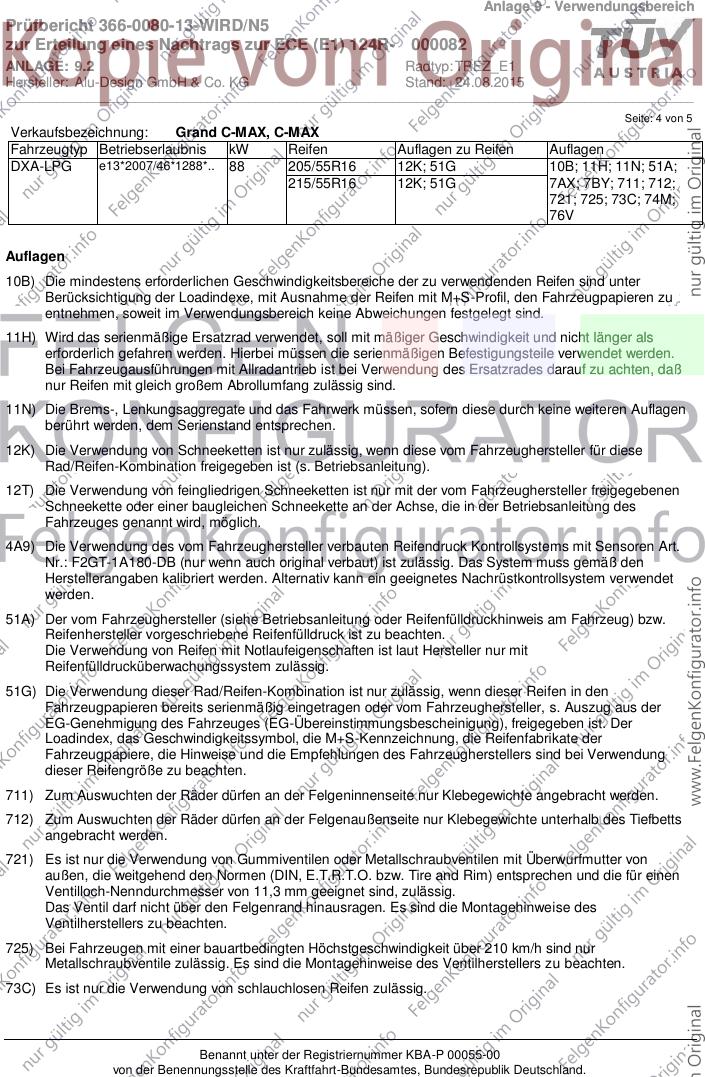

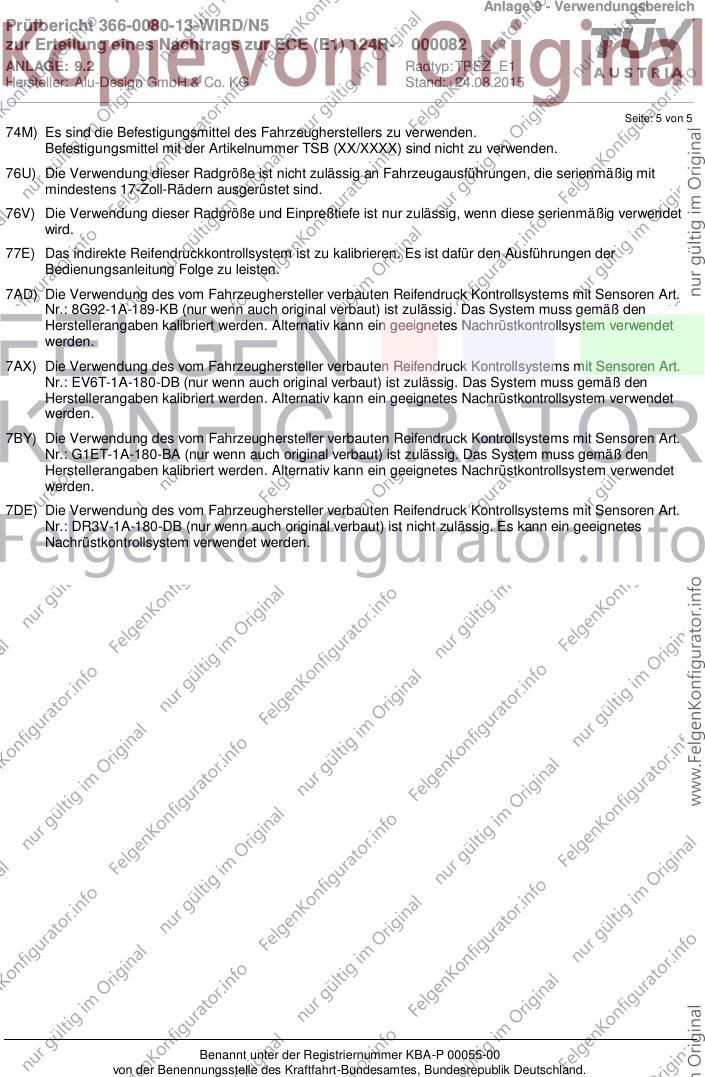

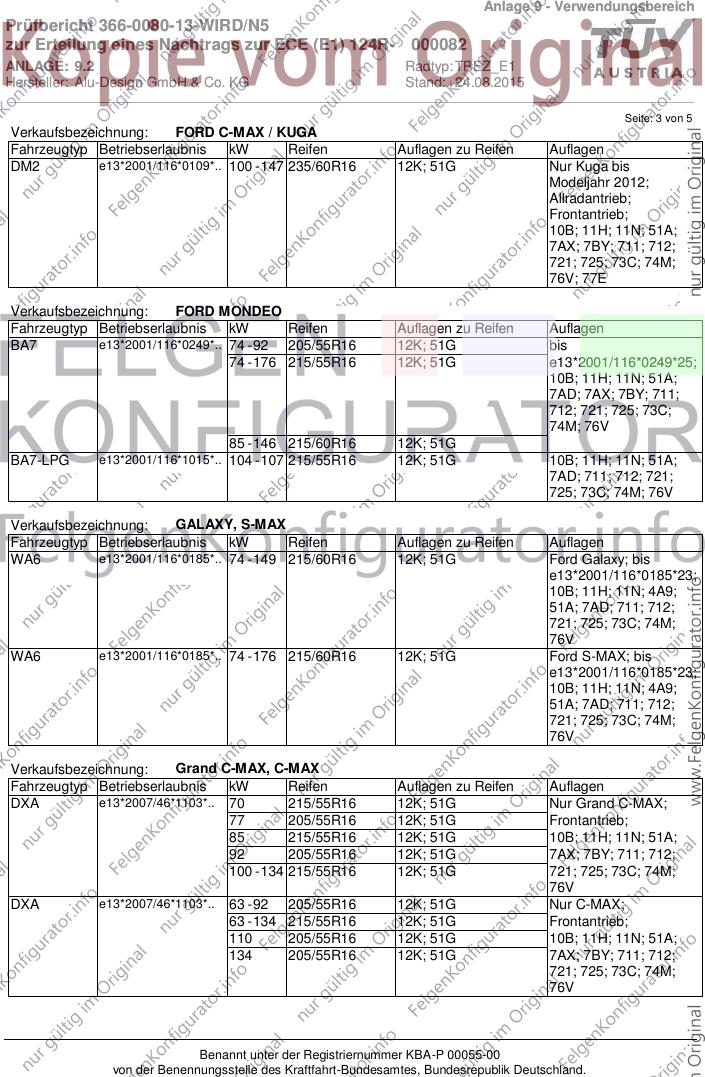

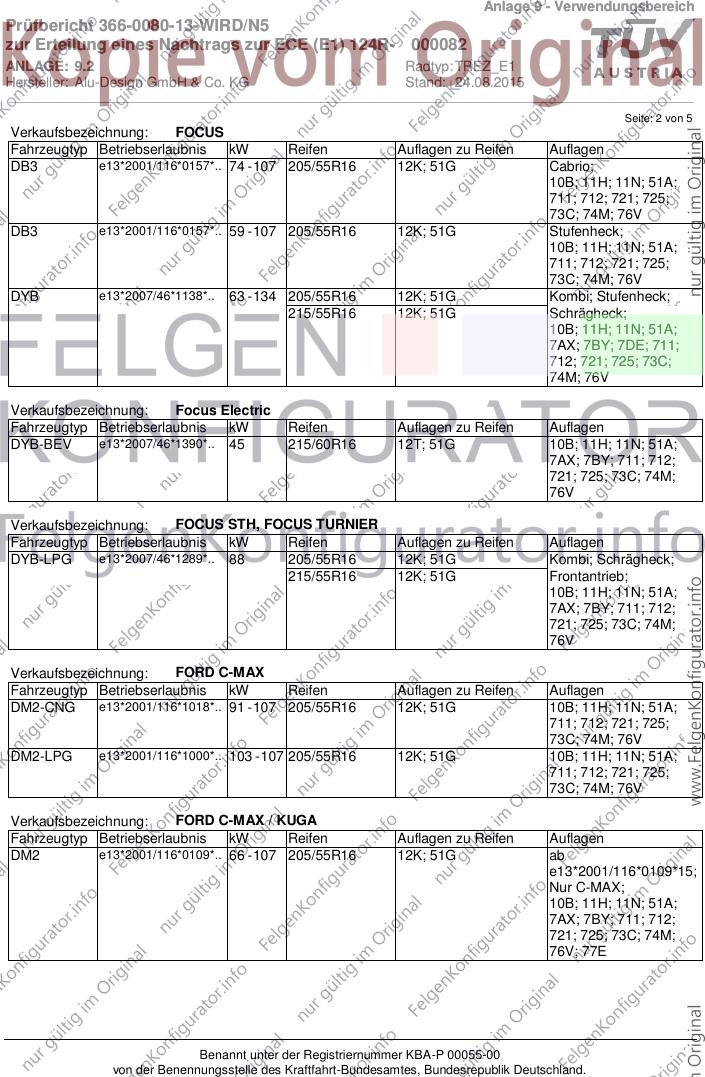

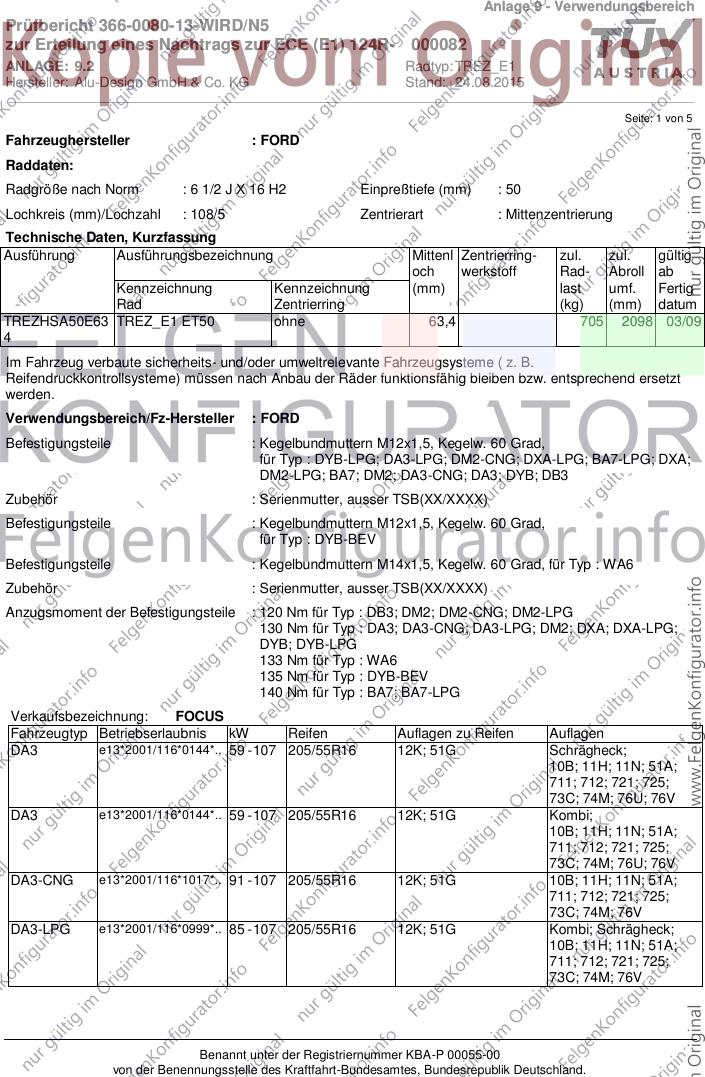

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0080-13-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000082
ANLAGE: 9.2 Radtyp: TREZ_E1
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREZHSA50E63 TREZ_E1 ET50 ohne 63,4 705 2098 03/09
4
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Räder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB-LPG; DA3-LPG; DM2-CNG; DXA-LPG; BA7-LPG; DXA;
DM2-LPG; BA7; DM2; DA3-CNG; DA3; DYB; DB3
Zubehör : Serienmutter, ausser TSB(XX/XXXX)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB-BEV
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : Serienmutter, ausser TSB(XX/XXXX)
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : DB3; DM2; DM2-CNG; DM2-LPG
130 Nm für Typ : DA3; DA3-CNG; DA3-LPG; DM2; DXA; DXA-LPG;
DYB; DYB-LPG
133 Nm für Typ : WA6
135 Nm für Typ : DYB-BEV
140 Nm für Typ : BA7; BA7-LPG
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 12K; 51G Schrägheck;
10B; 11H; 11N; 51A;
711; 712; 721; 725;
73C; 74M; 76U; 76V
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 12K; 51G Kombi;
10B; 11H; 11N; 51A;
711; 712; 721; 725;
73C; 74M; 76U; 76V
DA3-CNG e13*2001/116*1017*.. 91 - 107 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 712; 721; 725;
73C; 74M; 76V
DA3-LPG e13*2001/116*0999*.. 85 - 107 205/55R16 12K; 51G Kombi; Schrägheck;
10B; 11H; 11N; 51A;
711; 712; 721; 725;
73C; 74M; 76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0080-13-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000082
ANLAGE: 9.2 Radtyp: TREZ_E1
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DB3 e13*2001/116*0157*.. 74 - 107 205/55R16 12K; 51G Cabrio;
10B; 11H; 11N; 51A;
711; 712; 721; 725;
73C; 74M; 76V
DB3 e13*2001/116*0157*.. 59 - 107 205/55R16 12K; 51G Stufenheck;
10B; 11H; 11N; 51A;
711; 712; 721; 725;
73C; 74M; 76V
DYB e13*2007/46*1138*.. 63 - 134 205/55R16 12K; 51G Kombi; Stufenheck;
215/55R16 12K; 51G Schrägheck;
10B; 11H; 11N; 51A;
7AX; 7BY; 7DE; 711;
712; 721; 725; 73C;
74M; 76V
Verkaufsbezeichnung: Focus Electric
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-BEV e13*2007/46*1390*.. 45 215/60R16 12T; 51G 10B; 11H; 11N; 51A;
7AX; 7BY; 711; 712;
721; 725; 73C; 74M;
76V
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 88 205/55R16 12K; 51G Kombi; Schrägheck;
215/55R16 12K; 51G Frontantrieb;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 712;
721; 725; 73C; 74M;
76V
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2-CNG e13*2001/116*1018*.. 91 - 107 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 712; 721; 725;
73C; 74M; 76V
DM2-LPG e13*2001/116*1000*.. 103 - 107 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 712; 721; 725;
73C; 74M; 76V
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/55R16 12K; 51G ab
e13*2001/116*0109*15;
Nur C-MAX;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 712;
721; 725; 73C; 74M;
76V; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0080-13-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000082
ANLAGE: 9.2 Radtyp: TREZ_E1
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________
Seite: 3 von 5
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 235/60R16 12K; 51G Nur Kuga bis
Modeljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 712;
721; 725; 73C; 74M;
76V; 77E
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 92 205/55R16 12K; 51G bis
74 - 176 215/55R16 12K; 51G e13*2001/116*0249*25;
10B; 11H; 11N; 51A;
7AD; 7AX; 7BY; 711;
712; 721; 725; 73C;
74M; 76V
85 - 146 215/60R16 12K; 51G
BA7-LPG e13*2001/116*1015*.. 104 - 107 215/55R16 12K; 51G 10B; 11H; 11N; 51A;
7AD; 711; 712; 721;
725; 73C; 74M; 76V
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 149 215/60R16 12K; 51G Ford Galaxy; bis
e13*2001/116*0185*23;
10B; 11H; 11N; 4A9;
51A; 7AD; 711; 712;
721; 725; 73C; 74M;
76V
WA6 e13*2001/116*0185*.. 74 - 176 215/60R16 12K; 51G Ford S-MAX; bis
e13*2001/116*0185*23;
10B; 11H; 11N; 4A9;
51A; 7AD; 711; 712;
721; 725; 73C; 74M;
76V
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 70 215/55R16 12K; 51G Nur Grand C-MAX;
77 205/55R16 12K; 51G Frontantrieb;
85 215/55R16 12K; 51G 10B; 11H; 11N; 51A;
92 205/55R16 12K; 51G 7AX; 7BY; 711; 712;
100 - 134 215/55R16 12K; 51G 721; 725; 73C; 74M;
76V
DXA e13*2007/46*1103*.. 63 - 92 205/55R16 12K; 51G Nur C-MAX;
63 - 134 215/55R16 12K; 51G Frontantrieb;
110 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
134 205/55R16 12K; 51G 7AX; 7BY; 711; 712;
721; 725; 73C; 74M;
76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0080-13-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000082
ANLAGE: 9.2 Radtyp: TREZ_E1
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________
Seite: 4 von 5
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA-LPG e13*2007/46*1288*.. 88 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
215/55R16 12K; 51G 7AX; 7BY; 711; 712;
721; 725; 73C; 74M;
76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
4A9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
712) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0080-13-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000082
ANLAGE: 9.2 Radtyp: TREZ_E1
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________
Seite: 5 von 5
74M) Es sind die Befestigungsmittel des Fahrzeugherstellers zu verwenden.
Befestigungsmittel mit der Artikelnummer TSB (XX/XXXX) sind nicht zu verwenden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 8G92-1A-189-KB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7DE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
