Anlage 9 - Verwendungsbereich
Prüfbericht 366-0126-14-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000660
ANLAGE: 9.1 Radtyp: TTIZ_E
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________

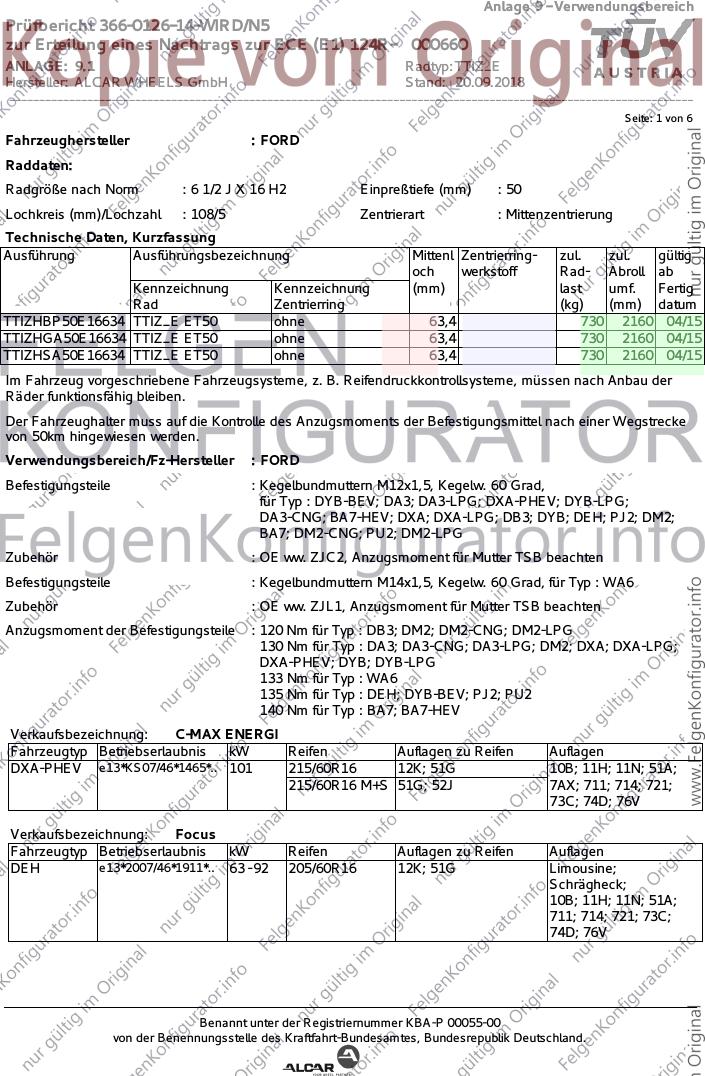

Seite: 1 von 6
Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTIZHBP50E16634 TTIZ_E ET50 ohne 63,4 730 2160 04/15
TTIZHGA50E16634 TTIZ_E ET50 ohne 63,4 730 2160 04/15
TTIZHSA50E16634 TTIZ_E ET50 ohne 63,4 730 2160 04/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB-BEV; DA3; DA3-LPG; DXA-PHEV; DYB-LPG;
DA3-CNG; BA7-HEV; DXA; DXA-LPG; DB3; DYB; DEH; PJ2; DM2;
BA7; DM2-CNG; PU2; DM2-LPG
Zubehör : OE ww. ZJC2, Anzugsmoment für Mutter TSB beachten
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : OE ww. ZJL1, Anzugsmoment für Mutter TSB beachten
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : DB3; DM2; DM2-CNG; DM2-LPG
130 Nm für Typ : DA3; DA3-CNG; DA3-LPG; DM2; DXA; DXA-LPG;
DXA-PHEV; DYB; DYB-LPG
133 Nm für Typ : WA6
135 Nm für Typ : DEH; DYB-BEV; PJ2; PU2
140 Nm für Typ : BA7; BA7-HEV
Verkaufsbezeichnung: C-MAX ENERGI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA-PHEV e13*KS07/46*1465*.. 101 215/60R16 12K; 51G 10B; 11H; 11N; 51A;
215/60R16 M+S 51G; 52J 7AX; 711; 714; 721;
73C; 74D; 76V
Verkaufsbezeichnung: Focus
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DEH e13*2007/46*1911*.. 63 - 92 205/60R16 12K; 51G Limousine;
Schrägheck;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0126-14-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000660
ANLAGE: 9.1 Radtyp: TTIZ_E
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________

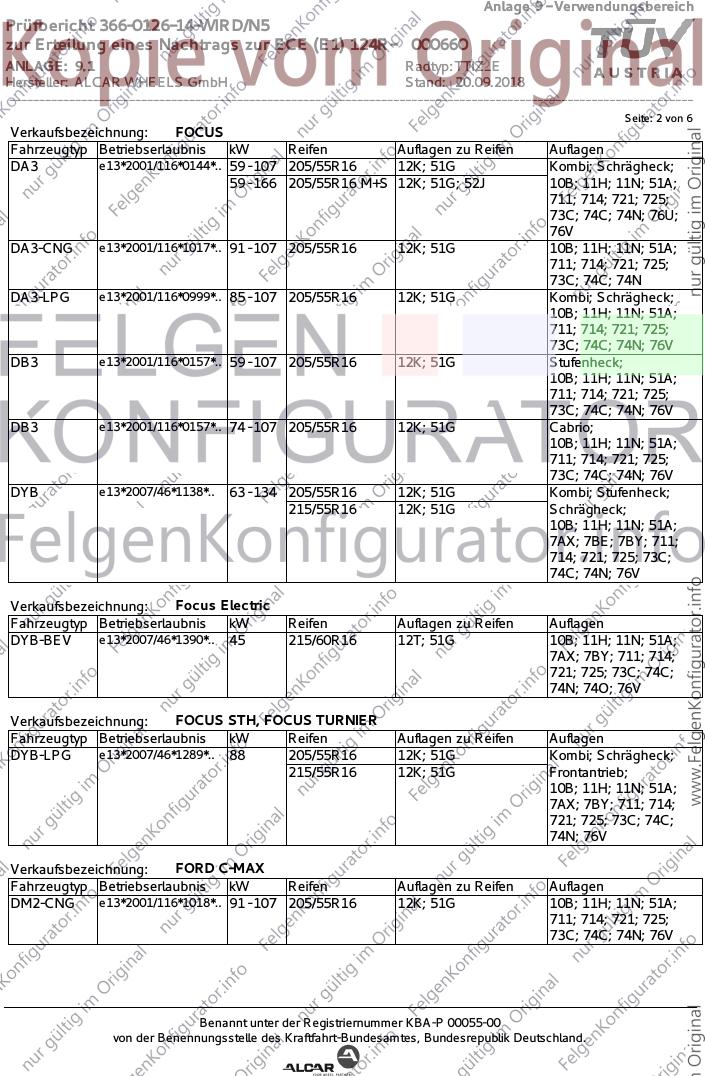

Seite: 2 von 6
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 12K; 51G Kombi; Schrägheck;
59 - 166 205/55R16 M+S 12K; 51G; 52J 10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74C; 74N; 76U;
76V
DA3-CNG e13*2001/116*1017*.. 91 - 107 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74C; 74N
DA3-LPG e13*2001/116*0999*.. 85 - 107 205/55R16 12K; 51G Kombi; Schrägheck;
10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74C; 74N; 76V
DB3 e13*2001/116*0157*.. 59 - 107 205/55R16 12K; 51G Stufenheck;
10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74C; 74N; 76V
DB3 e13*2001/116*0157*.. 74 - 107 205/55R16 12K; 51G Cabrio;
10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74C; 74N; 76V
DYB e13*2007/46*1138*.. 63 - 134 205/55R16 12K; 51G Kombi; Stufenheck;
215/55R16 12K; 51G Schrägheck;
10B; 11H; 11N; 51A;
7AX; 7BE; 7BY; 711;
714; 721; 725; 73C;
74C; 74N; 76V
Verkaufsbezeichnung: Focus Electric
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-BEV e13*2007/46*1390*.. 45 215/60R16 12T; 51G 10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 725; 73C; 74C;
74N; 74O; 76V
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 88 205/55R16 12K; 51G Kombi; Schrägheck;
215/55R16 12K; 51G Frontantrieb;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 725; 73C; 74C;
74N; 76V
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2-CNG e13*2001/116*1018*.. 91 - 107 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74C; 74N; 76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0126-14-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000660
ANLAGE: 9.1 Radtyp: TTIZ_E
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________

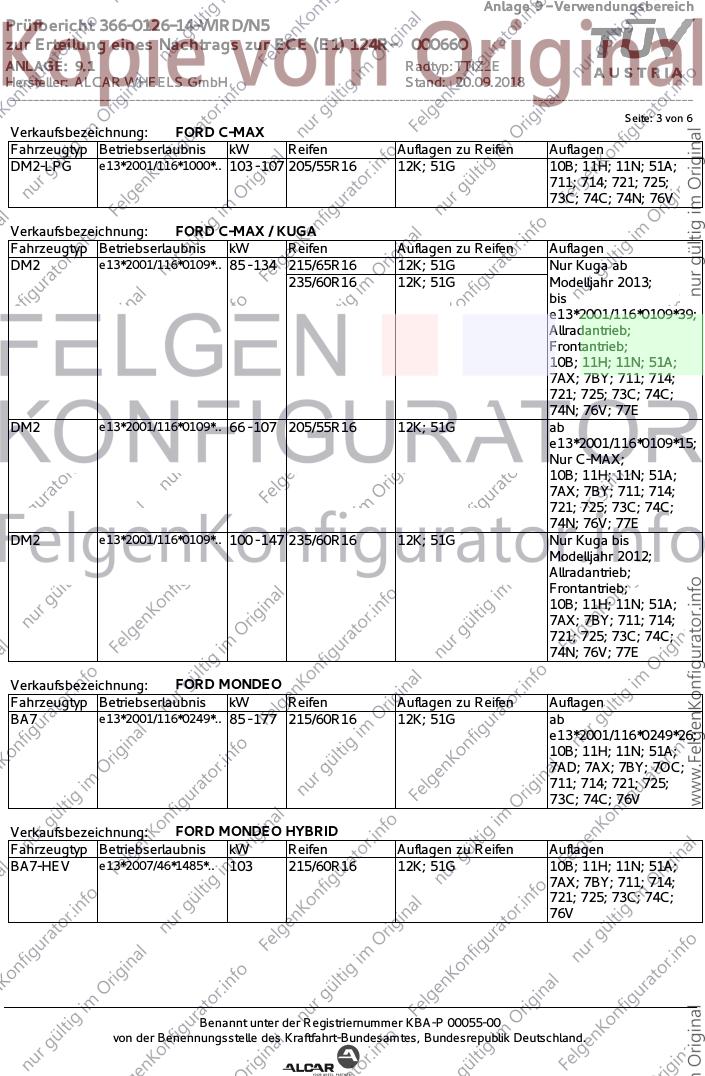

Seite: 3 von 6
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2-LPG e13*2001/116*1000*.. 103 - 107 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74C; 74N; 76V
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 134 215/65R16 12K; 51G Nur Kuga ab
235/60R16 12K; 51G Modelljahr 2013;
bis
e13*2001/116*0109*39;
Allradantrieb;
Frontantrieb;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 725; 73C; 74C;
74N; 76V; 77E
DM2 e13*2001/116*0109*.. 66 - 107 205/55R16 12K; 51G ab
e13*2001/116*0109*15;
Nur C-MAX;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 725; 73C; 74C;
74N; 76V; 77E
DM2 e13*2001/116*0109*.. 100 - 147 235/60R16 12K; 51G Nur Kuga bis
Modelljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 725; 73C; 74C;
74N; 76V; 77E
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 12K; 51G ab
e13*2001/116*0249*26;
10B; 11H; 11N; 51A;
7AD; 7AX; 7BY; 7OC;
711; 714; 721; 725;
73C; 74C; 76V
Verkaufsbezeichnung: FORD MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7-HEV e13*2007/46*1485*.. 103 215/60R16 12K; 51G 10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 725; 73C; 74C;
76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0126-14-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000660
ANLAGE: 9.1 Radtyp: TTIZ_E
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________

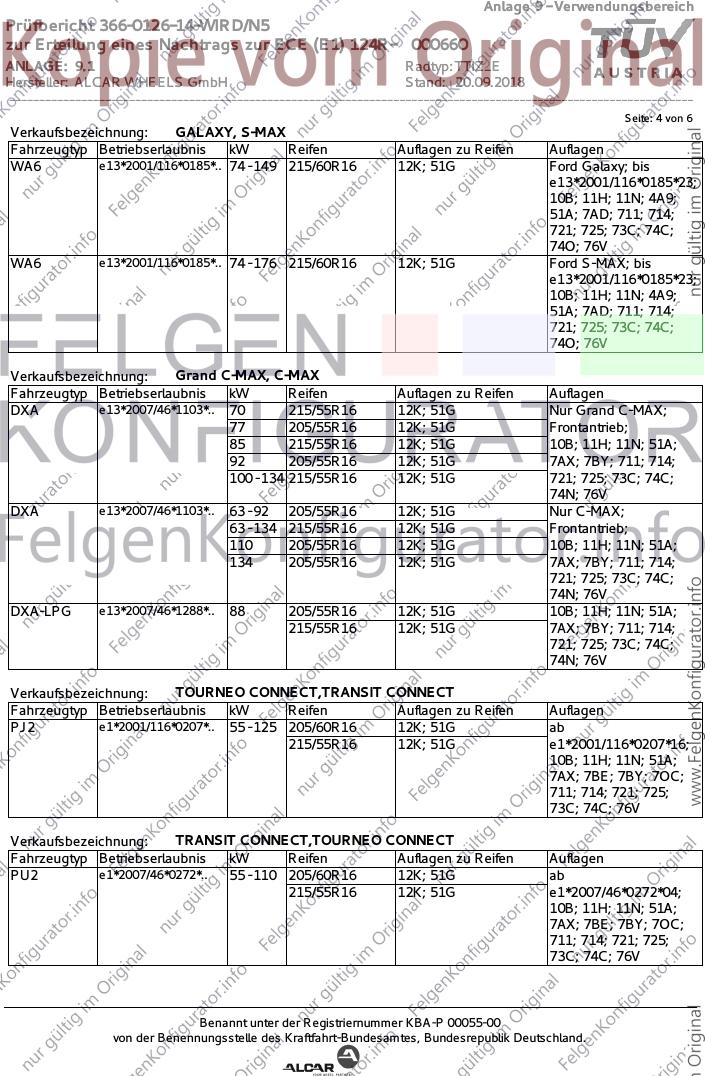

Seite: 4 von 6
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 149 215/60R16 12K; 51G Ford Galaxy; bis
e13*2001/116*0185*23;
10B; 11H; 11N; 4A9;
51A; 7AD; 711; 714;
721; 725; 73C; 74C;
74O; 76V
WA6 e13*2001/116*0185*.. 74 - 176 215/60R16 12K; 51G Ford S-MAX; bis
e13*2001/116*0185*23;
10B; 11H; 11N; 4A9;
51A; 7AD; 711; 714;
721; 725; 73C; 74C;
74O; 76V
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 70 215/55R16 12K; 51G Nur Grand C-MAX;
77 205/55R16 12K; 51G Frontantrieb;
85 215/55R16 12K; 51G 10B; 11H; 11N; 51A;
92 205/55R16 12K; 51G 7AX; 7BY; 711; 714;
100 - 134 215/55R16 12K; 51G 721; 725; 73C; 74C;
74N; 76V
DXA e13*2007/46*1103*.. 63 - 92 205/55R16 12K; 51G Nur C-MAX;
63 - 134 215/55R16 12K; 51G Frontantrieb;
110 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
134 205/55R16 12K; 51G 7AX; 7BY; 711; 714;
721; 725; 73C; 74C;
74N; 76V
DXA-LPG e13*2007/46*1288*.. 88 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
215/55R16 12K; 51G 7AX; 7BY; 711; 714;
721; 725; 73C; 74C;
74N; 76V
Verkaufsbezeichnung: TOURNEO CONNECT,TRANSIT CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 125 205/60R16 12K; 51G ab
215/55R16 12K; 51G e1*2001/116*0207*16;
10B; 11H; 11N; 51A;
7AX; 7BE; 7BY; 7OC;
711; 714; 721; 725;
73C; 74C; 76V
Verkaufsbezeichnung: TRANSIT CONNECT,TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PU2 e1*2007/46*0272*.. 55 - 110 205/60R16 12K; 51G ab
215/55R16 12K; 51G e1*2007/46*0272*04;
10B; 11H; 11N; 51A;
7AX; 7BE; 7BY; 7OC;
711; 714; 721; 725;
73C; 74C; 76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0126-14-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000660
ANLAGE: 9.1 Radtyp: TTIZ_E
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________

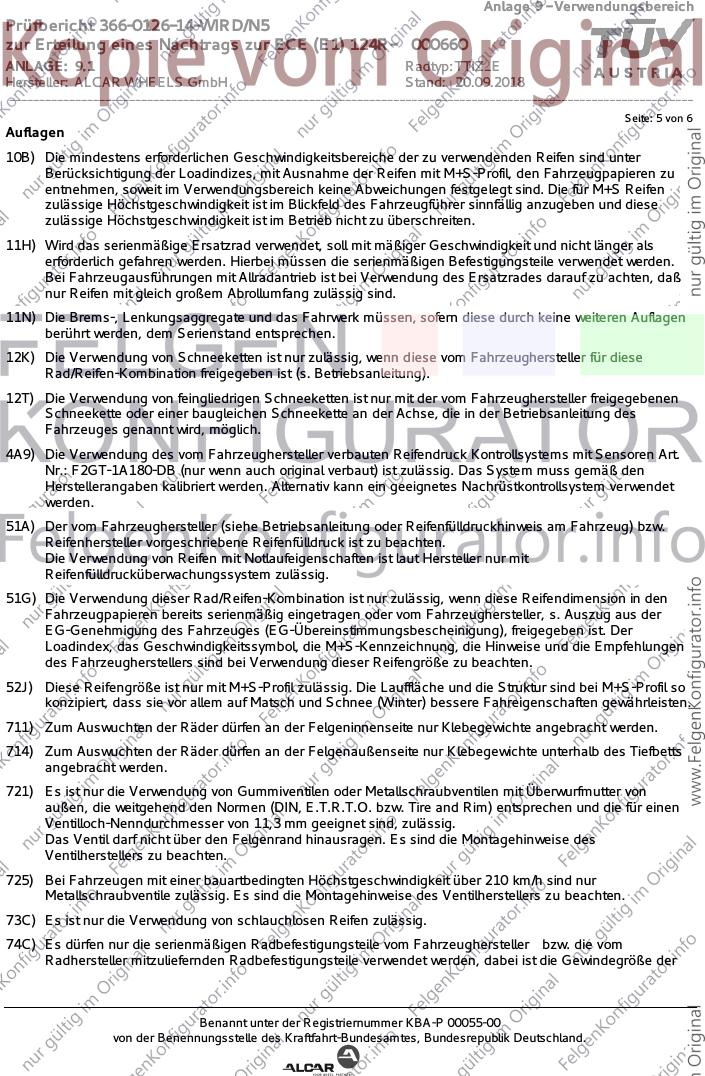

Seite: 5 von 6
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
4A9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0126-14-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000660
ANLAGE: 9.1 Radtyp: TTIZ_E
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________

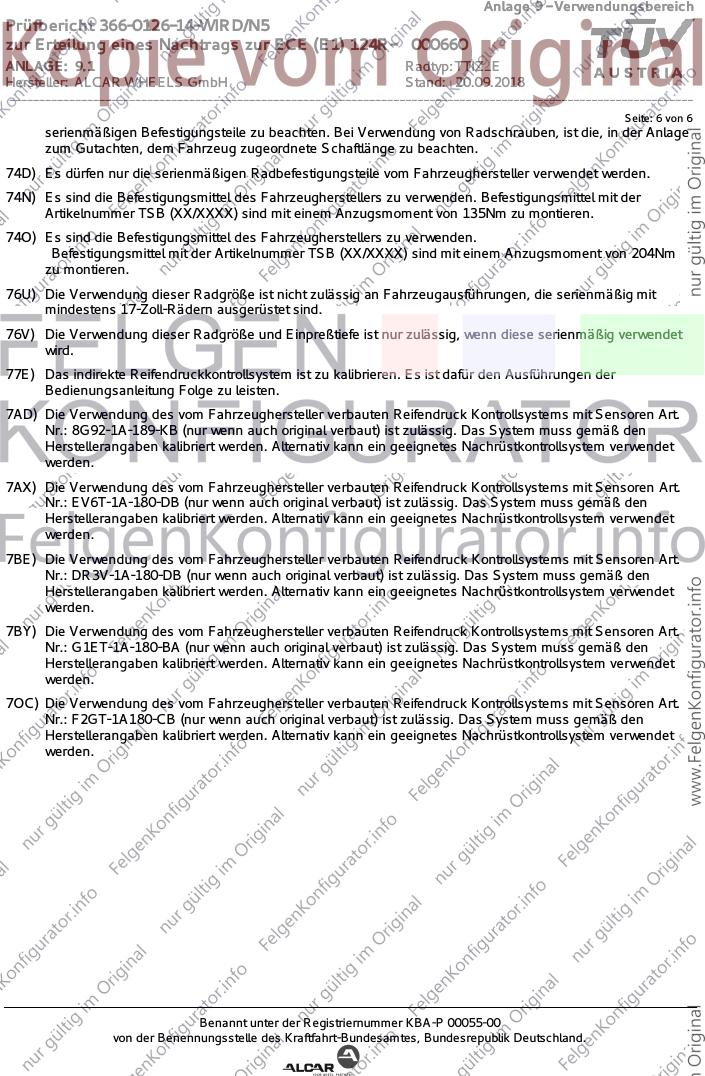

Seite: 6 von 6
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74N) Es sind die Befestigungsmittel des Fahrzeugherstellers zu verwenden. Befestigungsmittel mit der
Artikelnummer TSB (XX/XXXX) sind mit einem Anzugsmoment von 135Nm zu montieren.
74O) Es sind die Befestigungsmittel des Fahrzeugherstellers zu verwenden.
Befestigungsmittel mit der Artikelnummer TSB (XX/XXXX) sind mit einem Anzugsmoment von 204Nm
zu montieren.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 8G92-1A-189-KB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7OC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-CB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
