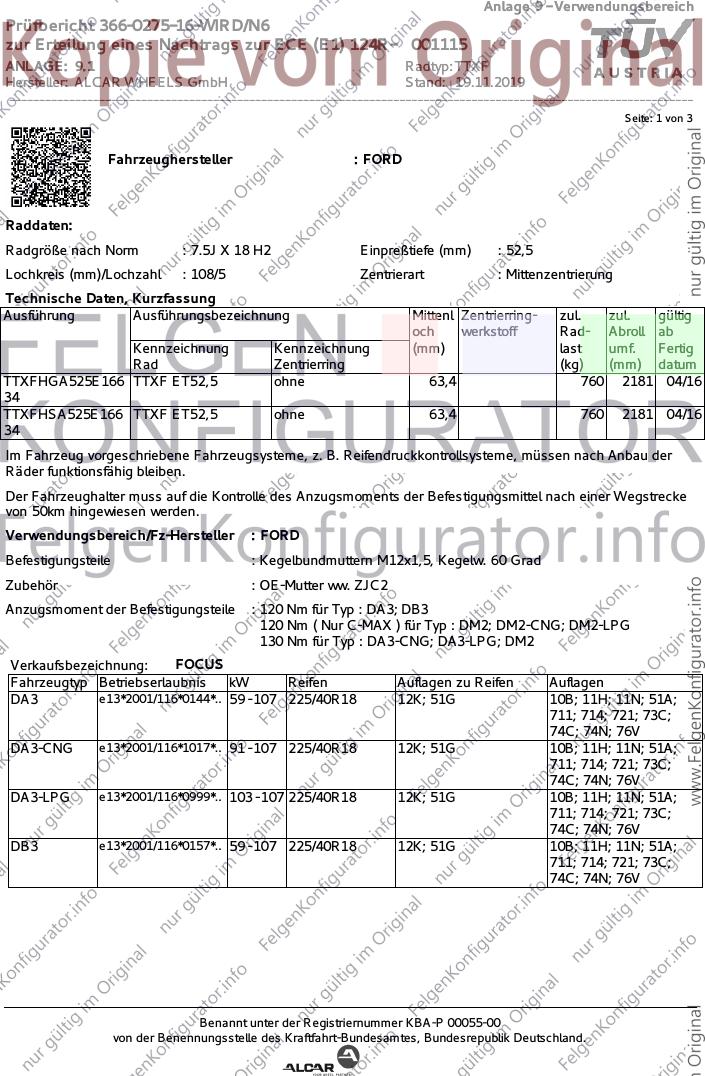

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0275-16-WIRD/N6
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 001115
ANLAGE: 9.1 Radtyp: TTXF
Hersteller: ALCAR WHEELS GmbH Stand: 19.11.2019
__________________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 7.5J X 18 H2 Einpreßtiefe (mm) : 52,5
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTXFHGA525E166 TTXF ET52,5 ohne 63,4 760 2181 04/16
34
TTXFHSA525E166 TTXF ET52,5 ohne 63,4 760 2181 04/16
34
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : OE-Mutter ww. ZJC2
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : DA3; DB3
120 Nm ( Nur C-MAX ) für Typ : DM2; DM2-CNG; DM2-LPG
130 Nm für Typ : DA3-CNG; DA3-LPG; DM2
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N; 76V
DA3-CNG e13*2001/116*1017*.. 91 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N; 76V
DA3-LPG e13*2001/116*0999*.. 103 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N; 76V
DB3 e13*2001/116*0157*.. 59 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N; 76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0275-16-WIRD/N6
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 001115
ANLAGE: 9.1 Radtyp: TTXF
Hersteller: ALCAR WHEELS GmbH Stand: 19.11.2019
__________________________________________________________________________________________________________________
Seite: 2 von 3

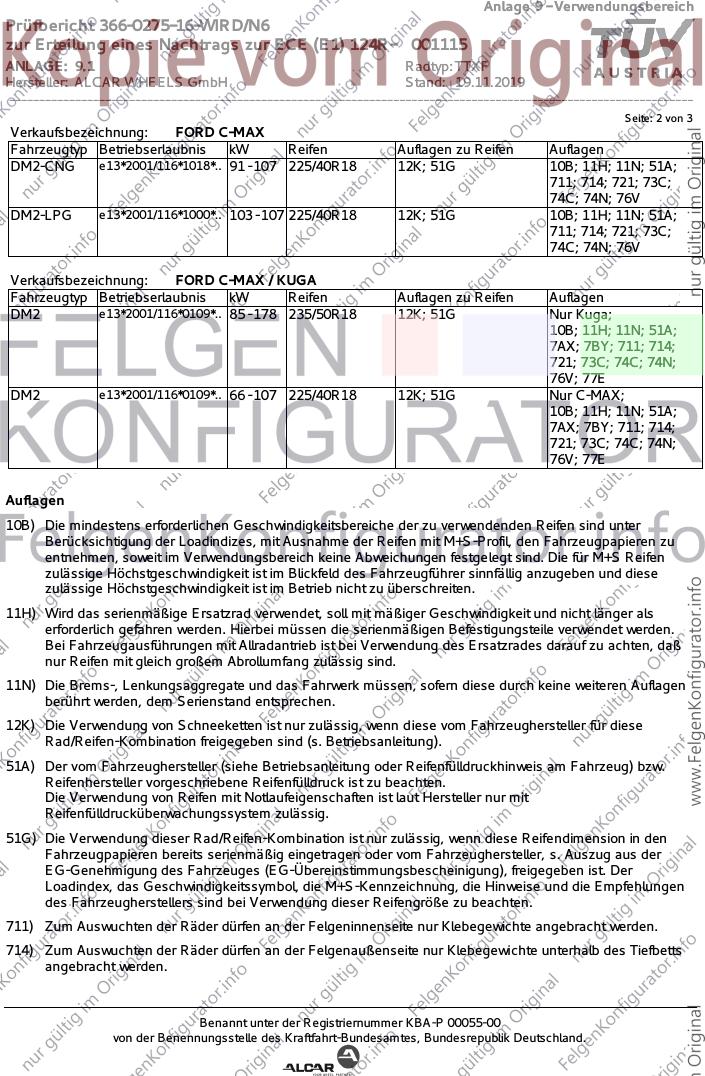

Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2-CNG e13*2001/116*1018*.. 91 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N; 76V
DM2-LPG e13*2001/116*1000*.. 103 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N; 76V
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 178 235/50R18 12K; 51G Nur Kuga;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V; 77E
DM2 e13*2001/116*0109*.. 66 - 107 225/40R18 12K; 51G Nur C-MAX;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0275-16-WIRD/N6
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 001115
ANLAGE: 9.1 Radtyp: TTXF
Hersteller: ALCAR WHEELS GmbH Stand: 19.11.2019
__________________________________________________________________________________________________________________
Seite: 3 von 3

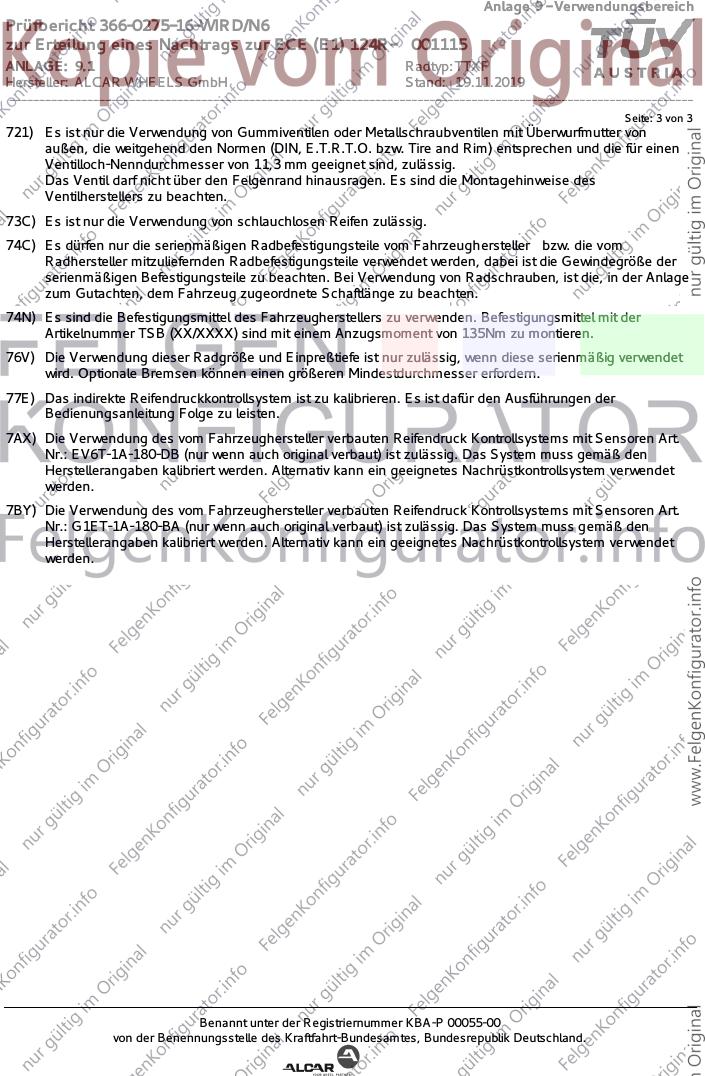

721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74N) Es sind die Befestigungsmittel des Fahrzeugherstellers zu verwenden. Befestigungsmittel mit der
Artikelnummer TSB (XX/XXXX) sind mit einem Anzugsmoment von 135Nm zu montieren.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
