Anlage 9 - Verwendungsbereich
Prüfbericht 366-0061-13-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000481
ANLAGE: 9.1 Radtyp: 65165160-01
Hersteller: ALCAR WHEELS GmbH Stand: 30.03.2023
______________________________________________________________________________________________________________

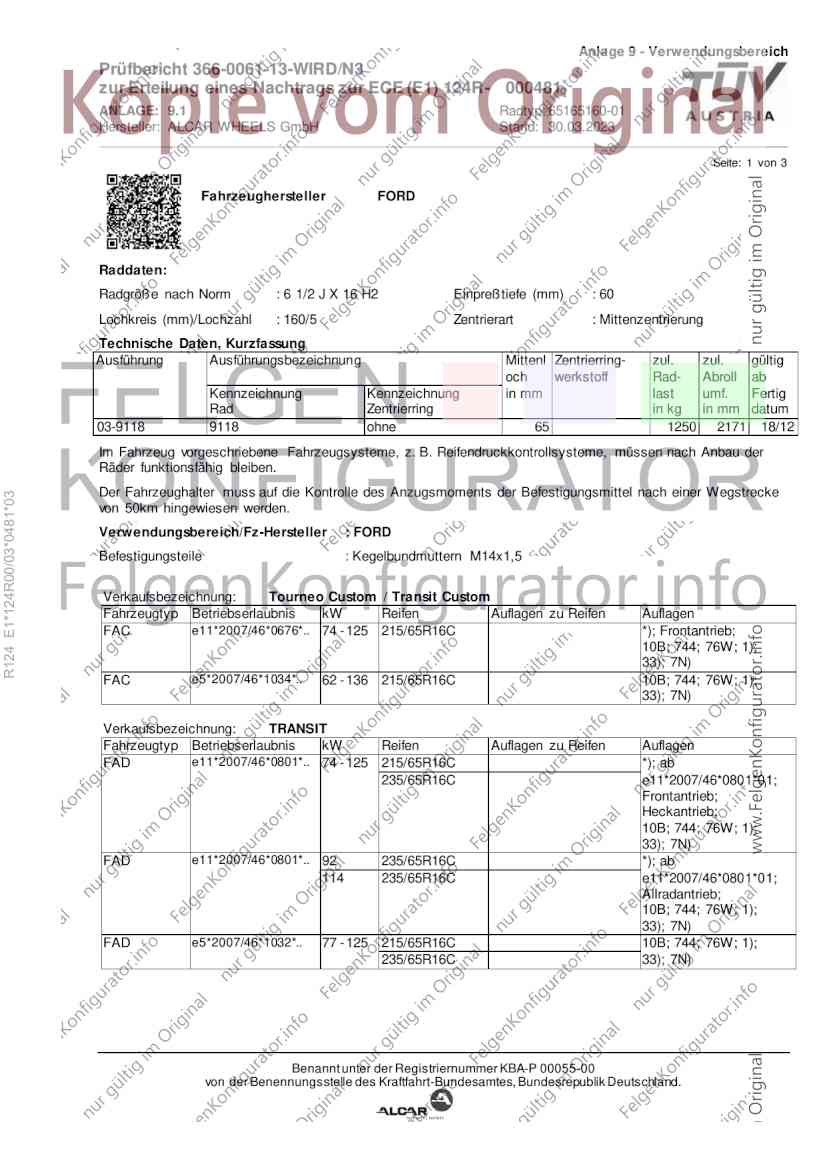

Seite: 1 von 3
Fahrzeughersteller FORD
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 60
Lochkreis (mm)/Lochzahl : 160/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
03-9118 9118 ohne 65 1250 2171 18/12
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
R124 E1*124R00/03*0481*03
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M14x1,5
Verkaufsbezeichnung: Tourneo Custom / Transit Custom
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FAC e11*2007/46*0676*.. 74 - 125 215/65R16C *); Frontantrieb;
10B; 744; 76W; 1);
33); 7N)
FAC e5*2007/46*1034*.. 62 - 136 215/65R16C 10B; 744; 76W; 1);
33); 7N)
Verkaufsbezeichnung: TRANSIT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FAD e11*2007/46*0801*.. 74 - 125 215/65R16C *); ab
235/65R16C e11*2007/46*0801*01;
Frontantrieb;
Heckantrieb;
10B; 744; 76W; 1);
33); 7N)
FAD e11*2007/46*0801*.. 92 235/65R16C *); ab
114 235/65R16C e11*2007/46*0801*01;
Allradantrieb;
10B; 744; 76W; 1);
33); 7N)
FAD e5*2007/46*1032*.. 77 - 125 215/65R16C 10B; 744; 76W; 1);
235/65R16C 33); 7N)
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0061-13-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000481
ANLAGE: 9.1 Radtyp: 65165160-01
Hersteller: ALCAR WHEELS GmbH Stand: 30.03.2023
______________________________________________________________________________________________________________

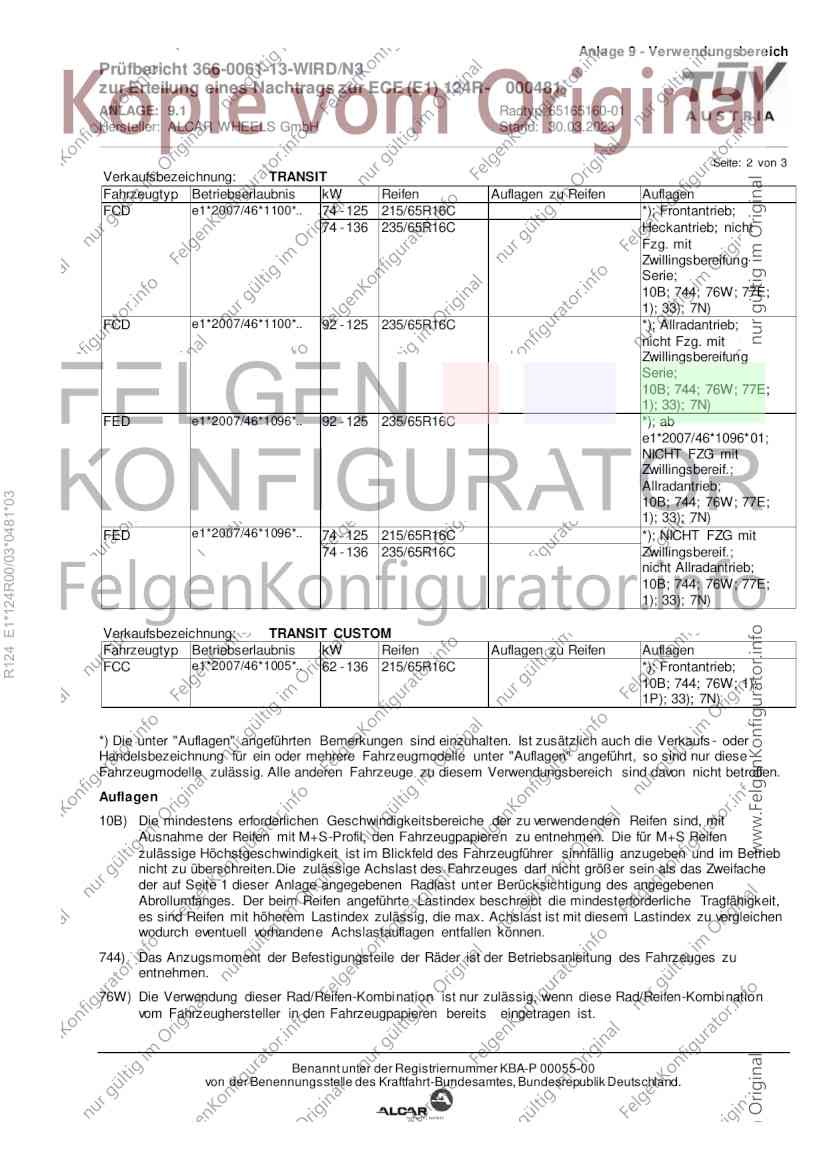

Seite: 2 von 3
Verkaufsbezeichnung: TRANSIT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FCD e1*2007/46*1100*.. 74 - 125 215/65R16C *); Frontantrieb;
74 - 136 235/65R16C Heckantrieb; nicht
Fzg. mit
Zwillingsbereifung
Serie;
10B; 744; 76W; 77E;
1); 33); 7N)
FCD e1*2007/46*1100*.. 92 - 125 235/65R16C *); Allradantrieb;
nicht Fzg. mit
Zwillingsbereifung
Serie;
10B; 744; 76W; 77E;
1); 33); 7N)
FED e1*2007/46*1096*.. 92 - 125 235/65R16C *); ab
e1*2007/46*1096*01;
NICHT FZG mit
Zwillingsbereif.;
Allradantrieb;
R124 E1*124R00/03*0481*03
10B; 744; 76W; 77E;
1); 33); 7N)
FED e1*2007/46*1096*.. 74 - 125 215/65R16C *); NICHT FZG mit
74 - 136 235/65R16C Zwillingsbereif.;
nicht Allradantrieb;
10B; 744; 76W; 77E;
1); 33); 7N)
Verkaufsbezeichnung: TRANSIT CUSTOM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FCC e1*2007/46*1005*.. 62 - 136 215/65R16C *); Frontantrieb;
10B; 744; 76W; 1);
1P); 33); 7N)
*) Die unter "Auflagen" angeführten Bemerkungen sind einzuhalten. Ist zusätzlich auch die Verkaufs - oder
Handelsbezeichnung für ein oder mehrere Fahrzeugmodelle unter "Auflagen" angeführt, so sind nur diese
Fahrzeugmodelle zulässig. Alle anderen Fahrzeuge zu diesem Verwendungsbereich sind davon nicht betroffen.
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
76W) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Rad/Reifen-Kombination
vom Fahrzeughersteller in den Fahrzeugpapieren bereits eingetragen ist.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0061-13-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000481
ANLAGE: 9.1 Radtyp: 65165160-01
Hersteller: ALCAR WHEELS GmbH Stand: 30.03.2023
______________________________________________________________________________________________________________
Seite: 3 von 3
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
1) Einzuhalten sind die Vorgaben des Fahrzeugherstellers gem. WVTA im Bezug auf:
- Serienmäßige Radgröße und Einpreßtiefe
- Reifengröße mit Betriebskennung (Last und Geschwindigkeitsindex) und
Beschränkungen auf Winterreifen (M+S)
- Auflagen und Einschränkungen sowie die Verwendung von Schneeketten aus der Betriebserlaubnis
und Betriebsanleitung.
1P) Die Verwendung des 6,5x16-ET60 Serienrades dieses Fahrzeugtyps gem. WVTA gilt nicht bei 114
kW-Modellen für die Variante: CVFF1HBA und CVFF1HBX bis e1*2007/46*1005*06
33) Es sind die serienmäß igen Befestigungsteile und das Zubehör des Fahrzeugherstellers für das
entsprechende Serienrad zu verwenden.Zum Auswuchten dürfen nur die handelsüblichen Wuchtgewichte
für Stahlfelgen zum Einsatz gebracht werden.
7N) Nur zulässig an Fahrzeugausführungen bis zu einer zulässigen Radlast von 1250 kg und max.
Abrollumfang von 2171 mm.
R124 E1*124R00/03*0481*03
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
