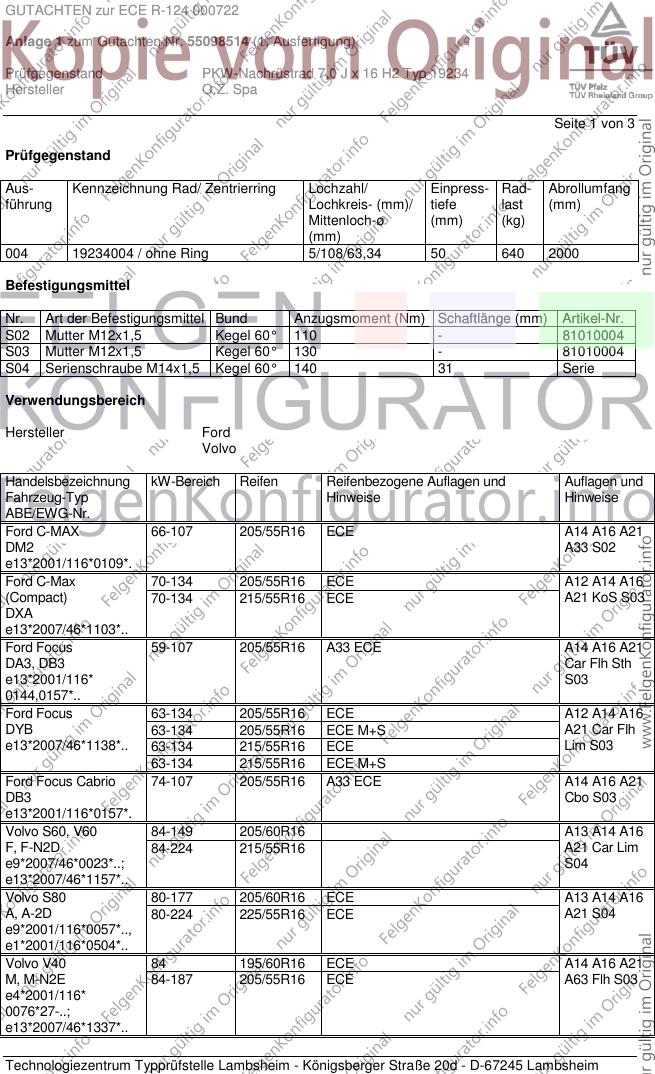

GUTACHTEN zur ECE R-124 000722
Anlage 1 zum Gutachten Nr. 55098514 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 1 von 3
Prüfgegenstand
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
004 19234004 / ohne Ring 5/108/63,34 50 640 2000
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Mutter M12x1,5 Kegel 60° 110 - 81010004
S03 Mutter M12x1,5 Kegel 60° 130 - 81010004
S04 Serienschraube M14x1,5 Kegel 60° 140 31 Serie
Verwendungsbereich
Hersteller Ford
Volvo
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 ECE A14 A16 A21
DM2 A33 S02
e13*2001/116*0109*.
Ford C-Max 70-134 205/55R16 ECE A12 A14 A16
(Compact) 70-134 215/55R16 ECE A21 KoS S03
DXA
e13*2007/46*1103*..
Ford Focus 59-107 205/55R16 A33 ECE A14 A16 A21
DA3, DB3 Car Flh Sth
e13*2001/116* S03
0144,0157*..
Ford Focus 63-134 205/55R16 ECE A12 A14 A16
DYB 63-134 205/55R16 ECE M+S A21 Car Flh
e13*2007/46*1138*.. 63-134 215/55R16 ECE Lim S03
63-134 215/55R16 ECE M+S
Ford Focus Cabrio 74-107 205/55R16 A33 ECE A14 A16 A21
DB3 Cbo S03
e13*2001/116*0157*.
Volvo S60, V60 84-149 205/60R16 A13 A14 A16
F, F-N2D 84-224 215/55R16 A21 Car Lim
e9*2007/46*0023*..; S04
e13*2007/46*1157*..
Volvo S80 80-177 205/60R16 ECE A13 A14 A16
A, A-2D 80-224 225/55R16 ECE A21 S04
e9*2001/116*0057*..,
e1*2001/116*0504*..
Volvo V40 84 195/60R16 ECE A14 A16 A21
M, M-N2E 84-187 205/55R16 ECE A63 Flh S03
e4*2001/116*
0076*27-..;
e13*2007/46*1337*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R-124 000722
Anlage 1 zum Gutachten Nr. 55098514 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 2 von 3
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 CC 84-187 205/60R16 ECE A13 A14 A16
M, M-N2E A21 Flh S03
e4*2001/116*
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-177 205/60R16 ECE A14 A16 A21
B, /-2D, /-N2D, /-N2E 80-224 225/55R16 ECE A63 Car S04
e9*2001/116*0065*..;
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Nachrüsträder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 3 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 3 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R-124 000722
Anlage 1 zum Gutachten Nr. 55098514 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 3 von 3
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
S02 Zur Befestigung der Nachrüsträder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden. Nach einer Fahrstrecke von ca. 50 - 100 km ist das
Anzugsdrehmoment der Radbefestigungsteile zu überprüfen.
S03 Zur Befestigung der Nachrüsträder dürfen nur die mitgelieferten -Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden. Nach einer Fahrstrecke von ca. 50 - 100 km ist das
Anzugsdrehmoment der Radbefestigungsteile zu überprüfen.
S04 Zur Befestigung der Nachrüsträder dürfen nur die Serien-Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden. Nach einer Fahrstrecke von ca. 50 - 100 km ist das
Anzugsdrehmoment der Radbefestigungsteile zu überprüfen.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Lambsheim, 24. Oktober 2014 00219013.DOC
