Gutachten zur ECE R124 000628
Anlage 1 zum Gutachten Nr. 55099114 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,0Jx16H2 Typ OX08 7016
Hersteller Reifen Gundlach GmbH

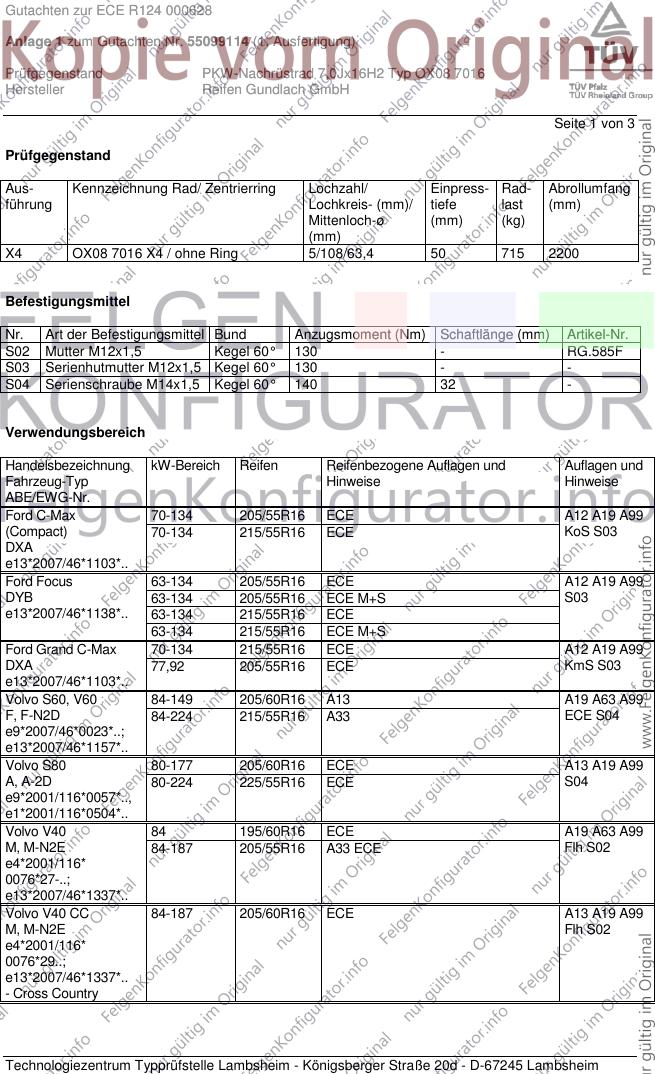

Seite 1 von 3
Prüfgegenstand
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X4 OX08 7016 X4 / ohne Ring 5/108/63,4 50 715 2200
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Mutter M12x1,5 Kegel 60° 130 - RG.585F
S03 Serienhutmutter M12x1,5 Kegel 60° 130 - -
S04 Serienschraube M14x1,5 Kegel 60° 140 32 -
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 70-134 205/55R16 ECE A12 A19 A99
(Compact) 70-134 215/55R16 ECE KoS S03
DXA
e13*2007/46*1103*..
Ford Focus 63-134 205/55R16 ECE A12 A19 A99
DYB 63-134 205/55R16 ECE M+S S03
e13*2007/46*1138*.. 63-134 215/55R16 ECE
63-134 215/55R16 ECE M+S
Ford Grand C-Max 70-134 215/55R16 ECE A12 A19 A99
DXA 77,92 205/55R16 ECE KmS S03
e13*2007/46*1103*..
Volvo S60, V60 84-149 205/60R16 A13 A19 A63 A99
F, F-N2D 84-224 215/55R16 A33 ECE S04
e9*2007/46*0023*..;
e13*2007/46*1157*..
Volvo S80 80-177 205/60R16 ECE A13 A19 A99
A, A-2D 80-224 225/55R16 ECE S04
e9*2001/116*0057*..,
e1*2001/116*0504*..
Volvo V40 84 195/60R16 ECE A19 A63 A99
M, M-N2E 84-187 205/55R16 A33 ECE Flh S02
e4*2001/116*
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/60R16 ECE A13 A19 A99
M, M-N2E Flh S02
e4*2001/116*
0076*29..;
e13*2007/46*1337*..
- Cross Country
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur ECE R124 000628
Anlage 1 zum Gutachten Nr. 55099114 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,0Jx16H2 Typ OX08 7016
Hersteller Reifen Gundlach GmbH

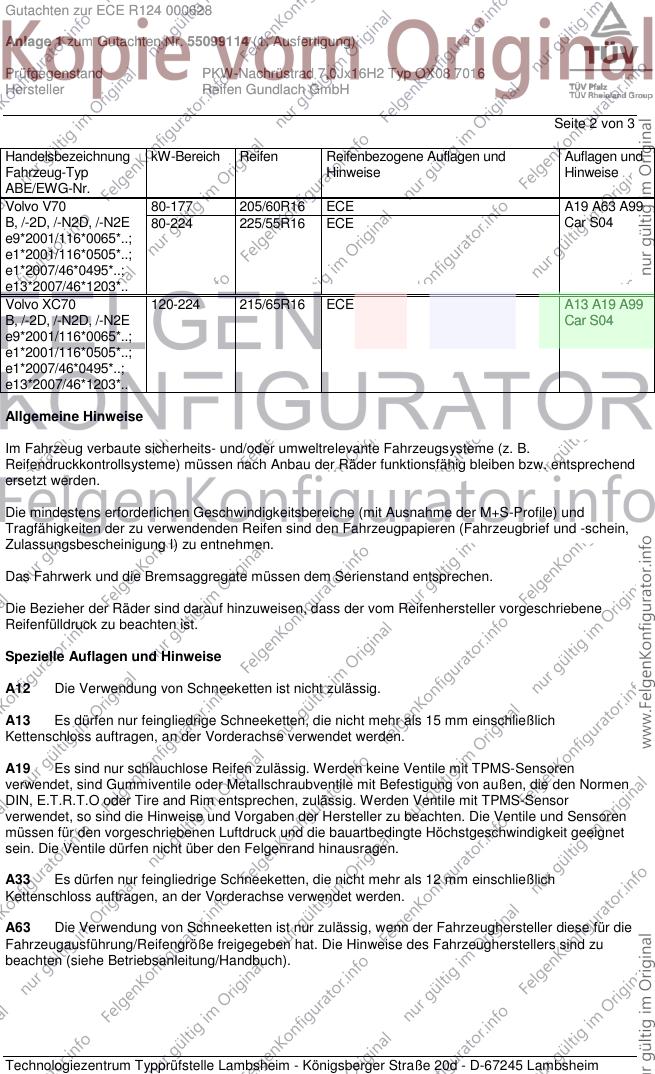

Seite 2 von 3
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V70 80-177 205/60R16 ECE A19 A63 A99
B, /-2D, /-N2D, /-N2E 80-224 225/55R16 ECE Car S04
e9*2001/116*0065*..;
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/65R16 ECE A13 A19 A99
B, /-2D, /-N2D, /-N2E Car S04
e9*2001/116*0065*..;
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Räder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur ECE R124 000628
Anlage 1 zum Gutachten Nr. 55099114 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,0Jx16H2 Typ OX08 7016
Hersteller Reifen Gundlach GmbH

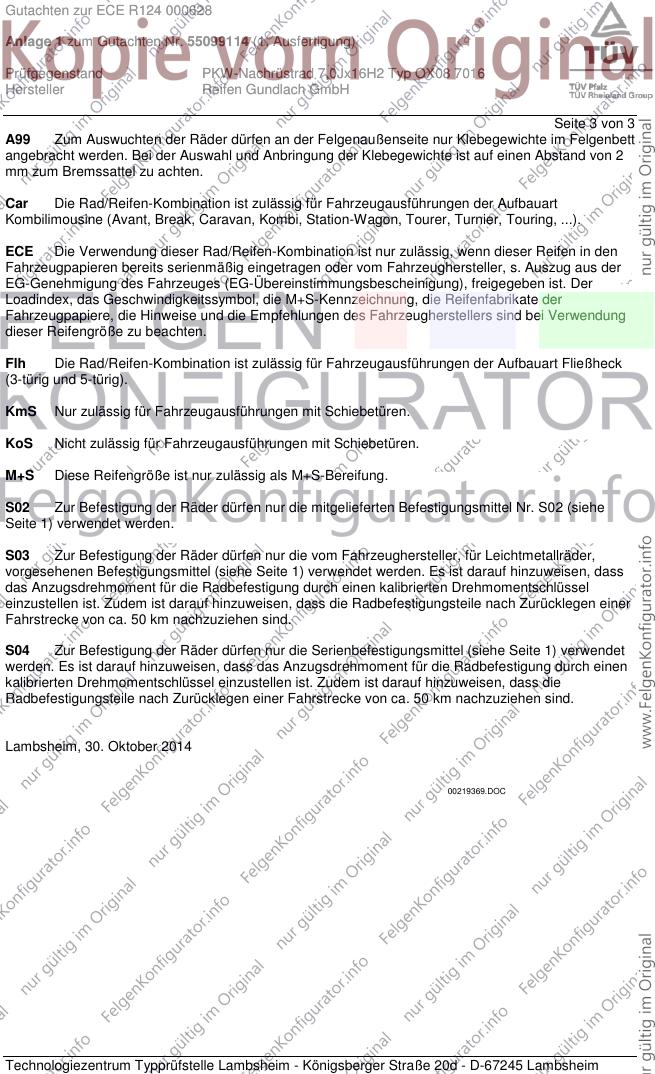

Seite 3 von 3
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die vom Fahrzeughersteller, für Leichtmetallräder,
vorgesehenen Befestigungsmittel (siehe Seite 1) verwendet werden. Es ist darauf hinzuweisen, dass
das Anzugsdrehmoment für die Radbefestigung durch einen kalibrierten Drehmomentschlüssel
einzustellen ist. Zudem ist darauf hinzuweisen, dass die Radbefestigungsteile nach Zurücklegen einer
Fahrstrecke von ca. 50 km nachzuziehen sind.
S04 Zur Befestigung der Räder dürfen nur die Serienbefestigungsmittel (siehe Seite 1) verwendet
werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radbefestigung durch einen
kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Lambsheim, 30. Oktober 2014
00219369.DOC
