Gutachten zur ECE R124 000628
Anlage 1 zum Gutachten Nr. 55099114 (2. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,0Jx16H2 Typ OX08 7016
Hersteller Reifen Gundlach GmbH
Seite 1 von 4
Prüfgegenstand
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X4 OX08 7016 X4 / ohne Ring 5/108/63,4 50 715 2200
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Mutter M12x1,5 Kegel 60° 130 - RG.585F
S03 Serienhutmutter M12x1,5 Kegel 60° 130 - -
S04 Serienschraube M14x1,5 Kegel 60° 140 32 -
S05 Serienhutmutter M12x1,5 Kegel 60° 135 - -
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 A33 ECE A19 A99 B02
DM2 S02
e13*2001/116*0109*.
Ford C-Max 63-134 205/55R16 A91 ECE A19 A58 A99
(Compact) 63-134 215/55R16 A12 ECE B02 KoS S05
DXA
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Focus 59-107 205/55R16 A33 ECE A19 A99 B02
DA3, DB3 Car Flh Sth
e13*2001/116* S02
0144,0157*..
Ford Focus 63-134 205/55R16 A33 ECE A19 A58 A99
DYB 63-134 215/55R16 A12 ECE Car Flh Lim
e13*2007/46*1138*.. S03
- incl. Facelift 2014
Ford Focus Cabrio 74-107 205/55R16 A33 ECE A19 A99 B02
DB3 Cbo S02
e13*2001/116*0157*.
Ford Grand C-Max 70-134 205/55R16 A91 ECE A19 A58 A99
DXA 70-134 215/55R16 A12 ECE B02 KmS S05
e13*2007/46*1103*..
- incl. Facelift 2015
Volvo S60, V60 84-180 205/60R16 A13 ECE A19 A57 A99
F, F-N2D 84-242 215/55R16 A33 ECE Car Lim Npf
e9*2007/46*0023*..; S04
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 215/65R16 A98 ECE A19 A57 A99
F Car KMV Lim
e9*2007/46*0023*.. S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur ECE R124 000628
Anlage 1 zum Gutachten Nr. 55099114 (2. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,0Jx16H2 Typ OX08 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S80 80-180 205/60R16 A13 ECE A19 A99 S04
A, A-2D 80-224 225/55R16 A33 ECE
e9*2001/116*0057*..,
e1*2001/116*0504*..
Volvo V40 84 195/60R16 ECE A19 A63 A99
M, M-N2E 84-187 205/55R16 A33 ECE Flh S02
e4*2001/116*
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/60R16 ECE A13 A19 A99
M, M-N2E Flh S02
e4*2001/116*
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-177 205/60R16 A13 ECE A19 A99 Car
B, /-2D, /-N2D, /-N2E 80-224 225/55R16 A63 ECE S04
e9*2001/116*0065*..;
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/65R16 A13 ECE A19 A99 Car
B, /-2D, /-N2D, /-N2E KMV S04
e9*2001/116*0065*..;
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur ECE R124 000628
Anlage 1 zum Gutachten Nr. 55099114 (2. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,0Jx16H2 Typ OX08 7016
Hersteller Reifen Gundlach GmbH
Seite 3 von 4
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur ECE R124 000628
Anlage 1 zum Gutachten Nr. 55099114 (2. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,0Jx16H2 Typ OX08 7016
Hersteller Reifen Gundlach GmbH
Seite 4 von 4

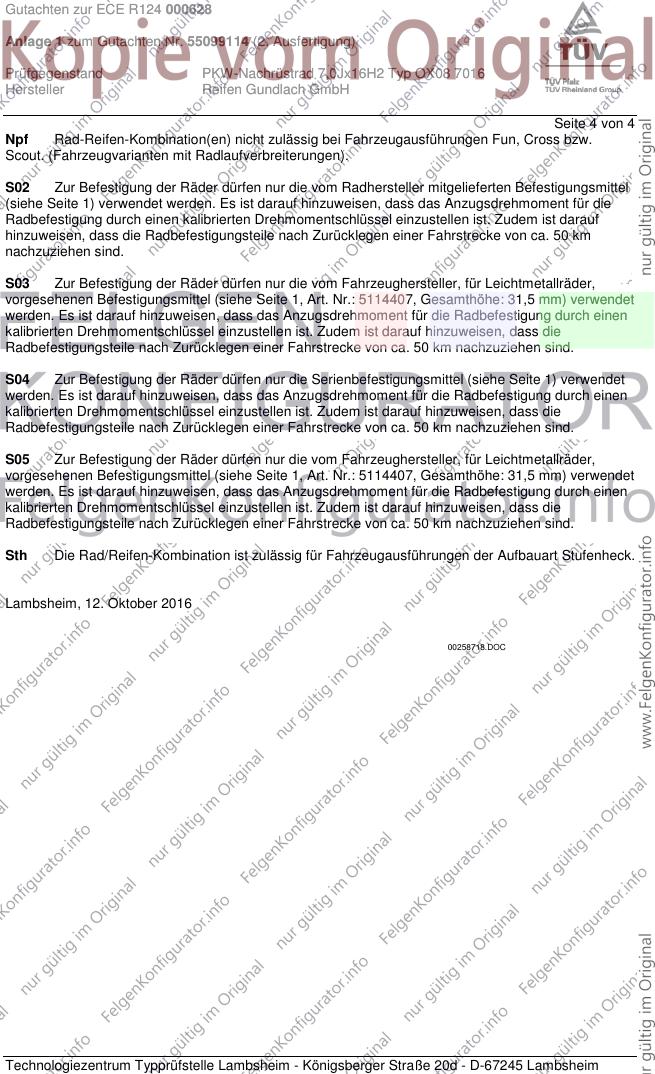

Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
S02 Zur Befestigung der Räder dürfen nur die vom Radhersteller mitgelieferten Befestigungsmittel
(siehe Seite 1) verwendet werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die
Radbefestigung durch einen kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf
hinzuweisen, dass die Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km
nachzuziehen sind.
S03 Zur Befestigung der Räder dürfen nur die vom Fahrzeughersteller, für Leichtmetallräder,
vorgesehenen Befestigungsmittel (siehe Seite 1, Art. Nr.: 5114407, Gesamthöhe: 31,5 mm) verwendet
werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radbefestigung durch einen
kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
S04 Zur Befestigung der Räder dürfen nur die Serienbefestigungsmittel (siehe Seite 1) verwendet
werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radbefestigung durch einen
kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
S05 Zur Befestigung der Räder dürfen nur die vom Fahrzeughersteller, für Leichtmetallräder,
vorgesehenen Befestigungsmittel (siehe Seite 1, Art. Nr.: 5114407, Gesamthöhe: 31,5 mm) verwendet
werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radbefestigung durch einen
kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Lambsheim, 12. Oktober 2016
00258718.DOC
