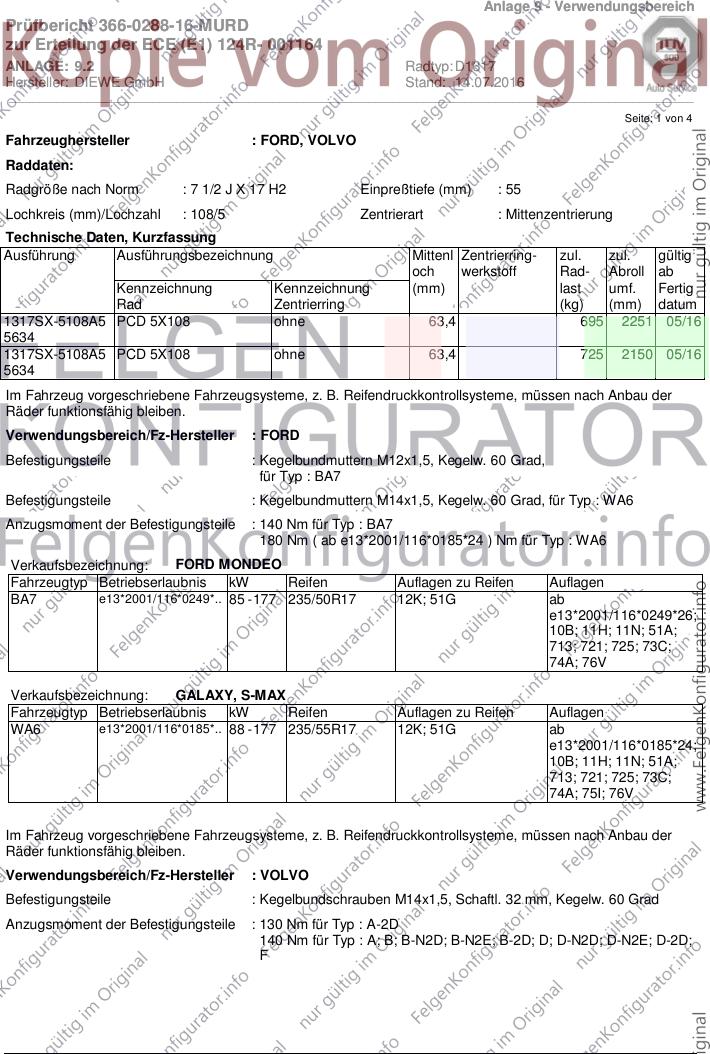

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0288-16-MURD
zur Erteilung der ECE (E1) 124R- 001164
ANLAGE: 9.2 Radtyp: D1317
Hersteller: DIEWE GmbH Stand: 14.07.2016
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : FORD, VOLVO
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 55
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
1317SX-5108A5 PCD 5X108 ohne 63,4 695 2251 05/16
5634
1317SX-5108A5 PCD 5X108 ohne 63,4 725 2150 05/16
5634
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : BA7
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Anzugsmoment der Befestigungsteile : 140 Nm für Typ : BA7
180 Nm ( ab e13*2001/116*0185*24 ) Nm für Typ : WA6
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 235/50R17 12K; 51G ab
e13*2001/116*0249*26;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 88 - 177 235/55R17 12K; 51G ab
e13*2001/116*0185*24;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 75I; 76V
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : A-2D
140 Nm für Typ : A; B; B-N2D; B-N2E; B-2D; D; D-N2D; D-N2E; D-2D;
F
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0288-16-MURD
zur Erteilung der ECE (E1) 124R- 001164
ANLAGE: 9.2 Radtyp: D1317
Hersteller: DIEWE GmbH Stand: 14.07.2016
__________________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 110 - 187 235/55R17 12K; 51G S60 Cross Country;
V60 Cross Country;
Allradantrieb;
Frontantrieb;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
F e9*2007/46*0023*.. 84 - 225 235/45R17 12K; 51G S60; V60;
Allradantrieb;
Frontantrieb;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 232 225/50R17 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
A-2D e1*2001/116*0504*.. 80 - 232 225/50R17 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 80 - 224 225/50R17 VOLVO V70; 12K; 51G 10B; 11H; 11N; 51A;
120 - 224 235/55R17 VOLVO XC70; 51G 713; 721; 725; 73C;
74D; 76V
B-N2D e1*2007/46*0495*.. 120 - 224 235/55R17 12K; 51G nur XC70;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
B-N2D e1*2007/46*0495*.. 107 - 224 225/50R17 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
B-N2E e13*2007/46*1203*.. 84 - 224 225/50R17 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
B-N2E e13*2007/46*1203*.. 120 - 224 235/55R17 12K; 51G nur XC70;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
B-2D e1*2001/116*0505*.. 100 - 210 225/50R17 VOLVO V70; 12K; 51G 10B; 11H; 11N; 51A;
120 - 210 235/55R17 VOLVO XC70; 51G 713; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: XC60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D e9*2001/116*0068*.. 120 - 224 235/65R17 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0288-16-MURD
zur Erteilung der ECE (E1) 124R- 001164
ANLAGE: 9.2 Radtyp: D1317
Hersteller: DIEWE GmbH Stand: 14.07.2016
__________________________________________________________________________________________________________________
Seite: 3 von 4
Verkaufsbezeichnung: XC60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D-N2D e1*2007/46*0339*.. 120 - 224 235/65R17 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
D-2D e1*2001/116*0507*.. 120 - 210 235/65R17 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D-N2E e13*2007/46*1213*.. 120 - 224 235/65R17 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
713) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0288-16-MURD
zur Erteilung der ECE (E1) 124R- 001164
ANLAGE: 9.2 Radtyp: D1317
Hersteller: DIEWE GmbH Stand: 14.07.2016
__________________________________________________________________________________________________________________
Seite: 4 von 4
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
