GUTACHTEN zur ECE R-124 000879
Anlage 2 zum Gutachten Nr. 55037415 (3. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,5J x 17H2 Typ 19254
Hersteller O.Z. Spa
Seite 1 von 3
Prüfgegenstand PKW-Nachrüstrad
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
002 19254 002 / ohne Ring 5/108/63,34 52,5 730 2150
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 130 - 81010004
S03 Mutter M12x1,5 Kegel 60° 135 - 81010004
S04 Mutter M14x1,5 Kegel 60° 220 - 81010187
Verwendungsbereich
Hersteller Ford
Volvo
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy (III) 88-177 235/55R17 A91 ECE M+S A14 A21 A57
WA6 S04
e13*2001/116*
0185*24-..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/55R17 ECE A12 A14 A21
DM2 A57 B02 S02
e13*2001/116*
0109*19-31
Ford Kuga (II) 85-134 235/55R17 A33 ECE A14 A21 A57
DM2 S03
e13*2001/116*
0109*31-..
- ab Modell 2013
- incl. Facelift 2016
Ford S-Max (II) 88-177 235/55R17 A91 ECE M+S A14 A21 A57
WA6 S04
e13*2001/116*
0185*24-..
- ab MJ 2016
Volvo V40 84-187 225/45R17 ECE A12 A14 A21
M, M-N2E A58 Flh S02
e4*2001/116*
0076*27-..;
e13*2007/46*1337*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R-124 000879
Anlage 2 zum Gutachten Nr. 55037415 (3. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,5J x 17H2 Typ 19254
Hersteller O.Z. Spa
Seite 2 von 3

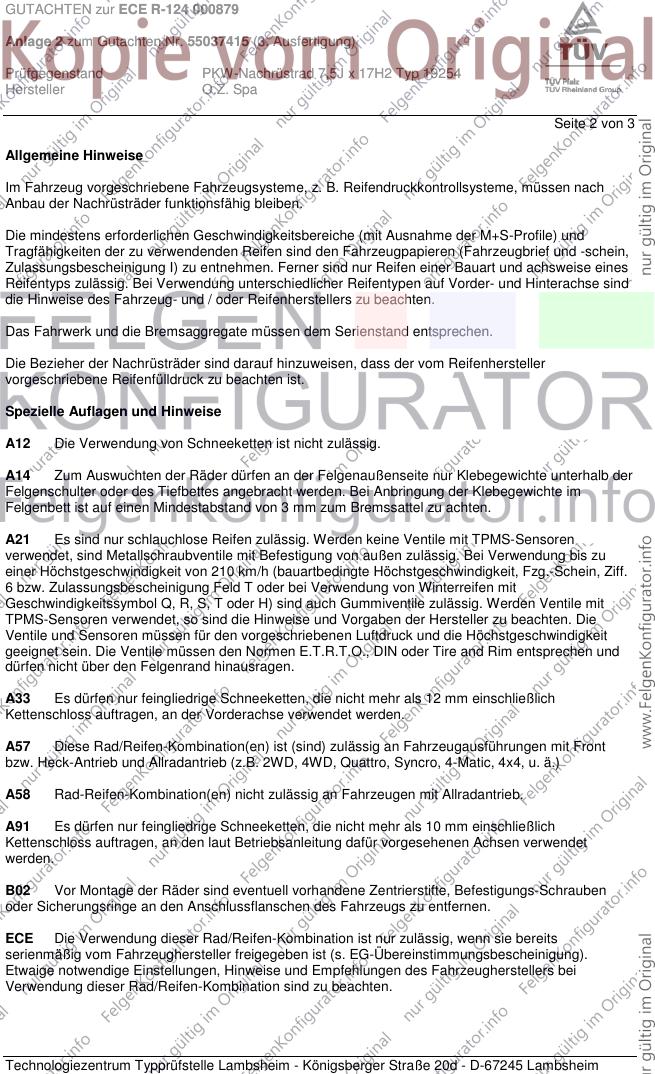

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Nachrüsträder funktionsfähig bleiben.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 3 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R-124 000879
Anlage 2 zum Gutachten Nr. 55037415 (3. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7,5J x 17H2 Typ 19254
Hersteller O.Z. Spa
Seite 3 von 3

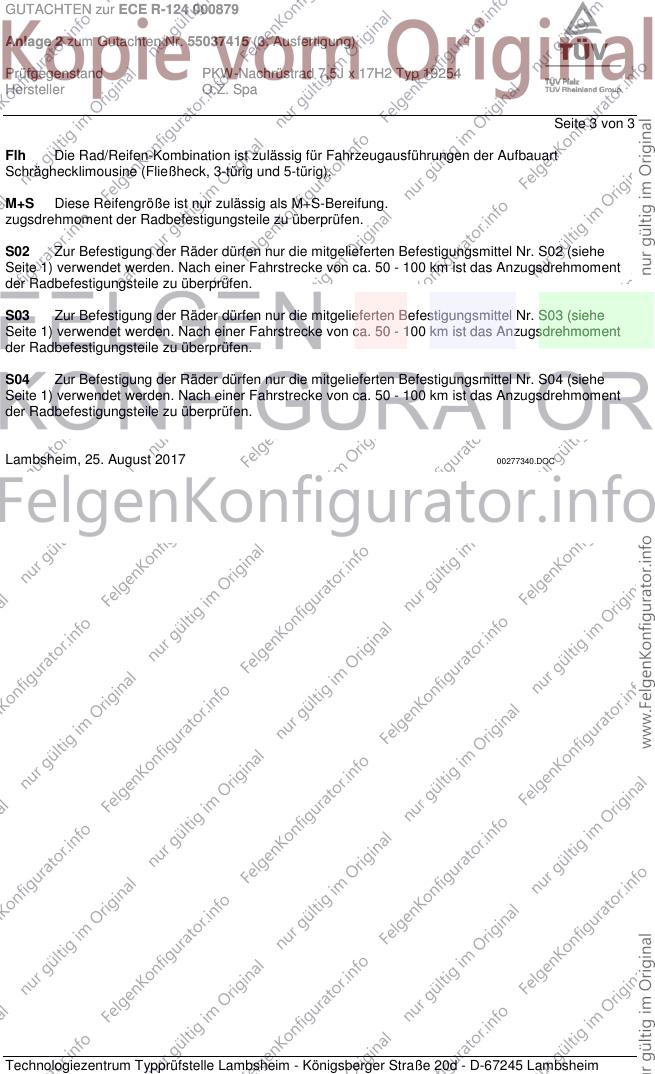

Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
zugsdrehmoment der Radbefestigungsteile zu überprüfen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden. Nach einer Fahrstrecke von ca. 50 - 100 km ist das Anzugsdrehmoment
der Radbefestigungsteile zu überprüfen.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden. Nach einer Fahrstrecke von ca. 50 - 100 km ist das Anzugsdrehmoment
der Radbefestigungsteile zu überprüfen.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden. Nach einer Fahrstrecke von ca. 50 - 100 km ist das Anzugsdrehmoment
der Radbefestigungsteile zu überprüfen.
Lambsheim, 25. August 2017 00277340.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
