Prüfbericht / Test Report ECE R124 000884
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55059015 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7,5 J x 17 H2 Typ / Type V1 767
Hersteller / Manufacturer CMS Automotive Trading GmbH

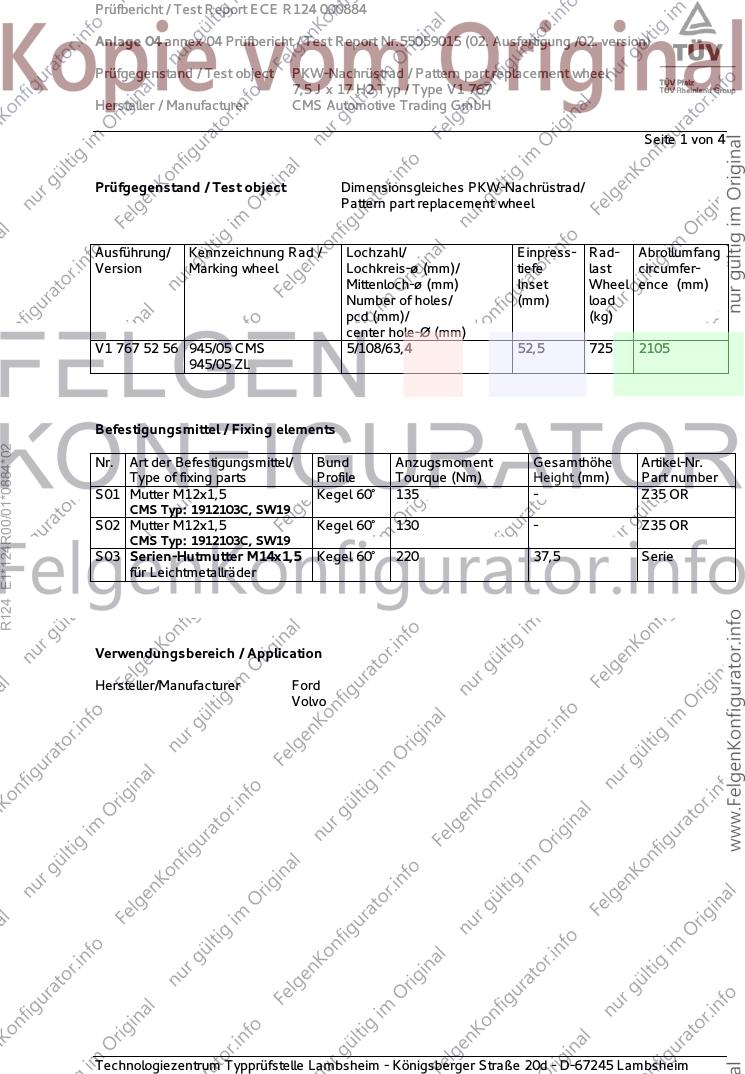

Seite 1 von 4
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad/
Pattern part replacement wheel
Ausführung/ Kennzeichnung Rad / Lochzahl/ Einpress- Rad- Abrollumfang
Version Marking wheel Lochkreis-ø (mm)/ tiefe last circumfer-
Mittenloch-ø (mm) Inset Wheel ence (mm)
Number of holes/ (mm) load
pcd (mm)/ (kg)
center hole-Ø (mm)
V1 767 52 56 945/05 CMS 5/108/63,4 52,5 725 2105
945/05 ZL
Befestigungsmittel / Fixing elements
R124 E1*124R00/01*0884*02
Nr. Art der Befestigungsmittel/ Bund Anzugsmoment Gesamthöhe Artikel-Nr.
Type of fixing parts Profile Tourque (Nm) Height (mm) Part number
S01 Mutter M12x1,5 Kegel 60° 135 - Z35 OR
CMS Typ: 1912103C, SW19
S02 Mutter M12x1,5 Kegel 60° 130 - Z35 OR
CMS Typ: 1912103C, SW19
S03 Serien-Hutmutter M14x1,5 Kegel 60° 220 37,5 Serie
für Leichtmetallräder
Verwendungsbereich / Application
Hersteller/Manufacturer Ford
Volvo
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 000884
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55059015 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7,5 J x 17 H2 Typ / Type V1 767
Hersteller / Manufacturer CMS Automotive Trading GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Power Tire size Hinweise Hinweise/
ABE/EWG-Nr. range Tire-referenced stipulations and Additional
Vehicle manufacturer/ notes stipulations
model name/ type/ and notes
approval number
Ford Galaxy (III) 88-177 235/55R17 A91 ECE M+S 145 A23 A57 A99
WA6 S03
e13*2001/116*0185*24-..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/55R17 ECE A12 A23 A57
DM2 A99 B02 S02
e13*2001/116*0109*19-31
Ford Kuga (II) 85-178 235/55R17 A33 ECE A23 A57 A99
DM2 S01
e13*2001/116*0109*31-..
- ab Modell 2013
R124 E1*124R00/01*0884*02
- incl. Facelift 2016
Ford S-Max (II) 88-177 235/55R17 A91 ECE M+S A23 A57 A99
WA6 S03
e13*2001/116*0185*24-..
- ab MJ 2016
Volvo V40 84-187 225/45R17 ECE A12 A23 A58
M, M-N2E A99 Flh S02
e4*2001/116*0076*27-..;
e13*2007/46*1337*..
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure moni-
toring systems) must remain fully functional following attachment of the pattern part replacement
wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur
Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Rei-
fentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu
beachten.
Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to
be used can be found in the vehicle documents.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different
tyre types are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be
observed.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschrie-
bene Reifenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure speci-
fied by the manufacturer must be observed.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 000884
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55059015 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7,5 J x 17 H2 Typ / Type V1 767
Hersteller / Manufacturer CMS Automotive Trading GmbH
Seite 3 von 4
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei
sind die Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese
Kontrolle ist nach jeden lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a
distance of about 50-100km. This fastener check should be carried out every time the lug nuts and
bolts are removed.
Spezielle Auflagen und Hinweise / Stipulations and notes
A12 Die Verwendung von Schneeketten ist nicht zulässig.
The use of snow chains is prohibited.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig.
Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der Hersteller zu
beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbe-
R124 E1*124R00/01*0884*02
dingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausra-
gen.
Only tubeless tyres are permitted. If no TPMS sensors are used, rubber-covered valves are
permitted. If valves with TPMS sensors are used, manufacturer recommendations and instructions
must be observed. Valves and sensors must be suited to the specified air pressure and maximum
speed. Valves must conform to E.T.R.T.O., DIN or Tire and Rim standards, and must not project be-
yond the edge of the rim.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Only fine-linked snow chains, which come to an overall thickness of not more than 12 mm
(including chain joint), may be used at the front axle.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or
rear-wheel drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and simi-
lar types).
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Wheel/tyre combination(s) is (are) not permissible on vehicles with all-wheel drive.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Only fine-linked snow chains, which come to an overall thickness of not more than 10 mm
(including chain joint), may be used at the prescribed axle. Any recommendations given by the vehicle
manufacturer must be observed (cf. User manual/instructions).
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
To balance the wheels only adhesive weights may be attached on the rim at the rim outside.
The selection and placement of adhesive weights is to pay attention to a distance of 2 mm from the
brake caliper.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 000884
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55059015 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7,5 J x 17 H2 Typ / Type V1 767
Hersteller / Manufacturer CMS Automotive Trading GmbH
Seite 4 von 4
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
You must remove any centring pins, clamping bolts or circlips at the vehicle´s connection
flanges before mounting the special wheels.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmä-
ßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige not-
wendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser
Rad/Reifen-Kombination sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by
the manufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments,
instructions and recommendations specified by the vehicle manufacturer in connection with the use of
this wheel/tyre combination must observed.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
The wheel/tyre combination is permissible for hatchback vehicle models, both with 3 and 5
doors.
R124 E1*124R00/01*0884*02
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
This tyre size is only permissible as mud and snow tyres.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Only the supplied fixing components No. S01 (see page 1) are to be used to attach the re-
placement wheels.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Only the supplied fixing components No. S02 (see page 1) are to be used to attach the re-
placement wheels.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Only the serial fixing components No. S03 (see page 1) are to be used to attach the replace-
ment wheels.
145 Das Rad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer zul.
Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
The wheel (tested wheel load) is permitted in connection with this tyre size only up to a per-
missible axle load of 1450kg. Any higher axle load due to trailer operation (see item 33 relating to item
16 h, or field 22 relating to fields 7.1 - 8.3 in the vehicle registration documents) must be taken into
account.)
Lambsheim, 5. September 2018
00301909.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
