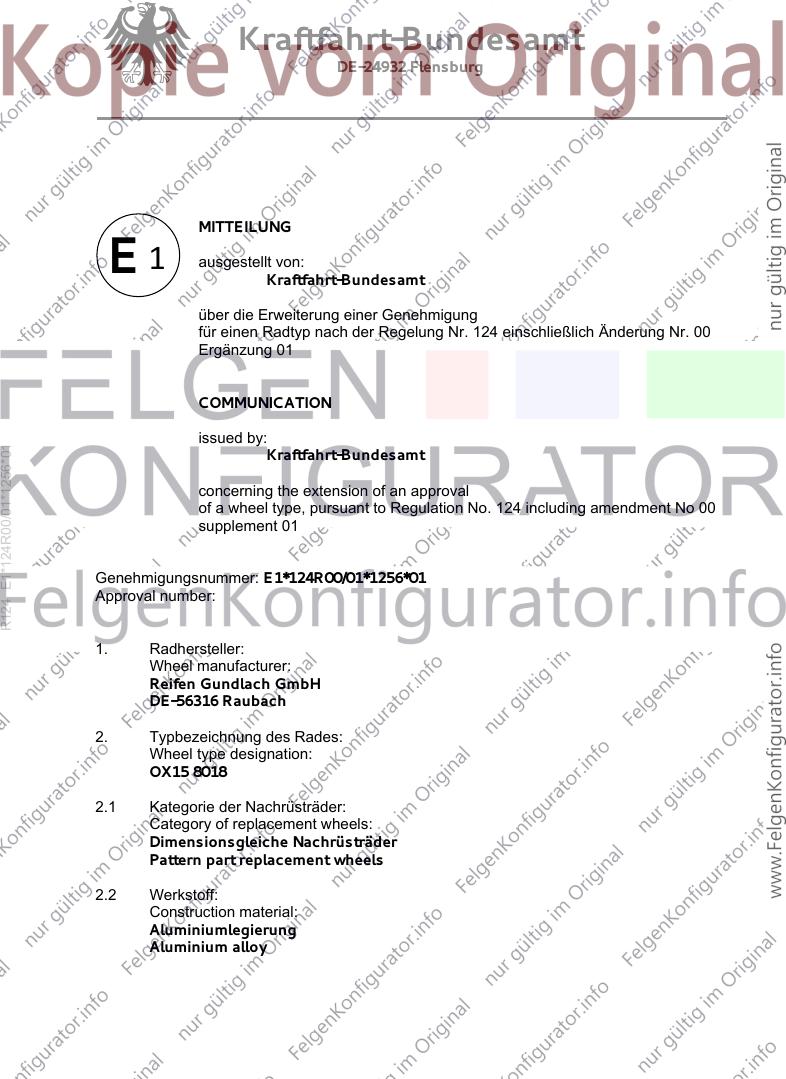

Kraftfahrt-Bundesamt
DE-24932 Flensburg
MITTEILUNG
E1 ausgestellt von:
Kraftfahrt-Bundesamt
über die Erweiterung einer Genehmigung
für einen Radtyp nach der Regelung Nr. 124 einschließlich Änderung Nr. 00
Ergänzung 01
COMMUNICATION
issued by:
R124 E1*124R00/01*1256*01
Kraftfahrt-Bundesamt
concerning the extension of an approval
of a wheel type, pursuant to Regulation No. 124 including amendment No 00
supplement 01
Genehmigungsnummer: E1*124R00/01*1256*01
Approval number:
1. Radhersteller:
Wheel manufacturer:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Typbezeichnung des Rades:
Wheel type designation:
OX15 8018
2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
Dimensionsgleiche Nachrüsträder
Pattern part replacement wheels
2.2 Werkstoff:
Construction material:
Aluminiumlegierung
Aluminium alloy
Kraftfahrt-Bundesamt
DE-24932 Flensburg

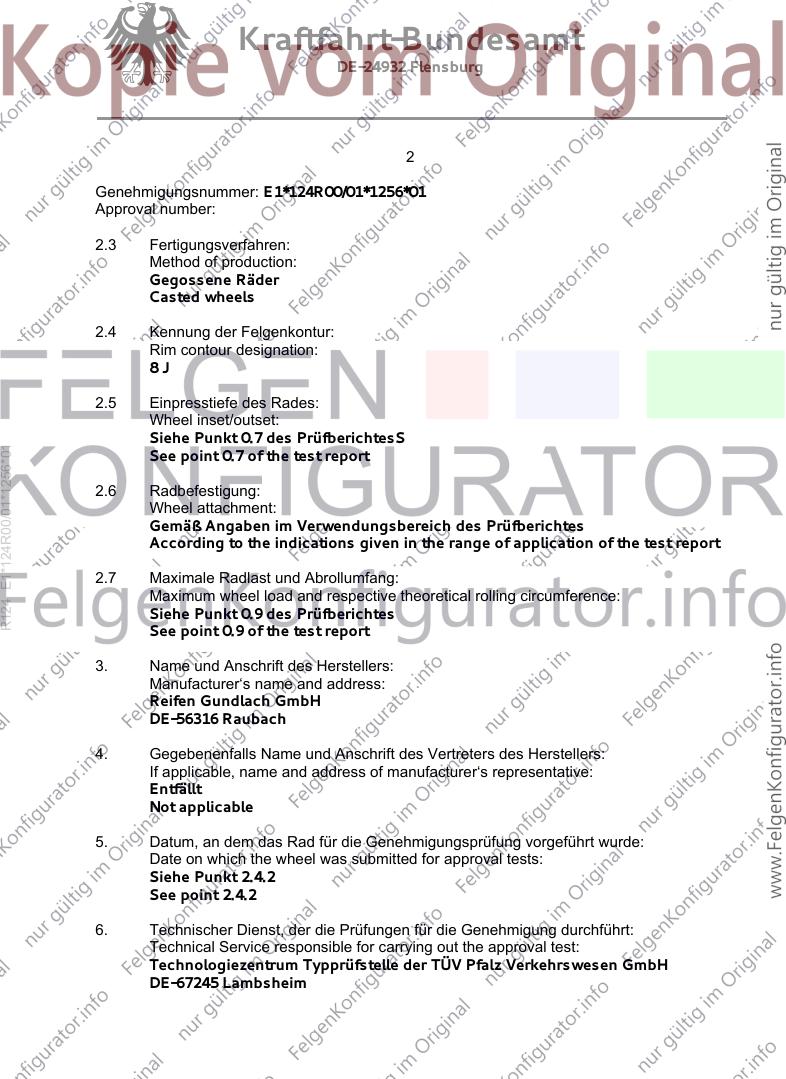

2
Genehmigungsnummer: E1*124R00/01*1256*01
Approval number:
2.3 Fertigungsverfahren:
Method of production:
Gegossene Räder
Casted wheels
2.4 Kennung der Felgenkontur:
Rim contour designation:
8J
2.5 Einpresstiefe des Rades:
Wheel inset/outset:
Siehe Punkt 0.7 des PrüfberichtesS
R124 E1*124R00/01*1256*01
See point 0.7 of the test report
2.6 Radbefestigung:
Wheel attachment:
Gemäß Angaben im Verwendungsbereich des Prüfberichtes
According to the indications given in the range of application of the test report
2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
Siehe Punkt 0.9 des Prüfberichtes
See point 0.9 of the test report
3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
Reifen Gundlach GmbH
DE-56316 Raubach
4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
Entfällt
Not applicable
5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
Siehe Punkt 2.4.2
See point 2.4.2
6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg

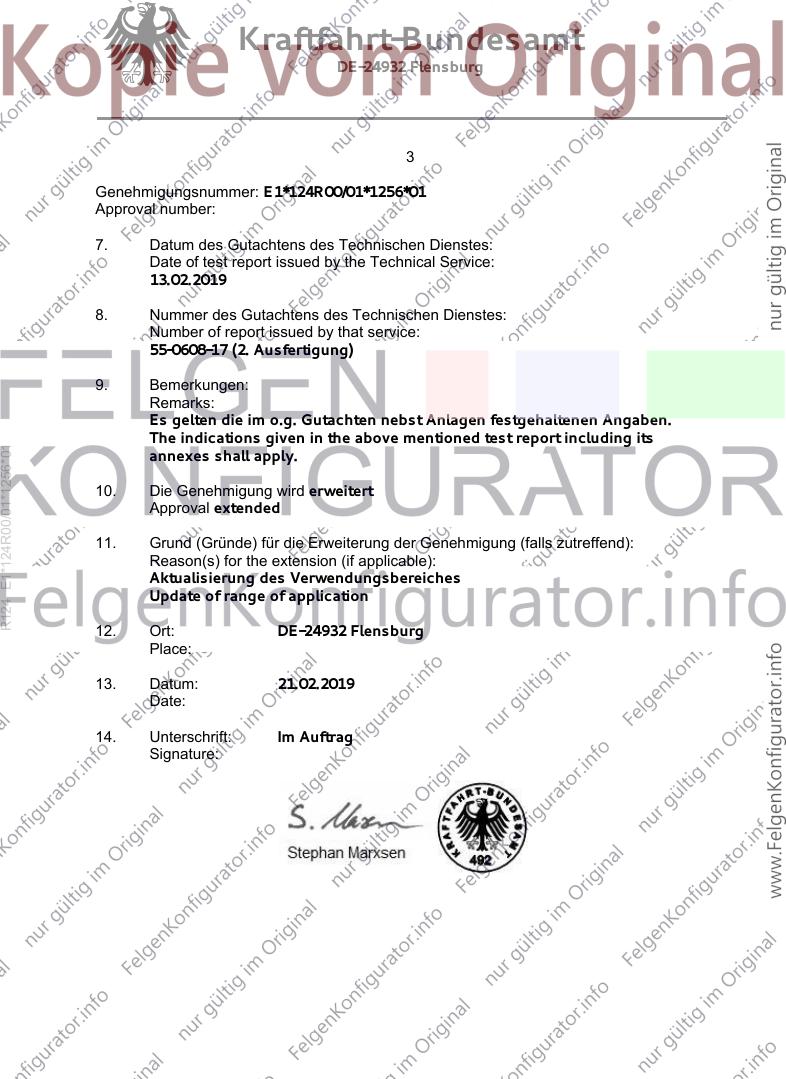

3
Genehmigungsnummer: E1*124R00/01*1256*01
Approval number:
7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
13.02.2019
8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
55-0608-17 (2. Ausfertigung)
9. Bemerkungen:
Remarks:
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
R124 E1*124R00/01*1256*01
annexes shall apply.
10. Die Genehmigung wird erweitert
Approval extended
11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of range of application
12. Ort: DE-24932 Flensburg
Place:
13. Datum: 21.02.2019
Date:
14. Unterschrift: Im Auftrag
Signature:
Montageanleitung für Leichtmetallrad
Sentinel OX15 8018 Ausf. X7 Stand 31.01.19
E1 124R–001256 & KBA 51523
Montageanleitung
1. Überprüfen Sie das Leichtmetallrad vor der Montage auf evtl. Beschädigungen.
2. Bei den ECE Gutachten ist die Verwendung der im Anhang aufgeführten
Reifengrößen nur zulässig, wenn diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) bereits serienmäßig eingetragen sind.
3. Das Fahrwerk, die Brems- und die Lenkungsaggregate müssen dem Serienstand
entsprechen.
4. Achtung! Die Montage soll nur von geschultem Fachpersonal durchgeführt
werden.
5. Vor der Radmontage muss die Anlagefläche/Planfläche von Korrosion und
Verschmutzung befreit und mit Kupferpaste eingefettet werden.
Rad an Felgenlochposition bringen; Rad muss plan an der Anlagefläche sitzen.
Erste Schraube ist immer am tiefsten Punkt/Bolzenloch der Felge
anzuschrauben.
Radbolzen/-schrauben mit Hand über Kreuz anziehen.
Radbolzen/-schrauben am Fahrzeug, im vollständig angehobenen Zustand,
mit einem Drehmomentschlüssel anziehen.
Drehprüfung auf Freigängigkeit und Schleifgeräusche.
Bei Ford Modellen bei denen im Gutachten als Art der Befestigungsmittel
„Serien- ww- Zubehörhutmutter M12 x 1,5“ aufgeführt ist, sind als
Serienmuttern nur die für Leichtmetallräder vorgesehenen „neuen globalen
Radmuttern“ OE Nr.: 5114407 zu verwenden (Foto). Wahlweise können die
im Gutachten aufgeführten Zubehörmuttern verwendet werden.
6. Das Rad darf nur mit den im Gutachten freigegebenen Anbauteilen an dem Fahrzeug
verbaut werden.
7. Achtung! Die Radschrauben unbedingt nach 50 km nachziehen.
8. Der vorgeschriebene Luftdruck vom Fahrzeughersteller ist zu beachten.
9. Die Verwendung von Schneeketten ist nur dann zulässig, wenn diese im Gutachten
oder je nach Auflage vom Fahrzeughersteller für diese Rad/Reifenkombination in der
Betriebsanleitung an den dafür vorgesehenen Achsen freigegeben ist.
10. Weder nachträgliche mechanische Bearbeitung noch thermische Behandlung ist
gestattet. Dies würde bei Montage auf einem Fahrzeug zum Erlöschen der
Betriebserlaubnis im Bereich der StVZO führen, da ein solches Rad nicht mehr der
geprüften Version entspricht.
Pflegehinweise
Die Leichtmetallräder müssen in einem regelmäßigen Abstand von ca. zwei Wochen
von außen und innen gereinigt werden. Bei stärkerer Beanspruchung sowie im Winter
muss die Reinigung der Felge von Bremsstaub und Streusalz öfter durchgeführt
werden.
Für die Felgenreinigung sollte warmes Wasser, Auto-Shampoo oder Spülmittel
verwendet werden. Bei Felgenreinigern bitte die Gebrauchanweisung des Herstellers
beachten.
Aggressive Reiniger dürfen nicht verwendet werden.
Prüfbericht / Test Report ECE R124 001256
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55060817 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0J x 18 H2 Typ / Type OX15 8018
Hersteller / Manufacturer Reifen Gundlach GmbH
Seite 1 von 6
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad/
Pattern part replacement wheel
Aus- Kennzeichnung Rad / Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung/ Marking wheel / ring Lochkreis-ø (mm)/ tiefe last circumfer-
Version Mittenloch-ø (mm) Inset Wheel ence (mm)
Number of holes/ (mm) load
pcd (mm)/ (kg)
center hole-Ø (mm)
X7 OX15 8018 X7 / ohne Ring 5/108/63,4 55 800 2300
Befestigungsmittel / Fixing elements
Art der Befestigungsmittel/ Bund Anzugsmoment Länge Artikel-Nr.
Nr.
Type of fixing parts Profile Tourque (Nm) Length (mm) Part number
Hutmutter / closed lug nut Kegel / conical
S01 140 30 RG.530F
M12x1,5 60°°
Serienhutmutter /
R124 E1*124R00/01*1256*01
Kegel / conical OE Nr:
S02 serial closed lug nut 130 31,5
60°° 5114407
M12x1,5
Serienschraube /
Kegel / conical
S03 serial screw 140 32 -
60°°
M14x1,5
Serienhutmutter /
Kegel / conical OE Nr:
S04 serial closed lug nut 135 31,5
60°° 5114407
M12x1,5
Kegel / conical
S05 Mutter M14x1,5 170 - RG.501F
60°°
Verwendungsbereich / Application
Hersteller/Manufacturer Ford
Volvo
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Power range Tire size weise Hinweise/
ABE/EWG-Nr. Tire-referenced stipulations and Additional
Vehicle manufacturer/ notes stipulations
model name/ type/ and notes
approval number
Ford C-Max 63-134 235/40R18 ECE A12 A19 A99
(Compact) B02 S04
DXA
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Focus (III) 63-134 235/40R18 ECE A12 A19 A99
DYB Car Flh Lim
e13*2007/46*1138*.. S02
- incl. Facelift 2014
Ford Focus (IV) 110-134 235/40R18 ECE A12 A19 A58
DEH A99 F24 Flh
e13*2007/46*1911*.. KOV S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001256
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55060817 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0J x 18 H2 Typ / Type OX15 8018
Hersteller / Manufacturer Reifen Gundlach GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Power range Tire size weise Hinweise/
ABE/EWG-Nr. Tire-referenced stipulations and Additional
Vehicle manufacturer/ notes stipulations
model name/ type/ and notes
approval number
Ford Focus (IV) 63-92 235/40R18 ECE A12 A19 A58
DEH A99 F23 Flh
e13*2007/46*1911*.. KOV S04
Ford Focus ST (III) 136, 184 235/40R18 ECE A12 A19 A99
DYB Car Flh S02
e13*2007/46*1138*..
- incl. Facelift 2015
Ford Focus Turnier 63-134 235/40R18 ECE A12 A19 A58
(IV) A99 Car F24
DEH KOV S04
e13*2007/46*1911*..
Ford Galaxy (II) 74-149 235/45R18 ECE A12 A19 A99
R124 E1*124R00/01*1256*01
WA6 B02 S05
e13*2001/116*
0185*00-23
Ford Grand C-Max 70-134 235/40R18 ECE A12 A19 A99
DXA B02 S04
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Mondeo (IV) 74-176 235/40R18 ECE A12 A19 A99
BA7 74-176 235/45R18 ECE B02 Flh Lim
e13*2001/116* S01
0249*00-25
- incl. Facelift 2010
Ford Mondeo (V) 85-177 235/45R18 ECE A12 A19 A57
BA7 A99 Flh Lim
e13*2001/116* S04
0249*26-..
- ab MJ 2015 (MK5)
Ford 74-176 235/40R18 ECE A12 A19 A99
Mondeo Turnier (IV) 74-176 235/45R18 ECE B02 Car S01
BA7
e13*2001/116*
0249*00-25
- incl. Facelift 2010
Ford 85-177 235/45R18 ECE A12 A19 A57
Mondeo Turnier (V) A99 Car S04
BA7
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 235/45R18 ECE A12 A19 A99
WA6 B02 S05
e13*2001/116*
0185*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001256
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55060817 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0J x 18 H2 Typ / Type OX15 8018
Hersteller / Manufacturer Reifen Gundlach GmbH
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Power range Tire size weise Hinweise/
ABE/EWG-Nr. Tire-referenced stipulations and notes Additional
Vehicle manufacturer/ stipulations
model name/ type/ and notes
approval number
Volvo S60, V60 84-242 235/40R18 ECE A12 A19 A99
F, F-N2D Car Lim Npf
e9*2007/46*0023*..; S03
e13*2007/46*1157*..
Volvo S80 80-232 245/40R18 ECE A12 A19 A99
A, A-2D S03
e9*2001/116*0057*..,
e1*2001/116*0504*..
Volvo V60 120-162 235/45R18 ECE A12 A19 A99
G Car S03
e9*2007/46*0093*..
- Twin Engine Hybrid
R124 E1*124R00/01*1256*01
Volvo V70 80-224 245/40R18 ECE A12 A19 A99
B, /-2D, /-N2D, /-N2E Car S03
e9*2001/116*0065*..;
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC60 100-242 235/60R18 ECE A12 A19 A99
D, /-2D, /-N2D, /-N2E S03
e9*2001/116*0068*..;
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure moni-
toring systems) must remain fully functional following attachment of the pattern part replacement
wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur
Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Rei-
fentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu
beachten.
Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to
be used can be found in the vehicle documents.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different
tyre types are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be
observed.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Chassis and brake units must conform to serial production.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001256
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55060817 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0J x 18 H2 Typ / Type OX15 8018
Hersteller / Manufacturer Reifen Gundlach GmbH
Seite 4 von 6
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschrie-
bene Reifenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure speci-
fied by the manufacturer must be observed.
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei
sind die Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese
Kontrolle ist nach jeden lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a
distance of about 50-100km. This fastener check should be carried out every time the lug nuts and
bolts are removed.
Spezielle Auflagen und Hinweise / Stipulations and notes
A12 Die Verwendung von Schneeketten ist nicht zulässig.
The use of snow chains is prohibited.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
R124 E1*124R00/01*1256*01
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, rubber-covered and metal
screw valves with attachment from outside are permitted. If valves with TPMS sensors are used, man-
ufacturer recommendations and instructions must be observed. Valves and sensors must be suited to
the specified air pressure and maximum speed. Valves must conform to E.T.R.T.O., DIN or Tire and
Rim standards, and must not project beyond the edge of the rim.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or
rear-wheel drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and simi-
lar types).
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Wheel/tyre combination(s) is (are) not permissible on vehicles with all-wheel drive.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
To balance the wheels only adhesive weights may be attached on the rim at the rim outside.
The selection and placement of adhesive weights is to pay attention to a distance of 2 mm from the
brake caliper.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
You must remove any centring pins, clamping bolts or circlips at the vehicle´s connection
flanges before mounting the special wheels.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
The wheel/tyre combination is permissible for vehicle models of the Avant, Caravan, estate-
car and/or touring variants.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001256
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55060817 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0J x 18 H2 Typ / Type OX15 8018
Hersteller / Manufacturer Reifen Gundlach GmbH
Seite 5 von 6
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmä-
ßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige not-
wendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser
Rad/Reifen-Kombination sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by
the manufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments,
instructions and recommendations specified by the vehicle manufacturer in connection with the use of
this wheel/tyre combination must observed.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Wheel/tyre combination exclusively for vehicle designs with twist-beam rear suspension.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Wheel/tyre combination exclusively for vehicle designs with multilink rear axle (independent
wheel suspension).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
R124 E1*124R00/01*1256*01
The wheel/tyre combination is permissible for hatchback vehicle models, both with 3 and 5
doors.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Only refers to vehicle variants without standard plastic extensions and/or mud-guard exten-
sions.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
The wheel/tyre combination is permissible for vehicle models of the limousine variant.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
Wheel/tyre combination not permissible on vehicle models Fun, Cross, Scout, etc… (vehicle
variants with plastic extensions and/or mud-guard extensions).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Only the supplied fixing components No. S01 (see page 1) are to be used to attach the re-
placement wheels.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Only the serial fixing components No. S02 (see page 1) are to be used to attach the replace-
ment wheels.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Only the serial fixing components No. S03 (see page 1) are to be used to attach the replace-
ment wheels.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Only the serial fixing components No. S04 (see page 1) are to be used to attach the replace-
ment wheels.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001256
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55060817 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0J x 18 H2 Typ / Type OX15 8018
Hersteller / Manufacturer Reifen Gundlach GmbH

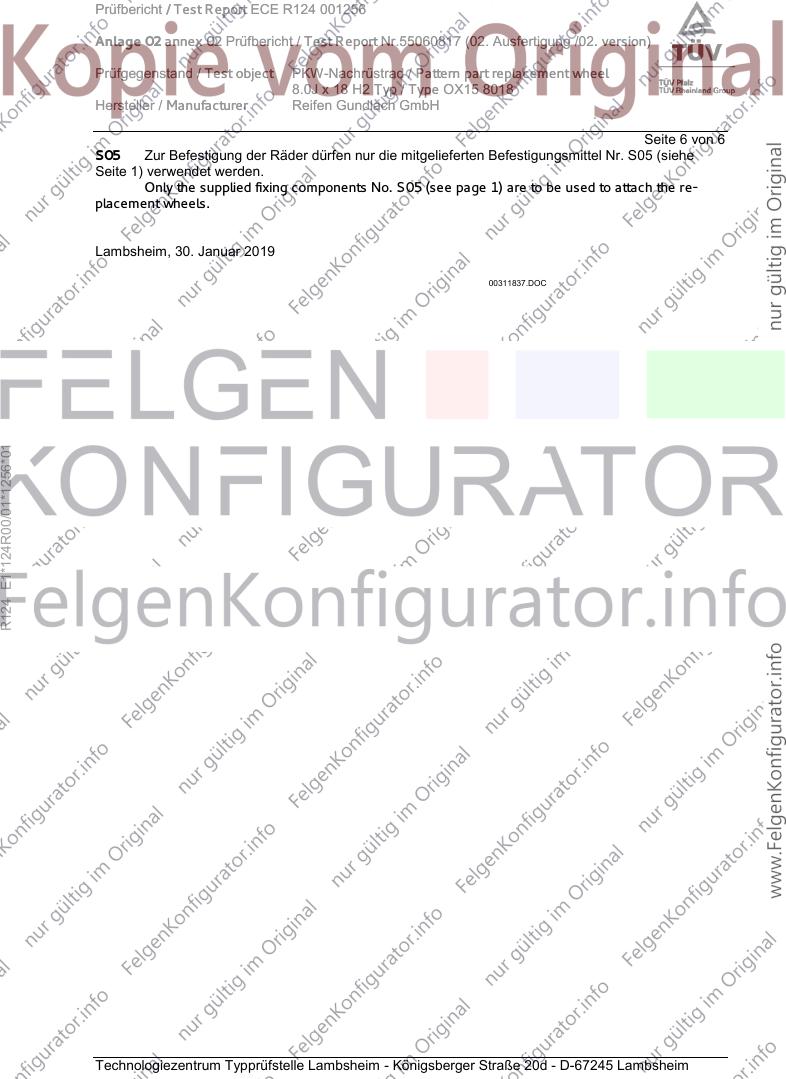

Seite 6 von 6
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Only the supplied fixing components No. S05 (see page 1) are to be used to attach the re-
placement wheels.
Lambsheim, 30. Januar 2019
00311837.DOC
R124 E1*124R00/01*1256*01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
