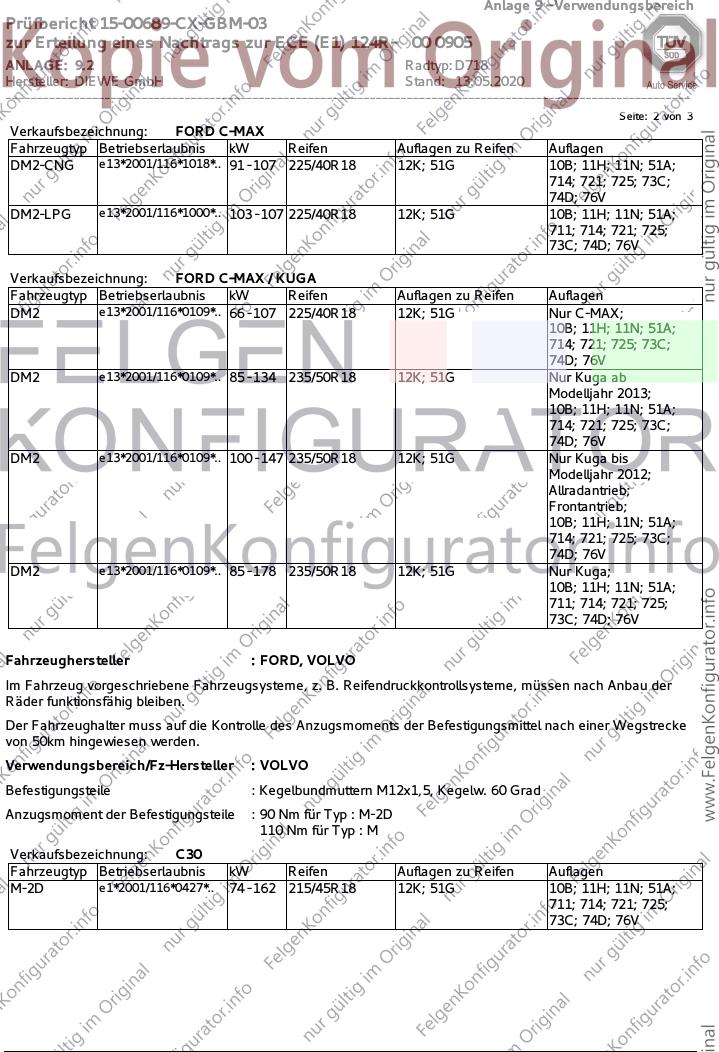

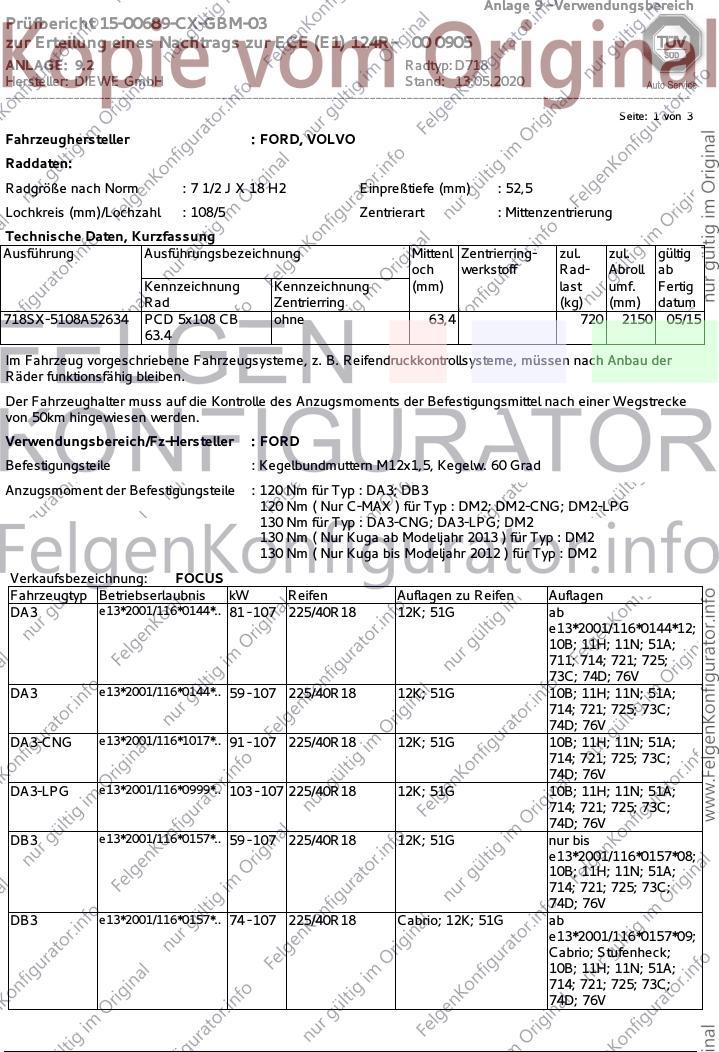

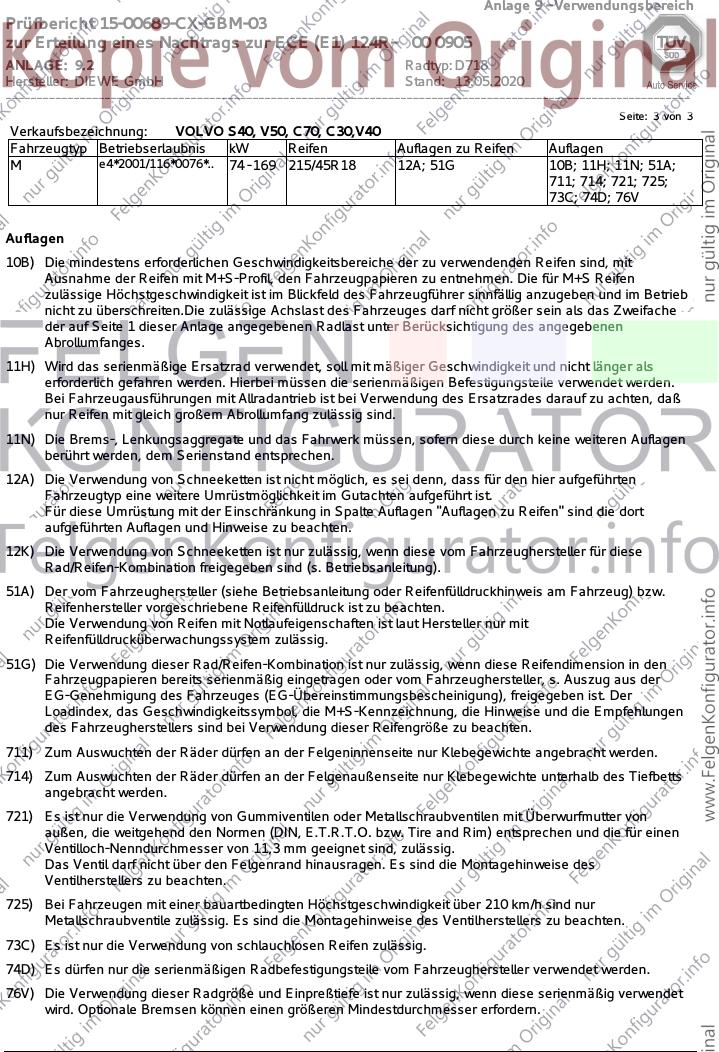

Anlage 9 - Verwendungsbereich
Prüfbericht 15-00689-CX-GBM-03
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.2 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 13.05.2020
_______________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : FORD, VOLVO
Raddaten:
Radgröße nach Norm : 7 1/2 J X 18 H2 Einpreßtiefe (mm) : 52,5
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
718SX-5108A52634 PCD 5x108 CB ohne 63,4 720 2150 05/15
63.4
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : DA3; DB3
120 Nm ( Nur C-MAX ) für Typ : DM2; DM2-CNG; DM2-LPG
130 Nm für Typ : DA3-CNG; DA3-LPG; DM2
130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 81 - 107 225/40R18 12K; 51G ab
e13*2001/116*0144*12;
10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74D; 76V
DA3 e13*2001/116*0144*.. 59 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DA3-CNG e13*2001/116*1017*.. 91 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DA3-LPG e13*2001/116*0999*.. 103 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DB3 e13*2001/116*0157*.. 59 - 107 225/40R18 12K; 51G nur bis
e13*2001/116*0157*08;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DB3 e13*2001/116*0157*.. 74 - 107 225/40R18 Cabrio; 12K; 51G ab
e13*2001/116*0157*09;
Cabrio; Stufenheck;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 15-00689-CX-GBM-03
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.2 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 13.05.2020
_______________________________________________________________________________________________________________
Seite: 2 von 3
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2-CNG e13*2001/116*1018*.. 91 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DM2-LPG e13*2001/116*1000*.. 103 - 107 225/40R18 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74D; 76V
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 225/40R18 12K; 51G Nur C-MAX;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DM2 e13*2001/116*0109*.. 85 - 134 235/50R18 12K; 51G Nur Kuga ab
Modelljahr 2013;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DM2 e13*2001/116*0109*.. 100 - 147 235/50R18 12K; 51G Nur Kuga bis
Modelljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V
DM2 e13*2001/116*0109*.. 85 - 178 235/50R18 12K; 51G Nur Kuga;
10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74D; 76V
Fahrzeughersteller : FORD, VOLVO
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : M-2D
110 Nm für Typ : M
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 74 - 162 215/45R18 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74D; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 15-00689-CX-GBM-03
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 00 0905
ANLAGE: 9.2 Radtyp: D718
Hersteller: DIEWE GmbH Stand: 13.05.2020
_______________________________________________________________________________________________________________
Seite: 3 von 3
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 74 - 169 215/45R18 12A; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74D; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
