Gutachten zur ECE R124 000675
Anlage 3 zum Gutachten Nr. 55118314 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,0JX16 H2 Typ OX07 6016
Hersteller Reifen Gundlach GmbH
Seite 1 von 2
Prüfgegenstand
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
H1 OX07 6016 H1 / ohne Ring 4/100/56,1 53 450 2050
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - RG.452F
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Insight 65 185/55R16 A12 ECE A19 A99 Flh
ZE2 S02
e6*2001/116*0130*..
Honda Jazz 66, 73 185/55R16 A31 ECE A19 A99 S02
GE6,GG1,-2,-3,-5,-6
e6*2007/46*
0010, 0011, 0013,
0014, 0015,0016*..
- ab MJ 2011
Honda Jazz 66, 73 185/55R16 A31 ECE A19 A99 S02
GE6,GG1,-2,-3,-5,-6
e6*2001/116*
0125, 0126, 0127,
0128, 0131, 0132*..
Honda Jazz 75 185/55R16 A31 ECE A19 A99 Flh
GK S02
e6*2007/46*0162*..
Honda Jazz Hybrid 65 185/55R16 A31 ECE A19 A99 S02
GP1
e6*2007/46*0012*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur ECE R124 000675
Anlage 3 zum Gutachten Nr. 55118314 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,0JX16 H2 Typ OX07 6016
Hersteller Reifen Gundlach GmbH
Seite 2 von 2

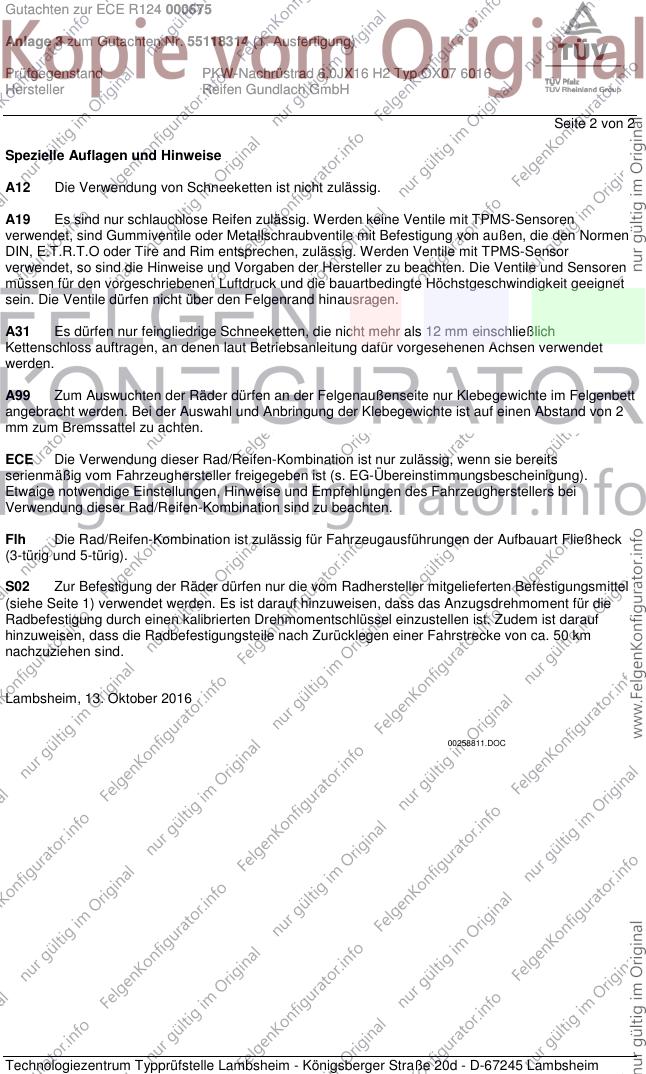

Spezielle Auflagen und Hinweise
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
S02 Zur Befestigung der Räder dürfen nur die vom Radhersteller mitgelieferten Befestigungsmittel
(siehe Seite 1) verwendet werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die
Radbefestigung durch einen kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf
hinzuweisen, dass die Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km
nachzuziehen sind.
Lambsheim, 13. Oktober 2016
00258811.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
