Prüfbericht / Test Report ECE R124 001643
Anlage 09 annex 09 Prüfbericht / Test Report Nr.55070819 (07. Ausfertigung /07. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0Jx17 H2 Typ / Type C30 707
Hersteller / Manufacturer CMS Automotive Trading GmbH
Seite 1 von 5
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad
Pattern part replacement wheel
Ausführung/ Kennzeichnung Rad / Lochzahl/ Einpress- Radlast Abrollumfang
Version Marking wheel Lochkreis-ø (mm)/ tiefe Wheel circumference
Mittenloch-ø (mm) Inset (mm) load (kg) (mm)
Number of holes/
pcd (mm)/
center hole-Ø (mm)
C30 707 50 10 1185/09 CMS 5/114,3/67,1 50 720 2200
Befestigungsmittel / Fixing elements
Nr. Art der Befestigungsmittel/ Bund Anzugsmoment Schaftlänge Artikel-Nr.
Type of fixing parts Profile Tourque (Nm) Length (mm) Part number
S01 Serienmutter M12x1,5 Kegel 60° 125 - Serie
R124 E1*124R00/03*1643*09
S02 Serienmutter M12x1,5 Kegel 60° 130 - Serie
S03 Serienmutter M12x1,5 Kegel 60° 140 - Serie
Verwendungsbereich / Application
Hersteller/ Manufacturer Hyundai
Kia
Mazda
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Power range Tire size Tire-referenced stipulations and notes Hinweise/
ABE/EWG-Nr. Additional
Vehicle manufacturer/ stipulations and
model name/ type/ notes
approval number
Hyundai Kona 85-146 215/55R17 ECE A07 A12 A14
OS A23 A58 F23
e4*2007/46*1259*.. NoE NoP S01
- Frontantrieb
- incl. Facelift 2021
Hyundai Kona 74-146 215/60R17 A39 ECE A14 A23 A58
SX2 F23 NoE NoP
e4*2018/858*00153*.. S01
Hyundai Kona 4WD 100-146 215/55R17 ECE A07 A12 A14
OS A23 A56 F24
e4*2007/46*1259*.. NoE NoP S01
- incl. Facelift 2021
Hyundai Kona 4WD 125, 146 215/60R17 A39 ECE A14 A23 A56
SX2 F24 NoE NoP
e4*2018/858*00153*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001643
Anlage 09 annex 09 Prüfbericht / Test Report Nr.55070819 (07. Ausfertigung /07. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0Jx17 H2 Typ / Type C30 707
Hersteller / Manufacturer CMS Automotive Trading GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Power range Tire size Tire-referenced stipulations and notes Hinweise/
ABE/EWG-Nr. Additional
Vehicle manufacturer/ stipulations and
model name/ type/ notes
approval number
Hyundai Kona electric 26, 28 215/55R17 ECE A07 A12 A14
OS, OSE A23 A58 F24
e4*2007/46*1259*.., S01
e4*2007/46*1522*..
- incl. Facelift 2021
Hyundai Kona electric 33-54 215/60R17 A39 ECE A14 A23 A58
SX2E F24 S01
e4*2018/858*00168*..
- Elektro
Kia e-Niro (I) 27-29 215/55R17 ECE A07 A12 A14
R124 E1*124R00/03*1643*09
DE A23 A58 S01
e4*2007/46*1139*..
- Elektro
Kia e-Soul (III) 27-29 215/55R17 ECE A07 A12 A14
SK3 A23 A58 S01
e4*2007/46*1365*..
(39-64 kWh-Batterie)
Kia Optima Hybrid 113, 115 215/55R17 ECE A07 A14 A23
JF A58 A63 Lim
e4*2007/46*1018*.. S01
Kia Optima PHEV 113, 115 215/55R17 ECE A07 A14 A23
JF A58 A63 Car
e4*2007/46*1018*.. Lim S01
- Plug-in Hybrid
Mazda 6 (III) 107-141 225/55R17 A39 ECE A07 A14 A23
GJ, GH A57 Car Lim
e1*2007/46*1001*.. S02
e1*2001/116*
0448*14-..
- ab Modell 2013
- incl.
Facelift 2016 u. 2018
Mazda CX-5 110-141 225/65R17 A13 ECE A07 A14 A23
KE, GH S02
e13*2007/46*1247*..;
e1*2001/116*
0448*14-..
Mazda CX-5 110-143 225/65R17 ECE A07 A12 A14
KF, KFE A23 A57 S03
e13*2007/46*1803*..;
e13*2007/46*1832*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001643
Anlage 09 annex 09 Prüfbericht / Test Report Nr.55070819 (07. Ausfertigung /07. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0Jx17 H2 Typ / Type C30 707
Hersteller / Manufacturer CMS Automotive Trading GmbH
Seite 3 von 5
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure monitoring sys-
tems) must remain fully functional following attachment of the pattern part replacement wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu verwen-
denden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise
eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die
Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Minimum required speed ranges (except the mud and snow treads, marked with the symbol of three-peaked
mountain snowflake, 3PMSF) and load capacities of the tyres to be used can be found in the vehicle docu-
ments.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different tyre types
are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be observed.
R124 E1*124R00/03*1643*09
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure specified by the
manufacturer must be observed.
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei sind die
Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese Kontrolle ist nach je-
den lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a distance
of about 50-100km. This fastener check should be carried out every time the lug nuts and bolts are removed.
Spezielle Auflagen und Hinweise / Stipulations and notes
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten Se-
rien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im Auf-
bau entsprechen, verwendet werden.
Only original equipment wheel-screws / -nuts or supplied wheel-screws /-nuts with the functional princi-
ple of the original equipment may be used for mounting the wheels.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
The use of snow chains is prohibited.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss auftra-
gen, an der Vorderachse verwendet werden.
Only fine-linked snow chains, which come to an overall thickness of not more than 15 mm (in-cluding
chain joint), may be used at the front axle.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001643
Anlage 09 annex 09 Prüfbericht / Test Report Nr.55070819 (07. Ausfertigung /07. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0Jx17 H2 Typ / Type C30 707
Hersteller / Manufacturer CMS Automotive Trading GmbH

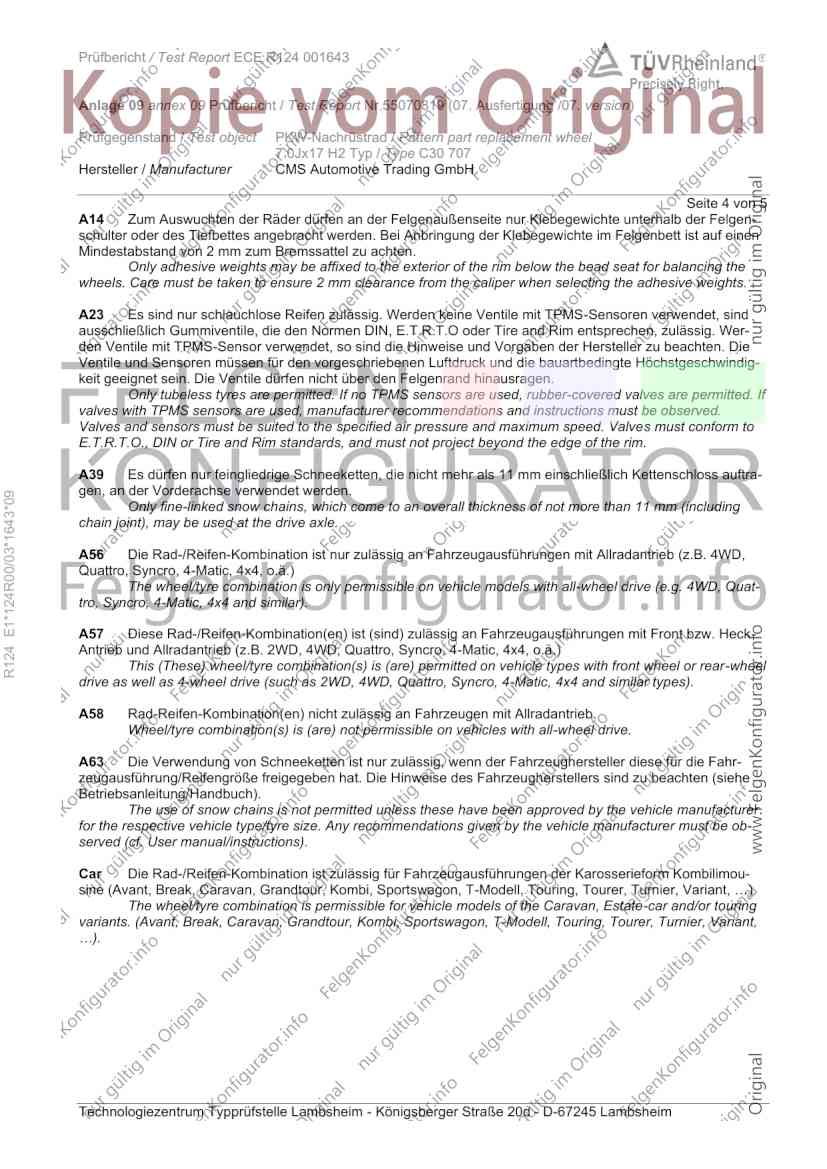

Seite 4 von 5
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der Felgen-
schulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel zu achten.
Only adhesive weights may be affixed to the exterior of the rim below the bead seat for balancing the
wheels. Care must be taken to ensure 2 mm clearance from the caliper when selecting the adhesive weights.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet, sind
ausschließlich Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Wer-
den Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindig-
keit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, rubber-covered valves are permitted. If
valves with TPMS sensors are used, manufacturer recommendations and instructions must be observed.
Valves and sensors must be suited to the specified air pressure and maximum speed. Valves must conform to
E.T.R.T.O., DIN or Tire and Rim standards, and must not project beyond the edge of the rim.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Kettenschloss auftra-
gen, an der Vorderachse verwendet werden.
R124 E1*124R00/03*1643*09
Only fine-linked snow chains, which come to an overall thickness of not more than 11 mm (including
chain joint), may be used at the drive axle.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B. 4WD,
Quattro, Syncro, 4-Matic, 4x4, o.ä.)
The wheel/tyre combination is only permissible on vehicle models with all-wheel drive (e.g. 4WD, Quat-
tro, Syncro, 4-Matic, 4x4 and similar).
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw. Heck-
Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or rear-wheel
drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and similar types).
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Wheel/tyre combination(s) is (are) not permissible on vehicles with all-wheel drive.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die Fahr-
zeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten (siehe
Betriebsanleitung/Handbuch).
The use of snow chains is not permitted unless these have been approved by the vehicle manufacturer
for the respective vehicle type/tyre size. Any recommendations given by the vehicle manufacturer must be ob-
served (cf. User manual/instructions).
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kombilimou-
sine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier, Variant, …).
The wheel/tyre combination is permissible for vehicle models of the Caravan, Estate-car and/or touring
variants. (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier, Variant,
…).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001643
Anlage 09 annex 09 Prüfbericht / Test Report Nr.55070819 (07. Ausfertigung /07. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0Jx17 H2 Typ / Type C30 707
Hersteller / Manufacturer CMS Automotive Trading GmbH

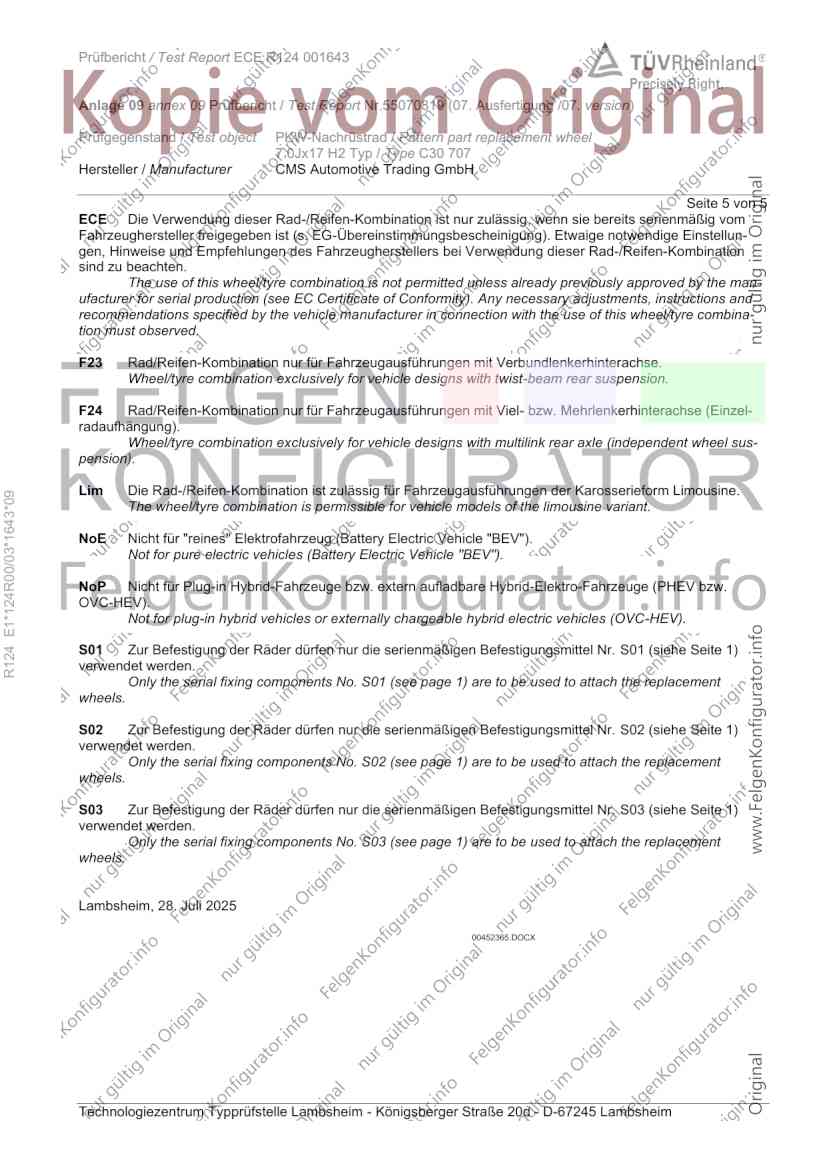

Seite 5 von 5
ECE Die Verwendung dieser Rad-/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmäßig vom
Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige notwendige Einstellun-
gen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser Rad-/Reifen-Kombination
sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by the man-
ufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments, instructions and
recommendations specified by the vehicle manufacturer in connection with the use of this wheel/tyre combina-
tion must observed.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Wheel/tyre combination exclusively for vehicle designs with twist-beam rear suspension.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse (Einzel-
radaufhängung).
Wheel/tyre combination exclusively for vehicle designs with multilink rear axle (independent wheel sus-
pension).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
R124 E1*124R00/03*1643*09
The wheel/tyre combination is permissible for vehicle models of the limousine variant.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
Not for pure electric vehicles (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Not for plug-in hybrid vehicles or externally chargeable hybrid electric vehicles (OVC-HEV).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
Only the serial fixing components No. S01 (see page 1) are to be used to attach the replacement
wheels.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
Only the serial fixing components No. S02 (see page 1) are to be used to attach the replacement
wheels.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
Only the serial fixing components No. S03 (see page 1) are to be used to attach the replacement
wheels.
Lambsheim, 28. Juli 2025
00452365.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
