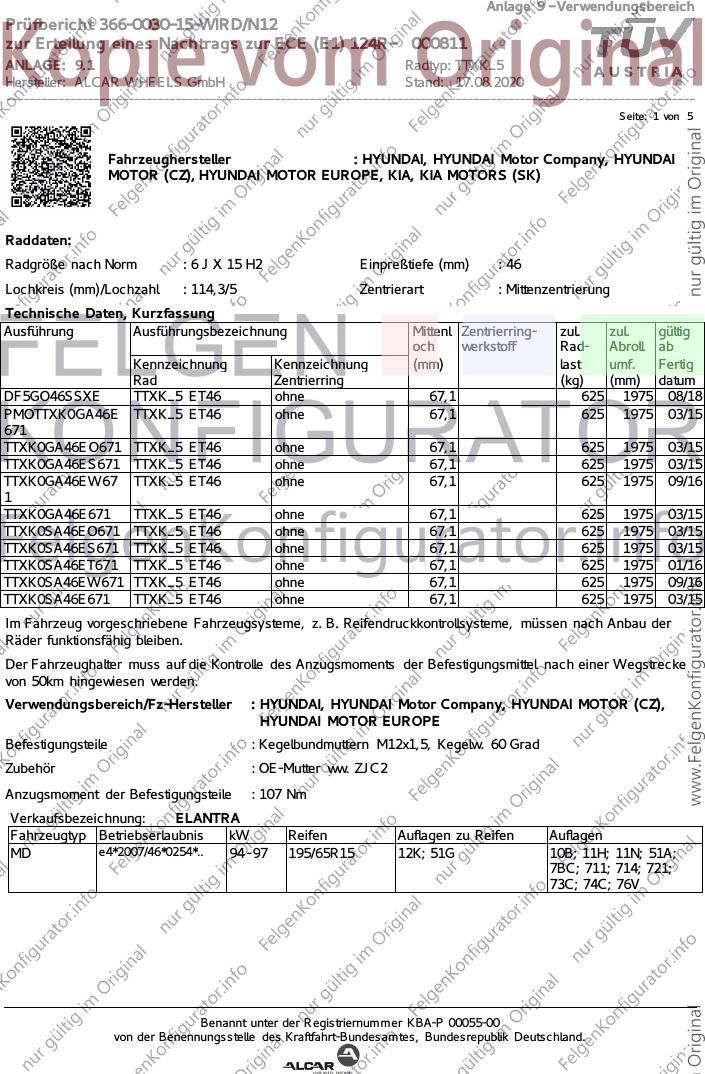

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0030-15-WIRD/N12
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000811
ANLAGE: 9.1 Radtyp: TTXK_5
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : HYUNDAI, HYUNDAI Motor Company, HYUNDAI
MOTOR (CZ), HYUNDAI MOTOR EUROPE, KIA, KIA MOTORS (SK)
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 46
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
DF5GO46SSXE TTXK_5 ET46 ohne 67,1 625 1975 08/18
PMOTTXK0GA46E TTXK_5 ET46 ohne 67,1 625 1975 03/15
671
TTXK0GA46EO671 TTXK_5 ET46 ohne 67,1 625 1975 03/15
TTXK0GA46ES671 TTXK_5 ET46 ohne 67,1 625 1975 03/15
TTXK0GA46EW67 TTXK_5 ET46 ohne 67,1 625 1975 09/16
1
TTXK0GA46E671 TTXK_5 ET46 ohne 67,1 625 1975 03/15
TTXK0SA46EO671 TTXK_5 ET46 ohne 67,1 625 1975 03/15
TTXK0SA46ES671 TTXK_5 ET46 ohne 67,1 625 1975 03/15
TTXK0SA46ET671 TTXK_5 ET46 ohne 67,1 625 1975 01/16
TTXK0SA46EW671 TTXK_5 ET46 ohne 67,1 625 1975 09/16
TTXK0SA46E671 TTXK_5 ET46 ohne 67,1 625 1975 03/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : HYUNDAI, HYUNDAI Motor Company, HYUNDAI MOTOR (CZ),
HYUNDAI MOTOR EUROPE
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : OE-Mutter ww. ZJC2
Anzugsmoment der Befestigungsteile : 107 Nm
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 94 - 97 195/65R15 12K; 51G 10B; 11H; 11N; 51A;
7BC; 711; 714; 721;
73C; 74C; 76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0030-15-WIRD/N12
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000811
ANLAGE: 9.1 Radtyp: TTXK_5
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: Ioniq
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AE e4*2007/46*1157*.. 77 195/65R15 12K; 51G nicht mit elekt.
Parkbremse;
10B; 11H; 11N; 51A;
7MX; 711; 714; 721;
73C; 74C; 76V
Verkaufsbezeichnung: i30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GDH e11*2007/46*0337*.. 66 - 100 195/65R15 12K; 51G nicht mit elekt.
Parkbremse;
10B; 11H; 11N; 4CT;
51A; 711; 714; 721;
73C; 74C; 76V; 84J
GDH e11*2007/46*0338*.. 66 - 100 195/65R15 12K; 51G nicht mit elekt.
Parkbremse;
10B; 11H; 11N; 4CT;
51A; 711; 714; 721;
73C; 74C; 76V; 84J
GDH-HME e13*2007/46*1604*.. 66 - 100 195/65R15 12K; 51G nicht mit elekt.
Parkbremse;
10B; 11H; 11N; 4CT;
51A; 711; 714; 721;
73C; 74C; 76V; 84J
Verkaufsbezeichnung: i30, i30N
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PDE e11*2007/46*3807*.., 70 - 103 195/65R15 12K; 51G nicht i30 Fastback;
e5*2007/46*1075*..
nicht mit elekt.
Parkbremse;
10B; 11H; 11N; 51A;
7NL; 711; 714; 721;
73C; 74C; 76V; 84J
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : OE-Mutter ww. ZJC2
Anzugsmoment der Befestigungsteile : 107 Nm
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0030-15-WIRD/N12
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000811
ANLAGE: 9.1 Radtyp: TTXK_5
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 3 von 5
Verkaufsbezeichnung: CERATO, FORTE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BD e4*2007/46*1327*.. 94 - 112 195/65R15 12K; 51G 10B; 11H; 11N; 51A;
7OL; 711; 714; 721;
73C; 74C; 76V
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : KIA MOTORS (SK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : OE-Mutter ww. ZJC2
Anzugsmoment der Befestigungsteile : 107 Nm
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JD e4*2007/46*0496*.. 66 - 100 195/65R15 12K; 51G nicht mit elekt.
Parkbremse;
10B; 11H; 11N; 4CT;
51A; 711; 714; 721;
73C; 74C; 76V; 84J
JD e4*2007/46*0497*.. 66 - 100 195/65R15 12K; 51G nicht mit elekt.
Parkbremse;
10B; 11H; 11N; 4CT;
51A; 711; 714; 721;
73C; 74C; 76V; 84J
Verkaufsbezeichnung: Ceed, ProCeed, XCeed
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CD e4*2007/46*1299*.. 73 - 103 195/65R15 12K; 51G Kombi;
Schräghecklimousine;
10B; 11H; 11N; 51A;
7OL; 711; 714; 721;
73C; 74C; 76V; 84J;
S46
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0030-15-WIRD/N12
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000811
ANLAGE: 9.1 Radtyp: TTXK_5
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 4 von 5
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
4CT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3N100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
7BC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3X305 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7MX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 D4100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7NL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 F2000 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0030-15-WIRD/N12
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000811
ANLAGE: 9.1 Radtyp: TTXK_5
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2020
______________________________________________________________________________________________________________________
Seite: 5 von 5
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7OL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52940 J7000 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
84J) Die Verwendung der Räder ist nur an Fahrzeugausführungen mit Bremsscheibendurchmesser 280mm an
der Vorderachse zulässig.
S46) Nicht zulässig an Fahrzeugausführungen, die als Ausstattungsvariante ab Werk eine elektronische
Parkbremsanlage oder eine Bremsanlage größer als 15 Zoll verbaut haben.
