Anlage 9 - Verwendungsbereich
Prüfbericht 366-0539-12-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000205
ANLAGE: 9.1 Radtyp: 65165120-09
Hersteller: ALCAR WHEELS GmbH Stand: 06.07.2020
______________________________________________________________________________________________________________________
Seite: 1 von 2
Fahrzeughersteller : MAN, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 60
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
04-6696 6696 ohne 65,09 1240 2178 11/18
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : MAN
Befestigungsteile : Kugelbundschrauben M14x1,5, Durchm. 28 mm
Verkaufsbezeichnung: TGE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SYN1E e1*2007/46*1626*.. 100 235/65R16C *); ab
e1*2007/46*1626*08;
nur e-TGE;
744; 76W; 77E; 1);
2); 33)
SYN1E e1*2007/46*1626*.. 75 205/75R16C 744; 76W; 77E; 1);
235/65R16C 2); 33)
103 - 130 205/75R16C
235/65R16C
SZN1E e1*2007/46*1632*.. 75 205/75R16C 744; 76W; 77E; 1);
235/65R16C 2); 33)
103 - 130 205/75R16C
235/65R16C
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0539-12-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000205
ANLAGE: 9.1 Radtyp: 65165120-09
Hersteller: ALCAR WHEELS GmbH Stand: 06.07.2020
______________________________________________________________________________________________________________________
Seite: 2 von 2
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Durchm. 28 mm
Verkaufsbezeichnung: CRAFTER MJ 2017-
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SYN1E e1*2007/46*1613*.. 100 235/65R16C *); ab
e1*2007/46*1613*08;
nur e-Crafter;
744; 76W; 77E; 1);
2); 33)
SYN1E e1*2007/46*1613*.. 75 205/75R16C 744; 76W; 77E; 1);
235/65R16C 2); 33)
103 - 130 205/75R16C
235/65R16C
SZN1E e1*2007/46*1619*.. 75 - 130 205/75R16C 744; 76W; 77E; 1);
235/65R16C 2); 33)
*) Die unter "Auflagen" angeführten Bemerkungen sind einzuhalten. Ist zusätzlich auch die Verkaufs- oder
Handelsbezeichnung für ein oder mehrere Fahrzeugmodelle unter "Auflagen" angeführt, so sind nur diese
Fahrzeugmodelle zulässig. Alle anderen Fahrzeuge zu diesem Verwendungsbereich sind davon nicht betroffen.
Auflagen
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
76W) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Rad/Reifen-Kombination
vom Fahrzeughersteller in den Fahrzeugpapieren bereits eingetragen ist.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
1) Einzuhalten sind die Vorgaben des Fahrzeugherstellers gem. WVTA im Bezug auf:
- Serienmäßige Radgröße und Einpreßtiefe
- Reifengröße mit Betriebskennung (Last und Geschwindigkeitsindex) und
Beschränkungen auf Winterreifen (M+S)
- Auflagen und Einschränkungen sowie die Verwendung von Schneeketten aus der Betriebserlaubnis
und Betriebsanleitung.
2) Nur zulässig an Fahrzeugausführungen, die serienmäßig Stahlräder verwenden dürfen.
33) Es sind die serienmäßigen Befestigungsteile und das Zubehör des Fahrzeugherstellers für das
entsprechende Serienrad zu verwenden.Zum Auswuchten dürfen nur die handelsüblichen Wuchtgewichte
für Stahlfelgen zum Einsatz gebracht werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
(E1)-124 R - 000205
Größe: 6.50x16
Radtyp: 65165120-09
Datum: 20.06.2021
per 366-0539-12-WIRD/N1 1/2

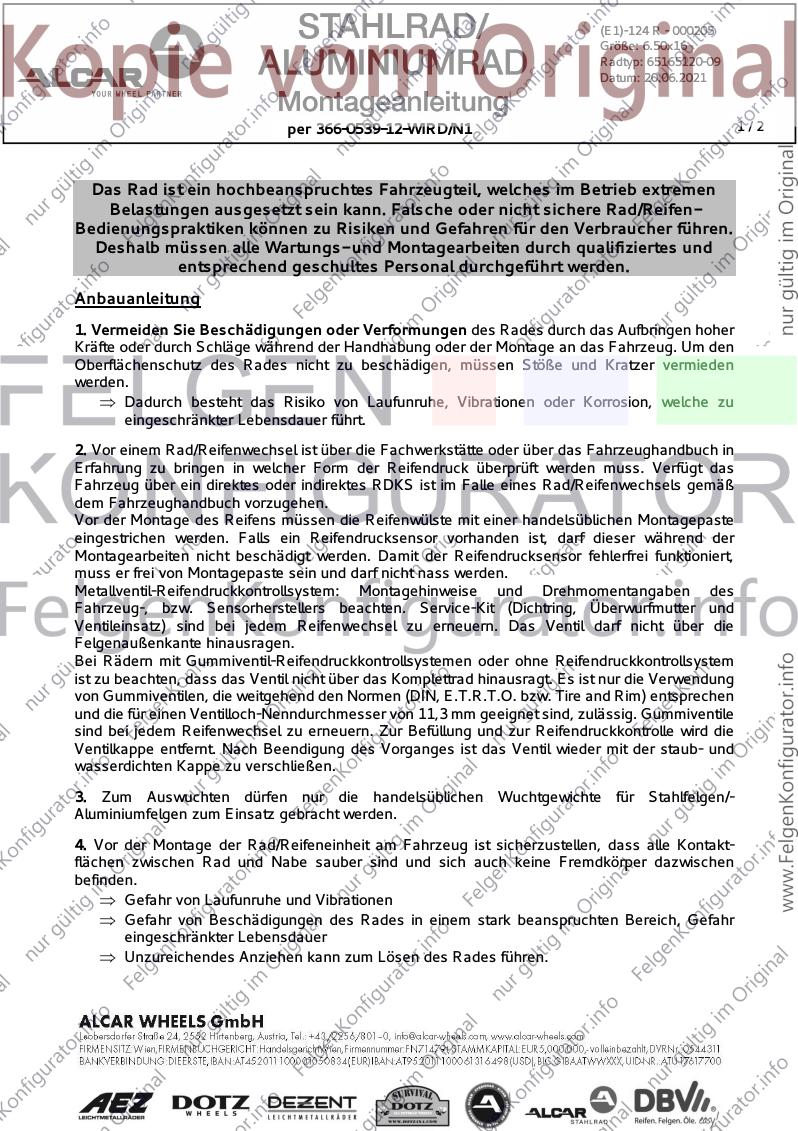

Das Rad ist ein hochbeanspruchtes Fahrzeugteil, welches im Betrieb extremen
Belastungen ausgesetzt sein kann. Falsche oder nicht sichere Rad/Reifen-
Bedienungspraktiken können zu Risiken und Gefahren für den Verbraucher führen.
Deshalb müssen alle Wartungs- und Montagearbeiten durch qualifiziertes und
entsprechend geschultes Personal durchgeführt werden.
Anbauanleitung
1. Vermeiden Sie Beschädigungen oder Verformungen des Rades durch das Aufbringen hoher
Kräfte oder durch Schläge während der Handhabung oder der Montage an das Fahrzeug. Um den
Oberflächenschutz des Rades nicht zu beschädigen, müssen Stöße und Kratzer vermieden
werden.
Dadurch besteht das Risiko von Laufunruhe, Vibrationen oder Korrosion, welche zu
eingeschränkter Lebensdauer führt.
2. Vor einem Rad/Reifenwechsel ist über die Fachwerkstätte oder über das Fahrzeughandbuch in
Erfahrung zu bringen in welcher Form der Reifendruck überprüft werden muss. Verfügt das
Fahrzeug über ein direktes oder indirektes RDKS ist im Falle eines Rad/Reifenwechsels gemäß
dem Fahrzeughandbuch vorzugehen.
Vor der Montage des Reifens müssen die Reifenwülste mit einer handelsüblichen Montagepaste
eingestrichen werden. Falls ein Reifendrucksensor vorhanden ist, darf dieser während der
Montagearbeiten nicht beschädigt werden. Damit der Reifendrucksensor fehlerfrei funktioniert,
muss er frei von Montagepaste sein und darf nicht nass werden.
Metallventil-Reifendruckkontrollsystem: Montagehinweise und Drehmomentangaben des
Fahrzeug-, bzw. Sensorherstellers beachten. Service-Kit (Dichtring, Überwurfmutter und
Ventileinsatz) sind bei jedem Reifenwechsel zu erneuern. Das Ventil darf nicht über die
Felgenaußenkante hinausragen.
Bei Rädern mit Gummiventil-Reifendruckkontrollsystemen oder ohne Reifendruckkontrollsystem
ist zu beachten, dass das Ventil nicht über das Komplettrad hinausragt. Es ist nur die Verwendung
von Gummiventilen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen
und die für einen Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig. Gummiventile
sind bei jedem Reifenwechsel zu erneuern. Zur Befüllung und zur Reifendruckkontrolle wird die
Ventilkappe entfernt. Nach Beendigung des Vorganges ist das Ventil wieder mit der staub- und
wasserdichten Kappe zu verschließen.
3. Zum Auswuchten dürfen nur die handelsüblichen Wuchtgewichte für Stahlfelgen/-
Aluminiumfelgen zum Einsatz gebracht werden.
4. Vor der Montage der Rad/Reifeneinheit am Fahrzeug ist sicherzustellen, dass alle Kontakt-
flächen zwischen Rad und Nabe sauber sind und sich auch keine Fremdkörper dazwischen
befinden.
Gefahr von Laufunruhe und Vibrationen
Gefahr von Beschädigungen des Rades in einem stark beanspruchten Bereich, Gefahr
eingeschränkter Lebensdauer
Unzureichendes Anziehen kann zum Lösen des Rades führen.
(E1)-124 R - 000205
Größe: 6.50x16
Radtyp: 65165120-09
Datum: 20.06.2021
per 366-0539-12-WIRD/N1 2/2
5. Es ist darauf zu achten, dass kein Schmiermittel weder an den Gewinden der Radmuttern/
Schrauben noch an der Anlagefläche zwischen Rad und Radnabe aufgebracht wird.
Schmierung kann zum Lösen der Befestigungselemente führen
Verminderte Reibwerte führen zum übermäßigen Anziehen der Befestigungselemente
Verhindert die Haftreibung zwischen Rad und Radanlagefläche
6. Das Rad darf nur mit den hierfür vorgesehenen Radschrauben/Muttern am Fahrzeug verbaut
werden. Jede falsche Zuordnung von Teilen (verschiedene Typen, unterschiedliche Form,
verschiedene Länge) kann ein Lösen der Schrauben/Muttern oder den Ausfall des Rades
verursachen.
Es besteht die Gefahr, ein Rad zu verlieren. Unfallgefahr!
7. Radschrauben/Muttern müssen mit dem empfohlenen Anzugsdrehmoment befestigt
werden (Vgl. Verwendungsbereichsanlage zur Montageanleitung).
Es wird empfohlen, einen kalibrierten Drehmomentschlüssel zu verwenden und die Radschrauben-
/Muttern schrittweise, und nicht in einem Durchgang anzuziehen.
Die richtige Befestigungsreihenfolge ist kreuzweise über die Radmitte. Erst eine Rad-
schraube/Mutter anziehen, dann die gegenüberliegende oder die am weitesten entfernte.
Übermäßiges Anziehen der Befestigungselemente kann zu Verformungen der Rad-
schüssel oder zu Ausfällen der Schrauben oder Muttern führen.
Unzureichendes Anziehen kann zum Lösen des Rades führen.
Anziehen im Uhrzeigersinn oder gegen den Uhrzeigersinn kann zu Verformungen der
Radschüssel und dadurch zu Vibrationen führen.
8. Bei jedem Rad/Reifenwechsel ist es unbedingt erforderlich, das Anzugsdrehmoment nach ca.
50-100 km Fahrstrecke zu überprüfen und falls notwendig die Radschrauben/Muttern erneut bis
zum richtigen Wert des empfohlenen Anzugsdrehmoments festzuziehen.
Übermäßiges Anziehen der Befestigungselemente kann zu Verformungen der Rad-
schüssel oder zu Ausfällen der Schrauben oder Muttern führen.
Unzureichendes Anziehen kann zum Lösen des Rades führen.
Der vom Fahrzeughersteller bzw. Reifenhersteller vorgeschriebene Reifenfülldruck (siehe
Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) ist bei dieser Gelegenheit mit zu
beachten.
9. Jede technische Änderung an Rädern ist unzulässig. Beschädigte oder verformte Räder dürfen
nicht repariert werden (weder durch Erhitzen, noch durch Schweißen als auch durch hinzufügen
oder entfernen von Material). Ein solches Rad entspricht nicht mehr der geprüften Version und
führt bei Montage an einem Fahrzeug zum Erlöschen der Betriebserlaubnis im Bereich der StVZO.
Es besteht die Gefahr eingeschränkter Lebensdauer oder vorzeitigen Ausfalls.
Die passenden Fahrzeuge entnehmen Sie bitte der jeweiligen Verwendungsbereichsanlage
