GUTACHTEN zur ECE R124 000783
Anlage 2 zum Gutachten Nr. 55046715 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7.5 Jx16 H2 Typ C22 756
Hersteller CMS Automotive Trading GmbH
Seite 1 von 3
Prüfgegenstand
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C22 756 45 62S 922/02 CMS / ohne Ring 5/112/66,6 45,5 780 2100
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel Ø28 mm 130 27
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 225/55R16 A32 ECE A14 A16 A19
212 A58 F38 Lim
e1*2001/116*0501*.. S01
- mit Luftfederung
- incl. Facelift 2013
E-Klasse 100-225 225/55R16 A32 ECE A14 A19 A58
212, 212G F39 Lim S01
e1*2001/116*0501*..;
e1*2007/46*0484*..
- incl. Facelift 2013
E-Klasse T-Modell 100-225 225/55R16 A32 ECE A14 A19 A58
212 K Ahk Car F42
e1*2007/46*0200*.. S01
- incl. Facelift 2013
E-Klasse T-Modell 100 - 225 225/55R16 A32 ECE A14 A16 A19
212 K A58 Ahk Car
e1*2007/46*0200*.. F38 S01
- mit Luftfederung
- incl. Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000783
Anlage 2 zum Gutachten Nr. 55046715 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7.5 Jx16 H2 Typ C22 756
Hersteller CMS Automotive Trading GmbH
Seite 2 von 3

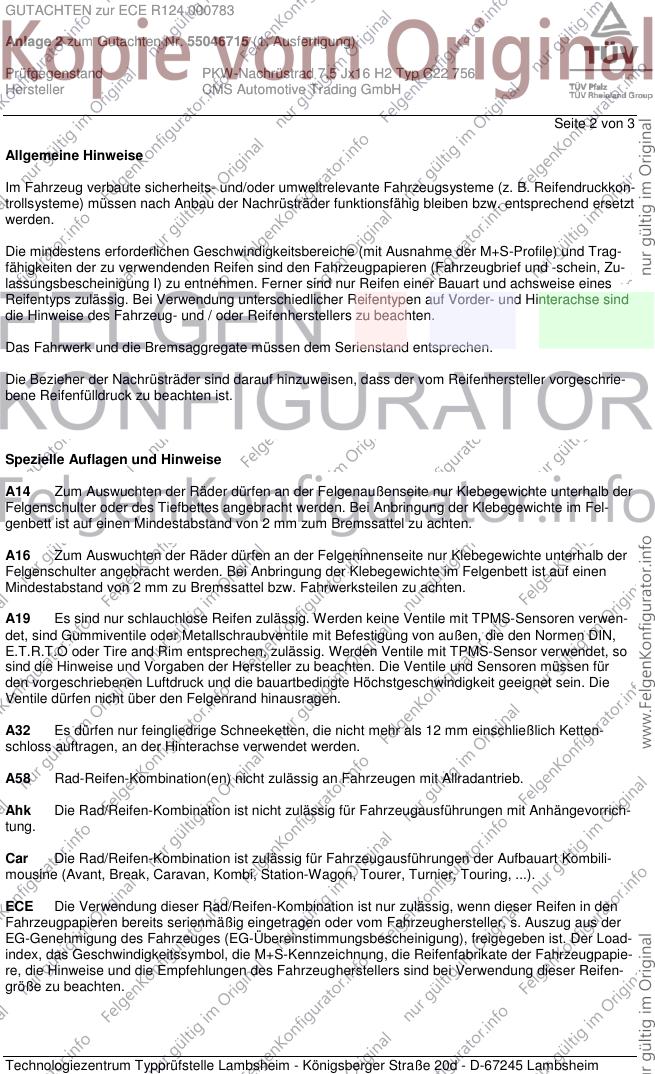

Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Nachrüsträder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschrie-
bene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Ahk Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen mit Anhängevorrich-
tung.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der Load-
index, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der Fahrzeugpapie-
re, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Reifen-
größe zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000783
Anlage 2 zum Gutachten Nr. 55046715 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7.5 Jx16 H2 Typ C22 756
Hersteller CMS Automotive Trading GmbH
Seite 3 von 3

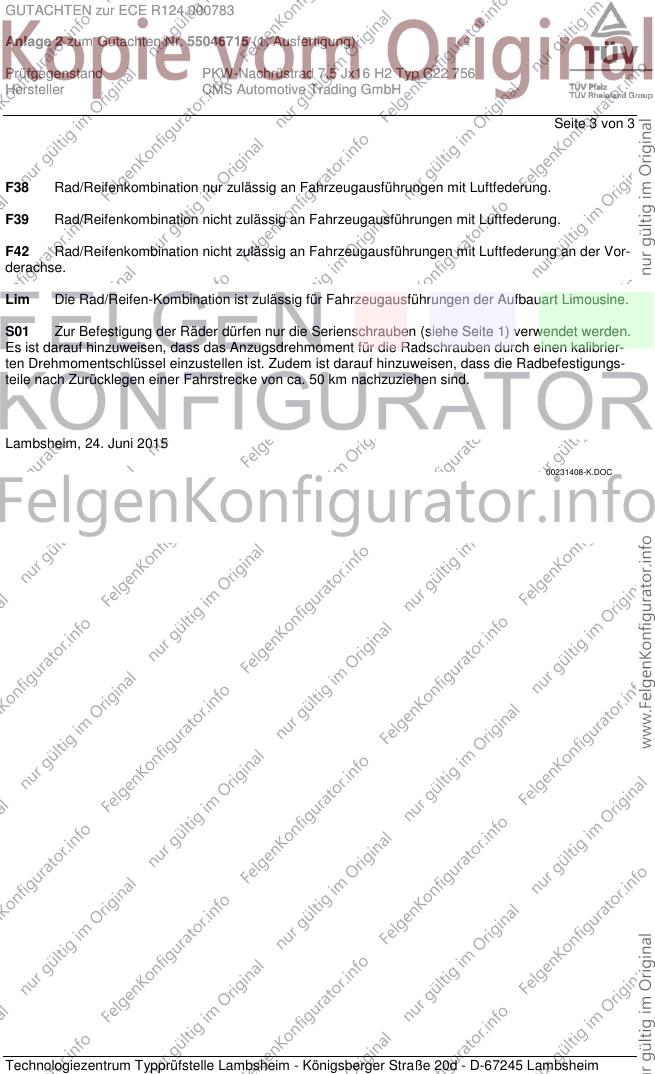

F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der Vor-
derachse.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
S01 Zur Befestigung der Räder dürfen nur die Serienschrauben (siehe Seite 1) verwendet werden.
Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radschrauben durch einen kalibrier-
ten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die Radbefestigungs-
teile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Lambsheim, 24. Juni 2015
00231408-K.DOC
