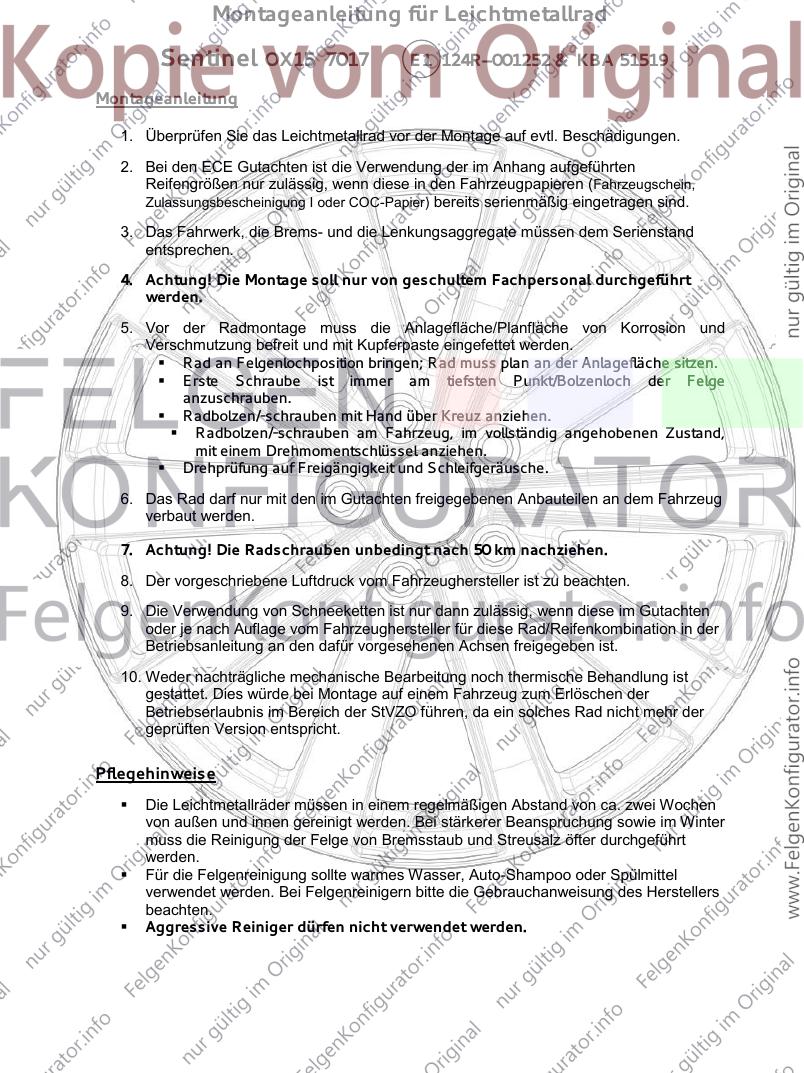

Montageanleitung für Leichtmetallrad
Sentinel OX15 7017 E1 124R–001252 & KBA 51519
Montageanleitung
1. Überprüfen Sie das Leichtmetallrad vor der Montage auf evtl. Beschädigungen.
2. Bei den ECE Gutachten ist die Verwendung der im Anhang aufgeführten
Reifengrößen nur zulässig, wenn diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) bereits serienmäßig eingetragen sind.
3. Das Fahrwerk, die Brems- und die Lenkungsaggregate müssen dem Serienstand
entsprechen.
4. Achtung! Die Montage soll nur von geschultem Fachpersonal durchgeführt
werden.
5. Vor der Radmontage muss die Anlagefläche/Planfläche von Korrosion und
Verschmutzung befreit und mit Kupferpaste eingefettet werden.
Rad an Felgenlochposition bringen; Rad muss plan an der Anlagefläche sitzen.
Erste Schraube ist immer am tiefsten Punkt/Bolzenloch der Felge
anzuschrauben.
Radbolzen/-schrauben mit Hand über Kreuz anziehen.
Radbolzen/-schrauben am Fahrzeug, im vollständig angehobenen Zustand,
mit einem Drehmomentschlüssel anziehen.
Drehprüfung auf Freigängigkeit und Schleifgeräusche.
6. Das Rad darf nur mit den im Gutachten freigegebenen Anbauteilen an dem Fahrzeug
verbaut werden.
7. Achtung! Die Radschrauben unbedingt nach 50 km nachziehen.
8. Der vorgeschriebene Luftdruck vom Fahrzeughersteller ist zu beachten.
9. Die Verwendung von Schneeketten ist nur dann zulässig, wenn diese im Gutachten
oder je nach Auflage vom Fahrzeughersteller für diese Rad/Reifenkombination in der
Betriebsanleitung an den dafür vorgesehenen Achsen freigegeben ist.
10. Weder nachträgliche mechanische Bearbeitung noch thermische Behandlung ist
gestattet. Dies würde bei Montage auf einem Fahrzeug zum Erlöschen der
Betriebserlaubnis im Bereich der StVZO führen, da ein solches Rad nicht mehr der
geprüften Version entspricht.
Pflegehinweise
Die Leichtmetallräder müssen in einem regelmäßigen Abstand von ca. zwei Wochen
von außen und innen gereinigt werden. Bei stärkerer Beanspruchung sowie im Winter
muss die Reinigung der Felge von Bremsstaub und Streusalz öfter durchgeführt
werden.
Für die Felgenreinigung sollte warmes Wasser, Auto-Shampoo oder Spülmittel
verwendet werden. Bei Felgenreinigern bitte die Gebrauchanweisung des Herstellers
beachten.
Aggressive Reiniger dürfen nicht verwendet werden.

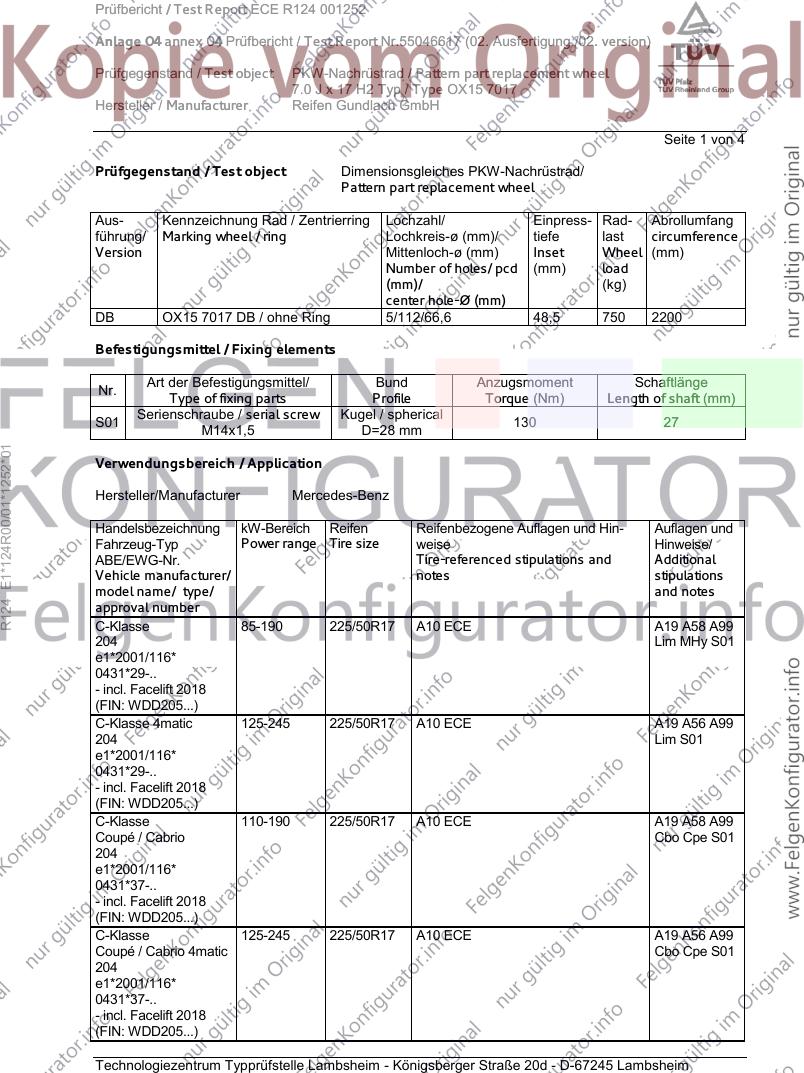

Prüfbericht / Test Report ECE R124 001252
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55046617 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0 J x 17 H2 Typ / Type OX15 7017
Hersteller / Manufacturer Reifen Gundlach GmbH
Seite 1 von 4
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad/
Pattern part replacement wheel
Aus- Kennzeichnung Rad / Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung/ Marking wheel / ring Lochkreis-ø (mm)/ tiefe last circumference
Version Mittenloch-ø (mm) Inset Wheel (mm)
Number of holes/ pcd (mm) load
(mm)/ (kg)
center hole-Ø (mm)
DB OX15 7017 DB / ohne Ring 5/112/66,6 48,5 750 2200
Befestigungsmittel / Fixing elements
Art der Befestigungsmittel/ Bund Anzugsmoment Schaftlänge
Nr.
Type of fixing parts Profile Torque (Nm) Length of shaft (mm)
Serienschraube / serial screw Kugel / spherical
S01 130 27
M14x1,5 D=28 mm
R124 E1*124R00/01*1252*01
Verwendungsbereich / Application
Hersteller/Manufacturer Mercedes-Benz
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Power range Tire size weise Hinweise/
ABE/EWG-Nr. Tire-referenced stipulations and Additional
Vehicle manufacturer/ notes stipulations
model name/ type/ and notes
approval number
C-Klasse 85-190 225/50R17 A10 ECE A19 A58 A99
204 Lim MHy S01
e1*2001/116*
0431*29-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/50R17 A10 ECE A19 A56 A99
204 Lim S01
e1*2001/116*
0431*29-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse 110-190 225/50R17 A10 ECE A19 A58 A99
Coupé / Cabrio Cbo Cpe S01
204
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse 125-245 225/50R17 A10 ECE A19 A56 A99
Coupé / Cabrio 4matic Cbo Cpe S01
204
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001252
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55046617 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0 J x 17 H2 Typ / Type OX15 7017
Hersteller / Manufacturer Reifen Gundlach GmbH

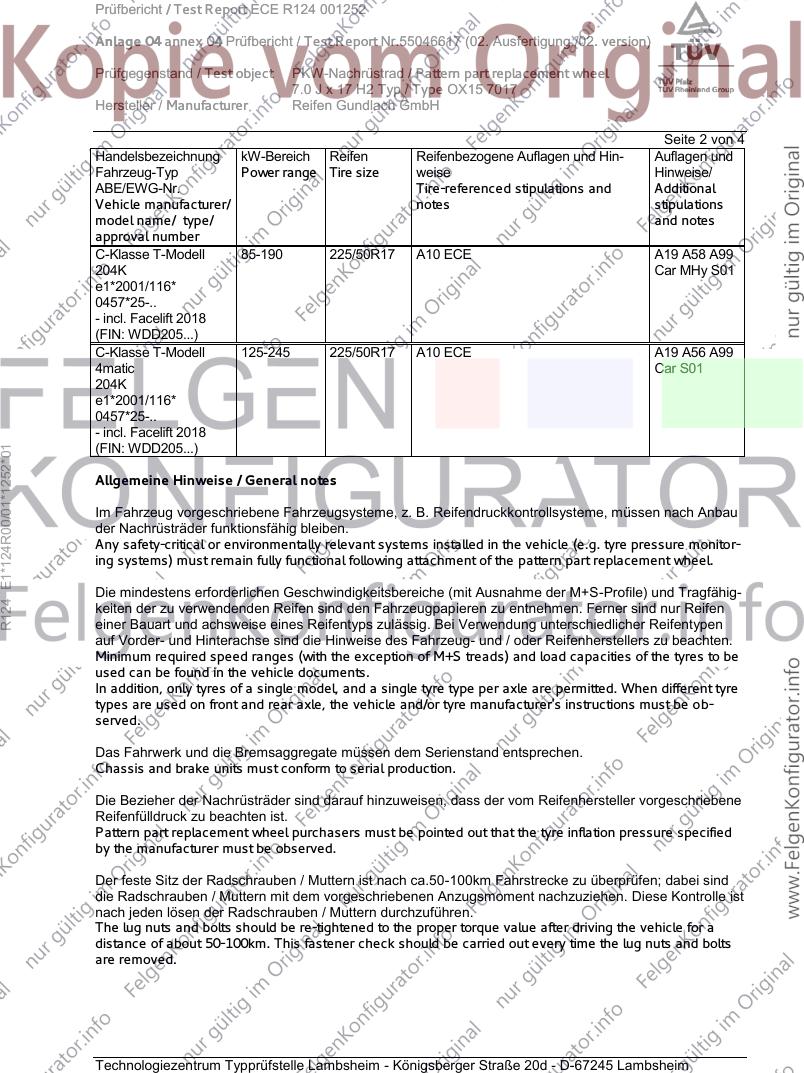

Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Power range Tire size weise Hinweise/
ABE/EWG-Nr. Tire-referenced stipulations and Additional
Vehicle manufacturer/ notes stipulations
model name/ type/ and notes
approval number
C-Klasse T-Modell 85-190 225/50R17 A10 ECE A19 A58 A99
204K Car MHy S01
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/50R17 A10 ECE A19 A56 A99
4matic Car S01
204K
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: WDD205...)
R124 E1*124R00/01*1252*01
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau
der Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure monitor-
ing systems) must remain fully functional following attachment of the pattern part replacement wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähig-
keiten der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur Reifen
einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen
auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to be
used can be found in the vehicle documents.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different tyre
types are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be ob-
served.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure specified
by the manufacturer must be observed.
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei sind
die Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese Kontrolle ist
nach jeden lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a
distance of about 50-100km. This fastener check should be carried out every time the lug nuts and bolts
are removed.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001252
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55046617 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0 J x 17 H2 Typ / Type OX15 7017
Hersteller / Manufacturer Reifen Gundlach GmbH

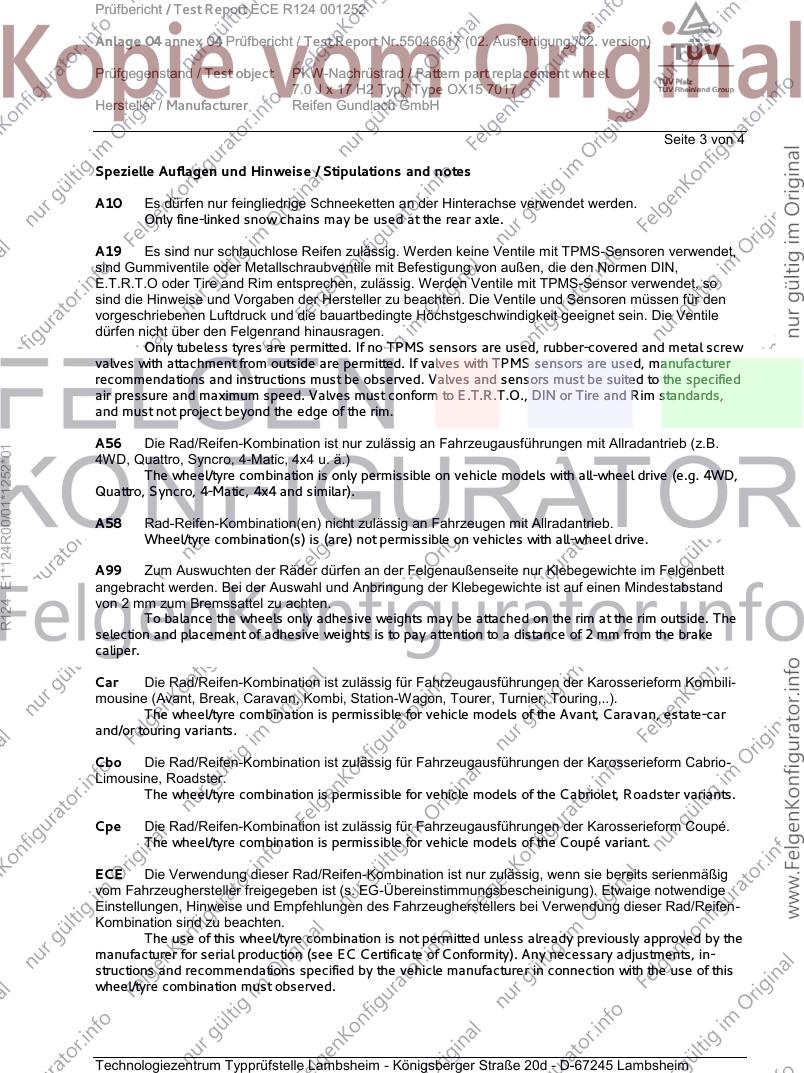

Seite 3 von 4
Spezielle Auflagen und Hinweise / Stipulations and notes
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
Only fine-linked snow chains may be used at the rear axle.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, rubber-covered and metal screw
valves with attachment from outside are permitted. If valves with TPMS sensors are used, manufacturer
recommendations and instructions must be observed. Valves and sensors must be suited to the specified
air pressure and maximum speed. Valves must conform to E.T.R.T.O., DIN or Tire and Rim standards,
and must not project beyond the edge of the rim.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
R124 E1*124R00/01*1252*01
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
The wheel/tyre combination is only permissible on vehicle models with all-wheel drive (e.g. 4WD,
Quattro, Syncro, 4-Matic, 4x4 and similar).
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Wheel/tyre combination(s) is (are) not permissible on vehicles with all-wheel drive.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
To balance the wheels only adhesive weights may be attached on the rim at the rim outside. The
selection and placement of adhesive weights is to pay attention to a distance of 2 mm from the brake
caliper.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
The wheel/tyre combination is permissible for vehicle models of the Avant, Caravan, estate-car
and/or touring variants.
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
The wheel/tyre combination is permissible for vehicle models of the Cabriolet, Roadster variants.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
The wheel/tyre combination is permissible for vehicle models of the Coupé variant.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmäßig
vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige notwendige
Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser Rad/Reifen-
Kombination sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by the
manufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments, in-
structions and recommendations specified by the vehicle manufacturer in connection with the use of this
wheel/tyre combination must observed.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001252
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55046617 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0 J x 17 H2 Typ / Type OX15 7017
Hersteller / Manufacturer Reifen Gundlach GmbH

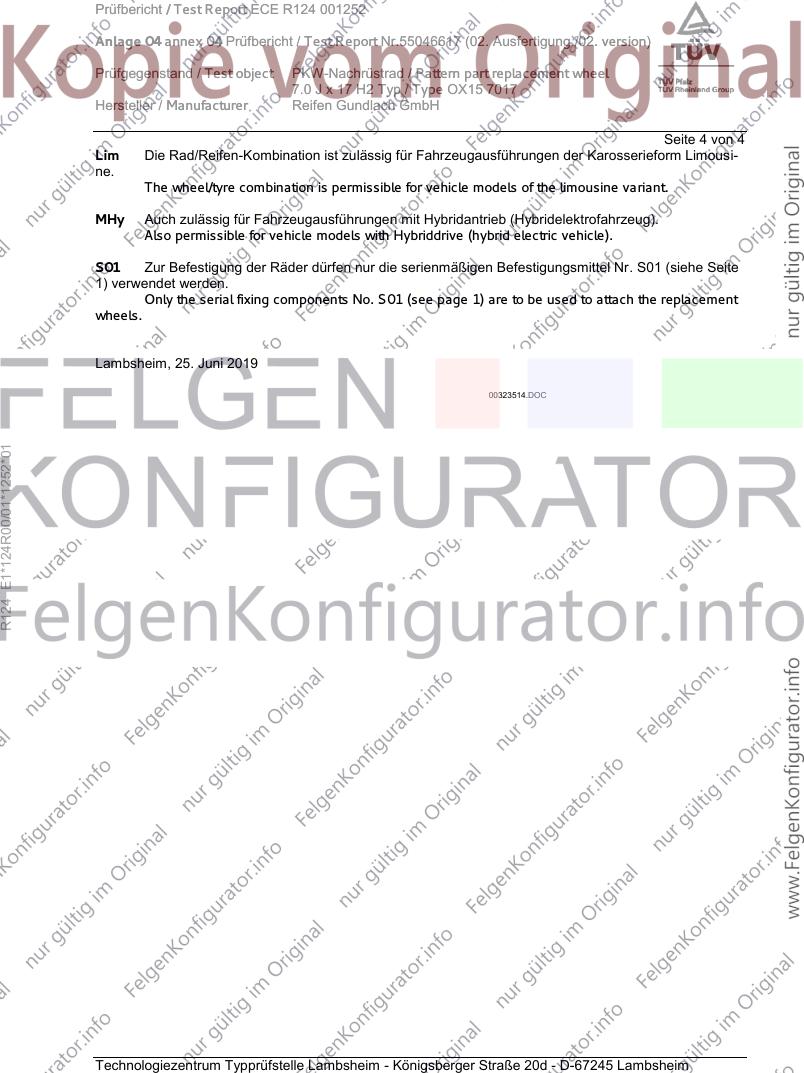

Seite 4 von 4
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousi-
ne.
The wheel/tyre combination is permissible for vehicle models of the limousine variant.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Also permissible for vehicle models with Hybriddrive (hybrid electric vehicle).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite
1) verwendet werden.
Only the serial fixing components No. S01 (see page 1) are to be used to attach the replacement
wheels.
Lambsheim, 25. Juni 2019
00323514.DOC
R124 E1*124R00/01*1252*01
