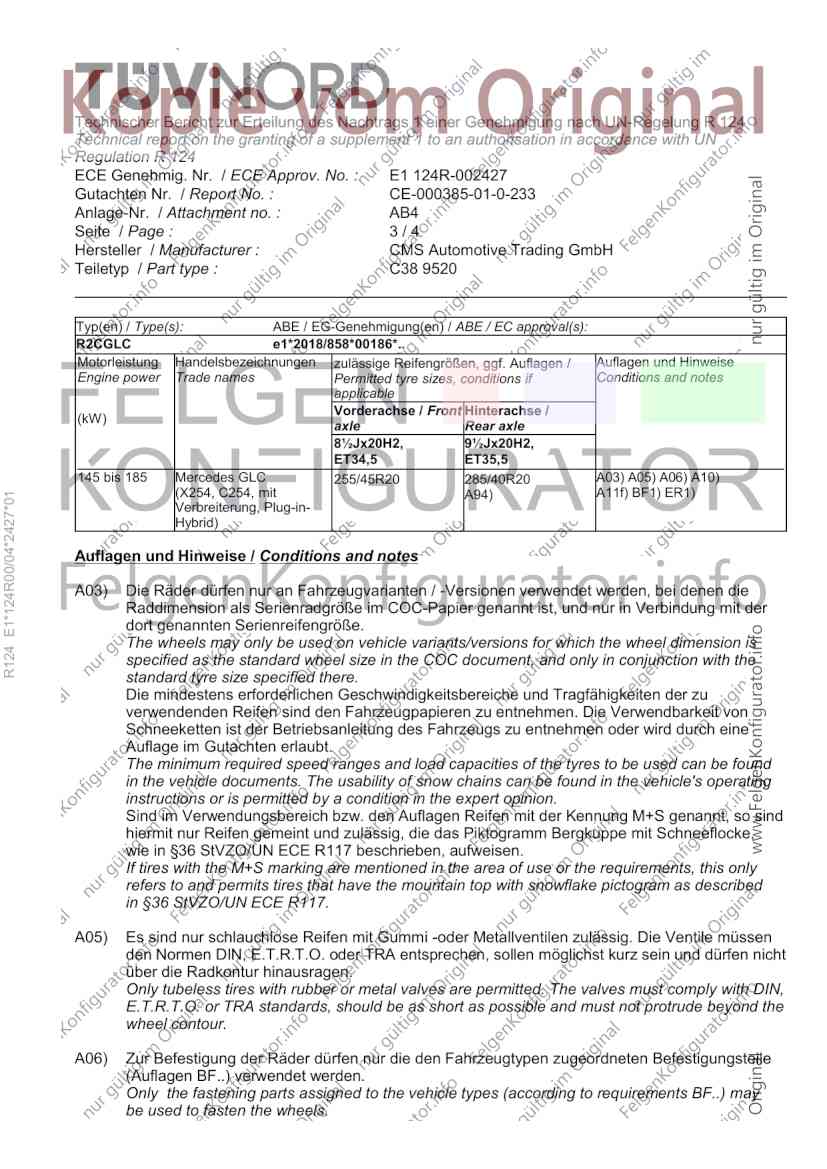

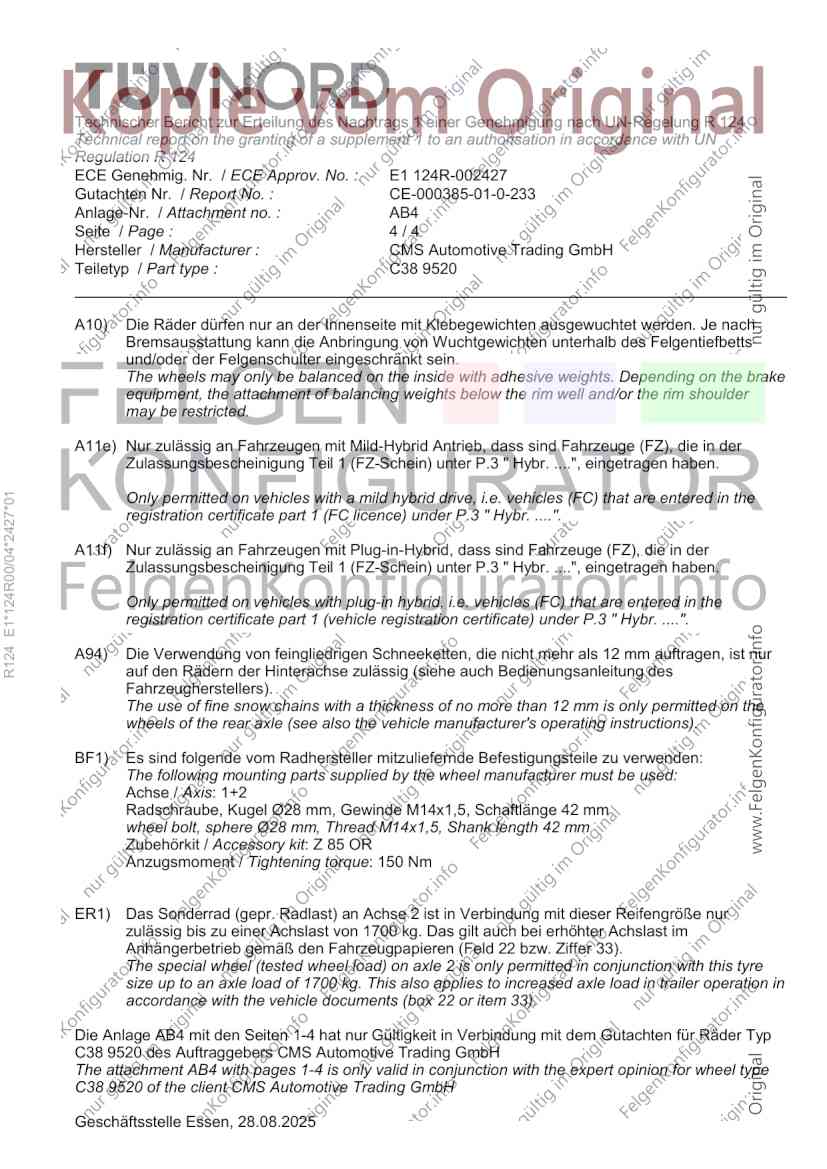

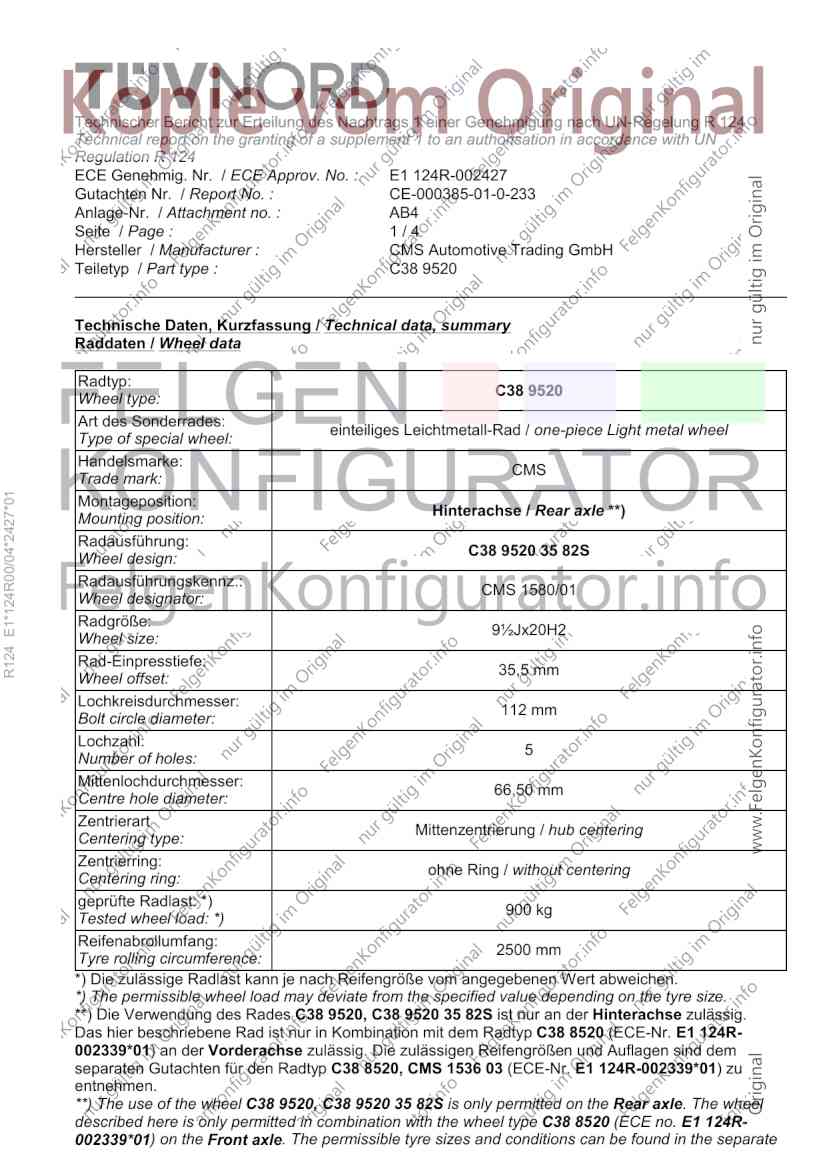

Technischer Bericht zur Erteilung des Nachtrags 1 einer Genehmigung nach UN-Regelung R 124
Technical report on the granting of a supplement 1 to an authorisation in accordance with UN
Regulation R 124
ECE Genehmig. Nr. / ECE Approv. No. : E1 124R-002427
Gutachten Nr. / Report No. : CE-000385-01-0-233
Anlage-Nr. / Attachment no. : AB4
Seite / Page : 1/4
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Teiletyp / Part type : C38 9520
Technische Daten, Kurzfassung / Technical data, summary
Raddaten / Wheel data
Radtyp:
C38 9520
Wheel type:
Art des Sonderrades:
einteiliges Leichtmetall-Rad / one-piece Light metal wheel
Type of special wheel:
Handelsmarke:
CMS
Trade mark:
R124 E1*124R00/04*2427*01
Montageposition:
Hinterachse / Rear axle **)
Mounting position:
Radausführung:
C38 9520 35 82S
Wheel design:
Radausführungskennz.:
CMS 1580/01
Wheel designator:
Radgröße:
9½Jx20H2
Wheel size:
Rad-Einpresstiefe:
35,5 mm
Wheel offset:
Lochkreisdurchmesser:
112 mm
Bolt circle diameter:
Lochzahl:
5
Number of holes:
Mittenlochdurchmesser:
66,50 mm
Centre hole diameter:
Zentrierart
Mittenzentrierung / hub centering
Centering type:
Zentrierring:
ohne Ring / without centering
Centering ring:
geprüfte Radlast: *)
900 kg
Tested wheel load: *)
Reifenabrollumfang:
2500 mm
Tyre rolling circumference:
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
*) The permissible wheel load may deviate from the specified value depending on the tyre size.
**) Die Verwendung des Rades C38 9520, C38 9520 35 82S ist nur an der Hinterachse zulässig.
Das hier beschriebene Rad ist nur in Kombination mit dem Radtyp C38 8520 (ECE-Nr. E1 124R-
002339*01) an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp C38 8520, CMS 1536 03 (ECE-Nr. E1 124R-002339*01) zu
entnehmen.
**) The use of the wheel C38 9520, C38 9520 35 82S is only permitted on the Rear axle. The wheel
described here is only permitted in combination with the wheel type C38 8520 (ECE no. E1 124R-
002339*01) on the Front axle. The permissible tyre sizes and conditions can be found in the separate
Technischer Bericht zur Erteilung des Nachtrags 1 einer Genehmigung nach UN-Regelung R 124
Technical report on the granting of a supplement 1 to an authorisation in accordance with UN
Regulation R 124
ECE Genehmig. Nr. / ECE Approv. No. : E1 124R-002427
Gutachten Nr. / Report No. : CE-000385-01-0-233
Anlage-Nr. / Attachment no. : AB4
Seite / Page : 2/4
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Teiletyp / Part type : C38 9520
report number for wheel type C38 8520, CMS 1536 03 (ECE no. E1 124R-002339*01).
Allgemeine Anforderungen / General requirements
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Räder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Safety and/or environmentally relevant vehicle systems installed in the vehicle (e.g. tyre pressure
monitoring systems) must remain functional or be replaced accordingly after fitting the wheels.
R124 E1*124R00/04*2427*01
Verwendungsbereich / Area of application
Fahrzeughersteller oder MERCEDES
Marke: / Manufacturer or brand:
Radbefestigung / Wheel fixing
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel Axis Description of the mounting parts Accessory moment
Edition kit Tightening
moment
BF1 1+2 Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Z 85 OR 150 Nm
Schaftlänge 42 mm
wheel bolt, sphere Ø28 mm, Thread M14x1,5, shank
length 42 mm
Typ(en) / Type(s): ABE / EG-Genehmigung(en) / ABE / EC approval(s):
R2CGLC e1*2018/858*00186*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen / Auflagen und Hinweise
Engine power Trade names Permitted tyre sizes, conditions if Conditions and notes
applicable
Vorderachse / Front Hinterachse /
(kW)
axle Rear axle
8½Jx20H2, 9½Jx20H2,
ET34,5 ET35,5
120 bis 270 Mercedes GLC 255/45R20 285/40R20 A03) A05) A06) A10)
(X254, C254, mit A94) A11e) BF1)
Verbreiterung, Mild-
Hybrid)
Technischer Bericht zur Erteilung des Nachtrags 1 einer Genehmigung nach UN-Regelung R 124
Technical report on the granting of a supplement 1 to an authorisation in accordance with UN
Regulation R 124
ECE Genehmig. Nr. / ECE Approv. No. : E1 124R-002427
Gutachten Nr. / Report No. : CE-000385-01-0-233
Anlage-Nr. / Attachment no. : AB4
Seite / Page : 3/4
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Teiletyp / Part type : C38 9520
Typ(en) / Type(s): ABE / EG-Genehmigung(en) / ABE / EC approval(s):
R2CGLC e1*2018/858*00186*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen / Auflagen und Hinweise
Engine power Trade names Permitted tyre sizes, conditions if Conditions and notes
applicable
Vorderachse / Front Hinterachse /
(kW)
axle Rear axle
8½Jx20H2, 9½Jx20H2,
ET34,5 ET35,5
145 bis 185 Mercedes GLC 255/45R20 285/40R20 A03) A05) A06) A10)
(X254, C254, mit A94) A11f) BF1) ER1)
R124 E1*124R00/04*2427*01
Verbreiterung, Plug-in-
Hybrid)
Auflagen und Hinweise / Conditions and notes
A03) Die Räder dürfen nur an Fahrzeugvarianten / -Versionen verwendet werden, bei denen die
Raddimension als Serienradgröße im COC-Papier genannt ist, und nur in Verbindung mit der
dort genannten Serienreifengröße.
The wheels may only be used on vehicle variants/versions for which the wheel dimension is
specified as the standard wheel size in the COC document, and only in conjunction with the
standard tyre size specified there.
Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Die Verwendbarkeit von
Schneeketten ist der Betriebsanleitung des Fahrzeugs zu entnehmen oder wird durch eine
Auflage im Gutachten erlaubt.
The minimum required speed ranges and load capacities of the tyres to be used can be found
in the vehicle documents. The usability of snow chains can be found in the vehicle's operating
instructions or is permitted by a condition in the expert opinion.
Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S genannt, so sind
hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit Schneeflocke,
wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
If tires with the M+S marking are mentioned in the area of use or the requirements, this only
refers to and permits tires that have the mountain top with snowflake pictogram as described
in §36 StVZO/UN ECE R117.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
Only tubeless tires with rubber or metal valves are permitted. The valves must comply with DIN,
E.T.R.T.O. or TRA standards, should be as short as possible and must not protrude beyond the
wheel contour.
A06) Zur Befestigung der Räder dürfen nur die den Fahrzeugtypen zugeordneten Befestigungsteile
(Auflagen BF..) verwendet werden.
Only the fastening parts assigned to the vehicle types (according to requirements BF..) may
be used to fasten the wheels.
Technischer Bericht zur Erteilung des Nachtrags 1 einer Genehmigung nach UN-Regelung R 124
Technical report on the granting of a supplement 1 to an authorisation in accordance with UN
Regulation R 124
ECE Genehmig. Nr. / ECE Approv. No. : E1 124R-002427
Gutachten Nr. / Report No. : CE-000385-01-0-233
Anlage-Nr. / Attachment no. : AB4
Seite / Page : 4/4
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Teiletyp / Part type : C38 9520
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
The wheels may only be balanced on the inside with adhesive weights. Depending on the brake
equipment, the attachment of balancing weights below the rim well and/or the rim shoulder
may be restricted.
A11e) Nur zulässig an Fahrzeugen mit Mild-Hybrid Antrieb, dass sind Fahrzeuge (FZ), die in der
Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....", eingetragen haben.
R124 E1*124R00/04*2427*01
Only permitted on vehicles with a mild hybrid drive, i.e. vehicles (FC) that are entered in the
registration certificate part 1 (FC licence) under P.3 " Hybr. ....".
A11f) Nur zulässig an Fahrzeugen mit Plug-in-Hybrid, dass sind Fahrzeuge (FZ), die in der
Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....", eingetragen haben.
Only permitted on vehicles with plug-in hybrid, i.e. vehicles (FC) that are entered in the
registration certificate part 1 (vehicle registration certificate) under P.3 " Hybr. ....".
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
The use of fine snow chains with a thickness of no more than 12 mm is only permitted on the
wheels of the rear axle (see also the vehicle manufacturer's operating instructions).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
The following mounting parts supplied by the wheel manufacturer must be used:
Achse / Axis: 1+2
Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Schaftlänge 42 mm
wheel bolt, sphere Ø28 mm, Thread M14x1,5, Shank length 42 mm
Zubehörkit / Accessory kit: Z 85 OR
Anzugsmoment / Tightening torque: 150 Nm
ER1) Das Sonderrad (gepr. Radlast) an Achse 2 ist in Verbindung mit dieser Reifengröße nur
zulässig bis zu einer Achslast von 1700 kg. Das gilt auch bei erhöhter Achslast im
Anhängerbetrieb gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
The special wheel (tested wheel load) on axle 2 is only permitted in conjunction with this tyre
size up to an axle load of 1700 kg. This also applies to increased axle load in trailer operation in
accordance with the vehicle documents (box 22 or item 33).
Die Anlage AB4 mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Räder Typ
C38 9520 des Auftraggebers CMS Automotive Trading GmbH
The attachment AB4 with pages 1-4 is only valid in conjunction with the expert opinion for wheel type
C38 9520 of the client CMS Automotive Trading GmbH
Geschäftsstelle Essen, 28.08.2025
