Technischer Bericht zur Erteilung des Nachtrags 1 einer Genehmigung nach UN-Regelung R 124
Technical report on the granting of a supplement 1 to an authorisation in accordance with UN
Regulation R 124
ECE Genehmig. Nr. / ECE Approv. No. : E1 124R-002509
Gutachten Nr. / Report No. : CE-000414-01-0-233
Anlage-Nr. / Attachment no. : 8e
Seite / Page : 2/4
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Teiletyp / Part type : C23 707
Verwendungsbereich / Area of application
Fahrzeughersteller oder OPEL
Marke: / Manufacturer or brand:
Radbefestigung / Wheel fixing
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel Axis Description of the mounting parts Accessory moment
Edition kit Tightening
moment
R124 E1*124R00/04*2509*01
BF1 1+2 Serien-Radschraube, Flachbund, beweglich, 120 Nm
Gewinde M12x1,25, Schaftlänge 36,5 mm
Series-wheel bolt, flat waistband, mobile,
Thread M12x1,25, shank length 36,5 mm
Typ(en) / Type(s): ABE / EG-Genehmigung(en) / ABE / EC approval(s):
Z e2*2007/46*0597*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
Engine power Trade names Permissible tyre sizes Conditions and notes
vorne und hinten, ggf. Auflagen
(kW) front and back, conditions if necessary
75 bis 133 Opel Grandland, 215/65R17 A03) A05) A06) A10)
Grandland X A11j) BF1)
Typ(en) / Type(s): ABE / EG-Genehmigung(en) / ABE / EC approval(s):
Z e2*2007/46*0597*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
Engine power Trade names Permissible tyre sizes Conditions and notes
vorne und hinten, ggf. Auflagen
(kW) front and back, conditions if necessary
133 bis 147 Opel Grandland Hybrid, 215/65R17 A03) A05) A06) A10)
Grandland X Hybrid A11) BF1)

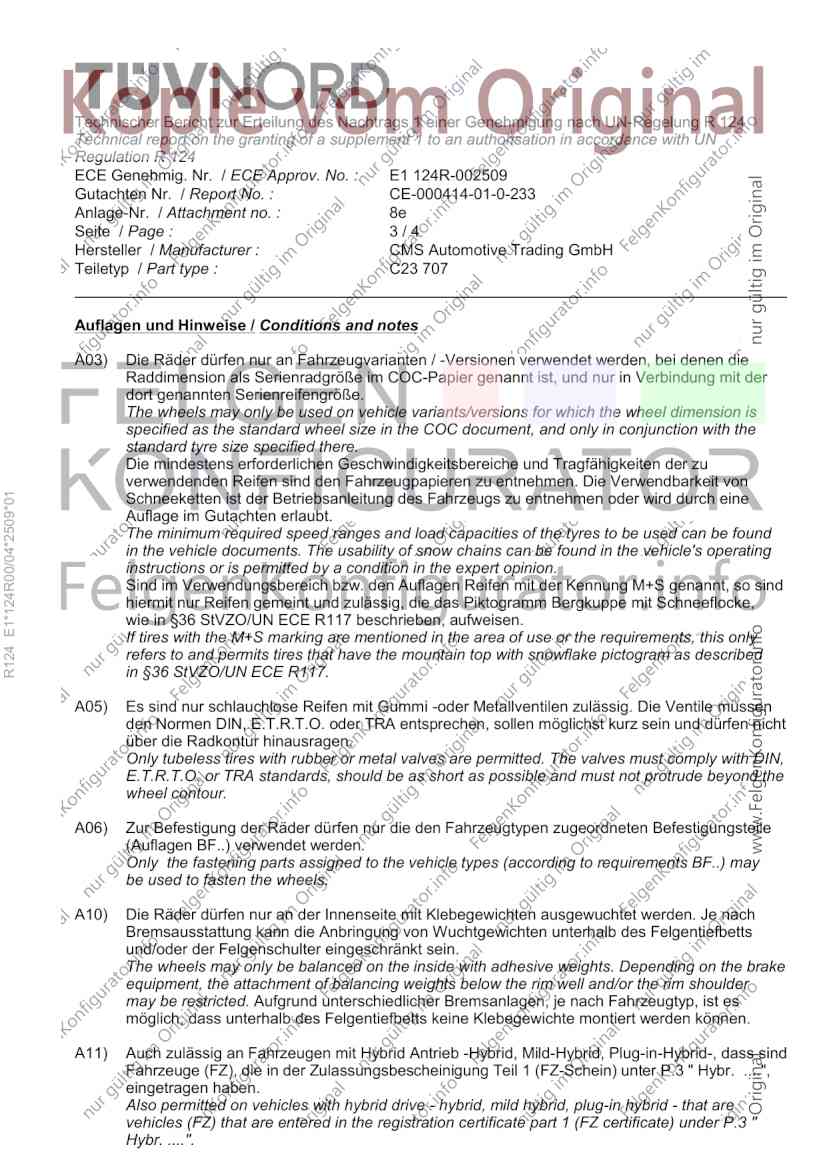

Technischer Bericht zur Erteilung des Nachtrags 1 einer Genehmigung nach UN-Regelung R 124
Technical report on the granting of a supplement 1 to an authorisation in accordance with UN
Regulation R 124
ECE Genehmig. Nr. / ECE Approv. No. : E1 124R-002509
Gutachten Nr. / Report No. : CE-000414-01-0-233
Anlage-Nr. / Attachment no. : 8e
Seite / Page : 3/4
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Teiletyp / Part type : C23 707
Auflagen und Hinweise / Conditions and notes
A03) Die Räder dürfen nur an Fahrzeugvarianten / -Versionen verwendet werden, bei denen die
Raddimension als Serienradgröße im COC-Papier genannt ist, und nur in Verbindung mit der
dort genannten Serienreifengröße.
The wheels may only be used on vehicle variants/versions for which the wheel dimension is
specified as the standard wheel size in the COC document, and only in conjunction with the
standard tyre size specified there.
Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Die Verwendbarkeit von
R124 E1*124R00/04*2509*01
Schneeketten ist der Betriebsanleitung des Fahrzeugs zu entnehmen oder wird durch eine
Auflage im Gutachten erlaubt.
The minimum required speed ranges and load capacities of the tyres to be used can be found
in the vehicle documents. The usability of snow chains can be found in the vehicle's operating
instructions or is permitted by a condition in the expert opinion.
Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S genannt, so sind
hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit Schneeflocke,
wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
If tires with the M+S marking are mentioned in the area of use or the requirements, this only
refers to and permits tires that have the mountain top with snowflake pictogram as described
in §36 StVZO/UN ECE R117.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
Only tubeless tires with rubber or metal valves are permitted. The valves must comply with DIN,
E.T.R.T.O. or TRA standards, should be as short as possible and must not protrude beyond the
wheel contour.
A06) Zur Befestigung der Räder dürfen nur die den Fahrzeugtypen zugeordneten Befestigungsteile
(Auflagen BF..) verwendet werden.
Only the fastening parts assigned to the vehicle types (according to requirements BF..) may
be used to fasten the wheels.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
The wheels may only be balanced on the inside with adhesive weights. Depending on the brake
equipment, the attachment of balancing weights below the rim well and/or the rim shoulder
may be restricted. Aufgrund unterschiedlicher Bremsanlagen, je nach Fahrzeugtyp, ist es
möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.
Also permitted on vehicles with hybrid drive - hybrid, mild hybrid, plug-in hybrid - that are
vehicles (FZ) that are entered in the registration certificate part 1 (FZ certificate) under P.3 "
Hybr. ....".

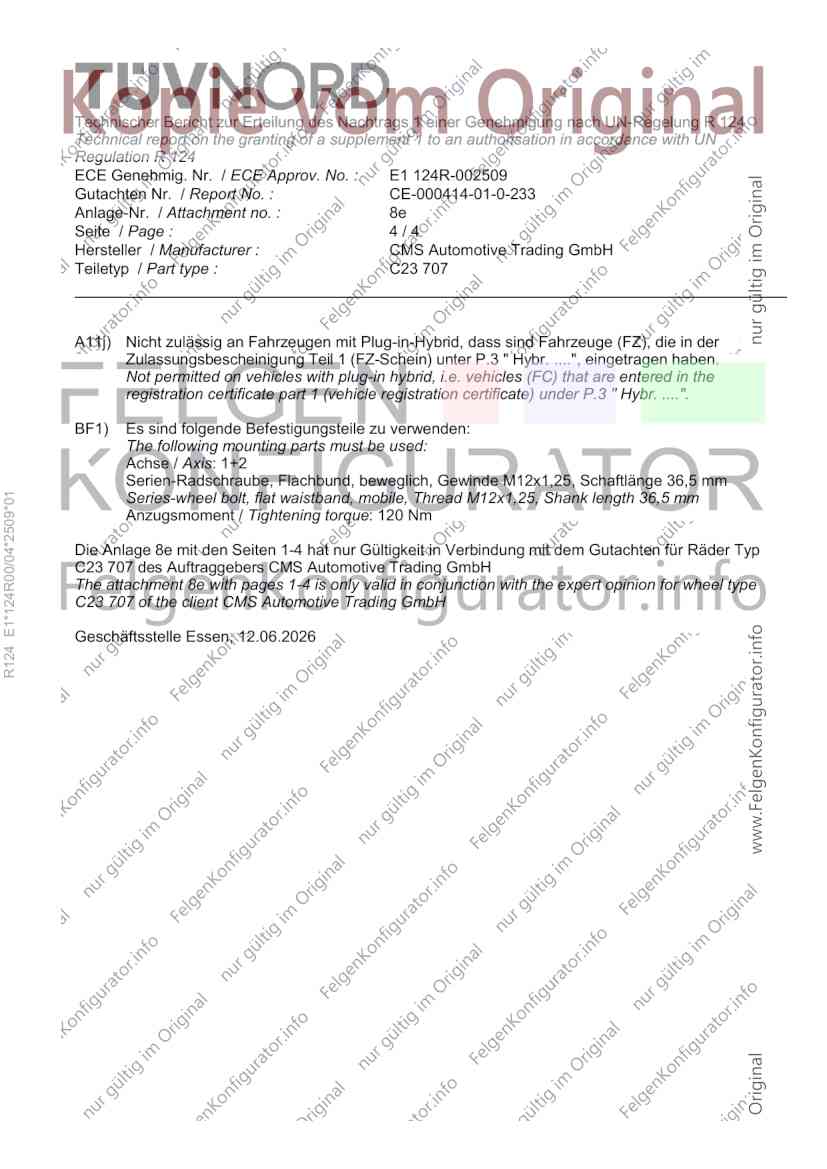

Technischer Bericht zur Erteilung des Nachtrags 1 einer Genehmigung nach UN-Regelung R 124
Technical report on the granting of a supplement 1 to an authorisation in accordance with UN
Regulation R 124
ECE Genehmig. Nr. / ECE Approv. No. : E1 124R-002509
Gutachten Nr. / Report No. : CE-000414-01-0-233
Anlage-Nr. / Attachment no. : 8e
Seite / Page : 4/4
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Teiletyp / Part type : C23 707
A11j) Nicht zulässig an Fahrzeugen mit Plug-in-Hybrid, dass sind Fahrzeuge (FZ), die in der
Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....", eingetragen haben.
Not permitted on vehicles with plug-in hybrid, i.e. vehicles (FC) that are entered in the
registration certificate part 1 (vehicle registration certificate) under P.3 " Hybr. ....".
BF1) Es sind folgende Befestigungsteile zu verwenden:
The following mounting parts must be used:
Achse / Axis: 1+2
Serien-Radschraube, Flachbund, beweglich, Gewinde M12x1,25, Schaftlänge 36,5 mm
R124 E1*124R00/04*2509*01
Series-wheel bolt, flat waistband, mobile, Thread M12x1,25, Shank length 36,5 mm
Anzugsmoment / Tightening torque: 120 Nm
Die Anlage 8e mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Räder Typ
C23 707 des Auftraggebers CMS Automotive Trading GmbH
The attachment 8e with pages 1-4 is only valid in conjunction with the expert opinion for wheel type
C23 707 of the client CMS Automotive Trading GmbH
Geschäftsstelle Essen, 12.06.2026
