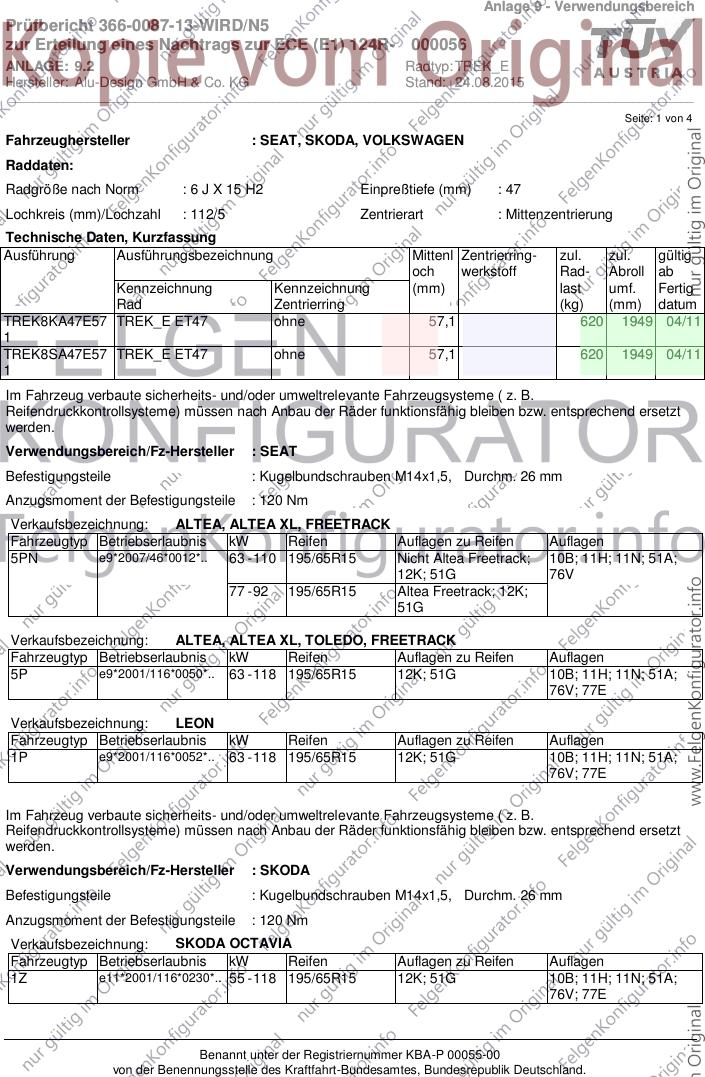

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0087-13-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000056
ANLAGE: 9.2 Radtyp: TREK_E
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : SEAT, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 47
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREK8KA47E57 TREK_E ET47 ohne 57,1 620 1949 04/11
1
TREK8SA47E57 TREK_E ET47 ohne 57,1 620 1949 04/11
1
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Räder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kugelbundschrauben M14x1,5, Durchm. 26 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 63 - 110 195/65R15 Nicht Altea Freetrack; 10B; 11H; 11N; 51A;
12K; 51G 76V
77 - 92 195/65R15 Altea Freetrack; 12K;
51G
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 63 - 118 195/65R15 12K; 51G 10B; 11H; 11N; 51A;
76V; 77E
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 63 - 118 195/65R15 12K; 51G 10B; 11H; 11N; 51A;
76V; 77E
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Räder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Durchm. 26 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.. 55 - 118 195/65R15 12K; 51G 10B; 11H; 11N; 51A;
76V; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0087-13-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000056
ANLAGE: 9.2 Radtyp: TREK_E
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________

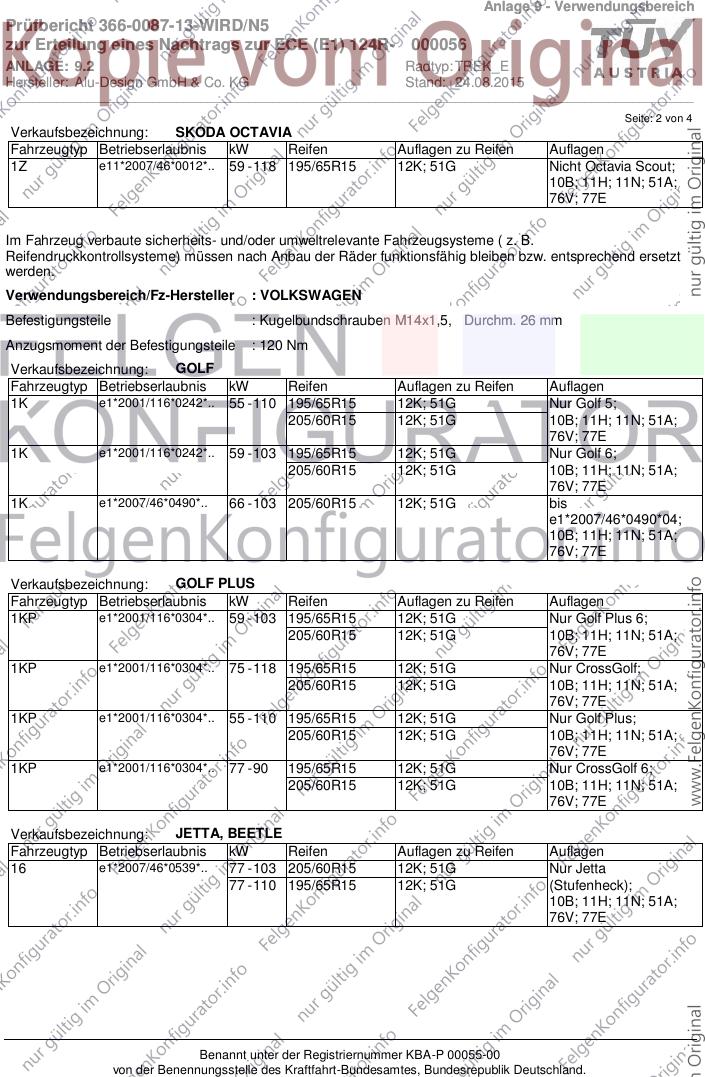

Seite: 2 von 4
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2007/46*0012*.. 59 - 118 195/65R15 12K; 51G Nicht Octavia Scout;
10B; 11H; 11N; 51A;
76V; 77E
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Räder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Durchm. 26 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 55 - 110 195/65R15 12K; 51G Nur Golf 5;
205/60R15 12K; 51G 10B; 11H; 11N; 51A;
76V; 77E
1K e1*2001/116*0242*.. 59 - 103 195/65R15 12K; 51G Nur Golf 6;
205/60R15 12K; 51G 10B; 11H; 11N; 51A;
76V; 77E
1K e1*2007/46*0490*.. 66 - 103 205/60R15 12K; 51G bis
e1*2007/46*0490*04;
10B; 11H; 11N; 51A;
76V; 77E
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 59 - 103 195/65R15 12K; 51G Nur Golf Plus 6;
205/60R15 12K; 51G 10B; 11H; 11N; 51A;
76V; 77E
1KP e1*2001/116*0304*.. 75 - 118 195/65R15 12K; 51G Nur CrossGolf;
205/60R15 12K; 51G 10B; 11H; 11N; 51A;
76V; 77E
1KP e1*2001/116*0304*.. 55 - 110 195/65R15 12K; 51G Nur Golf Plus;
205/60R15 12K; 51G 10B; 11H; 11N; 51A;
76V; 77E
1KP e1*2001/116*0304*.. 77 - 90 195/65R15 12K; 51G Nur CrossGolf 6;
205/60R15 12K; 51G 10B; 11H; 11N; 51A;
76V; 77E
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 103 205/60R15 12K; 51G Nur Jetta
77 - 110 195/65R15 12K; 51G (Stufenheck);
10B; 11H; 11N; 51A;
76V; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0087-13-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000056
ANLAGE: 9.2 Radtyp: TREK_E
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________
Seite: 3 von 4
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 59 - 90 195/65R15 GOLF 6 (Variant); 12K; JETTA (Limousine);
51G GOLF (Variant);
59 - 103 195/65R15 GOLF (Variant); 12K; GOLF 6 (Variant);
51G
205/60R15 GOLF (Variant); 12K; 10B; 11H; 11N; 51A;
51G
66 - 110 195/65R15 JETTA (Limousine); 76V; 77E
12K; 51G
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1t DE*2007/46*0506*.. 66 - 103 195/65R15 nicht CrossTouran; 10B; 11H; 11N; 51A;
12K; 51G 76V; 77E
77 - 103 195/65R15 nur CrossTouran; 12K;
51G; 52J
1t e1*2007/46*0506*.. 66 - 103 195/65R15 12K; 51G 10B; 11H; 11N; 51A;
77 - 103 195/65R15 12K; 51G; 52J 76V; 77E
1T e1*2001/116*0211*.. 66 - 110 195/65R15 nicht CrossTouran; bis
12K; 51G e1*2001/116*0211*35;
75 - 103 195/65R15 nur CrossTouran; 12K; 10B; 11H; 11N; 51A;
51G; 52J 7BN; 76V; 77E
1T e1*2007/46*0357*.. 66 - 103 195/65R15 nicht CrossTouran; bis
12K; 51G e1*2007/46*0357*13;
75 - 103 195/65R15 nur CrossTouran; 12K; 10B; 11H; 11N; 51A;
51G; 52J 7BN; 76V; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0087-13-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000056
ANLAGE: 9.2 Radtyp: TREK_E
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________
Seite: 4 von 4
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7BN) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
