Prüfbericht / Test Report ECE R124 000767
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55054115 (04. Ausfertigung /04. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7Jx17H2 Typ / Type AT 707
Hersteller / Manufacturer ATS Leichtmetallräder GmbH

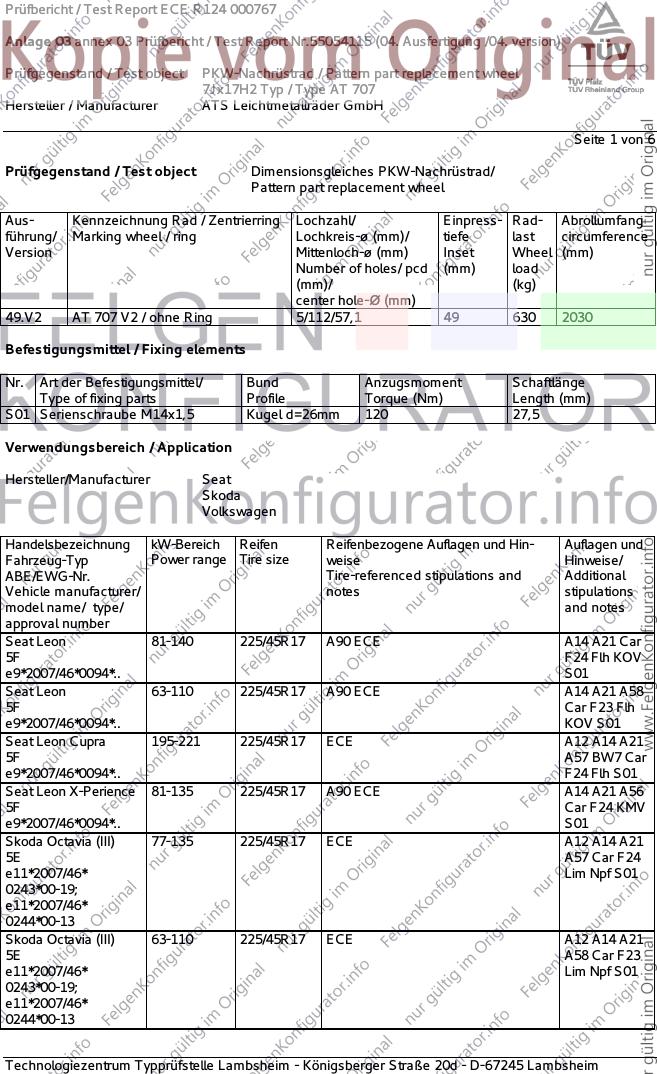

Seite 1 von 6
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad/
Pattern part replacement wheel
Aus- Kennzeichnung Rad / Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung/ Marking wheel / ring Lochkreis-ø (mm)/ tiefe last circumference
Version Mittenloch-ø (mm) Inset Wheel (mm)
Number of holes/ pcd (mm) load
(mm)/ (kg)
center hole-Ø (mm)
49.V2 AT 707 V2 / ohne Ring 5/112/57,1 49 630 2030
Befestigungsmittel / Fixing elements
Nr. Art der Befestigungsmittel/ Bund Anzugsmoment Schaftlänge
Type of fixing parts Profile Torque (Nm) Length (mm)
S01 Serienschraube M14x1,5 Kugel d=26mm 120 27,5
Verwendungsbereich / Application
Hersteller/Manufacturer Seat
Skoda
Volkswagen
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Power range Tire size weise Hinweise/
ABE/EWG-Nr. Tire-referenced stipulations and Additional
Vehicle manufacturer/ notes stipulations
model name/ type/ and notes
approval number
Seat Leon 81-140 225/45R17 A90 ECE A14 A21 Car
5F F24 Flh KOV
e9*2007/46*0094*.. S01
Seat Leon 63-110 225/45R17 A90 ECE A14 A21 A58
5F Car F23 Flh
e9*2007/46*0094*.. KOV S01
Seat Leon Cupra 195-221 225/45R17 ECE A12 A14 A21
5F A57 BW7 Car
e9*2007/46*0094*.. F24 Flh S01
Seat Leon X-Perience 81-135 225/45R17 A90 ECE A14 A21 A56
5F Car F24 KMV
e9*2007/46*0094*.. S01
Skoda Octavia (III) 77-135 225/45R17 ECE A12 A14 A21
5E A57 Car F24
e11*2007/46* Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 225/45R17 ECE A12 A14 A21
5E A58 Car F23
e11*2007/46* Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 000767
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55054115 (04. Ausfertigung /04. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7Jx17H2 Typ / Type AT 707
Hersteller / Manufacturer ATS Leichtmetallräder GmbH

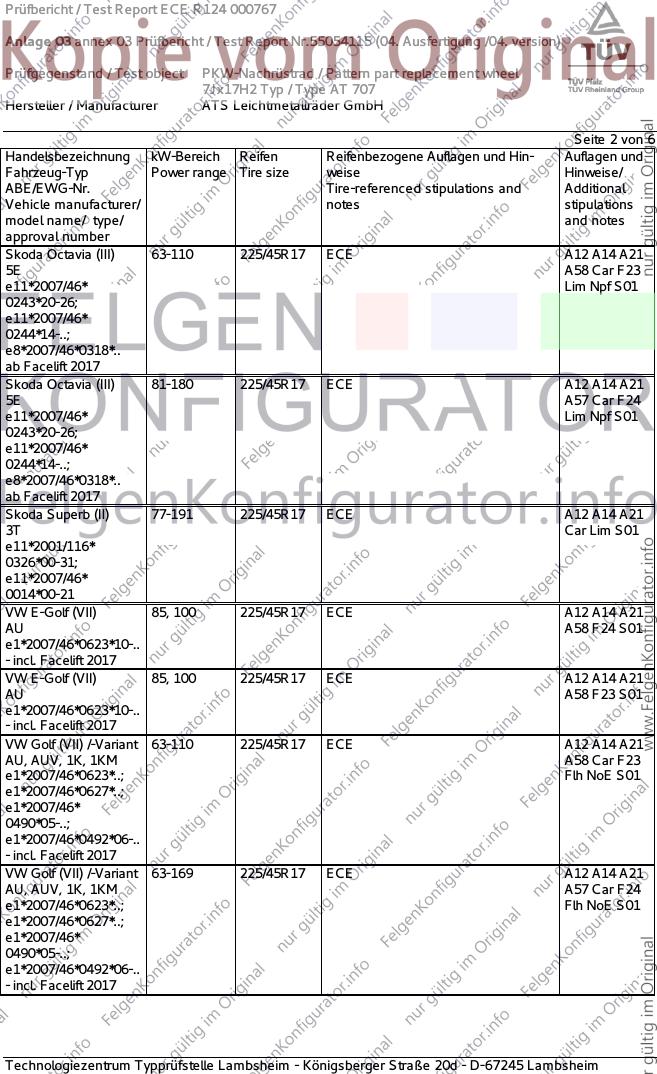

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Power range Tire size weise Hinweise/
ABE/EWG-Nr. Tire-referenced stipulations and Additional
Vehicle manufacturer/ notes stipulations
model name/ type/ and notes
approval number
Skoda Octavia (III) 63-110 225/45R17 ECE A12 A14 A21
5E A58 Car F23
e11*2007/46* Lim Npf S01
0243*20-26;
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-180 225/45R17 ECE A12 A14 A21
5E A57 Car F24
e11*2007/46* Lim Npf S01
0243*20-26;
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (II) 77-191 225/45R17 ECE A12 A14 A21
3T Car Lim S01
e11*2001/116*
0326*00-31;
e11*2007/46*
0014*00-21
VW E-Golf (VII) 85, 100 225/45R17 ECE A12 A14 A21
AU A58 F24 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 225/45R17 ECE A12 A14 A21
AU A58 F23 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-110 225/45R17 ECE A12 A14 A21
AU, AUV, 1K, 1KM A58 Car F23
e1*2007/46*0623*..; Flh NoE S01
e1*2007/46*0627*..;
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-169 225/45R17 ECE A12 A14 A21
AU, AUV, 1K, 1KM A57 Car F24
e1*2007/46*0623*..; Flh NoE S01
e1*2007/46*0627*..;
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 000767
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55054115 (04. Ausfertigung /04. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7Jx17H2 Typ / Type AT 707
Hersteller / Manufacturer ATS Leichtmetallräder GmbH

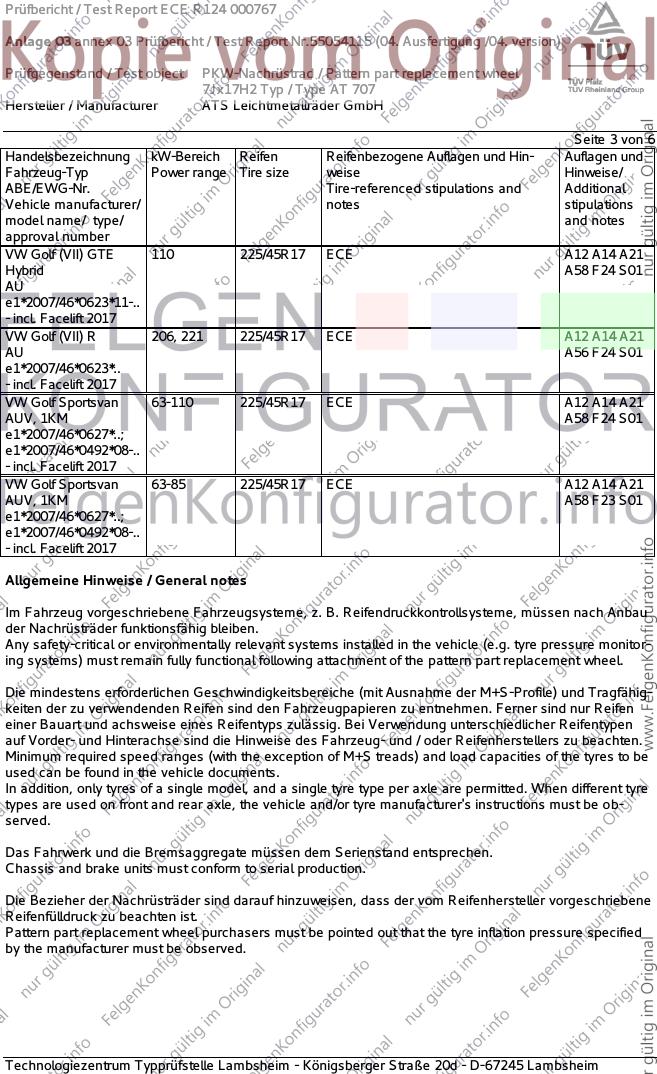

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Power range Tire size weise Hinweise/
ABE/EWG-Nr. Tire-referenced stipulations and Additional
Vehicle manufacturer/ notes stipulations
model name/ type/ and notes
approval number
VW Golf (VII) GTE 110 225/45R17 ECE A12 A14 A21
Hybrid A58 F24 S01
AU
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206, 221 225/45R17 ECE A12 A14 A21
AU A56 F24 S01
e1*2007/46*0623*..
- incl. Facelift 2017
VW Golf Sportsvan 63-110 225/45R17 ECE A12 A14 A21
AUV, 1KM A58 F24 S01
e1*2007/46*0627*..;
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-85 225/45R17 ECE A12 A14 A21
AUV, 1KM A58 F23 S01
e1*2007/46*0627*..;
e1*2007/46*0492*08-..
- incl. Facelift 2017
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau
der Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure monitor-
ing systems) must remain fully functional following attachment of the pattern part replacement wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähig-
keiten der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur Reifen
einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen
auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to be
used can be found in the vehicle documents.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different tyre
types are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be ob-
served.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure specified
by the manufacturer must be observed.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 000767
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55054115 (04. Ausfertigung /04. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7Jx17H2 Typ / Type AT 707
Hersteller / Manufacturer ATS Leichtmetallräder GmbH

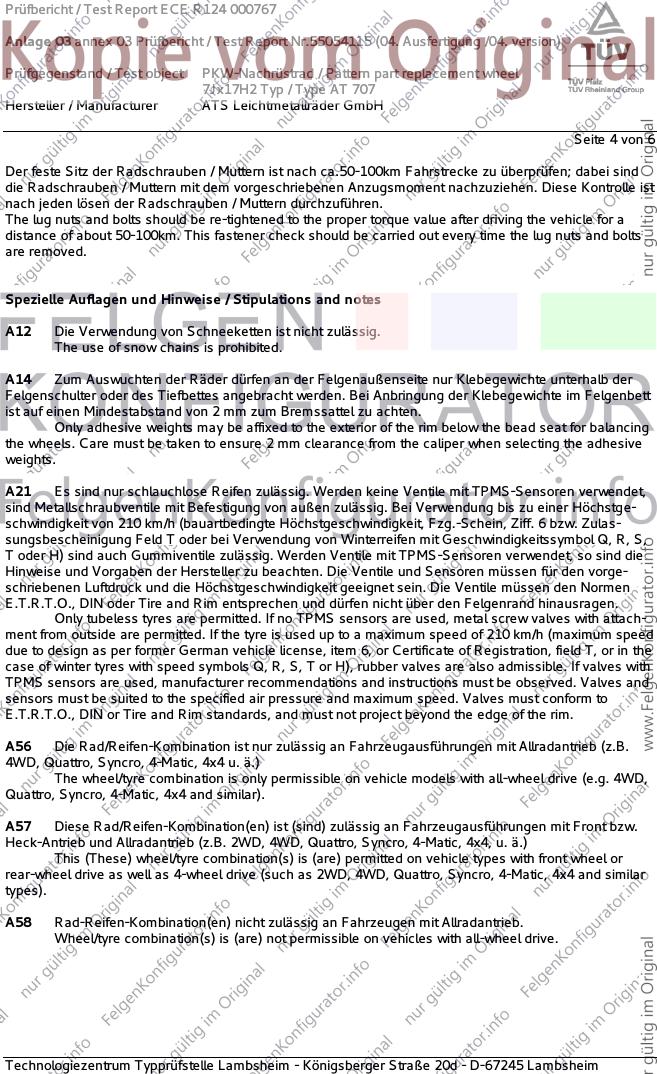

Seite 4 von 6
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei sind
die Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese Kontrolle ist
nach jeden lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a
distance of about 50-100km. This fastener check should be carried out every time the lug nuts and bolts
are removed.
Spezielle Auflagen und Hinweise / Stipulations and notes
A12 Die Verwendung von Schneeketten ist nicht zulässig.
The use of snow chains is prohibited.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Only adhesive weights may be affixed to the exterior of the rim below the bead seat for balancing
the wheels. Care must be taken to ensure 2 mm clearance from the caliper when selecting the adhesive
weights.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer Höchstge-
schwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw. Zulas-
sungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorge-
schriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, metal screw valves with attach-
ment from outside are permitted. If the tyre is used up to a maximum speed of 210 km/h (maximum speed
due to design as per former German vehicle license, item 6, or Certificate of Registration, field T, or in the
case of winter tyres with speed symbols Q, R, S, T or H), rubber valves are also admissible. If valves with
TPMS sensors are used, manufacturer recommendations and instructions must be observed. Valves and
sensors must be suited to the specified air pressure and maximum speed. Valves must conform to
E.T.R.T.O., DIN or Tire and Rim standards, and must not project beyond the edge of the rim.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
The wheel/tyre combination is only permissible on vehicle models with all-wheel drive (e.g. 4WD,
Quattro, Syncro, 4-Matic, 4x4 and similar).
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or
rear-wheel drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and similar
types).
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Wheel/tyre combination(s) is (are) not permissible on vehicles with all-wheel drive.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 000767
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55054115 (04. Ausfertigung /04. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7Jx17H2 Typ / Type AT 707
Hersteller / Manufacturer ATS Leichtmetallräder GmbH

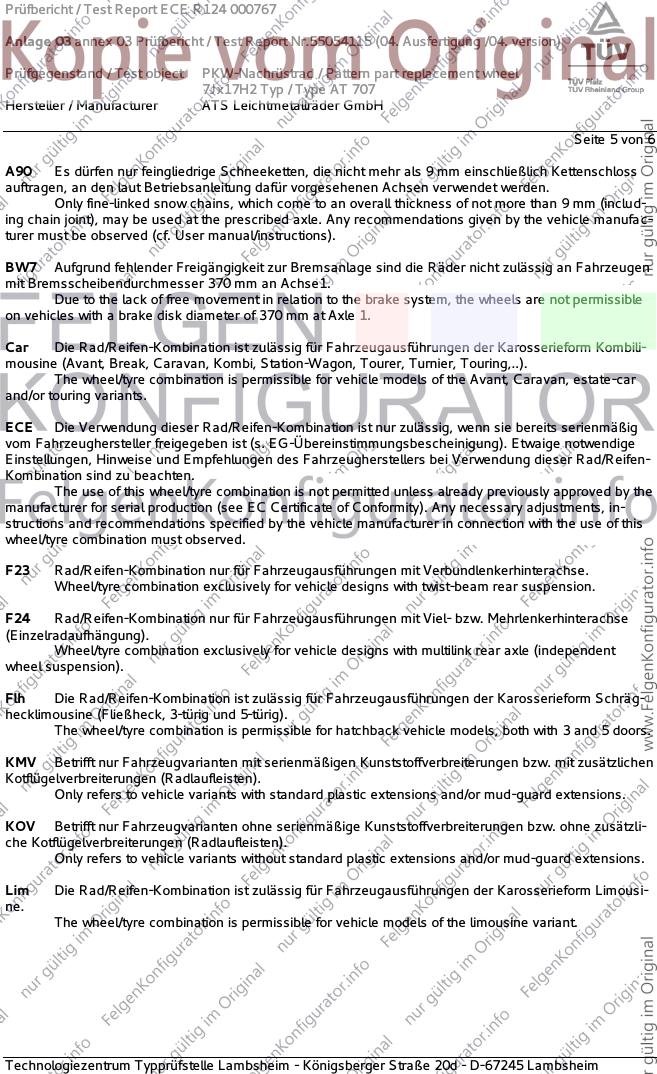

Seite 5 von 6
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Only fine-linked snow chains, which come to an overall thickness of not more than 9 mm (includ-
ing chain joint), may be used at the prescribed axle. Any recommendations given by the vehicle manufac-
turer must be observed (cf. User manual/instructions).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Due to the lack of free movement in relation to the brake system, the wheels are not permissible
on vehicles with a brake disk diameter of 370 mm at Axle 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
The wheel/tyre combination is permissible for vehicle models of the Avant, Caravan, estate-car
and/or touring variants.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmäßig
vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige notwendige
Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser Rad/Reifen-
Kombination sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by the
manufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments, in-
structions and recommendations specified by the vehicle manufacturer in connection with the use of this
wheel/tyre combination must observed.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Wheel/tyre combination exclusively for vehicle designs with twist-beam rear suspension.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Wheel/tyre combination exclusively for vehicle designs with multilink rear axle (independent
wheel suspension).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Schräg-
hecklimousine (Fließheck, 3-türig und 5-türig).
The wheel/tyre combination is permissible for hatchback vehicle models, both with 3 and 5 doors.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
Only refers to vehicle variants with standard plastic extensions and/or mud-guard extensions.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzli-
che Kotflügelverbreiterungen (Radlaufleisten).
Only refers to vehicle variants without standard plastic extensions and/or mud-guard extensions.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousi-
ne.
The wheel/tyre combination is permissible for vehicle models of the limousine variant.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 000767
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55054115 (04. Ausfertigung /04. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7Jx17H2 Typ / Type AT 707
Hersteller / Manufacturer ATS Leichtmetallräder GmbH

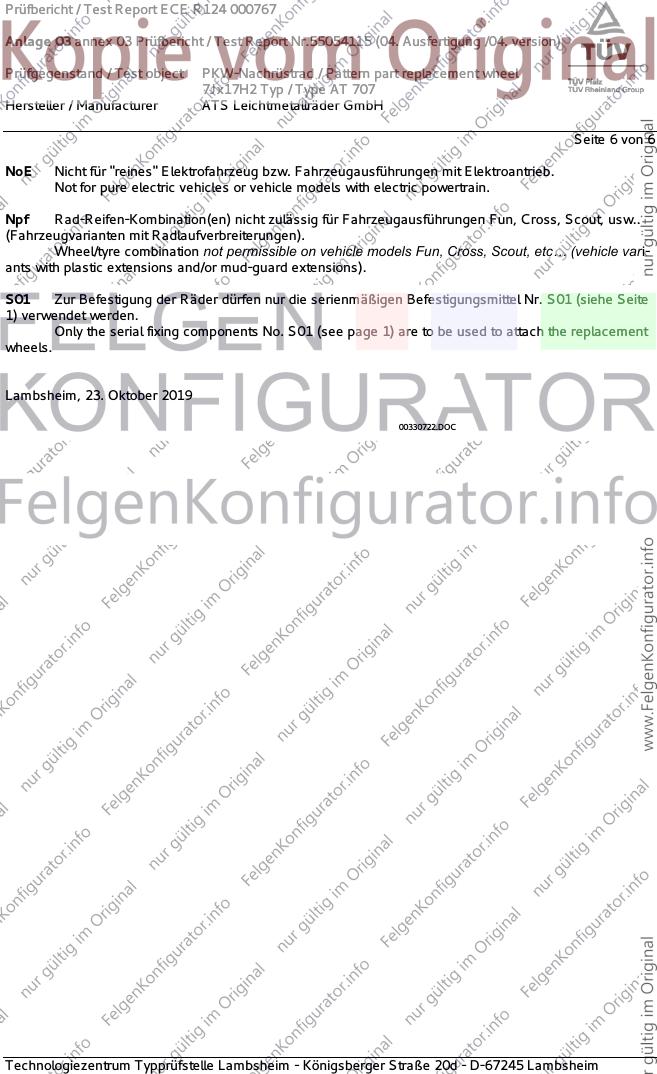

Seite 6 von 6
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Not for pure electric vehicles or vehicle models with electric powertrain.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw..
(Fahrzeugvarianten mit Radlaufverbreiterungen).
Wheel/tyre combination not permissible on vehicle models Fun, Cross, Scout, etc… (vehicle vari-
ants with plastic extensions and/or mud-guard extensions).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite
1) verwendet werden.
Only the serial fixing components No. S01 (see page 1) are to be used to attach the replacement
wheels.
Lambsheim, 23. Oktober 2019
00330722.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
