Prüfbericht / Test Report ECE R124 001190
Anlage 05 annex 05 Prüfbericht / Test Report Nr.55085816 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
6,5 J x 17 H2 Typ / Type 19275
Hersteller / Manufacturer O.Z. Spa
Seite 1 von 5
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad/
Pattern part replacement wheel
Aus- Kennzeichnung Rad / Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung/ Marking wheel / ring Lochkreis-ø (mm)/ tiefe last circumfer-
Version Mittenloch-ø (mm) Inset Wheel ence (mm)
Number of holes/ (mm) load
pcd (mm)/ (kg)
center hole-Ø (mm)
005 19275005 / ohne Ring 5/112/57,06 38 700 2175
Befestigungsmittel / Fixing elements
Nr. Art der Befestigungsmittel/ Bund Anzugsmoment Schaftlänge Artikel-Nr.
Type of fixing parts Profile Tourque (Nm) Length (mm) Part number
S01 Serienschraube M14x1,5 Kugel 140 27,5 Serie
D=26mm
Verwendungsbereich / Application
Hersteller/Manufacturer Skoda
Volkswagen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001190
Anlage 05 annex 05 Prüfbericht / Test Report Nr.55085816 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
6,5 J x 17 H2 Typ / Type 19275
Hersteller / Manufacturer O.Z. Spa
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Power range Tire size weise Hinweise/
ABE/EWG-Nr. Tire-referenced stipulations and Additional
Vehicle manufacturer/ notes stipulations
model name/ type/ and notes
approval number
Skoda Kodiaq 92-140 215/65R17 A33 ECE A14 A21 A57
NS S01
e8*2007/46*0249*
VW Tiguan (II) 85-176 215/65R17 A13 ECE A14 A21 A57
5N KOV S01
e1*2001/116*
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 215/65R17 A13 ECE 140 A14 A21 A57
Allspace KOV S01
5N
e1*2001/116*
0450*31-..
VW Tiguan (II) All- 110-176 215/65R17 A13 ECE 140 A14 A21 A57
space R-Line KMV S01
5N
e1*2001/116*
0450*31-..
- mit Radhaus-
Verbreiterungen
VW Tiguan (II) R-Line 85-176 215/65R17 A13 ECE A14 A21 A57
5N KMV S01
e1*2001/116*
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001190
Anlage 05 annex 05 Prüfbericht / Test Report Nr.55085816 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
6,5 J x 17 H2 Typ / Type 19275
Hersteller / Manufacturer O.Z. Spa

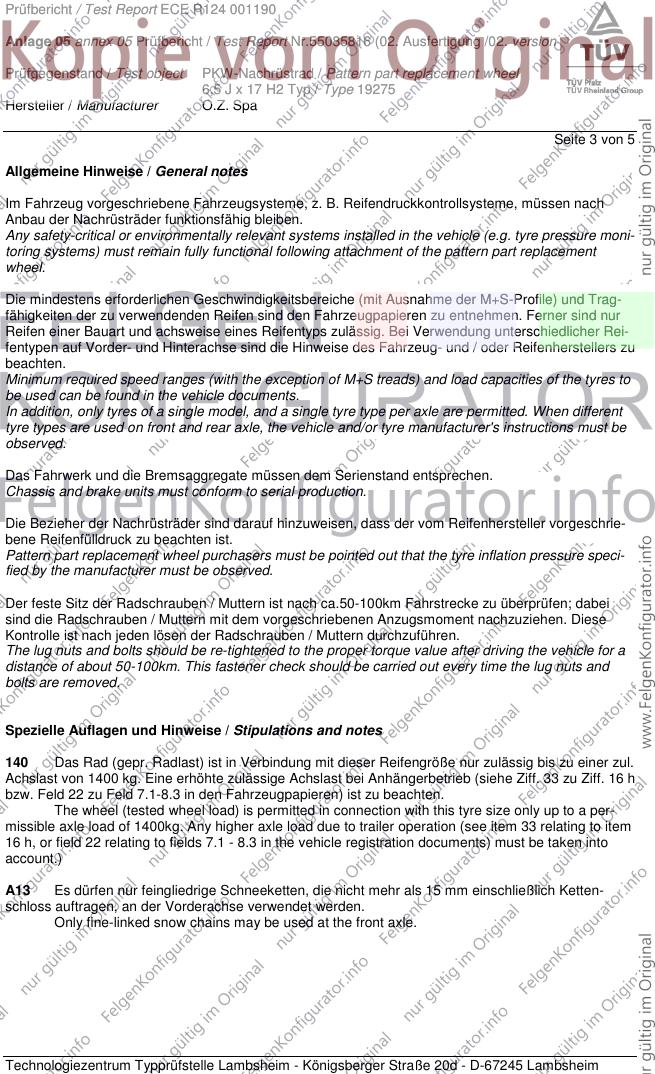

Seite 3 von 5
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure moni-
toring systems) must remain fully functional following attachment of the pattern part replacement
wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur
Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Rei-
fentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu
beachten.
Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to
be used can be found in the vehicle documents.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different
tyre types are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be
observed.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschrie-
bene Reifenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure speci-
fied by the manufacturer must be observed.
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei
sind die Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese
Kontrolle ist nach jeden lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a
distance of about 50-100km. This fastener check should be carried out every time the lug nuts and
bolts are removed.
Spezielle Auflagen und Hinweise / Stipulations and notes
140 Das Rad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer zul.
Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
The wheel (tested wheel load) is permitted in connection with this tyre size only up to a per-
missible axle load of 1400kg. Any higher axle load due to trailer operation (see item 33 relating to item
16 h, or field 22 relating to fields 7.1 - 8.3 in the vehicle registration documents) must be taken into
account.)
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Only fine-linked snow chains may be used at the front axle.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001190
Anlage 05 annex 05 Prüfbericht / Test Report Nr.55085816 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
6,5 J x 17 H2 Typ / Type 19275
Hersteller / Manufacturer O.Z. Spa

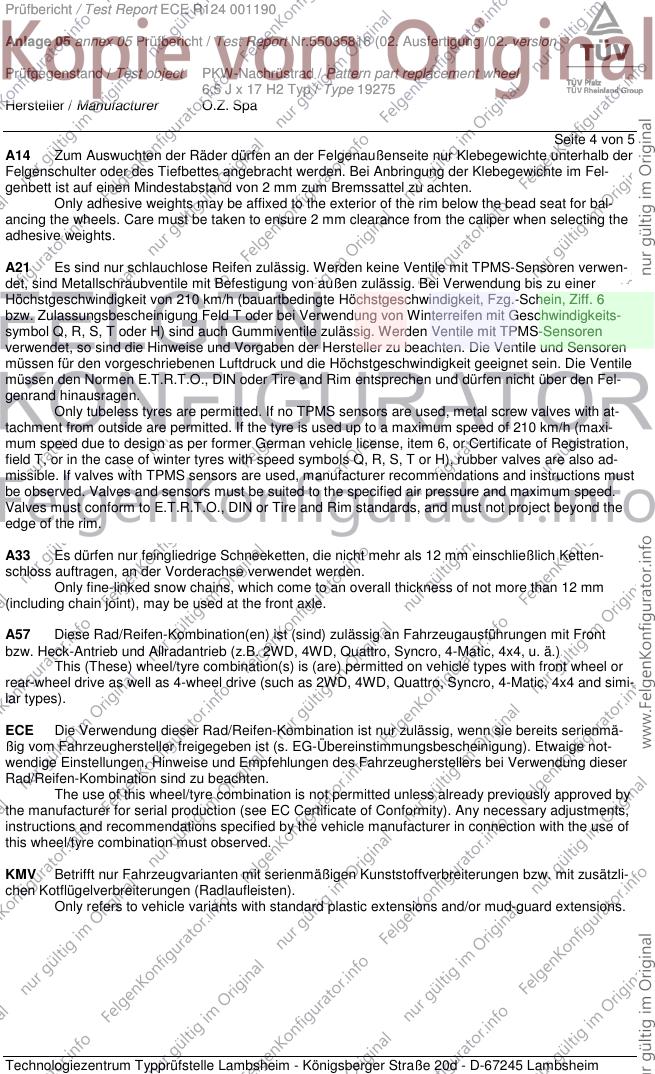

Seite 4 von 5
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Only adhesive weights may be affixed to the exterior of the rim below the bead seat for bal-
ancing the wheels. Care must be taken to ensure 2 mm clearance from the caliper when selecting the
adhesive weights.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, metal screw valves with at-
tachment from outside are permitted. If the tyre is used up to a maximum speed of 210 km/h (maxi-
mum speed due to design as per former German vehicle license, item 6, or Certificate of Registration,
field T, or in the case of winter tyres with speed symbols Q, R, S, T or H), rubber valves are also ad-
missible. If valves with TPMS sensors are used, manufacturer recommendations and instructions must
be observed. Valves and sensors must be suited to the specified air pressure and maximum speed.
Valves must conform to E.T.R.T.O., DIN or Tire and Rim standards, and must not project beyond the
edge of the rim.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Only fine-linked snow chains, which come to an overall thickness of not more than 12 mm
(including chain joint), may be used at the front axle.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or
rear-wheel drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and simi-
lar types).
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmä-
ßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige not-
wendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser
Rad/Reifen-Kombination sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by
the manufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments,
instructions and recommendations specified by the vehicle manufacturer in connection with the use of
this wheel/tyre combination must observed.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Only refers to vehicle variants with standard plastic extensions and/or mud-guard extensions.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001190
Anlage 05 annex 05 Prüfbericht / Test Report Nr.55085816 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
6,5 J x 17 H2 Typ / Type 19275
Hersteller / Manufacturer O.Z. Spa

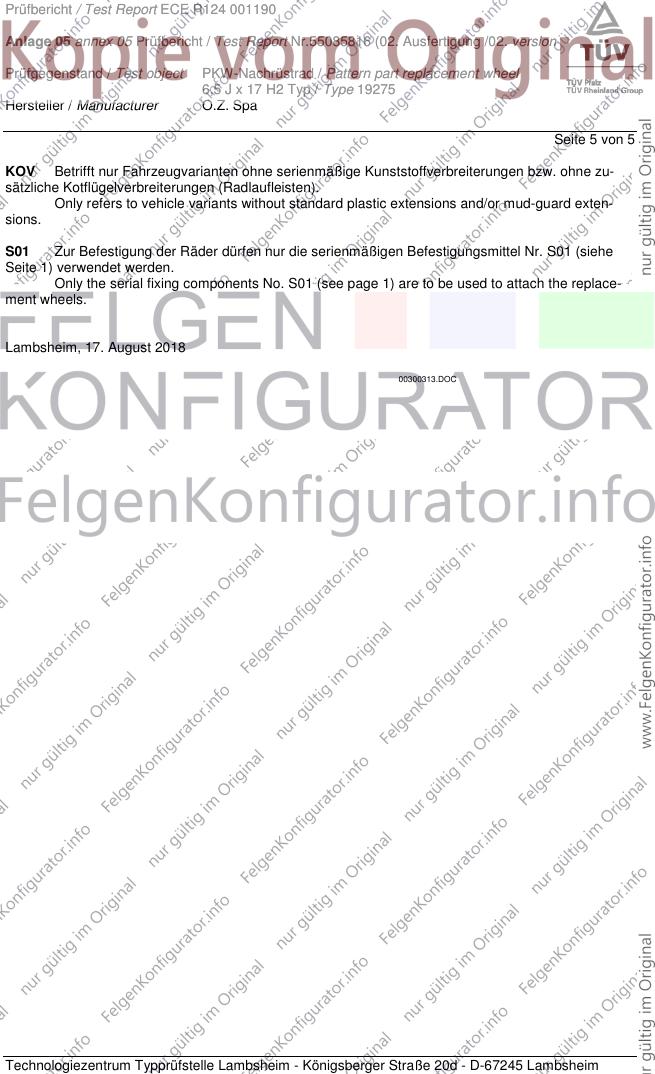

Seite 5 von 5
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Only refers to vehicle variants without standard plastic extensions and/or mud-guard exten-
sions.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Only the serial fixing components No. S01 (see page 1) are to be used to attach the replace-
ment wheels.
Lambsheim, 17. August 2018
00300313.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
