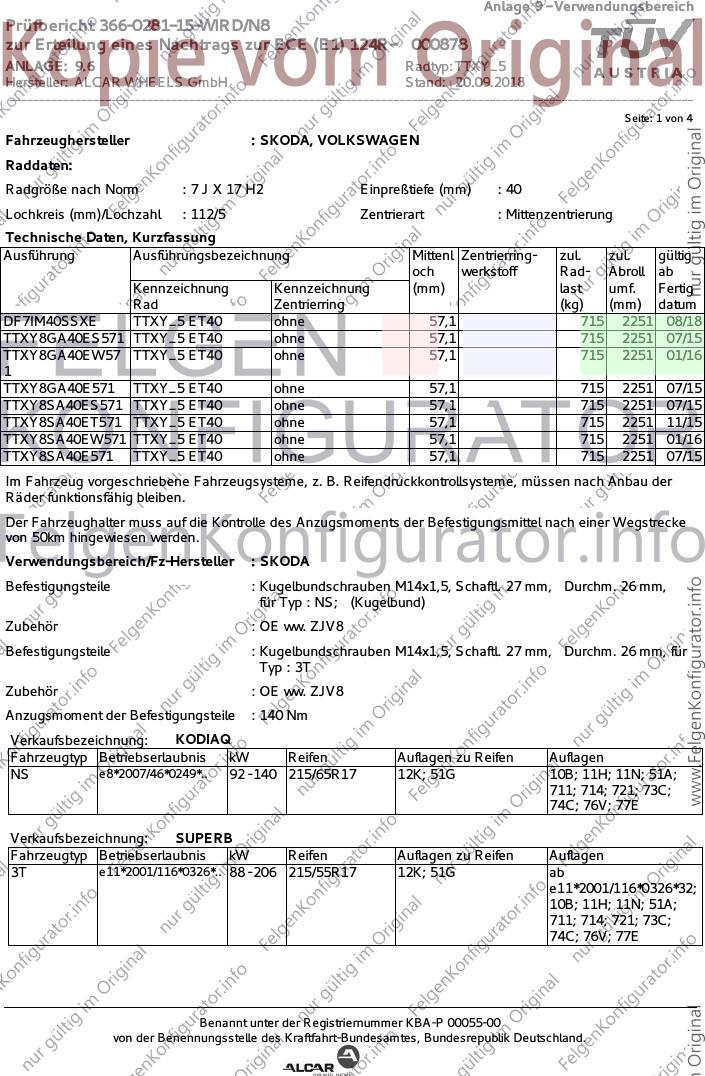

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0281-15-WIRD/N8
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000878
ANLAGE: 9.6 Radtyp: TTXY_5
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
DF7IM40SSXE TTXY_5 ET40 ohne 57,1 715 2251 08/18
TTXY8GA40ES571 TTXY_5 ET40 ohne 57,1 715 2251 07/15
TTXY8GA40EW57 TTXY_5 ET40 ohne 57,1 715 2251 01/16
1
TTXY8GA40E571 TTXY_5 ET40 ohne 57,1 715 2251 07/15
TTXY8SA40ES571 TTXY_5 ET40 ohne 57,1 715 2251 07/15
TTXY8SA40ET571 TTXY_5 ET40 ohne 57,1 715 2251 11/15
TTXY8SA40EW571 TTXY_5 ET40 ohne 57,1 715 2251 01/16
TTXY8SA40E571 TTXY_5 ET40 ohne 57,1 715 2251 07/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm,
für Typ : NS; (Kugelbund)
Zubehör : OE ww. ZJV8
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm, für
Typ : 3T
Zubehör : OE ww. ZJV8
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: KODIAQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NS e8*2007/46*0249*.. 92 - 140 215/65R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.. 88 - 206 215/55R17 12K; 51G ab
e11*2001/116*0326*32;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

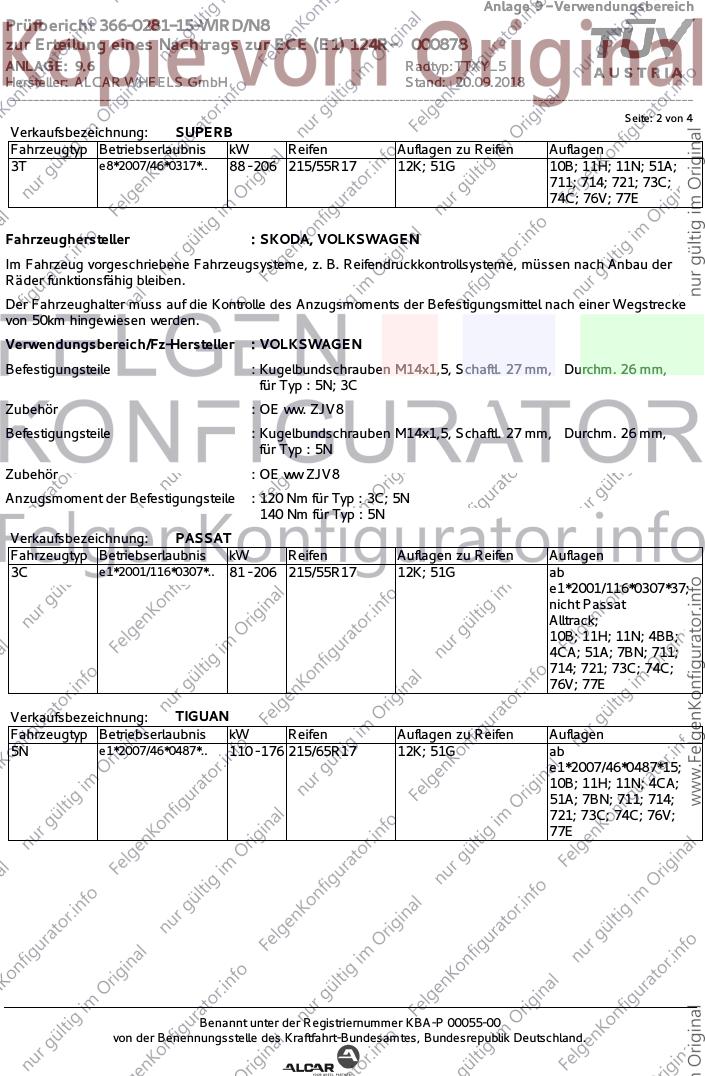

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0281-15-WIRD/N8
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000878
ANLAGE: 9.6 Radtyp: TTXY_5
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e8*2007/46*0317*.. 88 - 206 215/55R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
Fahrzeughersteller : SKODA, VOLKSWAGEN
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm,
für Typ : 5N; 3C
Zubehör : OE ww. ZJV8
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm,
für Typ : 5N
Zubehör : OE ww ZJV8
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 3C; 5N
140 Nm für Typ : 5N
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2001/116*0307*.. 81 - 206 215/55R17 12K; 51G ab
e1*2001/116*0307*37;
nicht Passat
Alltrack;
10B; 11H; 11N; 4BB;
4CA; 51A; 7BN; 711;
714; 721; 73C; 74C;
76V; 77E
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2007/46*0487*.. 110 - 176 215/65R17 12K; 51G ab
e1*2007/46*0487*15;
10B; 11H; 11N; 4CA;
51A; 7BN; 711; 714;
721; 73C; 74C; 76V;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0281-15-WIRD/N8
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000878
ANLAGE: 9.6 Radtyp: TTXY_5
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________
Seite: 3 von 4
Verkaufsbezeichnung: TIGUAN, TIGUAN ALLSPACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.. 85 - 176 215/65R17 12K; 51G ab
e1*2001/116*0450*24;
10B; 11H; 11N; 4CA;
51A; 7BN; 711; 714;
721; 73C; 74C; 75I;
76V; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
4BB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 1K0 907 253 C (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4CA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 3AA 907 275 B (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0281-15-WIRD/N8
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000878
ANLAGE: 9.6 Radtyp: TTXY_5
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________
Seite: 4 von 4
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7BN) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
