Anlage 9 - Verwendungsbereich
Prüfbericht 366-0361-22-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002161
ANLAGE: 9.4 Radtyp: TKBZ
Hersteller: ALCAR WHEELS GmbH Stand: 20.04.2023
______________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller TOYOTA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TKBZ0BP45TEC60 TKBZ ET45 ohne 60,1 690 2098 11/22
1
TKBZ0BP45TEN60 TKBZ ET45 ohne 60,1 690 2098 11/22
1
TKBZ0SA45TEC60 TKBZ ET45 ohne 60,1 690 2098 11/22
R124 E1*124R00/03*2161*01
1
TKBZ0SA45TEN60 TKBZ ET45 ohne 60,1 690 2098 11/22
1
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Flachbundmuttern M12x1,25,
für Typ : M2
Zubehör : OE-Mutter ww. ZOET1
Befestigungsteile : Flachbundmuttern M12x1,5, für Typ : XPB1F(M); T25; M2; E15UT(a);
E18UM(a); XPB1F(EU,M)-TGRE; AX1T(EU,M); E15EJ(a); R1;
AX1T(EU,M)-TMG; E15J(a)
Zubehör : OE-Mutter ww. ZOET1
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : AX1T(EU,M); AX1T(EU,M)-TMG; E15EJ(a); E15J(a);
R1; T25; XPB1F(EU,M)-TGRE; XPB1F(M)
110 Nm für Typ : E15UT(a); E18UM(a); M2
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 66 - 108 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V
E15UT(a) e11*2001/116*0305*.. 66 - 130 205/55R16 12K; 51G 10B; 11H; 11N; 4A0;
51A; 711; 714; 721;
73C; 74C; 76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0361-22-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002161
ANLAGE: 9.4 Radtyp: TKBZ
Hersteller: ALCAR WHEELS GmbH Stand: 20.04.2023
______________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E18UM(a) e11*2007/46*0672*.. 66 - 97 205/55R16 12K; 51G 10B; 11H; 11N; 4A0;
51A; 711; 714; 721;
73C; 74C; 76V
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 110 - 130 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V
Verkaufsbezeichnung: TOYOTA AVENSIS VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M2 e6*2001/116*0083*.. 85 - 110 205/60R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V
M2 e6*98/14*0083*.. 85 - 110 205/60R16 12K; 51G Frontantrieb;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
R124 E1*124R00/03*2161*01
74C; 76V
Verkaufsbezeichnung: TOYOTA C-HR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AX1T(EU, e11*2007/46*3641*.. 72 - 85 215/65R16 12K; 51G Frontantrieb; inkl.
M) Hybrid;
10B; 11H; 11N; 51A;
7NO; 711; 714; 721;
73C; 74C; 76V
AX1T(EU, e6*2007/46*0338*.. 72 - 85 215/65R16 12K; 51G Frontantrieb; inkl.
M) Hybrid;
10B; 11H; 11N; 51A;
7NO; 711; 714; 721;
73C; 74C; 76V
AX1T(EU, e13*2007/46*1765*.. 72 - 85 215/60R16 12K; 51G Frontantrieb; inkl.
M)-TMG Hybrid;
10B; 11H; 11N; 51A;
7NO; 711; 714; 721;
73C; 74C; 76V
Verkaufsbezeichnung: TOYOTA COROLLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15EJ(a) e11*2001/116*0304*.. 66 - 97 205/55R16 12K; 51G ab
e11*2001/116*0304*09;
10B; 11H; 11N; 4A0;
51A; 711; 714; 721;
73C; 74C; 76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0361-22-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002161
ANLAGE: 9.4 Radtyp: TKBZ
Hersteller: ALCAR WHEELS GmbH Stand: 20.04.2023
______________________________________________________________________________________________________________
Seite: 3 von 4

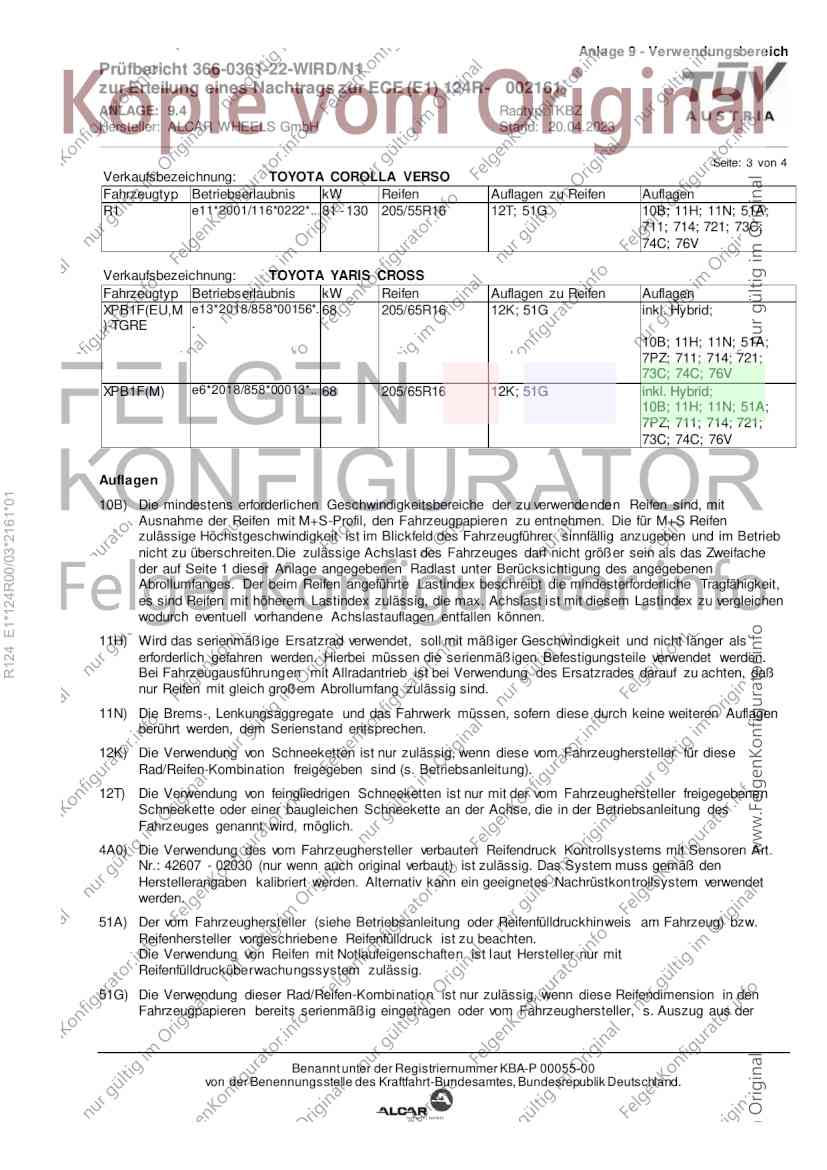

Verkaufsbezeichnung: TOYOTA COROLLA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1 e11*2001/116*0222*.. 81 - 130 205/55R16 12T; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V
Verkaufsbezeichnung: TOYOTA YARIS CROSS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XPB1F(EU,M e13*2018/858*00156*. 68 205/65R16 12K; 51G inkl. Hybrid;
)-TGRE .
10B; 11H; 11N; 51A;
7PZ; 711; 714; 721;
73C; 74C; 76V
XPB1F(M) e6*2018/858*00013*.. 68 205/65R16 12K; 51G inkl. Hybrid;
10B; 11H; 11N; 51A;
7PZ; 711; 714; 721;
73C; 74C; 76V
Auflagen
R124 E1*124R00/03*2161*01
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
4A0) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 02030 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0361-22-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002161
ANLAGE: 9.4 Radtyp: TKBZ
Hersteller: ALCAR WHEELS GmbH Stand: 20.04.2023
______________________________________________________________________________________________________________
Seite: 4 von 4

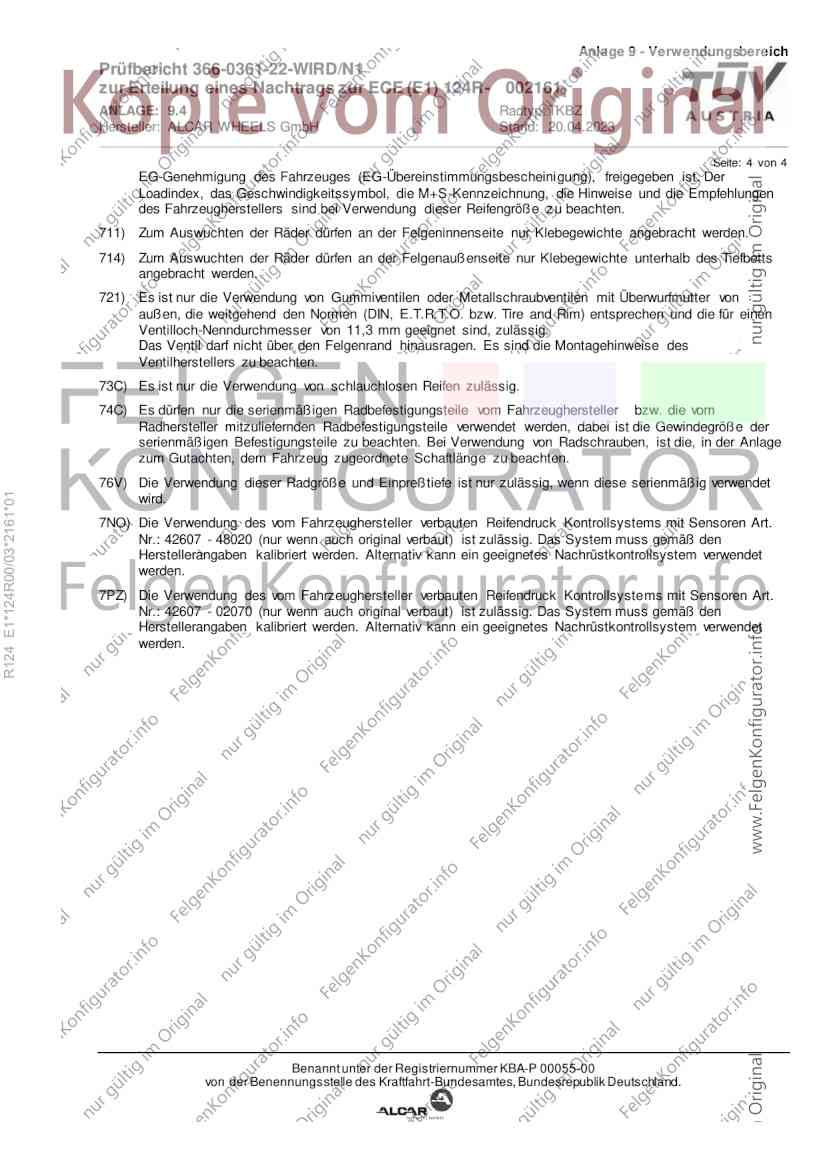

EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße z u beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
R124 E1*124R00/03*2161*01
wird.
7NO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 48020 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PZ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 02070 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
