GUTACHTEN zur ECE R-124 000767

Anlage 1 zum Gutachten Nr. 55054115 (1. Ausfertigung)

Prüfgegenstand                     PKW-Nachrüstrad 7Jx17H2 Typ AT 707
Hersteller                         ATS Leichtmetallräder GmbH

                                                                                        Seite 1 von 2

Prüfgegenstand

Aus-         Kennzeichnung Rad/ Zentrierring        Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                             Lochkreis- (mm)/   tiefe     last   (mm)
                                                    Mittenloch-ø       (mm)      (kg)
                                                    (mm)
40.V2        AT 707 V2 / ohne Ring                  5/112/57,1         40        675    2030


Befestigungsmittel

Nr.       Art der Befestigungsmittel   Bund              Anzugsmoment (Nm)       Schaftlänge (mm)
S02       Serienschraube M14x1,5       Kugel d=26 mm     140                     27,5


Verwendungsbereich

Hersteller                         Volkswagen


Handelsbezeichnung        kW-Bereich    Reifen         Reifenbezogene Auflagen und        Auflagen und
Fahrzeug-Typ                                           Hinweise                           Hinweise
ABE/EWG-Nr.
VW Passat                 88-176        215/55R17      A31 ECE                            A14 A21 A57
3C                                                                                        Car Lim S02
e1*2001/116*
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)

Allgemeine Hinweise

Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Nachrüsträder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.

Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.

Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R-124 000767

Anlage 1 zum Gutachten Nr. 55054115 (1. Ausfertigung)

Prüfgegenstand                 PKW-Nachrüstrad 7Jx17H2 Typ AT 707
Hersteller                     ATS Leichtmetallräder GmbH

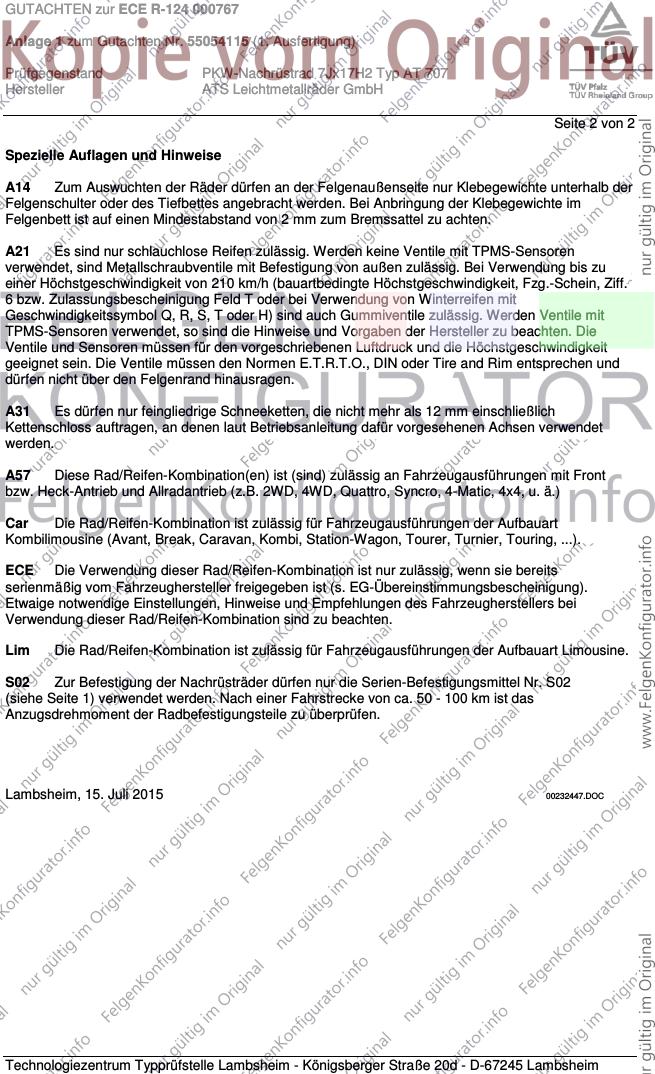

                                                                                       Seite 2 von 2

Spezielle Auflagen und Hinweise

A14    Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A21     Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.

A31    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.

A57    Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).

ECE    Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.

Lim    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

S02     Zur Befestigung der Nachrüsträder dürfen nur die Serien-Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden. Nach einer Fahrstrecke von ca. 50 - 100 km ist das
Anzugsdrehmoment der Radbefestigungsteile zu überprüfen.




Lambsheim, 15. Juli 2015                                                              00232447.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
