Anlage 9 - Verwendungsbereich
Prüfbericht 366-0086-13-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000057
ANLAGE: 9.1 Radtyp: TREZ_E
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 42
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREZ8KA42E57 TREZ_E ET42 ohne 57,1 615 2025 04/11
1
TREZ8KA42E57 TREZ_E ET42 ohne 57,1 625 1990 04/11
1
TREZ8SA42E57 TREZ_E ET42 ohne 57,1 615 2025 04/11
1
TREZ8SA42E57 TREZ_E ET42 ohne 57,1 625 1990 04/11
1
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Räder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 26 mm,
für Typ : 13; 3c; 1F; 3C
Zubehör : Serienbefestigungmittel
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 26 mm,
für Typ : 3C
Befestigungsteile : Kugelbundschrauben M14x1,5, Durchm. 26 mm, für Typ : 3C
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 184 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 713; 72U; 725;
73C; 74D; 76V; 77E
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 125 205/55R16 12K; 51G Nicht Passat
77 - 155 215/55R16 12K; 51G Alltrack (Cross);
10B; 11H; 11N; 4CA;
51A; 711; 713; 72U;
725; 73C; 74D; 76V;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0086-13-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000057
ANLAGE: 9.1 Radtyp: TREZ_E
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________

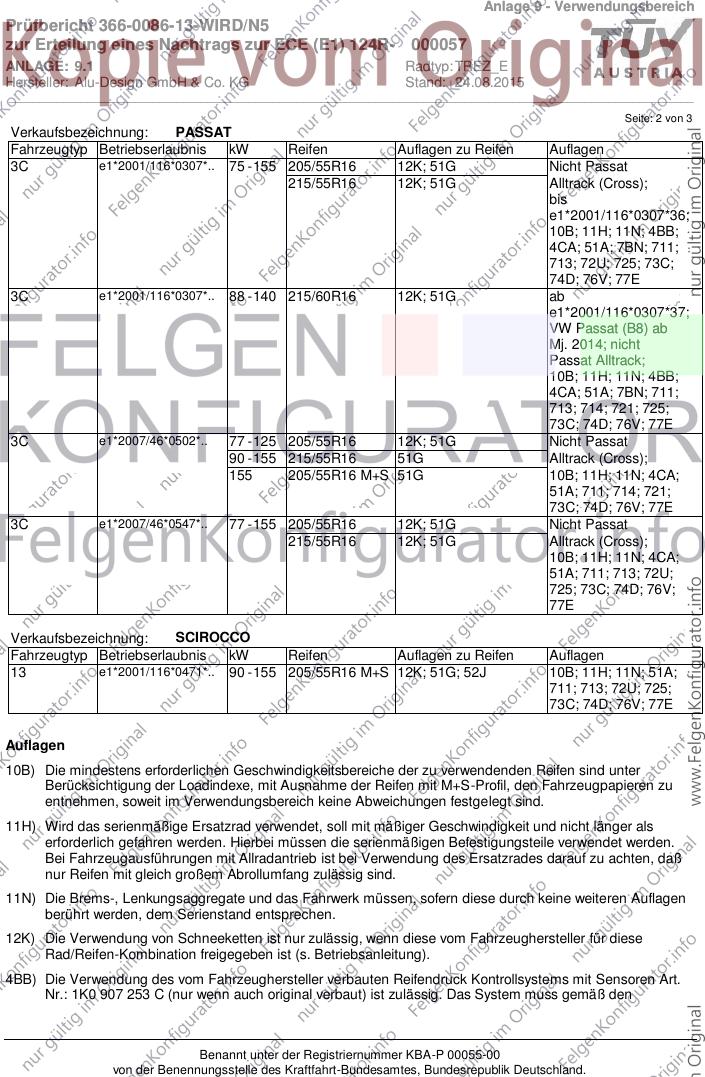

Seite: 2 von 3
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2001/116*0307*.. 75 - 155 205/55R16 12K; 51G Nicht Passat
215/55R16 12K; 51G Alltrack (Cross);
bis
e1*2001/116*0307*36;
10B; 11H; 11N; 4BB;
4CA; 51A; 7BN; 711;
713; 72U; 725; 73C;
74D; 76V; 77E
3C e1*2001/116*0307*.. 88 - 140 215/60R16 12K; 51G ab
e1*2001/116*0307*37;
VW Passat (B8) ab
Mj. 2014; nicht
Passat Alltrack;
10B; 11H; 11N; 4BB;
4CA; 51A; 7BN; 711;
713; 714; 721; 725;
73C; 74D; 76V; 77E
3C e1*2007/46*0502*.. 77 - 125 205/55R16 12K; 51G Nicht Passat
90 - 155 215/55R16 51G Alltrack (Cross);
155 205/55R16 M+S 51G 10B; 11H; 11N; 4CA;
51A; 711; 714; 721;
73C; 74D; 76V; 77E
3C e1*2007/46*0547*.. 77 - 155 205/55R16 12K; 51G Nicht Passat
215/55R16 12K; 51G Alltrack (Cross);
10B; 11H; 11N; 4CA;
51A; 711; 713; 72U;
725; 73C; 74D; 76V;
77E
Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 155 205/55R16 M+S 12K; 51G; 52J 10B; 11H; 11N; 51A;
711; 713; 72U; 725;
73C; 74D; 76V; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
4BB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 1K0 907 253 C (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0086-13-WIRD/N5
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000057
ANLAGE: 9.1 Radtyp: TREZ_E
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________

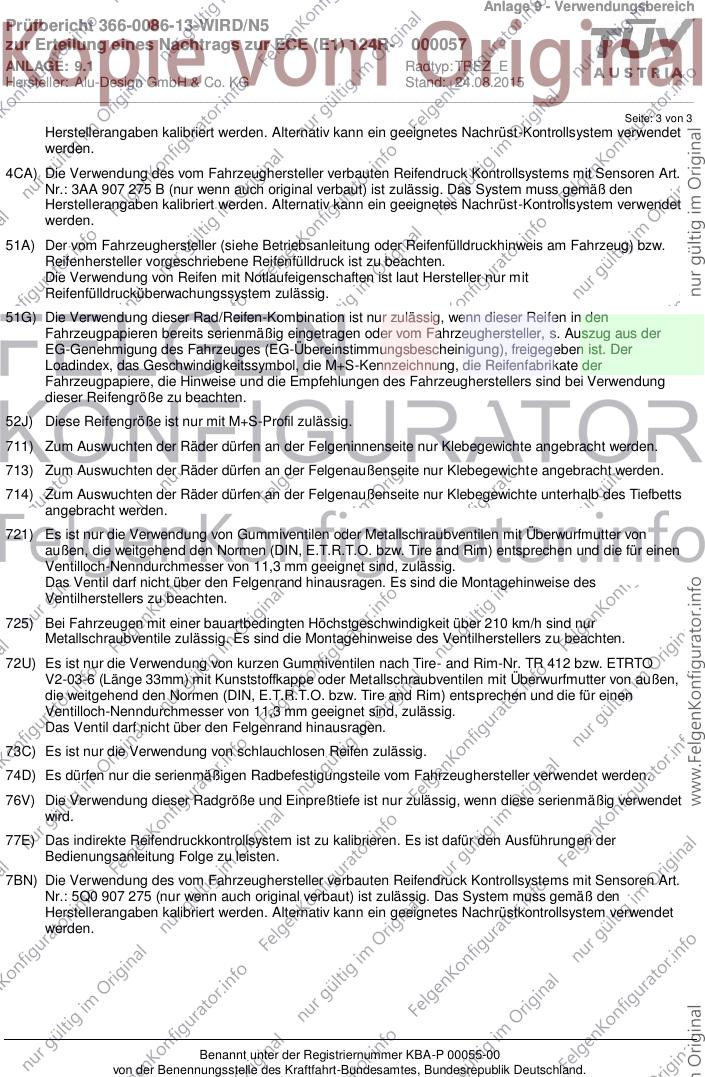

Seite: 3 von 3
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4CA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 3AA 907 275 B (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
713) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
72U) Es ist nur die Verwendung von kurzen Gummiventilen nach Tire- and Rim-Nr. TR 412 bzw. ETRTO
V2-03-6 (Länge 33mm) mit Kunststoffkappe oder Metallschraubventilen mit Überwurfmutter von außen,
die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7BN) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
