Anlage 9 - Verwendungsbereich
Prüfbericht 15-00671-CX-GBM-05
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.6 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 12.05.2020
_______________________________________________________________________________________________________________

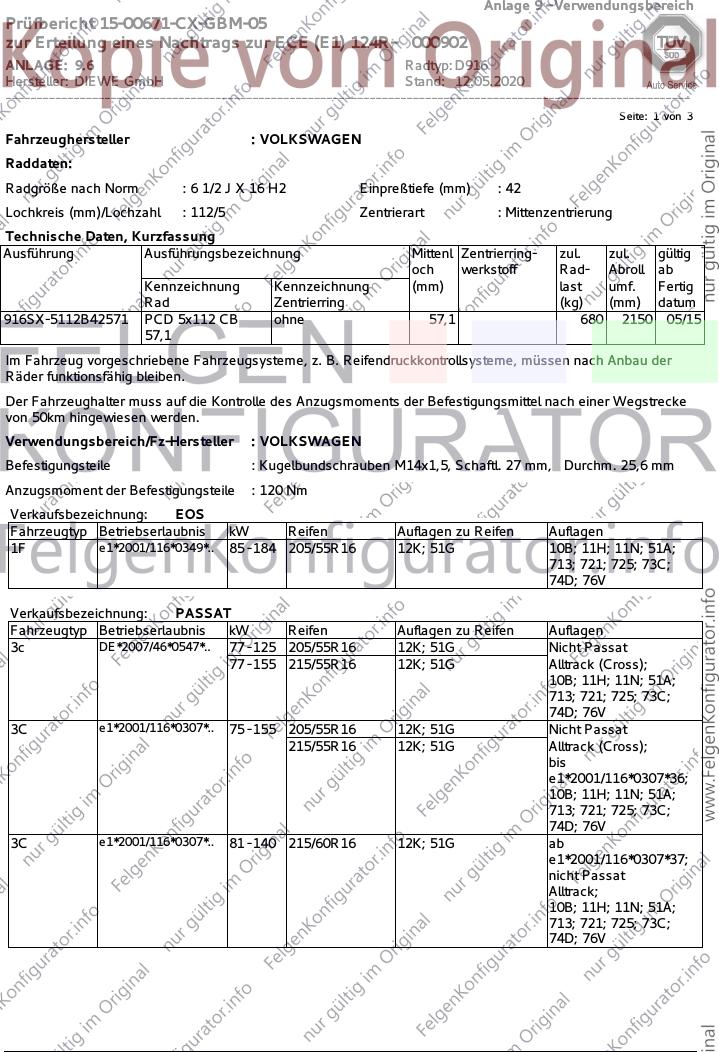

Seite: 1 von 3
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 42
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
916SX-5112B42571 PCD 5x112 CB ohne 57,1 680 2150 05/15
57,1
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 184 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 125 205/55R16 12K; 51G Nicht Passat
77 - 155 215/55R16 12K; 51G Alltrack (Cross);
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
3C e1*2001/116*0307*.. 75 - 155 205/55R16 12K; 51G Nicht Passat
215/55R16 12K; 51G Alltrack (Cross);
bis
e1*2001/116*0307*36;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
3C e1*2001/116*0307*.. 81 - 140 215/60R16 12K; 51G ab
e1*2001/116*0307*37;
nicht Passat
Alltrack;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 15-00671-CX-GBM-05
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.6 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 12.05.2020
_______________________________________________________________________________________________________________

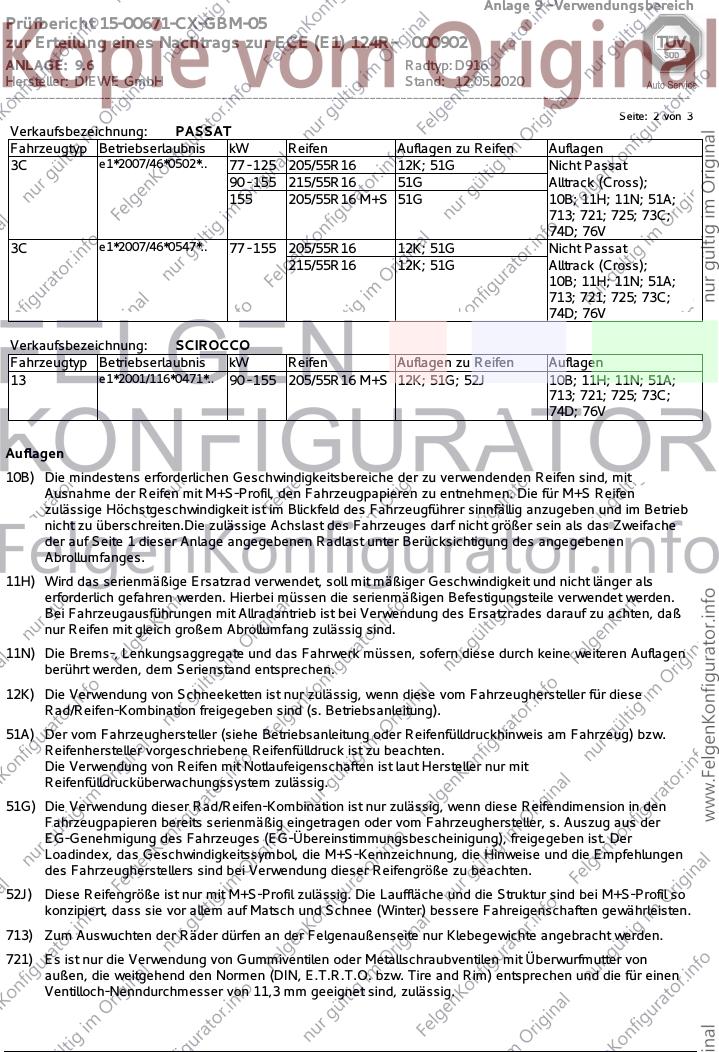

Seite: 2 von 3
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0502*.. 77 - 125 205/55R16 12K; 51G Nicht Passat
90 - 155 215/55R16 51G Alltrack (Cross);
155 205/55R16 M+S 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
3C e1*2007/46*0547*.. 77 - 155 205/55R16 12K; 51G Nicht Passat
215/55R16 12K; 51G Alltrack (Cross);
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 155 205/55R16 M+S 12K; 51G; 52J 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74D; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
713) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Anlage 9 - Verwendungsbereich
Prüfbericht 15-00671-CX-GBM-05
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.6 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 12.05.2020
_______________________________________________________________________________________________________________

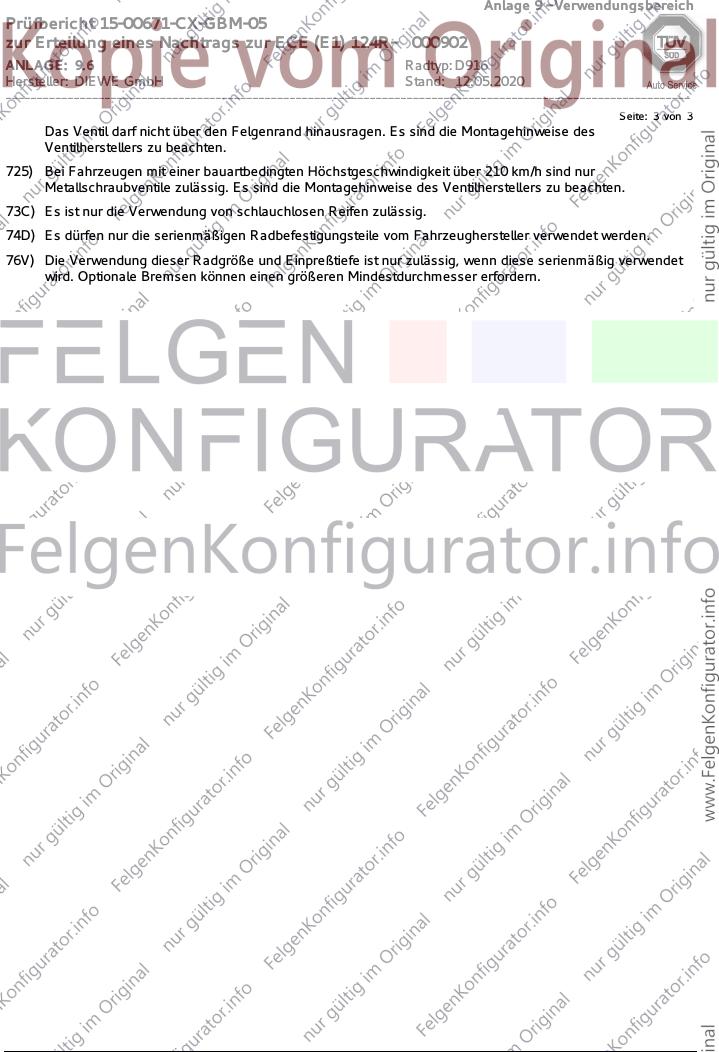

Seite: 3 von 3
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
