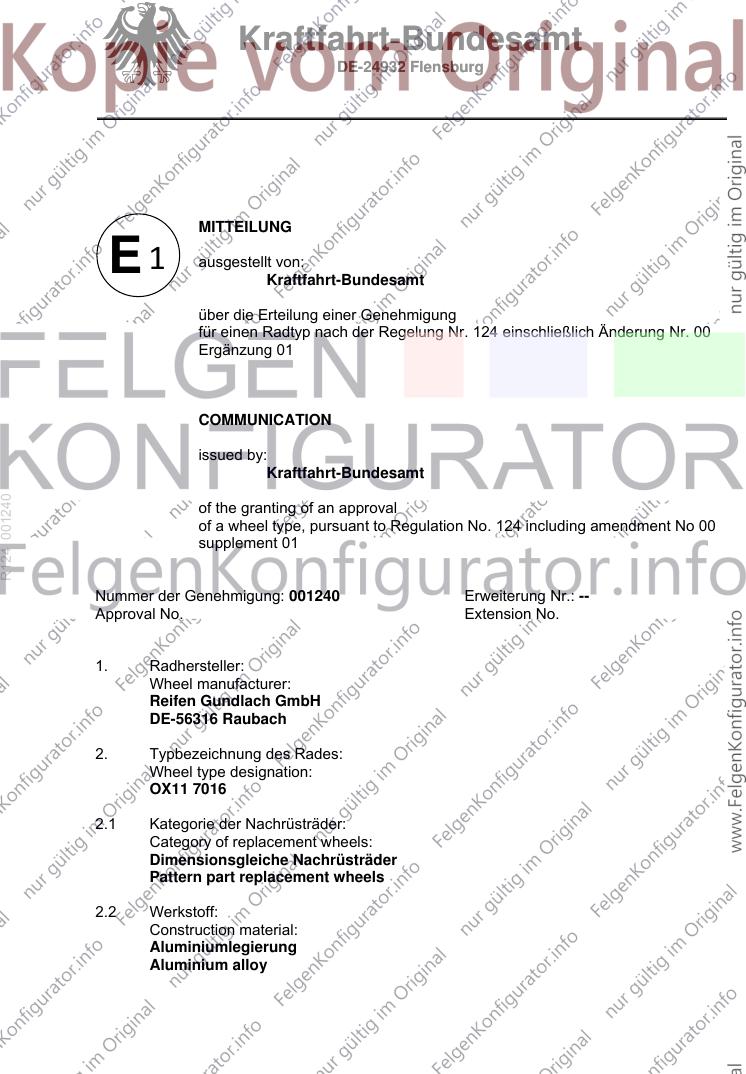

Kraftfahrt-Bundesamt
DE-24932 Flensburg
MITTEILUNG
E1 ausgestellt von:
Kraftfahrt-Bundesamt
über die Erteilung einer Genehmigung
für einen Radtyp nach der Regelung Nr. 124 einschließlich Änderung Nr. 00
Ergänzung 01
COMMUNICATION
issued by:
Kraftfahrt-Bundesamt
R124 001240
of the granting of an approval
of a wheel type, pursuant to Regulation No. 124 including amendment No 00
supplement 01
Nummer der Genehmigung: 001240 Erweiterung Nr.: --
Approval No. Extension No.
1. Radhersteller:
Wheel manufacturer:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Typbezeichnung des Rades:
Wheel type designation:
OX11 7016
2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
Dimensionsgleiche Nachrüsträder
Pattern part replacement wheels
2.2 Werkstoff:
Construction material:
Aluminiumlegierung
Aluminium alloy
Kraftfahrt-Bundesamt
DE-24932 Flensburg

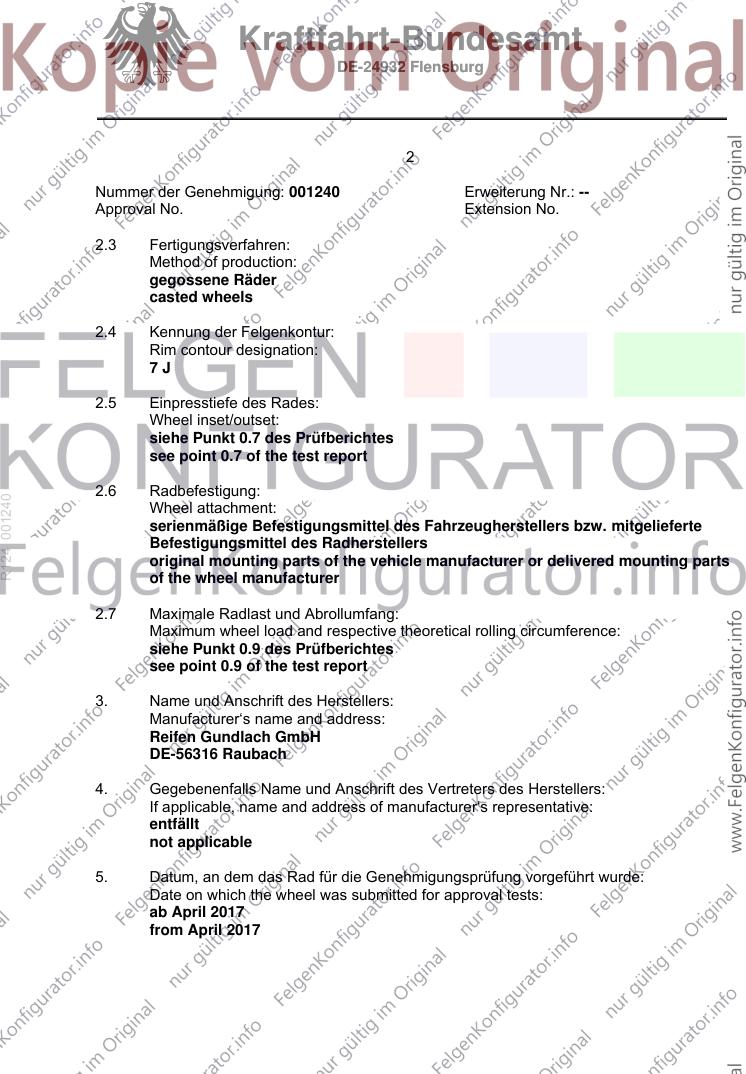

2
Nummer der Genehmigung: 001240 Erweiterung Nr.: --
Approval No. Extension No.
2.3 Fertigungsverfahren:
Method of production:
gegossene Räder
casted wheels
2.4 Kennung der Felgenkontur:
Rim contour designation:
7J
2.5 Einpresstiefe des Rades:
Wheel inset/outset:
siehe Punkt 0.7 des Prüfberichtes
see point 0.7 of the test report
2.6 Radbefestigung:
R124 001240
Wheel attachment:
serienmäßige Befestigungsmittel des Fahrzeugherstellers bzw. mitgelieferte
Befestigungsmittel des Radherstellers
original mounting parts of the vehicle manufacturer or delivered mounting parts
of the wheel manufacturer
2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
siehe Punkt 0.9 des Prüfberichtes
see point 0.9 of the test report
3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
Reifen Gundlach GmbH
DE-56316 Raubach
4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
entfällt
not applicable
5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
ab April 2017
from April 2017
Kraftfahrt-Bundesamt
DE-24932 Flensburg

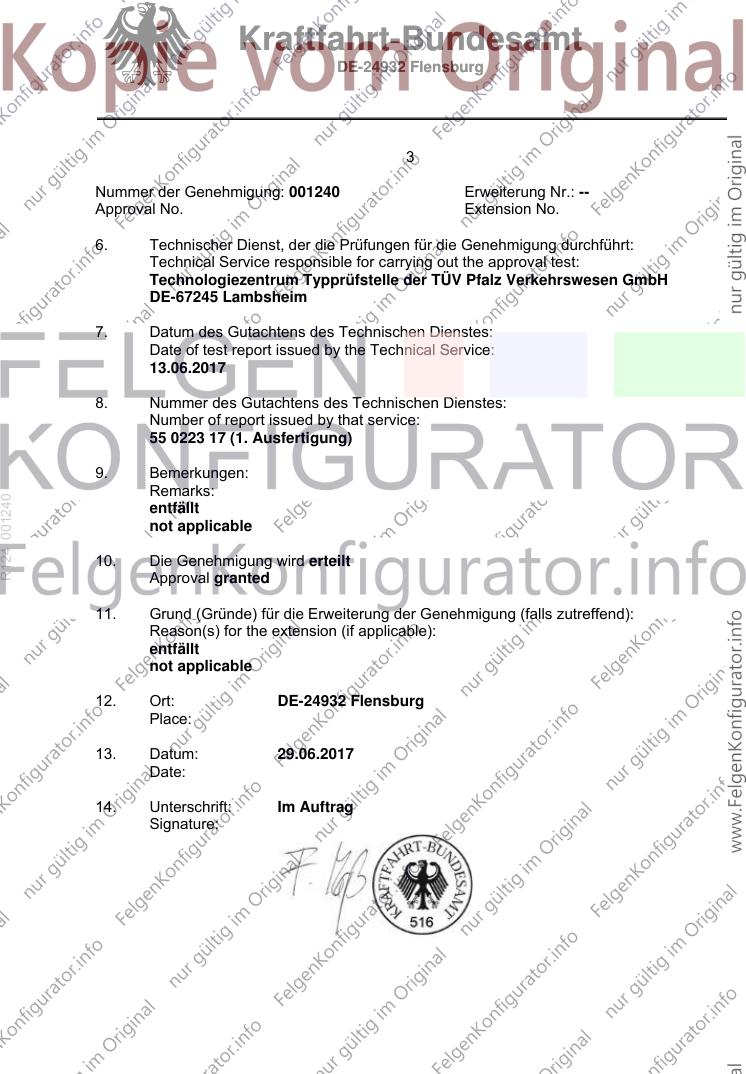

3
Nummer der Genehmigung: 001240 Erweiterung Nr.: --
Approval No. Extension No.
6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
13.06.2017
8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
55 0223 17 (1. Ausfertigung)
9. Bemerkungen:
Remarks:
R124 001240
entfällt
not applicable
10. Die Genehmigung wird erteilt
Approval granted
11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
12. Ort: DE-24932 Flensburg
Place:
13. Datum: 29.06.2017
Date:
14. Unterschrift: Im Auftrag
Signature:

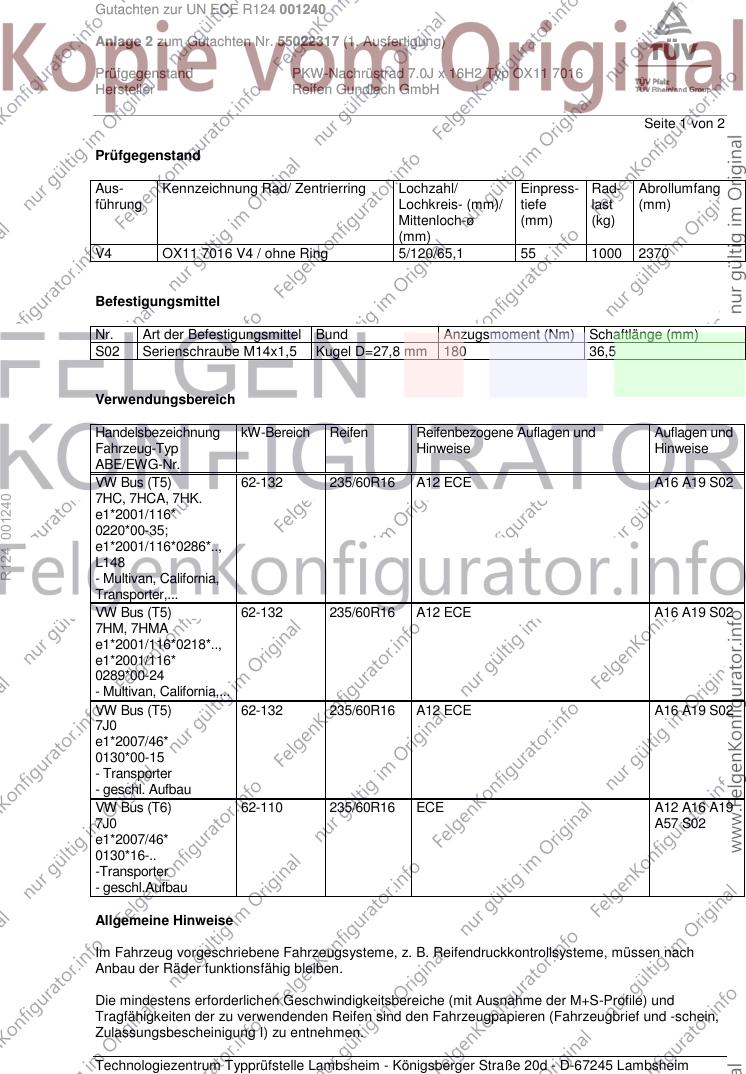

Gutachten zur UN ECE R124 001240
Anlage 2 zum Gutachten Nr. 55022317 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7.0J x 16H2 Typ OX11 7016
Hersteller Reifen Gundlach GmbH
Seite 1 von 2
Prüfgegenstand
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V4 OX11 7016 V4 / ohne Ring 5/120/65,1 55 1000 2370
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel D=27,8 mm 180 36,5
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus (T5) 62-132 235/60R16 A12 ECE A16 A19 S02
7HC, 7HCA, 7HK.
R124 001240
e1*2001/116*
0220*00-35;
e1*2001/116*0286*..,
L148
- Multivan, California,
Transporter,...
VW Bus (T5) 62-132 235/60R16 A12 ECE A16 A19 S02
7HM, 7HMA
e1*2001/116*0218*..,
e1*2001/116*
0289*00-24
- Multivan, California,...
VW Bus (T5) 62-132 235/60R16 A12 ECE A16 A19 S02
7J0
e1*2007/46*
0130*00-15
- Transporter
- geschl. Aufbau
VW Bus (T6) 62-110 235/60R16 ECE A12 A16 A19
7J0 A57 S02
e1*2007/46*
0130*16-..
-Transporter
- geschl.Aufbau
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur UN ECE R124 001240
Anlage 2 zum Gutachten Nr. 55022317 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7.0J x 16H2 Typ OX11 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 2
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
R124 001240
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.
S02 Zur Befestigung der Räder dürfen nur die Serienbefestigungsmittel (siehe Seite 1) verwendet
werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radbefestigung durch einen
kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Lambsheim, 13. Juni 2017
00274001.DOC
