Anlage 9 - Verwendungsbereich
Prüfbericht 15-00687-CX-GBM-02
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000904
ANLAGE: 9.1 Radtyp: D1017
Hersteller: DIEWE GmbH Stand: 12.05.2020
_______________________________________________________________________________________________________________

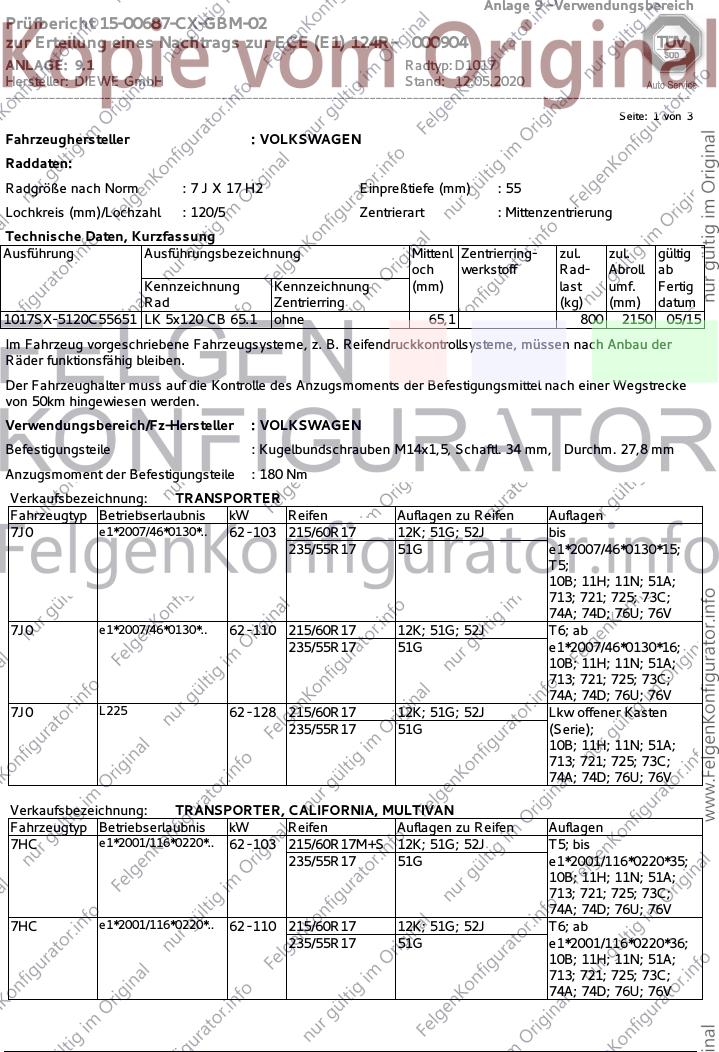

Seite: 1 von 3
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 55
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
1017SX-5120C55651 LK 5x120 CB 65.1 ohne 65,1 800 2150 05/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 34 mm, Durchm. 27,8 mm
Anzugsmoment der Befestigungsteile : 180 Nm
Verkaufsbezeichnung: TRANSPORTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7J0 e1*2007/46*0130*.. 62 - 103 215/60R17 12K; 51G; 52J bis
235/55R17 51G e1*2007/46*0130*15;
T5;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 74D; 76U; 76V
7J0 e1*2007/46*0130*.. 62 - 110 215/60R17 12K; 51G; 52J T6; ab
235/55R17 51G e1*2007/46*0130*16;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 74D; 76U; 76V
7J0 L225 62 - 128 215/60R17 12K; 51G; 52J Lkw offener Kasten
235/55R17 51G (Serie);
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 74D; 76U; 76V
Verkaufsbezeichnung: TRANSPORTER, CALIFORNIA, MULTIVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7HC e1*2001/116*0220*.. 62 - 103 215/60R17M+S 12K; 51G; 52J T5; bis
235/55R17 51G e1*2001/116*0220*35;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 74D; 76U; 76V
7HC e1*2001/116*0220*.. 62 - 110 215/60R17 12K; 51G; 52J T6; ab
235/55R17 51G e1*2001/116*0220*36;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 74D; 76U; 76V
Anlage 9 - Verwendungsbereich
Prüfbericht 15-00687-CX-GBM-02
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000904
ANLAGE: 9.1 Radtyp: D1017
Hersteller: DIEWE GmbH Stand: 12.05.2020
_______________________________________________________________________________________________________________

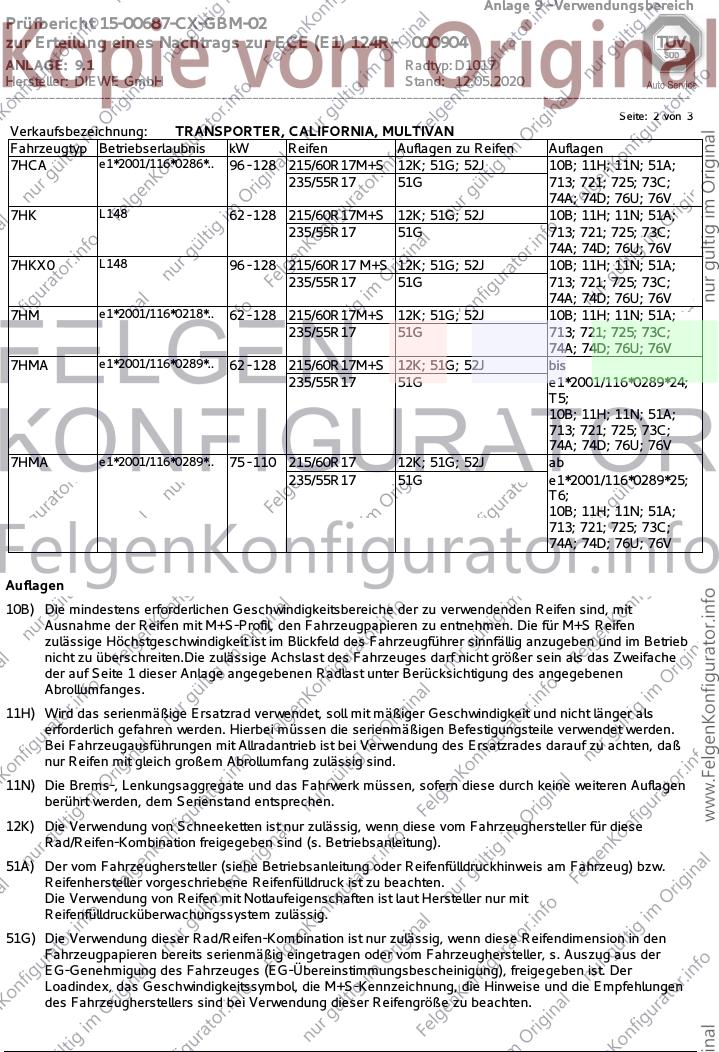

Seite: 2 von 3
Verkaufsbezeichnung: TRANSPORTER, CALIFORNIA, MULTIVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7HCA e1*2001/116*0286*.. 96 - 128 215/60R17M+S 12K; 51G; 52J 10B; 11H; 11N; 51A;
235/55R17 51G 713; 721; 725; 73C;
74A; 74D; 76U; 76V
7HK L148 62 - 128 215/60R17M+S 12K; 51G; 52J 10B; 11H; 11N; 51A;
235/55R17 51G 713; 721; 725; 73C;
74A; 74D; 76U; 76V
7HKX0 L148 96 - 128 215/60R17 M+S 12K; 51G; 52J 10B; 11H; 11N; 51A;
235/55R17 51G 713; 721; 725; 73C;
74A; 74D; 76U; 76V
7HM e1*2001/116*0218*.. 62 - 128 215/60R17M+S 12K; 51G; 52J 10B; 11H; 11N; 51A;
235/55R17 51G 713; 721; 725; 73C;
74A; 74D; 76U; 76V
7HMA e1*2001/116*0289*.. 62 - 128 215/60R17M+S 12K; 51G; 52J bis
235/55R17 51G e1*2001/116*0289*24;
T5;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 74D; 76U; 76V
7HMA e1*2001/116*0289*.. 75 - 110 215/60R17 12K; 51G; 52J ab
235/55R17 51G e1*2001/116*0289*25;
T6;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 74D; 76U; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
Anlage 9 - Verwendungsbereich
Prüfbericht 15-00687-CX-GBM-02
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000904
ANLAGE: 9.1 Radtyp: D1017
Hersteller: DIEWE GmbH Stand: 12.05.2020
_______________________________________________________________________________________________________________

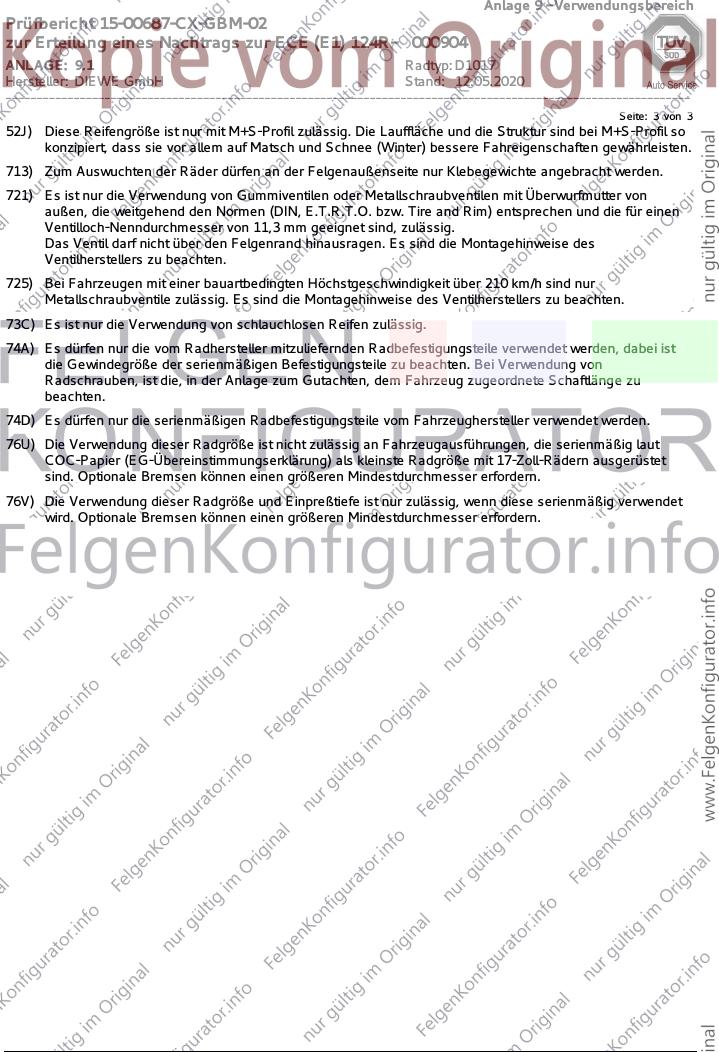

Seite: 3 von 3
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
713) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
