GUTACHTEN zur ECE R-124 000673
Anlage 3 zum Gutachten Nr. 55081214 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7Jx16H2 Typ M10 706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

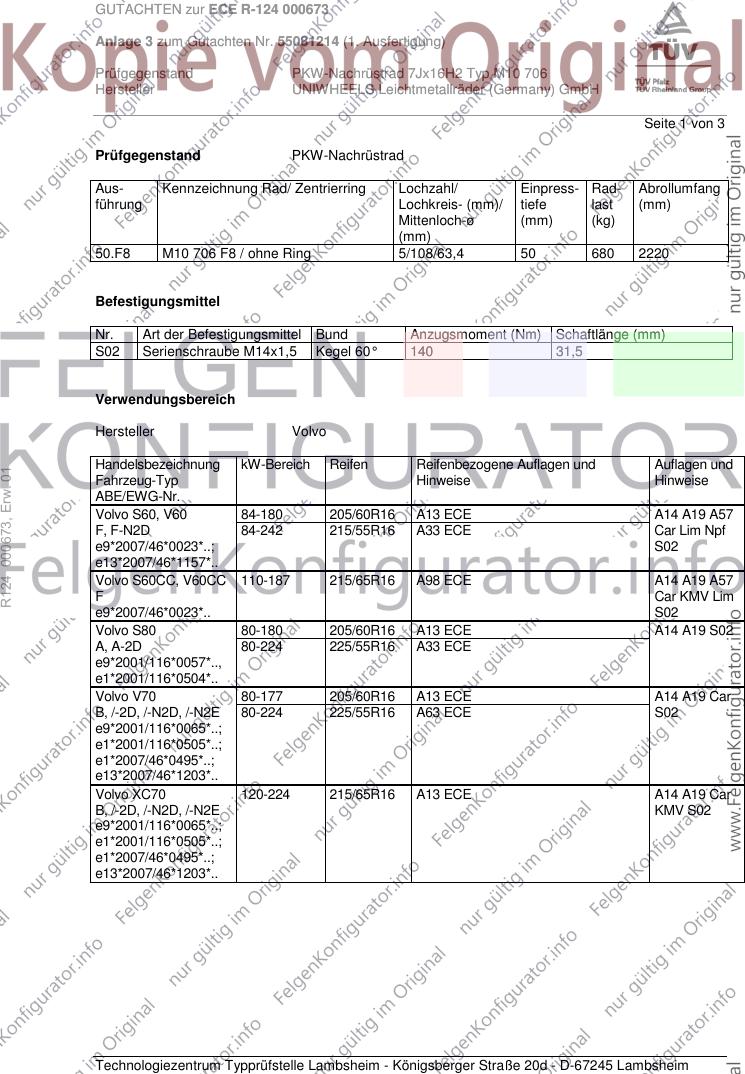

Seite 1 von 3
Prüfgegenstand PKW-Nachrüstrad
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
50.F8 M10 706 F8 / ohne Ring 5/108/63,4 50 680 2220
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kegel 60° 140 31,5
Verwendungsbereich
Hersteller Volvo
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
R124 000673, Erw. 01
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60, V60 84-180 205/60R16 A13 ECE A14 A19 A57
F, F-N2D 84-242 215/55R16 A33 ECE Car Lim Npf
e9*2007/46*0023*..; S02
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 215/65R16 A98 ECE A14 A19 A57
F Car KMV Lim
e9*2007/46*0023*.. S02
Volvo S80 80-180 205/60R16 A13 ECE A14 A19 S02
A, A-2D 80-224 225/55R16 A33 ECE
e9*2001/116*0057*..,
e1*2001/116*0504*..
Volvo V70 80-177 205/60R16 A13 ECE A14 A19 Car
B, /-2D, /-N2D, /-N2E 80-224 225/55R16 A63 ECE S02
e9*2001/116*0065*..;
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/65R16 A13 ECE A14 A19 Car
B, /-2D, /-N2D, /-N2E KMV S02
e9*2001/116*0065*..;
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R-124 000673
Anlage 3 zum Gutachten Nr. 55081214 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7Jx16H2 Typ M10 706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

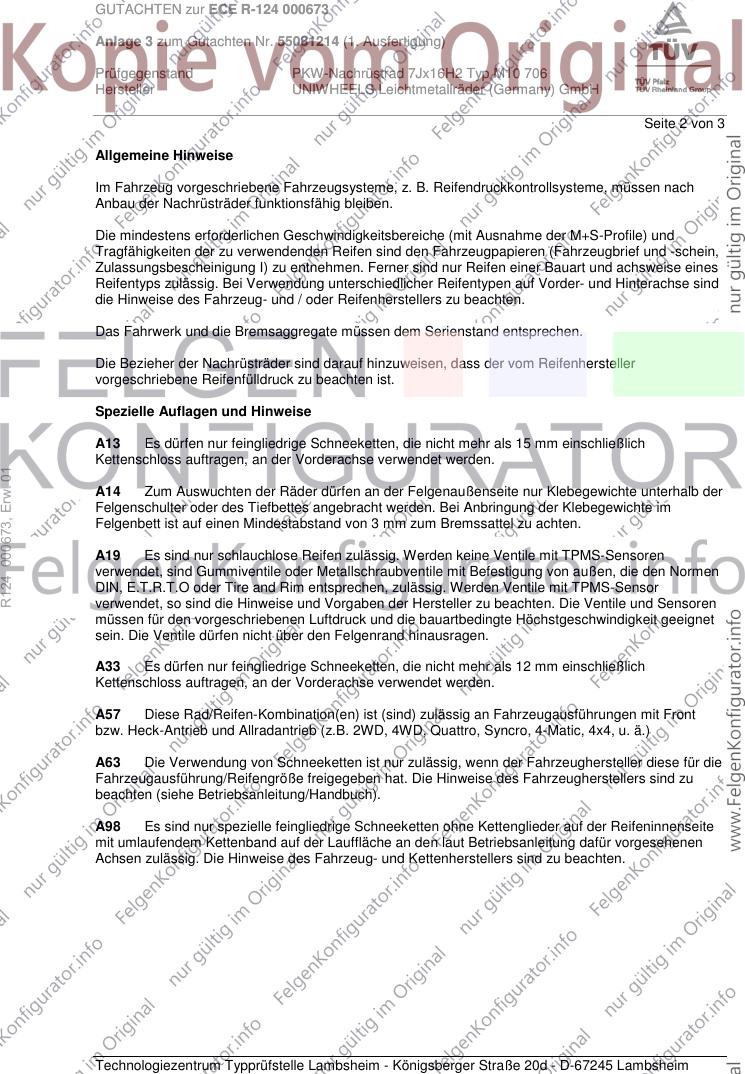

Seite 2 von 3
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Nachrüsträder funktionsfähig bleiben.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
R124 000673, Erw. 01
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 3 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R-124 000673
Anlage 3 zum Gutachten Nr. 55081214 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 7Jx16H2 Typ M10 706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

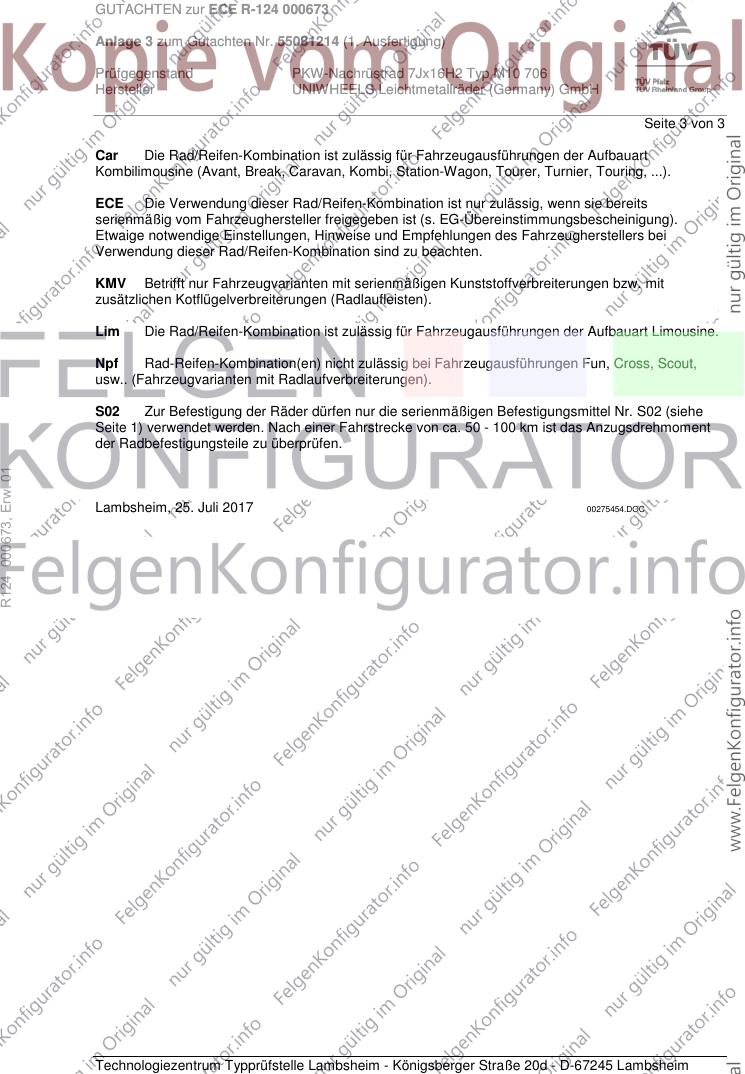

Seite 3 von 3
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden. Nach einer Fahrstrecke von ca. 50 - 100 km ist das Anzugsdrehmoment
der Radbefestigungsteile zu überprüfen.
R124 000673, Erw. 01
Lambsheim, 25. Juli 2017 00275454.DOC
