							                            Prüfbericht / Test Report ECE R124 001608

                            Anlage 01 annex 01 Prüfbericht / Test Report Nr.55040719 (02. Ausfertigung /02. version)

                            Prüfgegenstand / Test object   PKW-Nachrüstrad / Pattern part replacement wheel
                                                           8.0Jx18H2 Typ / Type AS8018
                            Hersteller / Manufacturer      AUTEC GmbH & Co. KG

                                                                                                                        Seite 1 von 5

                            Prüfgegenstand / Test object           Dimensionsgleiches PKW-Nachrüstrad/
                                                                   Pattern part replacement wheel

                            Aus-       Kennzeichnung Rad / Zentrierring   Lochzahl/              Einpress-    Rad- Abrollumfang
                            führung/   Marking wheel / ring               Lochkreis-ø (mm)/      tiefe        last  circumference
                            Version                                       Mittenloch-ø (mm)      Inset        Wheel (mm)
                                                                          Number of holes/ pcd   (mm)         load
                                                                          (mm)/                               (kg)
                                                                          center hole-Ø (mm)
                            43         AS8018 LK108/ohne Ring             5/108/63,4             42           750      2350


                            Befestigungsmittel / Fixing elements

                            Nr. Art der Befestigungsmittel/        Bund          Anzugsmoment                Schaftlänge
                                Type of fixing parts               Profile       Torque (Nm)                 Length (mm)
                            S01 Serien-Schraube M14x1,5            Kegel 60°     140                         34
                                (2-teilig)
R124 E1*124R00/01*1608*01




                            Verwendungsbereich / Application

                            Hersteller/Manufacturer        Volvo




                            Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
                            Prüfbericht / Test Report ECE R124 001608

                            Anlage 01 annex 01 Prüfbericht / Test Report Nr.55040719 (02. Ausfertigung /02. version)

                            Prüfgegenstand / Test object      PKW-Nachrüstrad / Pattern part replacement wheel
                                                              8.0Jx18H2 Typ / Type AS8018
                            Hersteller / Manufacturer         AUTEC GmbH & Co. KG

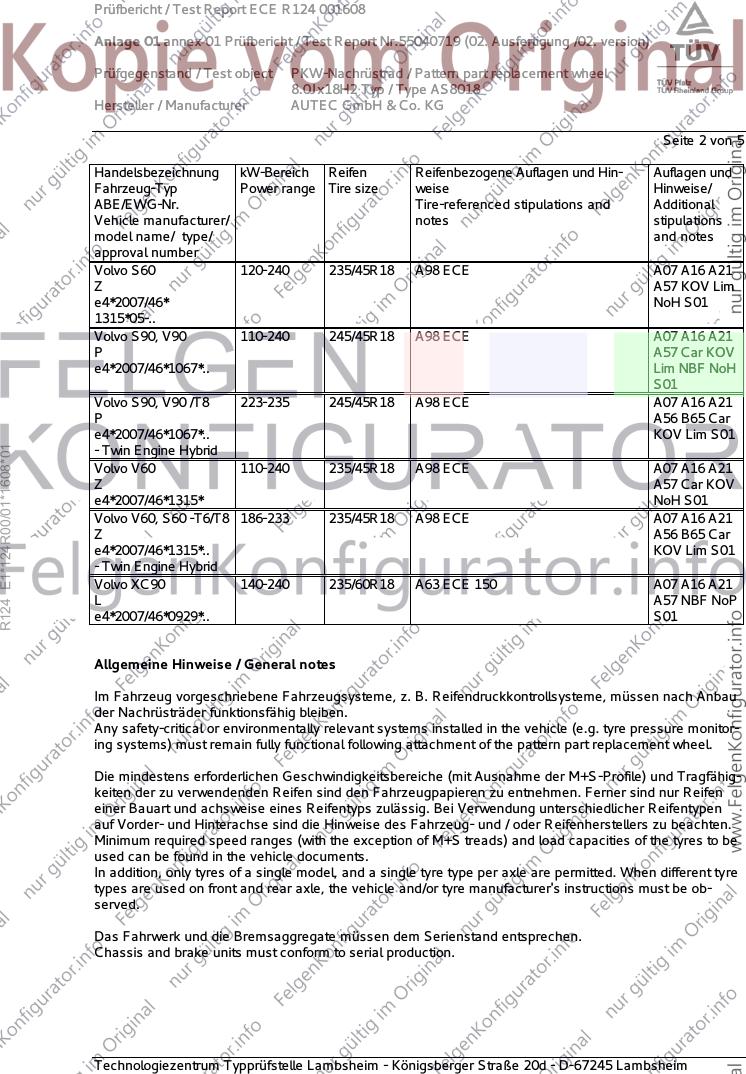

                                                                                                                            Seite 2 von 5

                            Handelsbezeichnung      kW-Bereich Reifen             Reifenbezogene Auflagen und Hin-        Auflagen und
                            Fahrzeug-Typ            Power range Tire size         weise                                   Hinweise/
                            ABE/EWG-Nr.                                           Tire-referenced stipulations and        Additional
                            Vehicle manufacturer/                                 notes                                   stipulations
                            model name/ type/                                                                             and notes
                            approval number
                            Volvo S60               120-240        235/45R18      A98 ECE                                 A07 A16 A21
                            Z                                                                                             A57 KOV Lim
                            e4*2007/46*                                                                                   NoH S01
                            1315*05-..
                            Volvo S90, V90          110-240        245/45R18      A98 ECE                                 A07 A16 A21
                            P                                                                                             A57 Car KOV
                            e4*2007/46*1067*..                                                                            Lim NBF NoH
                                                                                                                          S01
                            Volvo S90, V90 /T8      223-235        245/45R18      A98 ECE                                 A07 A16 A21
                            P                                                                                             A56 B65 Car
                            e4*2007/46*1067*..                                                                            KOV Lim S01
R124 E1*124R00/01*1608*01




                            - Twin Engine Hybrid
                            Volvo V60               110-240        235/45R18      A98 ECE                                 A07 A16 A21
                            Z                                                                                             A57 Car KOV
                            e4*2007/46*1315*                                                                              NoH S01
                            Volvo V60, S60 -T6/T8   186-233        235/45R18      A98 ECE                                 A07 A16 A21
                            Z                                                                                             A56 B65 Car
                            e4*2007/46*1315*..                                                                            KOV Lim S01
                            - Twin Engine Hybrid
                            Volvo XC90              140-240        235/60R18      A63 ECE 150                             A07 A16 A21
                            L                                                                                             A57 NBF NoP
                            e4*2007/46*0929*..                                                                            S01


                            Allgemeine Hinweise / General notes

                            Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau
                            der Nachrüsträder funktionsfähig bleiben.
                            Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure monitor-
                            ing systems) must remain fully functional following attachment of the pattern part replacement wheel.

                            Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähig-
                            keiten der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur Reifen
                            einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen
                            auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
                            Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to be
                            used can be found in the vehicle documents.
                            In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different tyre
                            types are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be ob-
                            served.

                            Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
                            Chassis and brake units must conform to serial production.




                            Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
                            Prüfbericht / Test Report ECE R124 001608

                            Anlage 01 annex 01 Prüfbericht / Test Report Nr.55040719 (02. Ausfertigung /02. version)

                            Prüfgegenstand / Test object     PKW-Nachrüstrad / Pattern part replacement wheel
                                                             8.0Jx18H2 Typ / Type AS8018
                            Hersteller / Manufacturer        AUTEC GmbH & Co. KG

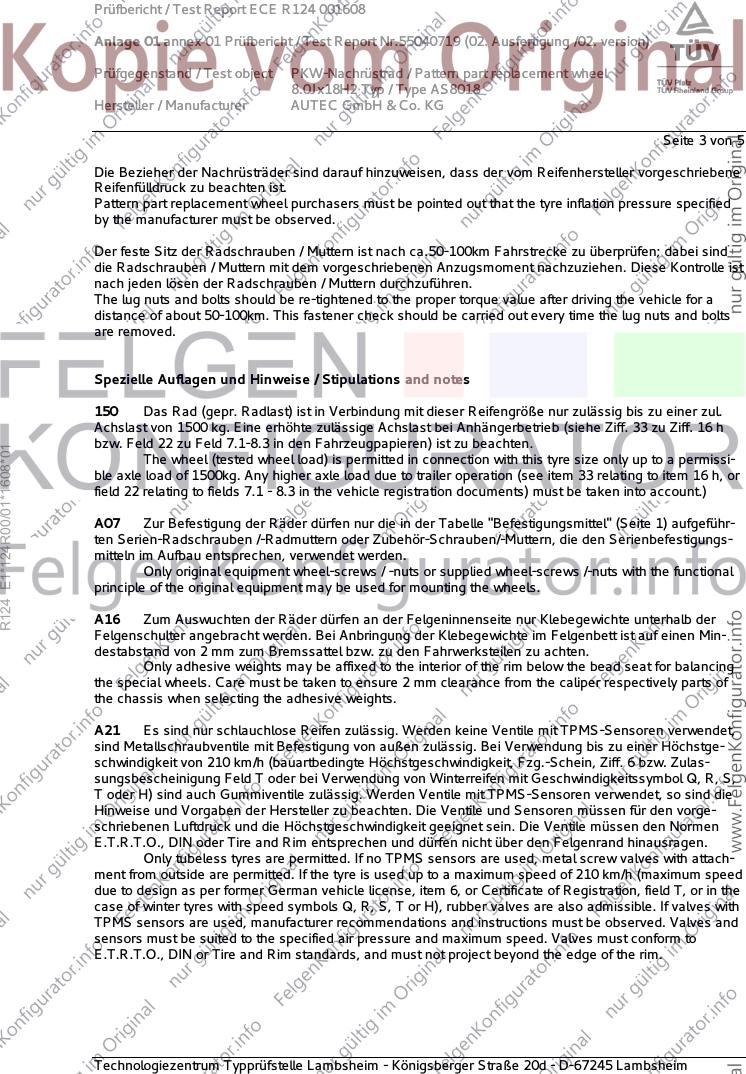

                                                                                                                            Seite 3 von 5

                            Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
                            Reifenfülldruck zu beachten ist.
                            Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure specified
                            by the manufacturer must be observed.

                            Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei sind
                            die Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese Kontrolle ist
                            nach jeden lösen der Radschrauben / Muttern durchzuführen.
                            The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a
                            distance of about 50-100km. This fastener check should be carried out every time the lug nuts and bolts
                            are removed.


                            Spezielle Auflagen und Hinweise / Stipulations and notes

                            150      Das Rad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer zul.
                            Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
                            bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
R124 E1*124R00/01*1608*01




                                     The wheel (tested wheel load) is permitted in connection with this tyre size only up to a permissi-
                            ble axle load of 1500kg. Any higher axle load due to trailer operation (see item 33 relating to item 16 h, or
                            field 22 relating to fields 7.1 - 8.3 in the vehicle registration documents) must be taken into account.)

                            A07      Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführ-
                            ten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungs-
                            mitteln im Aufbau entsprechen, verwendet werden.
                                     Only original equipment wheel-screws / -nuts or supplied wheel-screws /-nuts with the functional
                            principle of the original equipment may be used for mounting the wheels.

                            A16     Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
                            Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen Min-
                            destabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
                                    Only adhesive weights may be affixed to the interior of the rim below the bead seat for balancing
                            the special wheels. Care must be taken to ensure 2 mm clearance from the caliper respectively parts of
                            the chassis when selecting the adhesive weights.

                            A21     Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
                            sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer Höchstge-
                            schwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw. Zulas-
                            sungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
                            T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
                            Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorge-
                            schriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
                            E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
                                    Only tubeless tyres are permitted. If no TPMS sensors are used, metal screw valves with attach-
                            ment from outside are permitted. If the tyre is used up to a maximum speed of 210 km/h (maximum speed
                            due to design as per former German vehicle license, item 6, or Certificate of Registration, field T, or in the
                            case of winter tyres with speed symbols Q, R, S, T or H), rubber valves are also admissible. If valves with
                            TPMS sensors are used, manufacturer recommendations and instructions must be observed. Valves and
                            sensors must be suited to the specified air pressure and maximum speed. Valves must conform to
                            E.T.R.T.O., DIN or Tire and Rim standards, and must not project beyond the edge of the rim.




                            Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
                            Prüfbericht / Test Report ECE R124 001608

                            Anlage 01 annex 01 Prüfbericht / Test Report Nr.55040719 (02. Ausfertigung /02. version)

                            Prüfgegenstand / Test object      PKW-Nachrüstrad / Pattern part replacement wheel
                                                              8.0Jx18H2 Typ / Type AS8018
                            Hersteller / Manufacturer         AUTEC GmbH & Co. KG

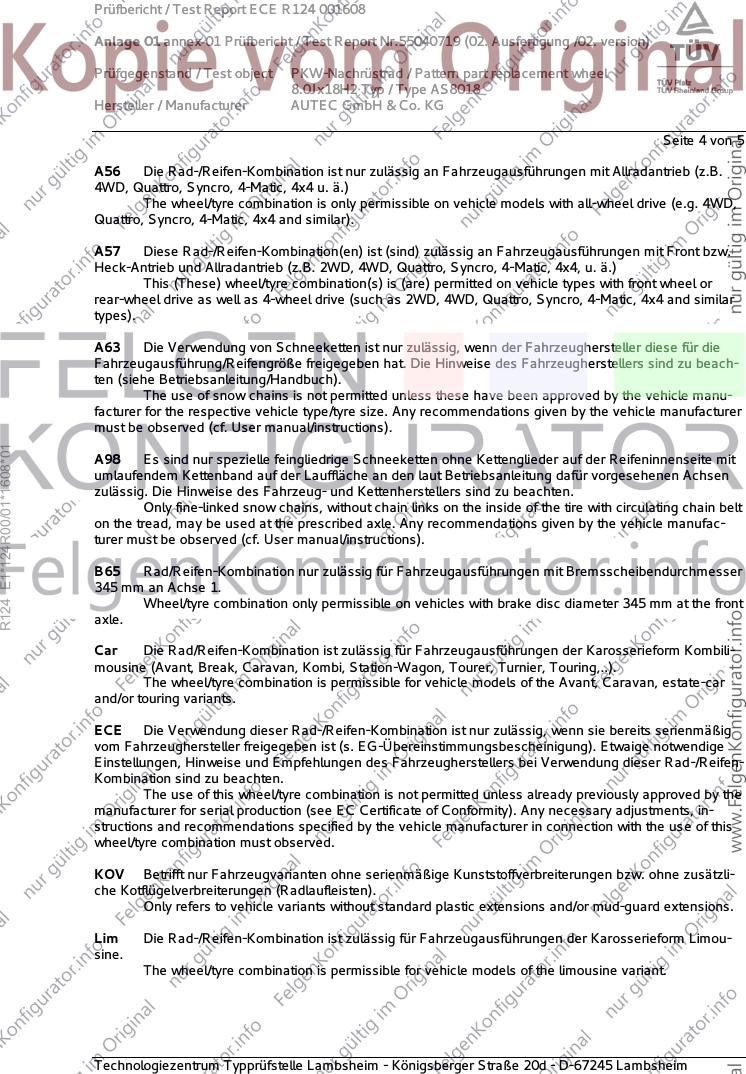

                                                                                                                              Seite 4 von 5

                            A56     Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
                            4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
                                    The wheel/tyre combination is only permissible on vehicle models with all-wheel drive (e.g. 4WD,
                            Quattro, Syncro, 4-Matic, 4x4 and similar).

                            A57     Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
                            Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
                                    This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or
                            rear-wheel drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and similar
                            types).

                            A63      Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
                            Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beach-
                            ten (siehe Betriebsanleitung/Handbuch).
                                     The use of snow chains is not permitted unless these have been approved by the vehicle manu-
                            facturer for the respective vehicle type/tyre size. Any recommendations given by the vehicle manufacturer
                            must be observed (cf. User manual/instructions).
R124 E1*124R00/01*1608*01




                            A98      Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
                            umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
                            zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
                                     Only fine-linked snow chains, without chain links on the inside of the tire with circulating chain belt
                            on the tread, may be used at the prescribed axle. Any recommendations given by the vehicle manufac-
                            turer must be observed (cf. User manual/instructions).

                            B65   Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser
                            345 mm an Achse 1.
                                  Wheel/tyre combination only permissible on vehicles with brake disc diameter 345 mm at the front
                            axle.

                            Car     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kombili-
                            mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
                                    The wheel/tyre combination is permissible for vehicle models of the Avant, Caravan, estate-car
                            and/or touring variants.

                            ECE      Die Verwendung dieser Rad-/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmäßig
                            vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige notwendige
                            Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser Rad-/Reifen-
                            Kombination sind zu beachten.
                                     The use of this wheel/tyre combination is not permitted unless already previously approved by the
                            manufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments, in-
                            structions and recommendations specified by the vehicle manufacturer in connection with the use of this
                            wheel/tyre combination must observed.

                            KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzli-
                            che Kotflügelverbreiterungen (Radlaufleisten).
                                    Only refers to vehicle variants without standard plastic extensions and/or mud-guard extensions.

                            Lim     Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limou-
                            sine.
                                    The wheel/tyre combination is permissible for vehicle models of the limousine variant.




                            Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
                            Prüfbericht / Test Report ECE R124 001608

                            Anlage 01 annex 01 Prüfbericht / Test Report Nr.55040719 (02. Ausfertigung /02. version)

                            Prüfgegenstand / Test object    PKW-Nachrüstrad / Pattern part replacement wheel
                                                            8.0Jx18H2 Typ / Type AS8018
                            Hersteller / Manufacturer       AUTEC GmbH & Co. KG

                                                                                                                             Seite 5 von 5

                            NBF     Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
                                    Not for bombardment-protected vehicle models.

                            NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
                            zeug).
                                   Not for hybrid vehicles or vehicle models with hybrid drive.

                            NoP     Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
                                    Not for plug-in-hybrid vehicles or externally chargeable hybrid electric vehicles (OVC).

                            S01     Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite
                            1) verwendet werden.
                                    Only the serial fixing components No. S01 (see page 1) are to be used to attach the replacement
                            wheels.


                            Lambsheim, 19. Oktober 2020
R124 E1*124R00/01*1608*01




                            DS/CC                                                                             00353865.DOC




                            Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
