Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 10
Seite : 1/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19

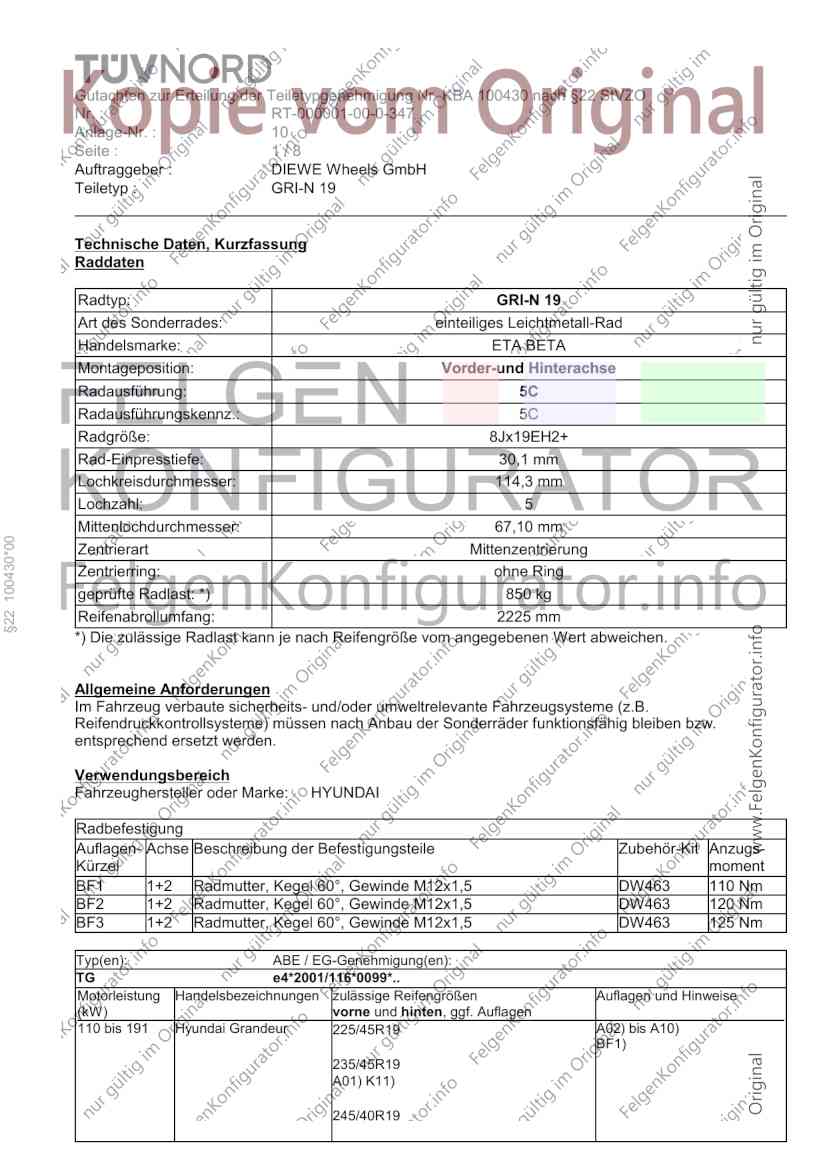

Technische Daten, Kurzfassung
Raddaten
Radtyp: GRI-N 19
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: ETA BETA
Montageposition: Vorder-und Hinterachse
Radausführung: 5C
Radausführungskennz.: 5C
Radgröße: 8Jx19EH2+
Rad-Einpresstiefe: 30,1 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 67,10 mm
§22 100430*00
Zentrierart Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 850 kg
Reifenabrollumfang: 2225 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: HYUNDAI
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 DW463 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 DW463 120 Nm
BF3 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 DW463 125 Nm
Typ(en): ABE / EG-Genehmigung(en):
TG e4*2001/116*0099*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 191 Hyundai Grandeur 225/45R19 A02) bis A10)
BF1)
235/45R19
A01) K11)
245/40R19
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 10
Seite : 2/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
FD e11*2001/116*0313*..
FDH e11*2001/116*0343*..
FDH e11*2007/46*0225*..
FDHG e11*2001/116*0361*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 105 Hyundai i30, i30CW 215/35R19 A01) bis A10)
(Limousine, Kombi) BF1) K01) K04) K21) K45)
T85)
Typ(en): ABE / EG-Genehmigung(en):
EL e11*2007/46*0104*..
ELH e11*2007/46*0192*..
LM e11*2007/46*0128*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 100430*00
(kW) vorne und hinten, ggf. Auflagen
85 bis 135 Hyundai IX35 225/45R19 A01) bis A10)
BF1) K01) K02)
235/45R19
K52)
245/40R19
Typ(en): ABE / EG-Genehmigung(en):
EN e9*2001/116*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
176 bis 184 Hyundai iX55 245/50R19 A01) bis A10)
BF1) K01) K04)
245/55R19
K50)
255/50R19
K50)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 10
Seite : 3/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19

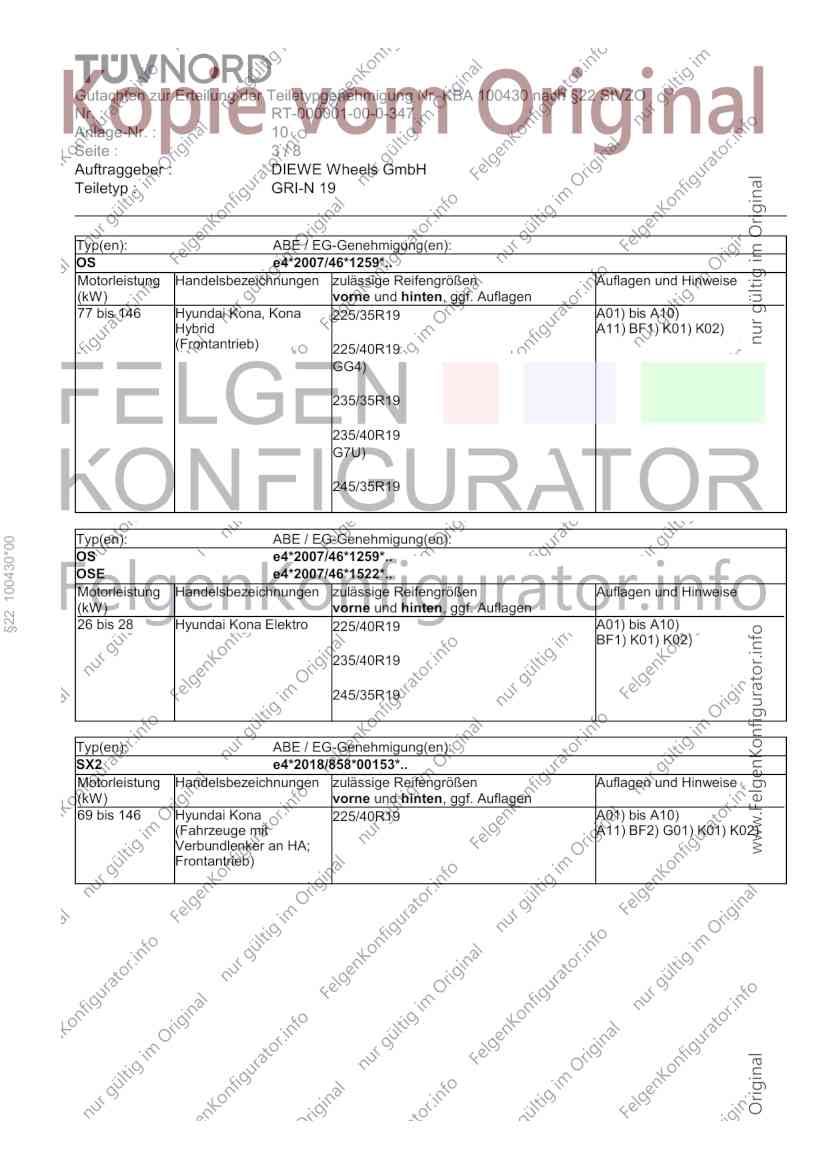

Typ(en): ABE / EG-Genehmigung(en):
OS e4*2007/46*1259*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 146 Hyundai Kona, Kona 225/35R19 A01) bis A10)
Hybrid A11) BF1) K01) K02)
(Frontantrieb) 225/40R19
GG4)
235/35R19
235/40R19
G7U)
245/35R19
Typ(en): ABE / EG-Genehmigung(en):
§22 100430*00
OS e4*2007/46*1259*..
OSE e4*2007/46*1522*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
26 bis 28 Hyundai Kona Elektro 225/40R19 A01) bis A10)
BF1) K01) K02)
235/40R19
245/35R19
Typ(en): ABE / EG-Genehmigung(en):
SX2 e4*2018/858*00153*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
69 bis 146 Hyundai Kona 225/40R19 A01) bis A10)
(Fahrzeuge mit A11) BF2) G01) K01) K02)
Verbundlenker an HA;
Frontantrieb)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 10
Seite : 4/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19

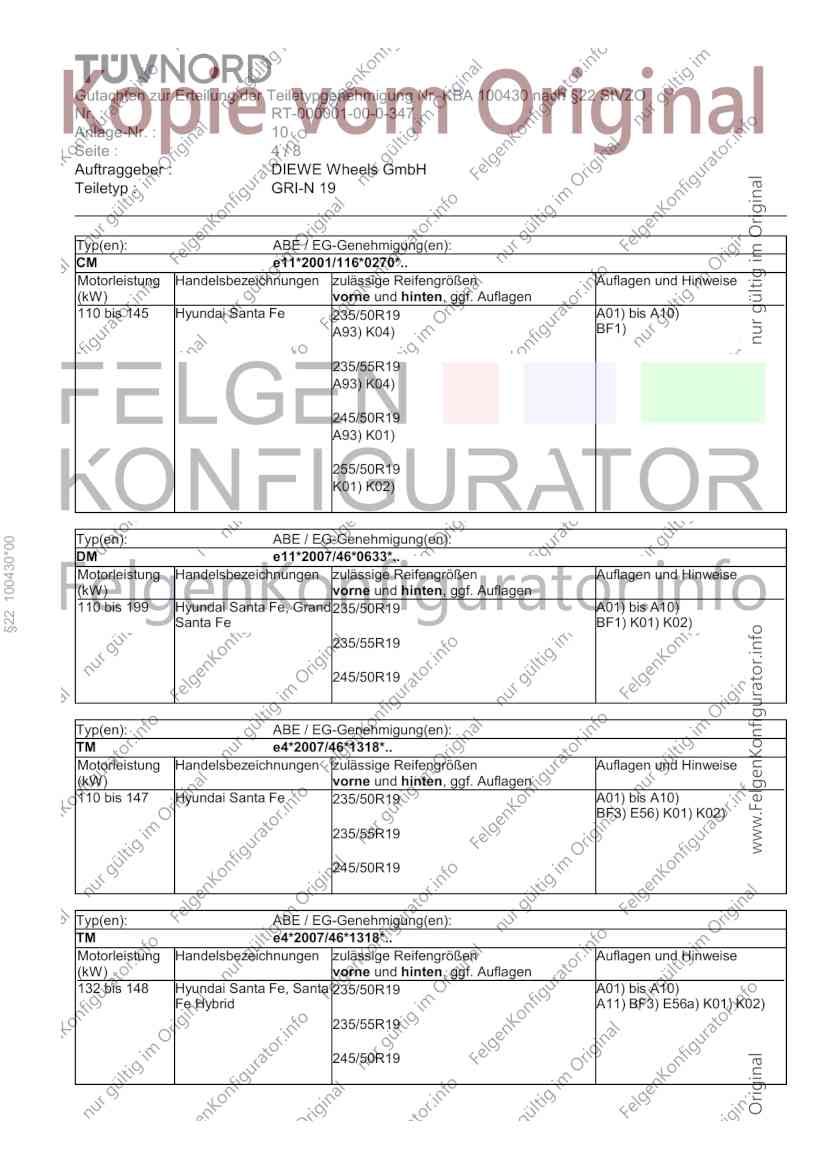

Typ(en): ABE / EG-Genehmigung(en):
CM e11*2001/116*0270*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 145 Hyundai Santa Fe 235/50R19 A01) bis A10)
A93) K04) BF1)
235/55R19
A93) K04)
245/50R19
A93) K01)
255/50R19
K01) K02)
Typ(en): ABE / EG-Genehmigung(en):
§22 100430*00
DM e11*2007/46*0633*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 199 Hyundai Santa Fe, Grand 235/50R19 A01) bis A10)
Santa Fe BF1) K01) K02)
235/55R19
245/50R19
Typ(en): ABE / EG-Genehmigung(en):
TM e4*2007/46*1318*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 147 Hyundai Santa Fe 235/50R19 A01) bis A10)
BF3) E56) K01) K02)
235/55R19
245/50R19
Typ(en): ABE / EG-Genehmigung(en):
TM e4*2007/46*1318*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 148 Hyundai Santa Fe, Santa 235/50R19 A01) bis A10)
Fe Hybrid A11) BF3) E56a) K01) K02)
235/55R19
245/50R19
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 10
Seite : 5/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19

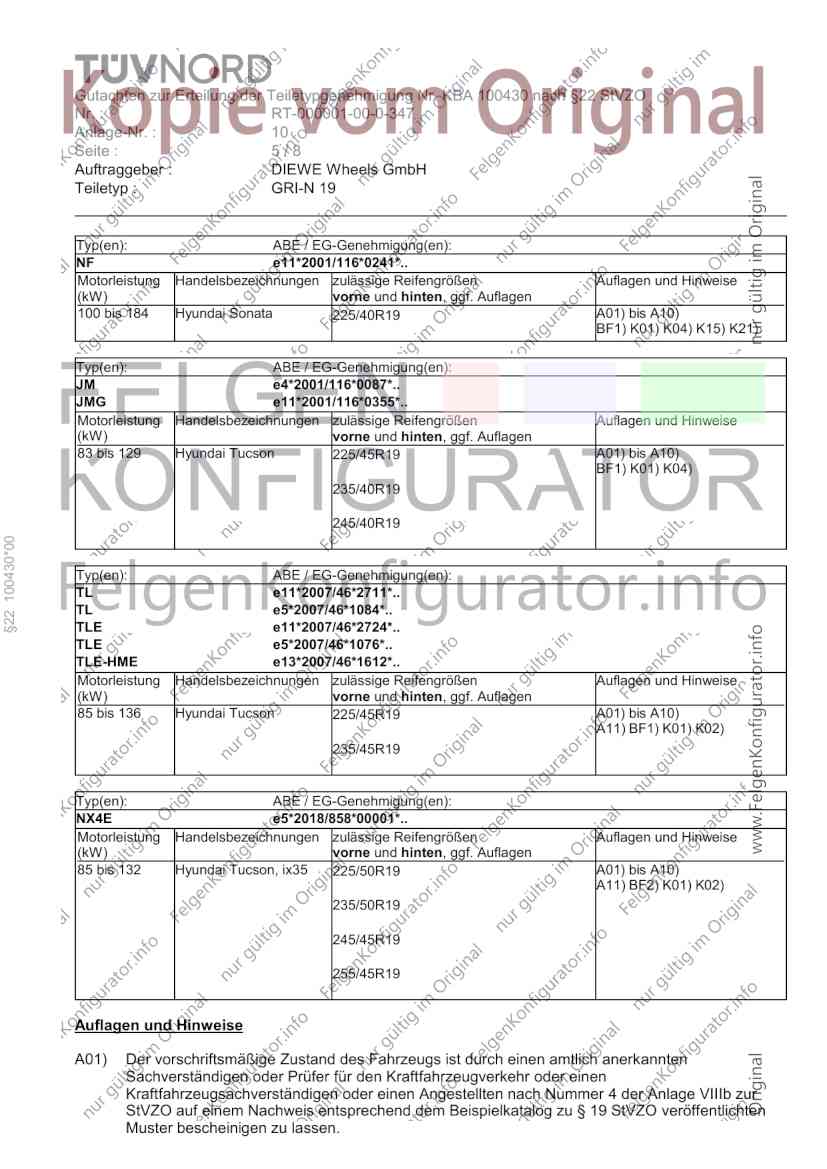

Typ(en): ABE / EG-Genehmigung(en):
NF e11*2001/116*0241*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 184 Hyundai Sonata 225/40R19 A01) bis A10)
BF1) K01) K04) K15) K21)
Typ(en): ABE / EG-Genehmigung(en):
JM e4*2001/116*0087*..
JMG e11*2001/116*0355*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 129 Hyundai Tucson 225/45R19 A01) bis A10)
BF1) K01) K04)
235/40R19
245/40R19
§22 100430*00
Typ(en): ABE / EG-Genehmigung(en):
TL e11*2007/46*2711*..
TL e5*2007/46*1084*..
TLE e11*2007/46*2724*..
TLE e5*2007/46*1076*..
TLE-HME e13*2007/46*1612*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 136 Hyundai Tucson 225/45R19 A01) bis A10)
A11) BF1) K01) K02)
235/45R19
Typ(en): ABE / EG-Genehmigung(en):
NX4E e5*2018/858*00001*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 132 Hyundai Tucson, ix35 225/50R19 A01) bis A10)
A11) BF2) K01) K02)
235/50R19
245/45R19
255/45R19
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 10
Seite : 6/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19

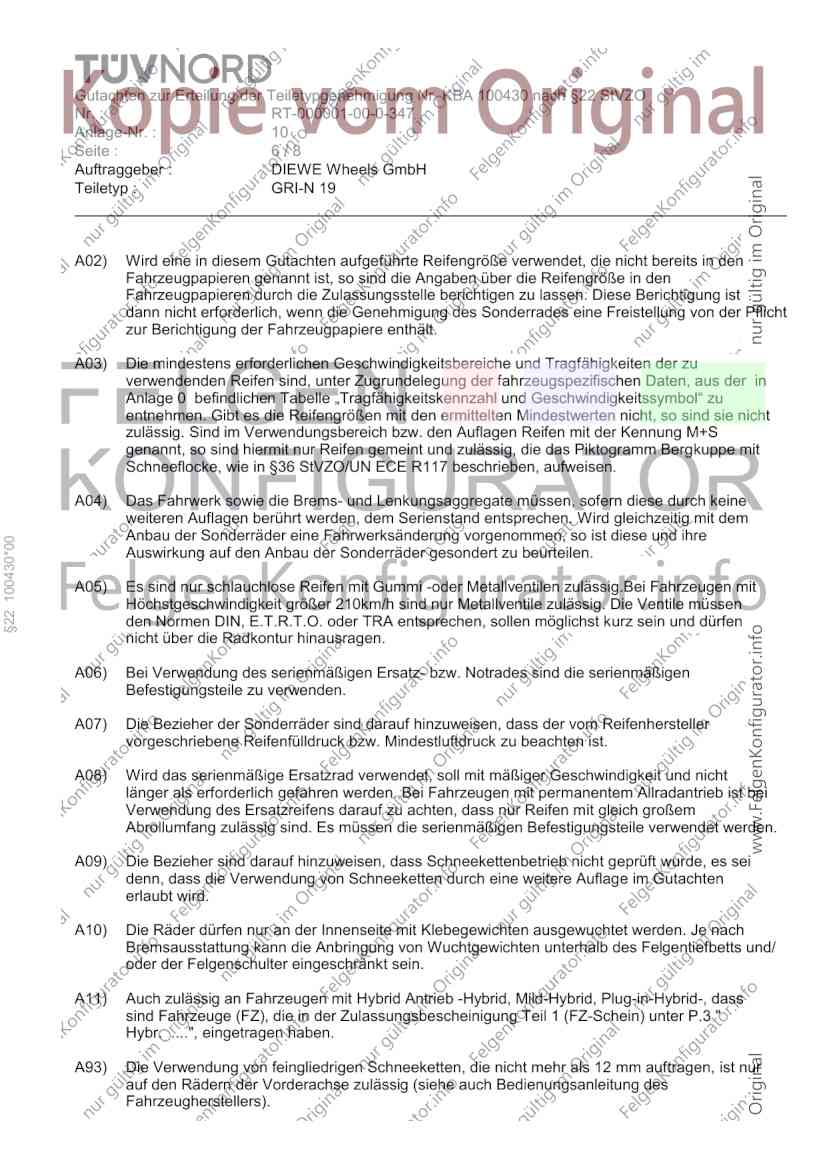

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die Genehmigung des Sonderrades eine Freistellung von der Pflicht
zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
§22 100430*00
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 10
Seite : 7/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19

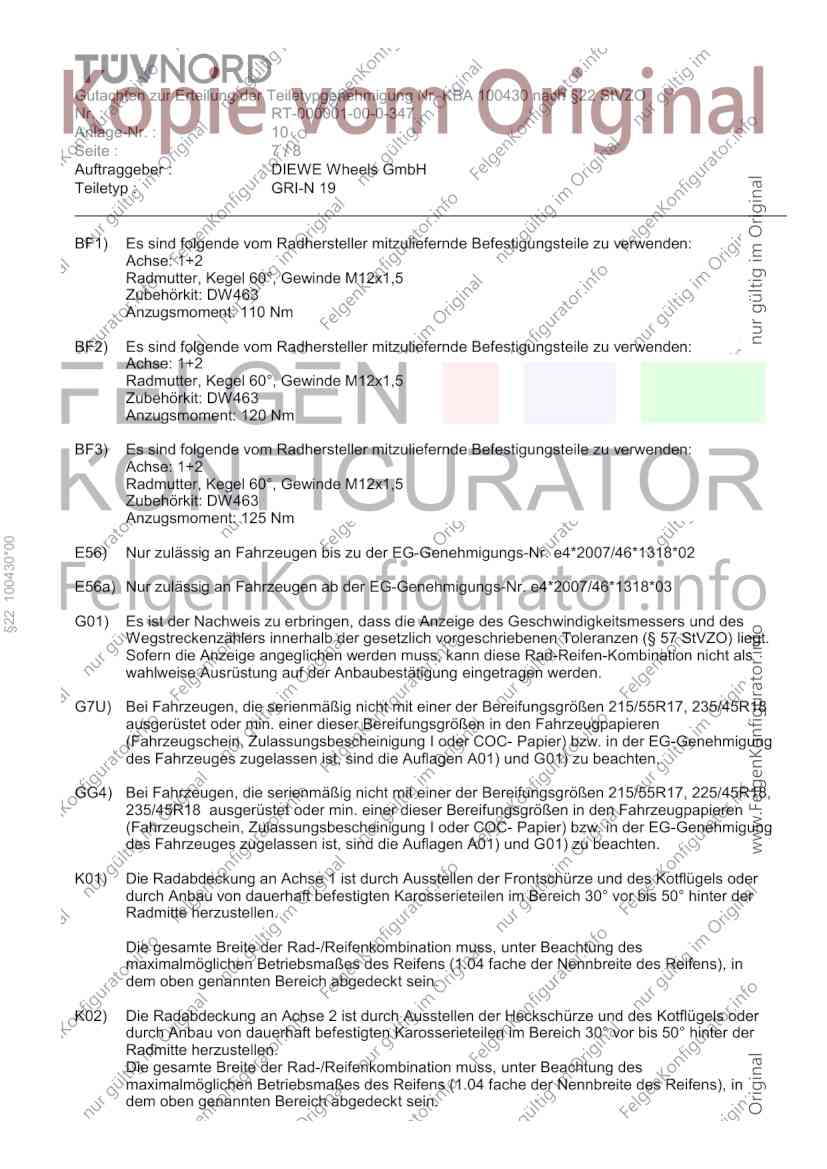

BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: DW463
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: DW463
Anzugsmoment: 120 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: DW463
Anzugsmoment: 125 Nm
§22 100430*00
E56) Nur zulässig an Fahrzeugen bis zu der EG-Genehmigungs-Nr. e4*2007/46*1318*02
E56a) Nur zulässig an Fahrzeugen ab der EG-Genehmigungs-Nr. e4*2007/46*1318*03
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G7U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17, 235/45R18
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GG4) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17, 225/45R18,
235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 10
Seite : 8/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K11) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste bzw.
Sicke bis zur Stoßfängeroberkante umzulegen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K45) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante
auszuschneiden.
§22 100430*00
K50) Um eine ausreichende Freigängigkeit an Achse 1 zu gewährleisten, sind folgende Maßnahmen
erforderlich:
• die auf der Radhauskante angebrachte Kunststoffverbreiterung ist bis zur
Blechradhauskante zu kürzen,
• der im Bereich zwischen Radmitte und Stoßfängeroberkante befindliche Kunststoffniet zur
Befestigung des Kunststoffinnenkotflügels ist zu entfernen und die dahinterliegende
Blechlasche nach außen zu biegen,
• die Kunststoffausbuchtungen im Bereich der Stoßfängeroberkante und im Bereich zwischen
Stoßfängeroberkante und Radmitte sind warm einzuformen,
• der eingeformte Kunststoffinnenkotflügel ist im Bereich zwischen Stoßfängeroberkante und
Radmitte mit Karosseriekleber an der umgebogenen Blechlasche zu befestigen
K52) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• die Befestigungslasche des Stoßfängers ist im Bereich der Stoßfängeroberkante um 10mm zu
kürzen und der in diesem Bereich befindliche Kunststoffspritzschutz auszu-schneiden,
• die Radhausausschnittkanten sind von der Stoßfängeroberkante bis 45° hinter der Radmitte
umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 10 mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ GRI-N 19 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 13.06.2025
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 100430*00
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
