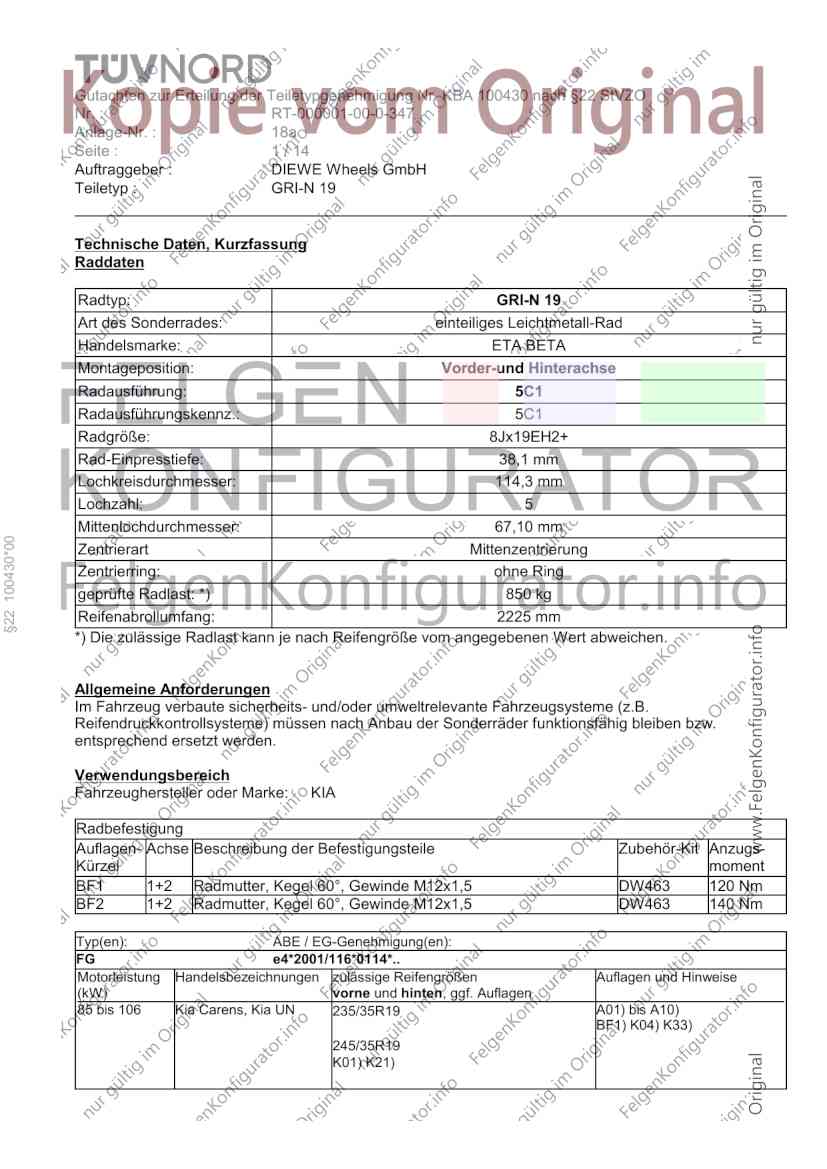

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 1 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Technische Daten, Kurzfassung
Raddaten
Radtyp: GRI-N 19
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: ETA BETA
Montageposition: Vorder-und Hinterachse
Radausführung: 5C1
Radausführungskennz.: 5C1
Radgröße: 8Jx19EH2+
Rad-Einpresstiefe: 38,1 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 67,10 mm
§22 100430*00
Zentrierart Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 850 kg
Reifenabrollumfang: 2225 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: KIA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 DW463 120 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 DW463 140 Nm
Typ(en): ABE / EG-Genehmigung(en):
FG e4*2001/116*0114*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 106 Kia Carens, Kia UN 235/35R19 A01) bis A10)
BF1) K04) K33)
245/35R19
K01) K21)

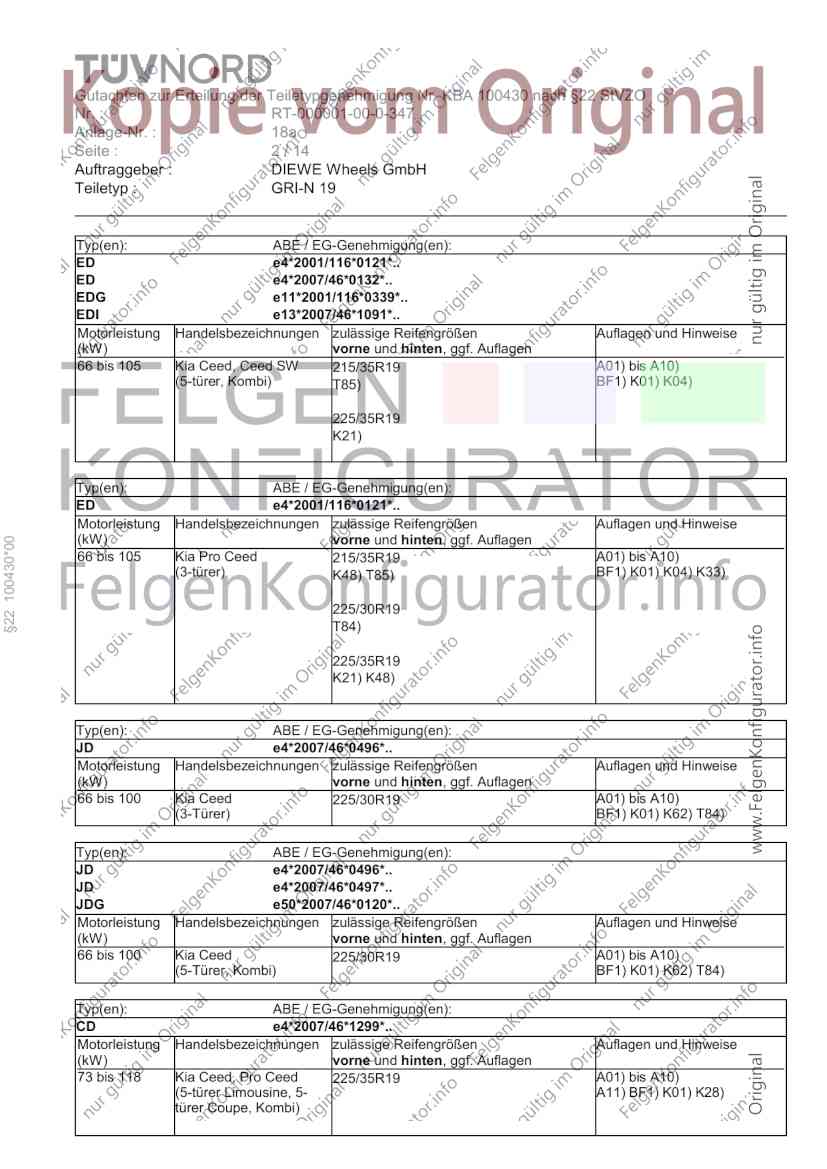

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 2 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
ED e4*2001/116*0121*..
ED e4*2007/46*0132*..
EDG e11*2001/116*0339*..
EDI e13*2007/46*1091*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 105 Kia Ceed, Ceed SW 215/35R19 A01) bis A10)
(5-türer, Kombi) T85) BF1) K01) K04)
225/35R19
K21)
Typ(en): ABE / EG-Genehmigung(en):
ED e4*2001/116*0121*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 100430*00
66 bis 105 Kia Pro Ceed 215/35R19 A01) bis A10)
(3-türer) K48) T85) BF1) K01) K04) K33)
225/30R19
T84)
225/35R19
K21) K48)
Typ(en): ABE / EG-Genehmigung(en):
JD e4*2007/46*0496*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 100 Kia Ceed 225/30R19 A01) bis A10)
(3-Türer) BF1) K01) K62) T84)
Typ(en): ABE / EG-Genehmigung(en):
JD e4*2007/46*0496*..
JD e4*2007/46*0497*..
JDG e50*2007/46*0120*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 100 Kia Ceed 225/30R19 A01) bis A10)
(5-Türer, Kombi) BF1) K01) K62) T84)
Typ(en): ABE / EG-Genehmigung(en):
CD e4*2007/46*1299*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 118 Kia Ceed, Pro Ceed 225/35R19 A01) bis A10)
(5-türer Limousine, 5- A11) BF1) K01) K28)
türer Coupe, Kombi)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 3 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
CD e4*2007/46*1299*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 Kia Ceed, Pro Ceed 225/35R19 A01) bis A10)
(5-türer Limousine, 5- BF1) K01) K28)
türer Coupe)
Typ(en): ABE / EG-Genehmigung(en):
CD e4*2007/46*1299*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 150 Kia XCeed 225/35R19 A01) bis A10)
G5W) N235) A11) BF1) K01)
235/35R19
§22 100430*00
245/35R19
K72)
Typ(en): ABE / EG-Genehmigung(en):
SV1 e6*2018/858*00331*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 Kia EV3 215/45R19 A02) bis A10)
A01) A93) K03) BF1)
215/50R19
A01) A93) K01) K04) M00)
225/45R19
A93)
235/40R19
A01) A93) K01) K04)
235/45R19
A01) A93) K01) K04)
245/40R19
A01) A93) K01) K04)
245/45R19
A01) A93a) K01) K04)

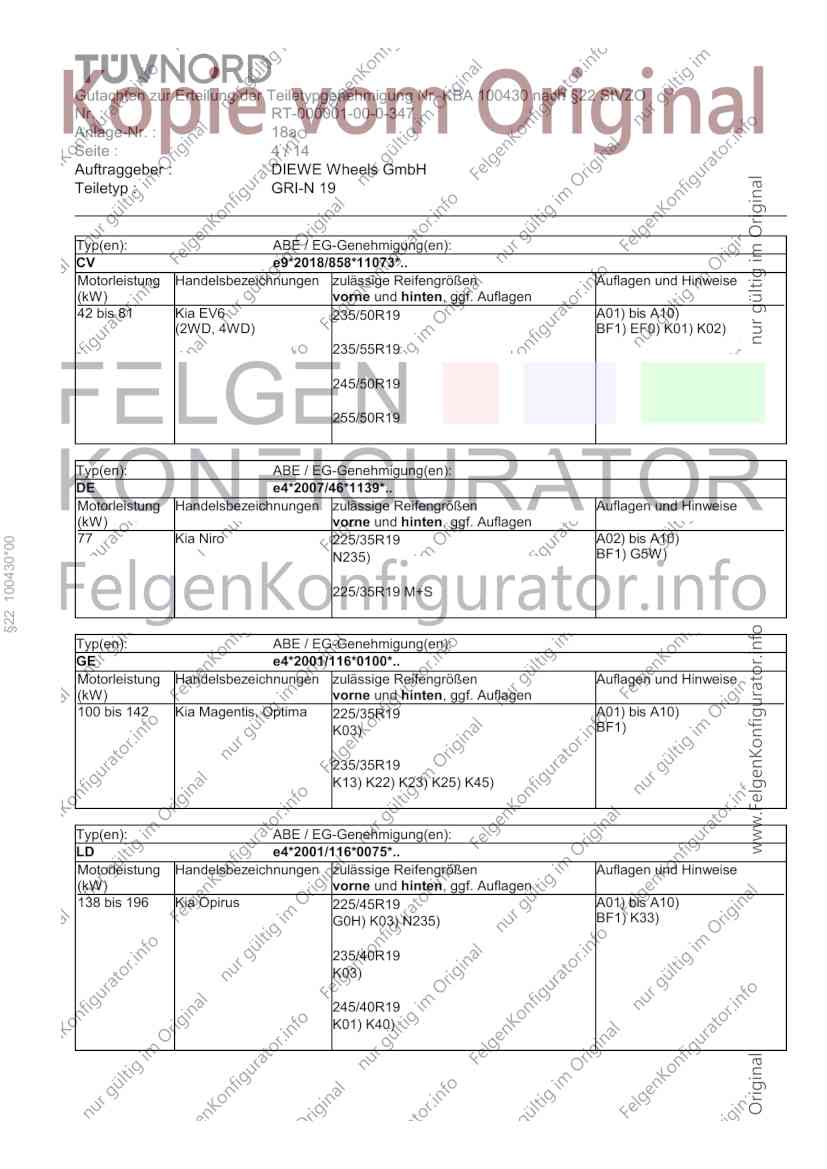

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 4 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
CV e9*2018/858*11073*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
42 bis 81 Kia EV6 235/50R19 A01) bis A10)
(2WD, 4WD) BF1) EF0) K01) K02)
235/55R19
245/50R19
255/50R19
Typ(en): ABE / EG-Genehmigung(en):
DE e4*2007/46*1139*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 Kia Niro 225/35R19 A02) bis A10)
§22 100430*00
N235) BF1) G5W)
225/35R19 M+S
Typ(en): ABE / EG-Genehmigung(en):
GE e4*2001/116*0100*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 142 Kia Magentis, Optima 225/35R19 A01) bis A10)
K03) BF1)
235/35R19
K13) K22) K23) K25) K45)
Typ(en): ABE / EG-Genehmigung(en):
LD e4*2001/116*0075*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
138 bis 196 Kia Opirus 225/45R19 A01) bis A10)
G0H) K03) N235) BF1) K33)
235/40R19
K03)
245/40R19
K01) K40)

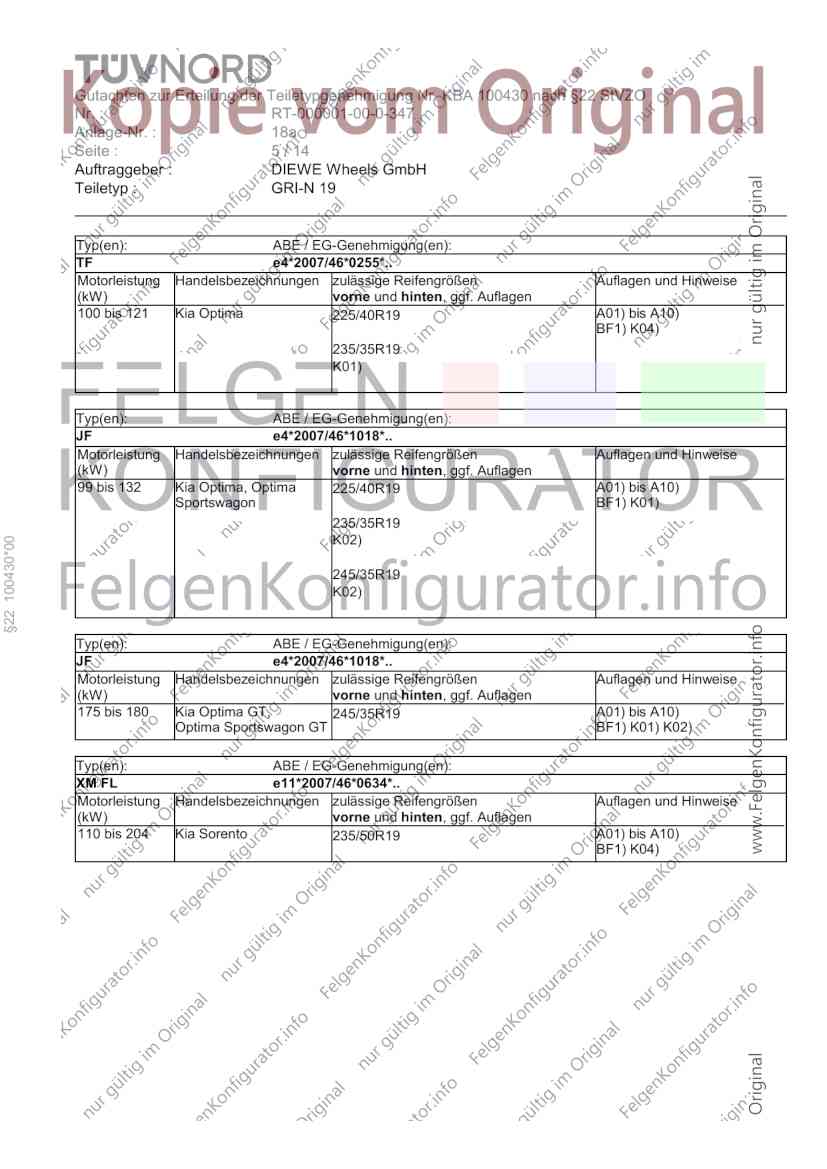

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 5 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
TF e4*2007/46*0255*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 121 Kia Optima 225/40R19 A01) bis A10)
BF1) K04)
235/35R19
K01)
Typ(en): ABE / EG-Genehmigung(en):
JF e4*2007/46*1018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
99 bis 132 Kia Optima, Optima 225/40R19 A01) bis A10)
Sportswagon BF1) K01)
235/35R19
K02)
§22 100430*00
245/35R19
K02)
Typ(en): ABE / EG-Genehmigung(en):
JF e4*2007/46*1018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
175 bis 180 Kia Optima GT, 245/35R19 A01) bis A10)
Optima Sportswagon GT BF1) K01) K02)
Typ(en): ABE / EG-Genehmigung(en):
XM FL e11*2007/46*0634*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 204 Kia Sorento 235/50R19 A01) bis A10)
BF1) K04)

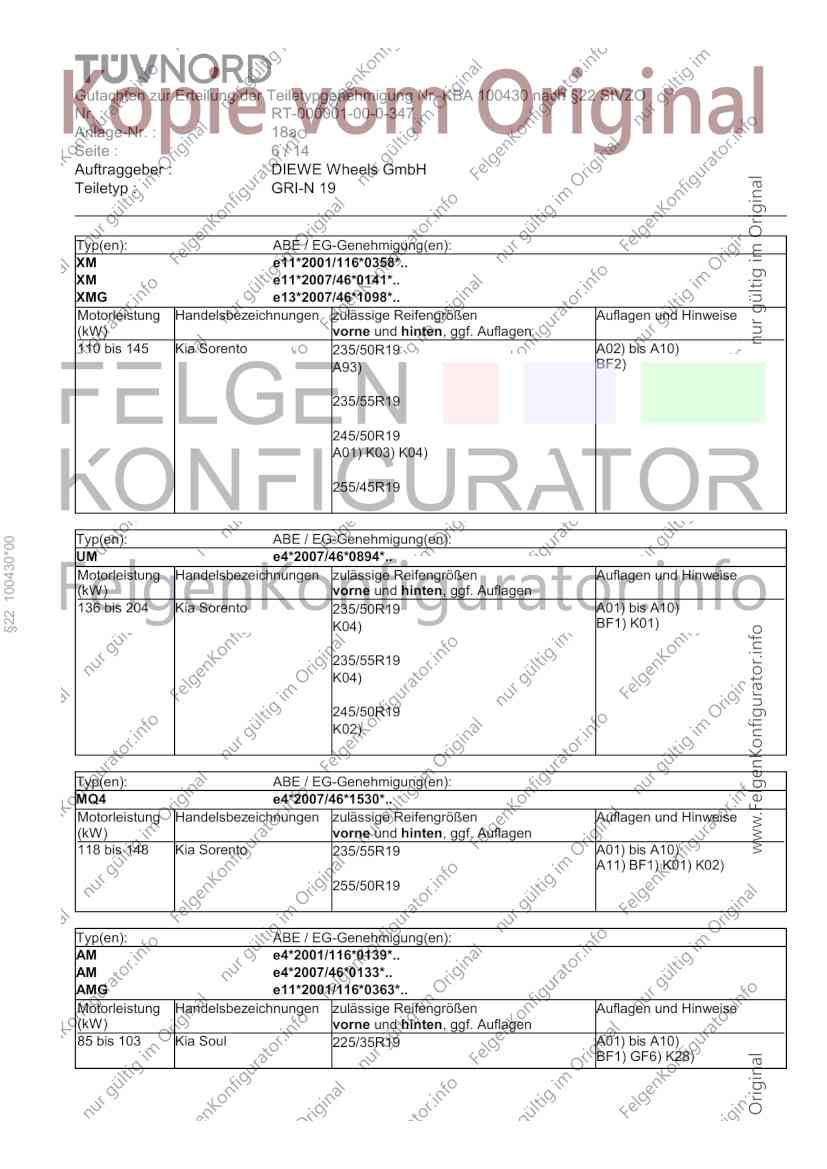

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 6 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
XM e11*2001/116*0358*..
XM e11*2007/46*0141*..
XMG e13*2007/46*1098*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 145 Kia Sorento 235/50R19 A02) bis A10)
A93) BF2)
235/55R19
245/50R19
A01) K03) K04)
255/45R19
Typ(en): ABE / EG-Genehmigung(en):
§22 100430*00
UM e4*2007/46*0894*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
136 bis 204 Kia Sorento 235/50R19 A01) bis A10)
K04) BF1) K01)
235/55R19
K04)
245/50R19
K02)
Typ(en): ABE / EG-Genehmigung(en):
MQ4 e4*2007/46*1530*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
118 bis 148 Kia Sorento 235/55R19 A01) bis A10)
A11) BF1) K01) K02)
255/50R19
Typ(en): ABE / EG-Genehmigung(en):
AM e4*2001/116*0139*..
AM e4*2007/46*0133*..
AMG e11*2001/116*0363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 103 Kia Soul 225/35R19 A01) bis A10)
BF1) GF6) K28)

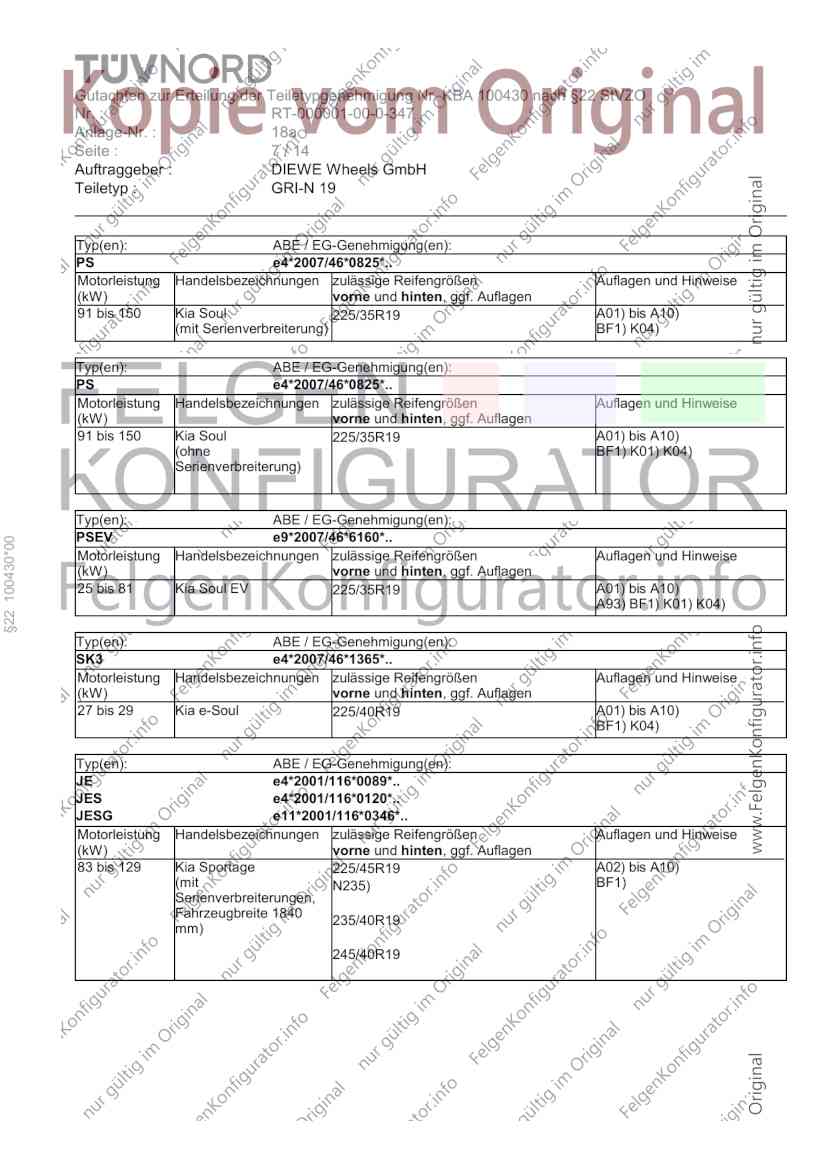

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 7 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
PS e4*2007/46*0825*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
91 bis 150 Kia Soul 225/35R19 A01) bis A10)
(mit Serienverbreiterung) BF1) K04)
Typ(en): ABE / EG-Genehmigung(en):
PS e4*2007/46*0825*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
91 bis 150 Kia Soul 225/35R19 A01) bis A10)
(ohne BF1) K01) K04)
Serienverbreiterung)
Typ(en): ABE / EG-Genehmigung(en):
PSEV e9*2007/46*6160*..
§22 100430*00
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
25 bis 81 Kia Soul EV 225/35R19 A01) bis A10)
A93) BF1) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
SK3 e4*2007/46*1365*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
27 bis 29 Kia e-Soul 225/40R19 A01) bis A10)
BF1) K04)
Typ(en): ABE / EG-Genehmigung(en):
JE e4*2001/116*0089*..
JES e4*2001/116*0120*..
JESG e11*2001/116*0346*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 129 Kia Sportage 225/45R19 A02) bis A10)
(mit N235) BF1)
Serienverbreiterungen,
Fahrzeugbreite 1840
235/40R19
mm)
245/40R19

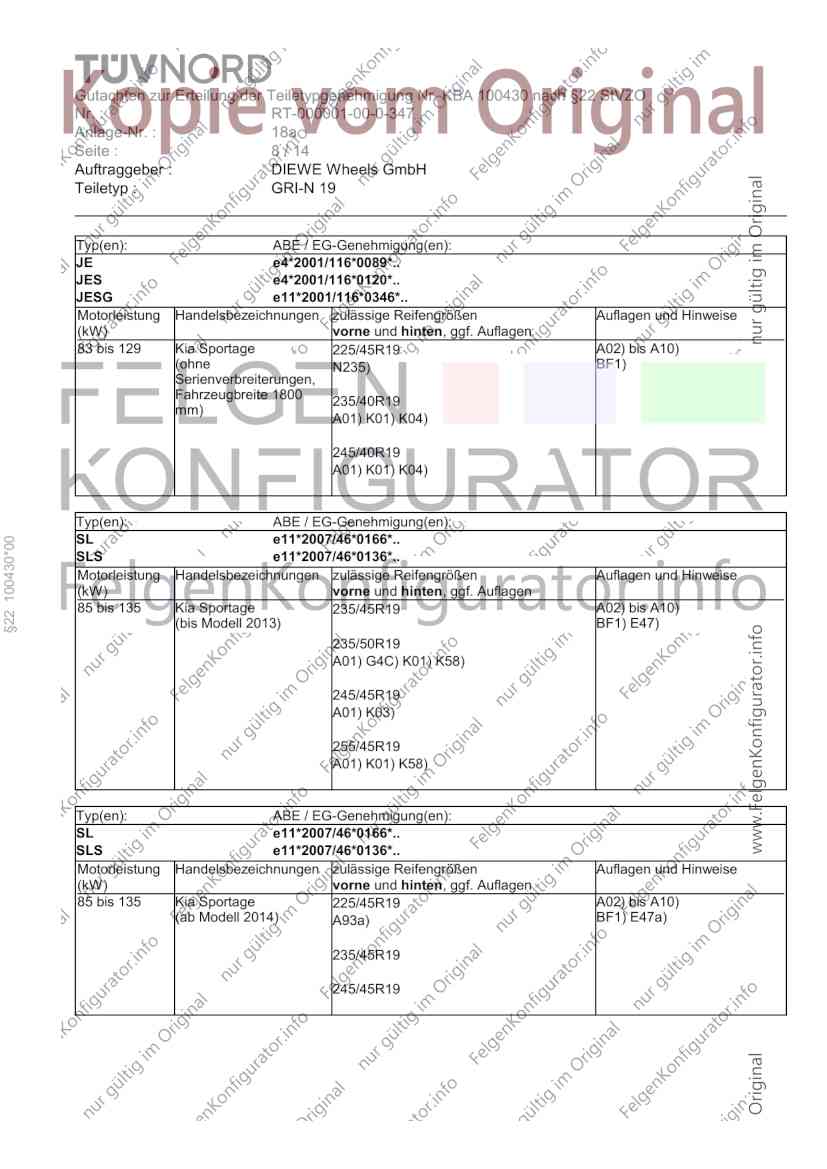

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 8 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
JE e4*2001/116*0089*..
JES e4*2001/116*0120*..
JESG e11*2001/116*0346*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 129 Kia Sportage 225/45R19 A02) bis A10)
(ohne N235) BF1)
Serienverbreiterungen,
Fahrzeugbreite 1800
235/40R19
mm)
A01) K01) K04)
245/40R19
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
SL e11*2007/46*0166*..
§22 100430*00
SLS e11*2007/46*0136*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 135 Kia Sportage 235/45R19 A02) bis A10)
(bis Modell 2013) BF1) E47)
235/50R19
A01) G4C) K01) K58)
245/45R19
A01) K03)
255/45R19
A01) K01) K58)
Typ(en): ABE / EG-Genehmigung(en):
SL e11*2007/46*0166*..
SLS e11*2007/46*0136*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 135 Kia Sportage 225/45R19 A02) bis A10)
(ab Modell 2014) A93a) BF1) E47a)
235/45R19
245/45R19
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 9 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
QL e11*2007/46*3139*..
QL e5*2007/46*1080*..
QLE e11*2007/46*3144*..
QLE e5*2007/46*1081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 136 Kia Sportage 225/45R19 A01) bis A10)
K04) A11) BF1) K01)
235/45R19
K02)
245/45R19
K02)
Typ(en): ABE / EG-Genehmigung(en):
§22 100430*00
NQ5E e4*2018/858*00079*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 132 Kia Sportage 235/45R19 A02) bis A10)
A11) BF1)
235/50R19
A01) K01)
245/45R19
A01) K01) K04)
255/45R19
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
YN e4*2007/46*0130*..
YN e4*2007/46*0131*..
YNS e4*2007/46*0261*..
YNS e4*2007/46*0262*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 94 Kia Venga 215/35R19 A01) bis A10)
BF1) K01) K02) K55) K56)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 10 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19

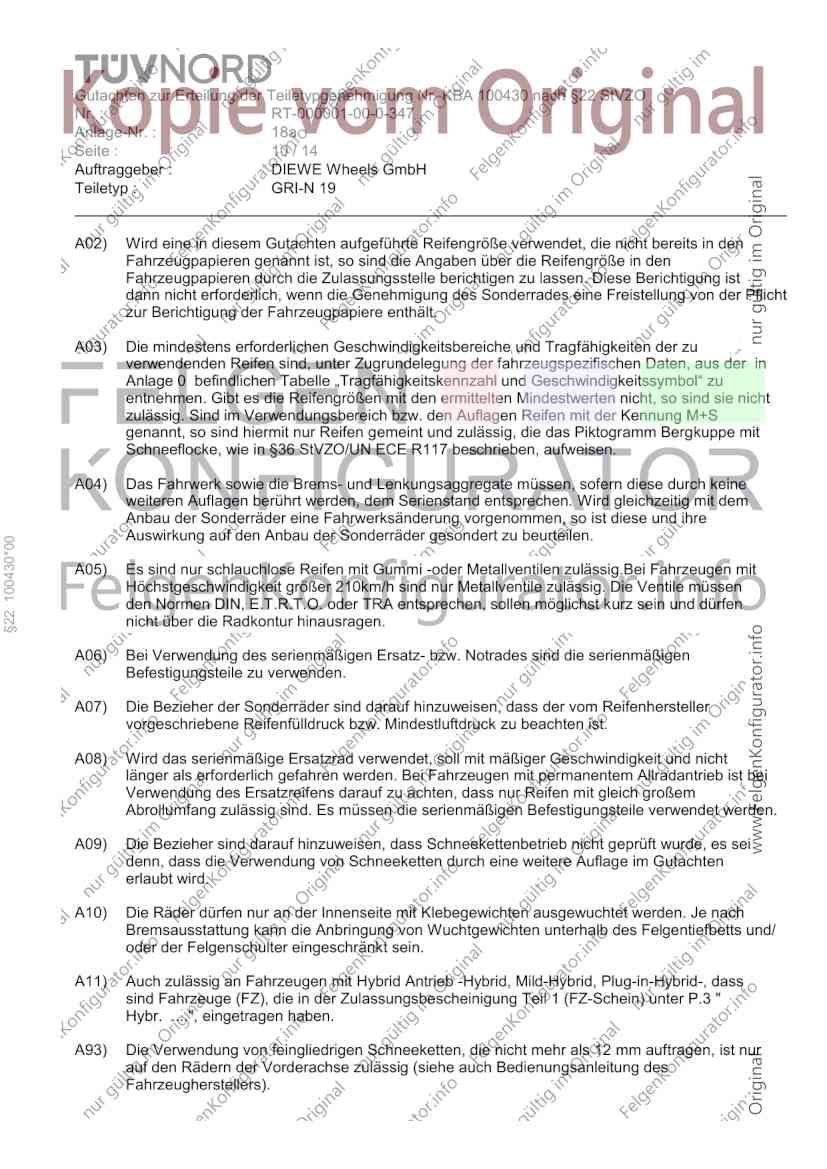

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die Genehmigung des Sonderrades eine Freistellung von der Pflicht
zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
§22 100430*00
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 11 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

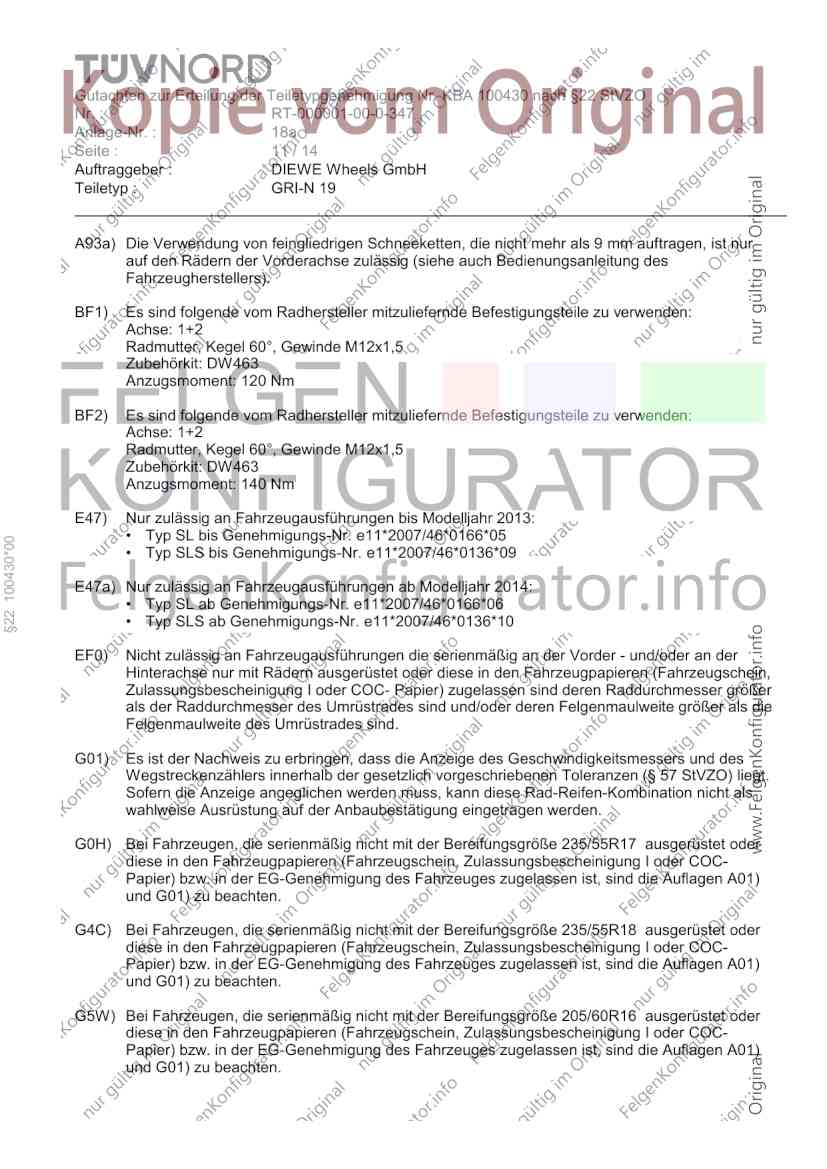

BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: DW463
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: DW463
Anzugsmoment: 140 Nm
E47) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
• Typ SL bis Genehmigungs-Nr. e11*2007/46*0166*05
§22 100430*00
• Typ SLS bis Genehmigungs-Nr. e11*2007/46*0136*09
E47a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2014:
• Typ SL ab Genehmigungs-Nr. e11*2007/46*0166*06
• Typ SLS ab Genehmigungs-Nr. e11*2007/46*0136*10
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren Raddurchmesser größer
als der Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0H) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/55R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G4C) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/55R18 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G5W) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/60R16 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 12 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19

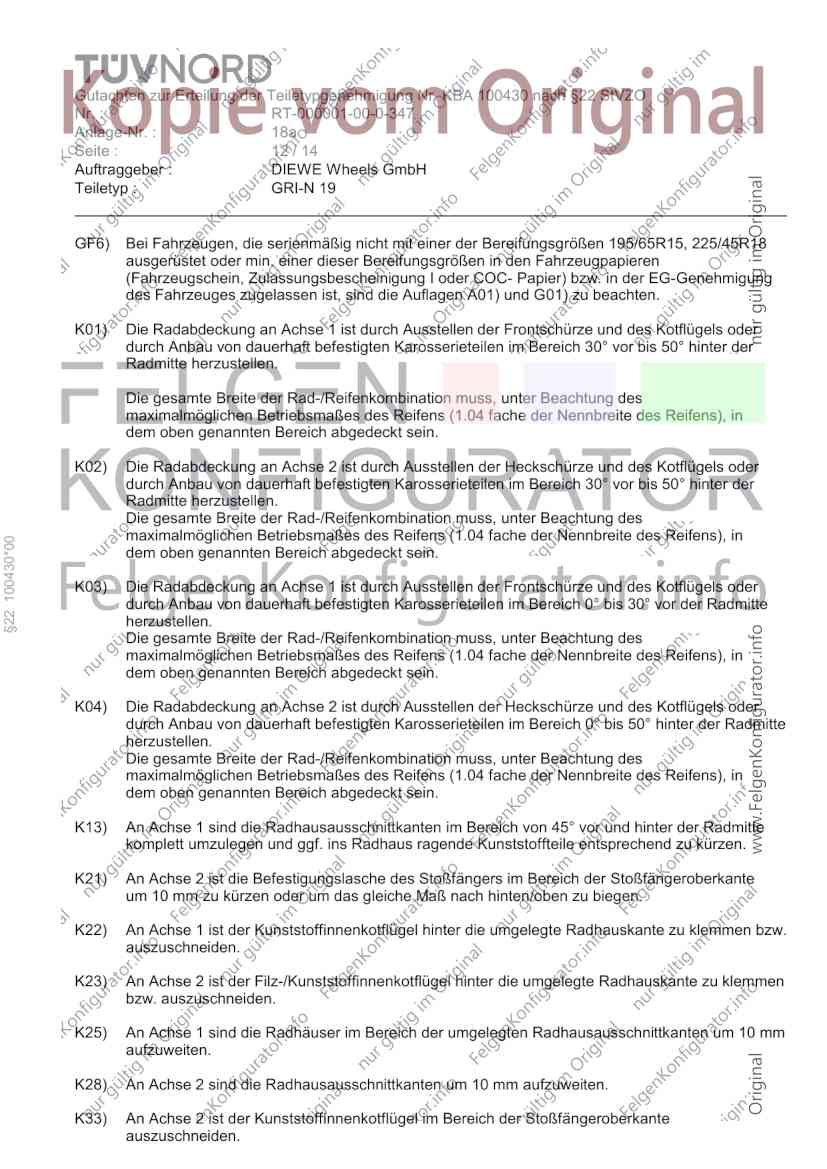

GF6) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15, 225/45R18
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
§22 100430*00
dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K33) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante
auszuschneiden.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 13 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19

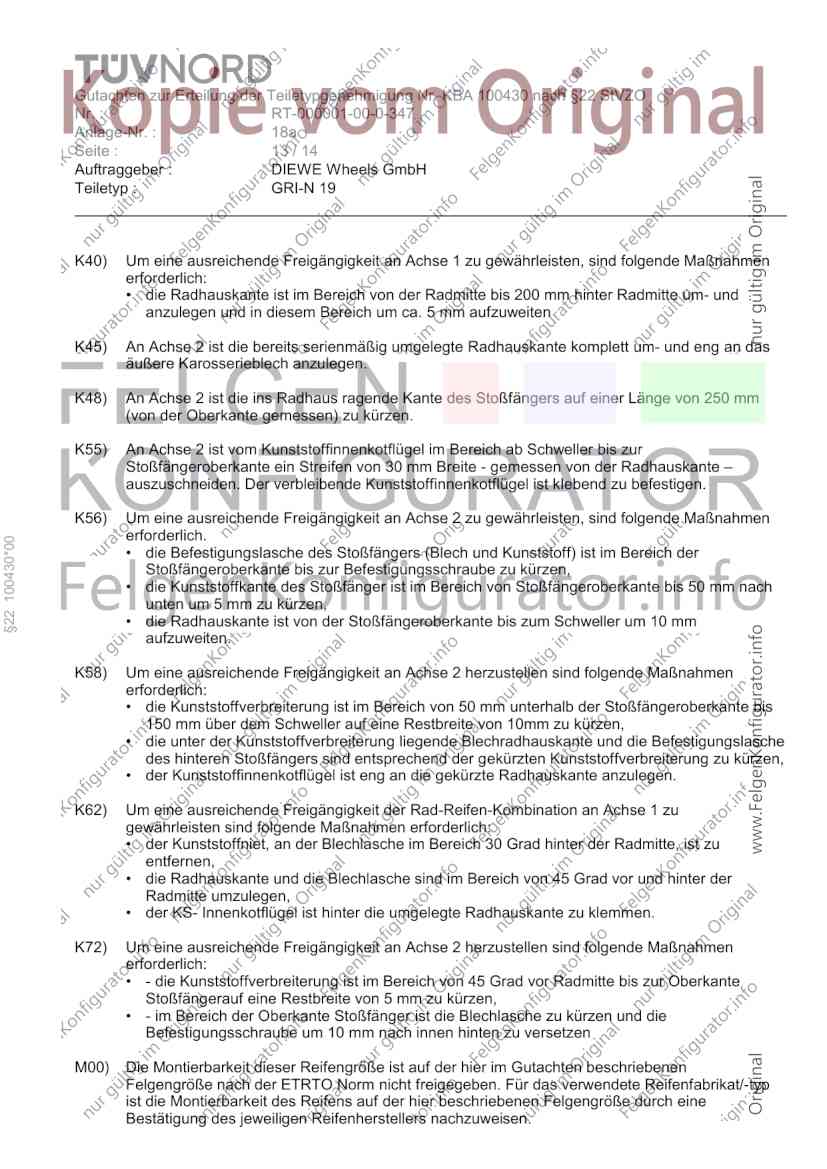

K40) Um eine ausreichende Freigängigkeit an Achse 1 zu gewährleisten, sind folgende Maßnahmen
erforderlich:
• die Radhauskante ist im Bereich von der Radmitte bis 200 mm hinter Radmitte um- und
anzulegen und in diesem Bereich um ca. 5 mm aufzuweiten
K45) An Achse 2 ist die bereits serienmäßig umgelegte Radhauskante komplett um- und eng an das
äußere Karosserieblech anzulegen.
K48) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers auf einer Länge von 250 mm
(von der Oberkante gemessen) zu kürzen.
K55) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich ab Schweller bis zur
Stoßfängeroberkante ein Streifen von 30 mm Breite - gemessen von der Radhauskante –
auszuschneiden. Der verbleibende Kunststoffinnenkotflügel ist klebend zu befestigen.
K56) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten, sind folgende Maßnahmen
erforderlich.
§22 100430*00
• die Befestigungslasche des Stoßfängers (Blech und Kunststoff) ist im Bereich der
Stoßfängeroberkante bis zur Befestigungsschraube zu kürzen,
• die Kunststoffkante des Stoßfänger ist im Bereich von Stoßfängeroberkante bis 50 mm nach
unten um 5 mm zu kürzen,
• die Radhauskante ist von der Stoßfängeroberkante bis zum Schweller um 10 mm
aufzuweiten.
K58) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Kunststoffverbreiterung ist im Bereich von 50 mm unterhalb der Stoßfängeroberkante bis
150 mm über dem Schweller auf eine Restbreite von 10mm zu kürzen,
• die unter der Kunststoffverbreiterung liegende Blechradhauskante und die Befestigungslasche
des hinteren Stoßfängers sind entsprechend der gekürzten Kunststoffverbreiterung zu kürzen,
• der Kunststoffinnenkotflügel ist eng an die gekürzte Radhauskante anzulegen.
K62) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• der Kunststoffniet, an der Blechlasche im Bereich 30 Grad hinter der Radmitte, ist zu
entfernen,
• die Radhauskante und die Blechlasche sind im Bereich von 45 Grad vor und hinter der
Radmitte umzulegen,
• der KS- Innenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K72) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• - die Kunststoffverbreiterung ist im Bereich von 45 Grad vor Radmitte bis zur Oberkante
Stoßfängerauf eine Restbreite von 5 mm zu kürzen,
• - im Bereich der Oberkante Stoßfänger ist die Blechlasche zu kürzen und die
Befestigungsschraube um 10 mm nach innen hinten zu versetzen
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ
ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 18a
Seite : 14 / 14
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19

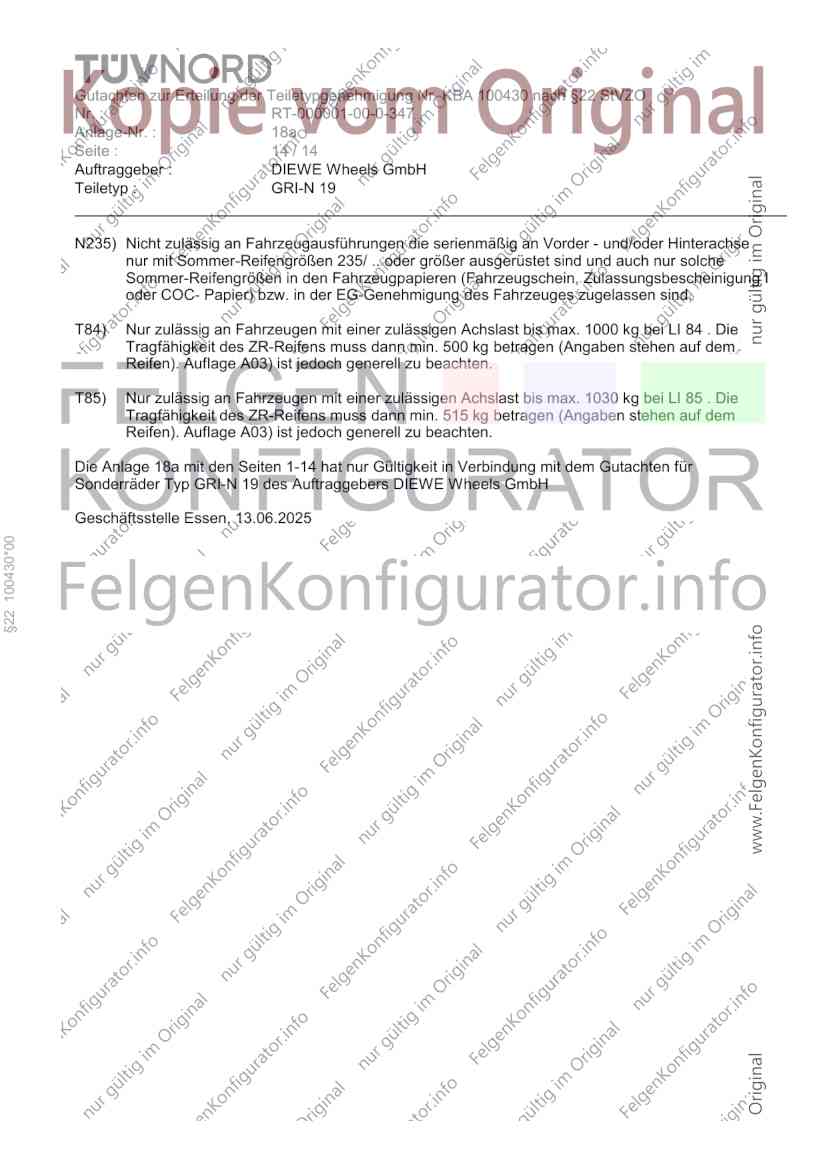

N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T84) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1000 kg bei LI 84 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 500 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 18a mit den Seiten 1-14 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ GRI-N 19 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 13.06.2025
§22 100430*00
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 100430*00
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
