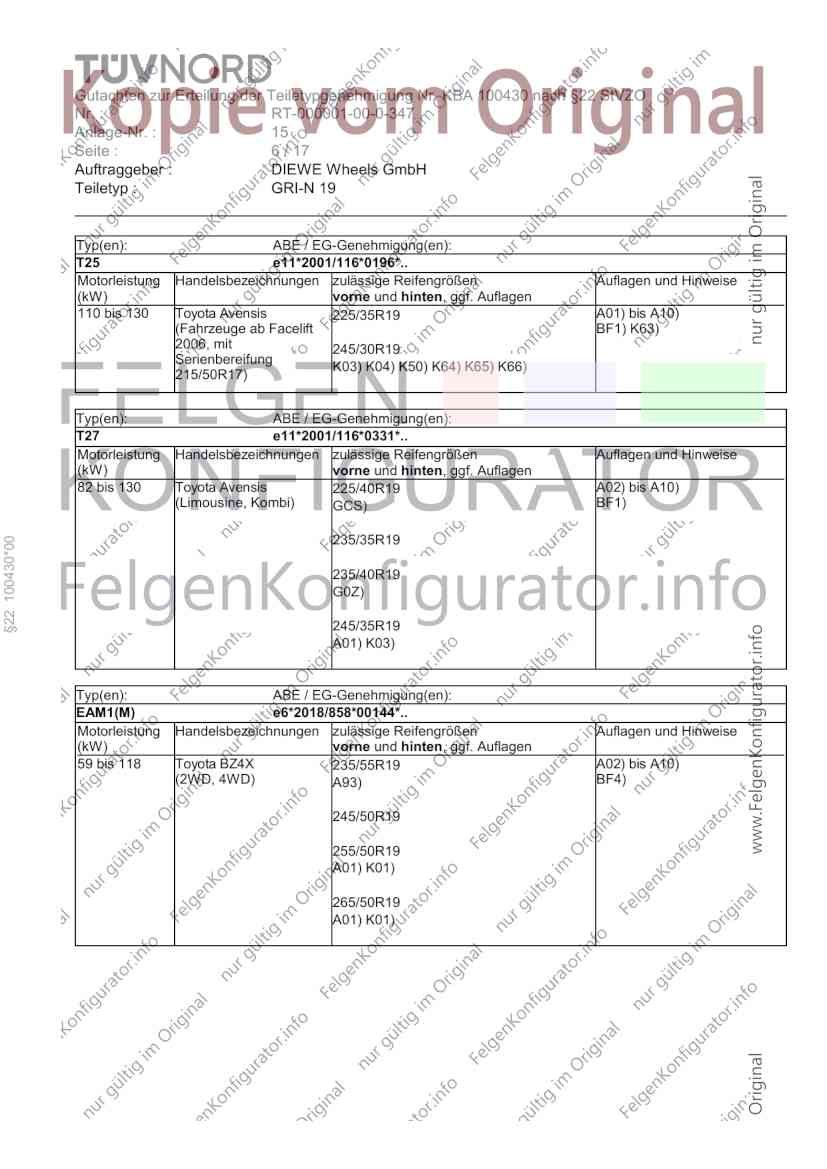

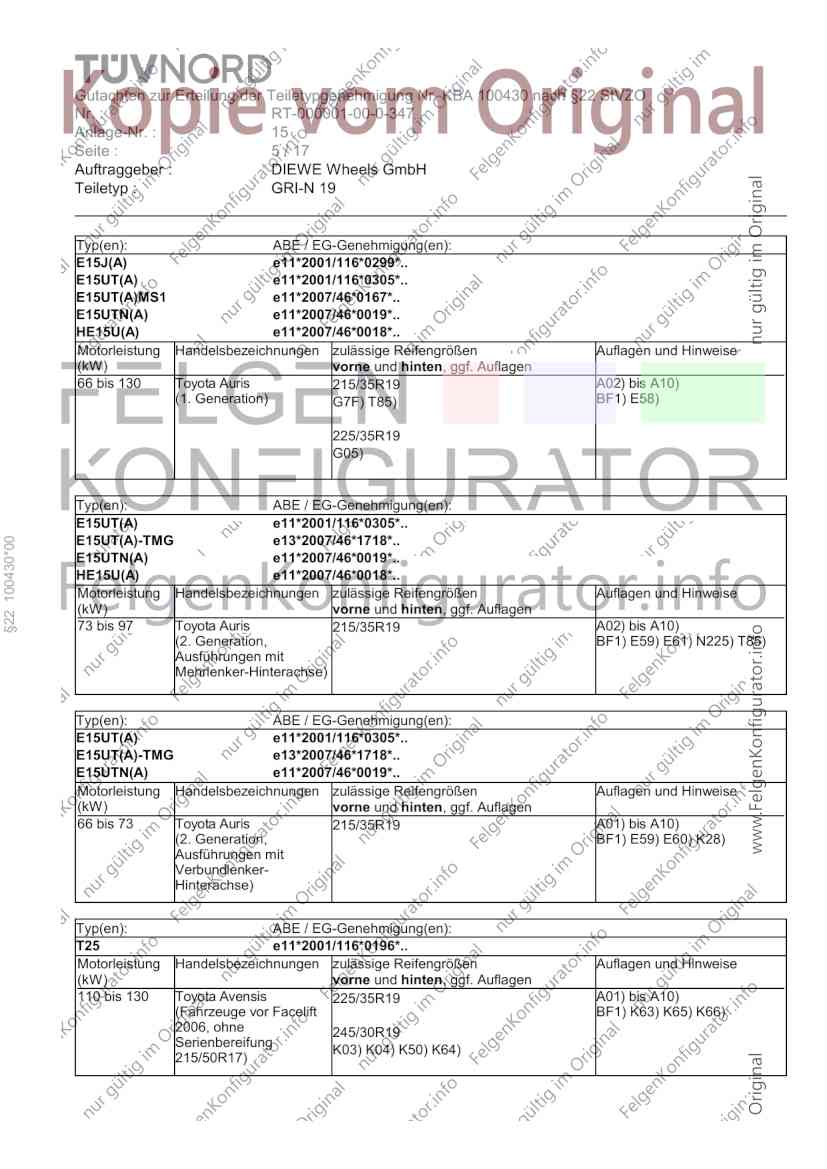

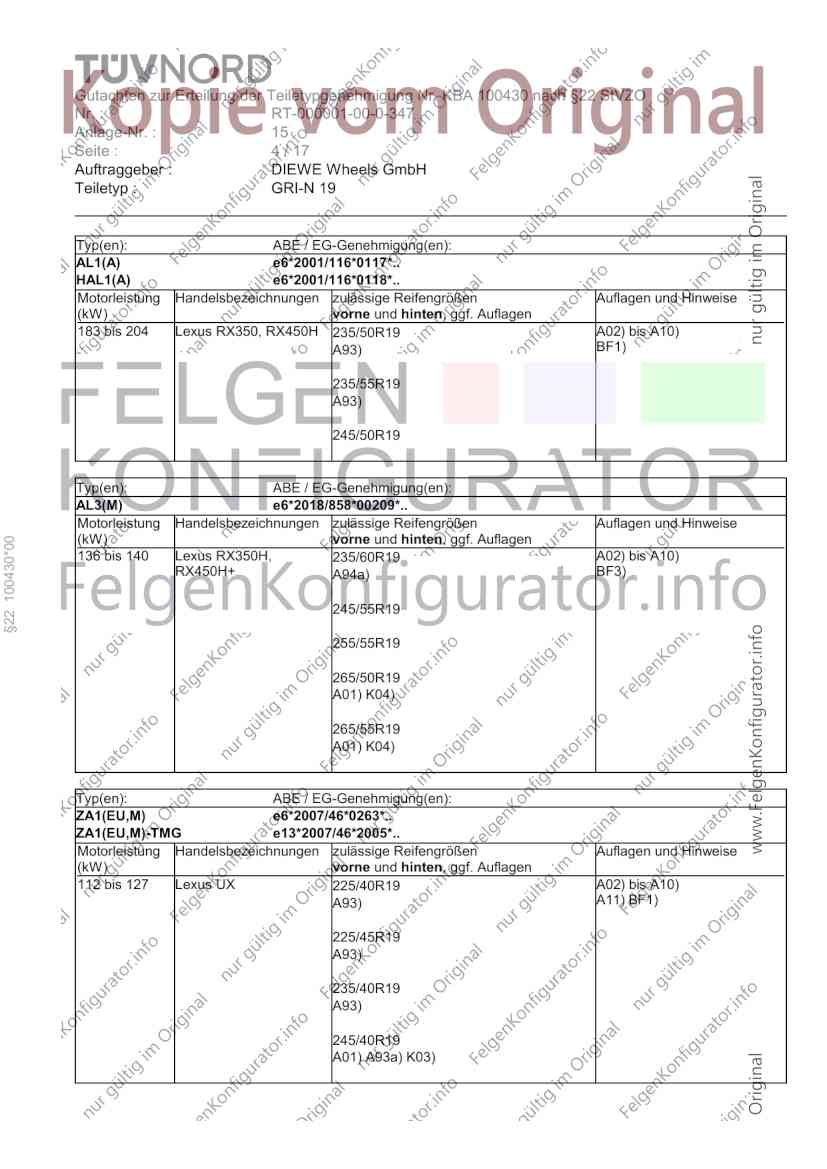

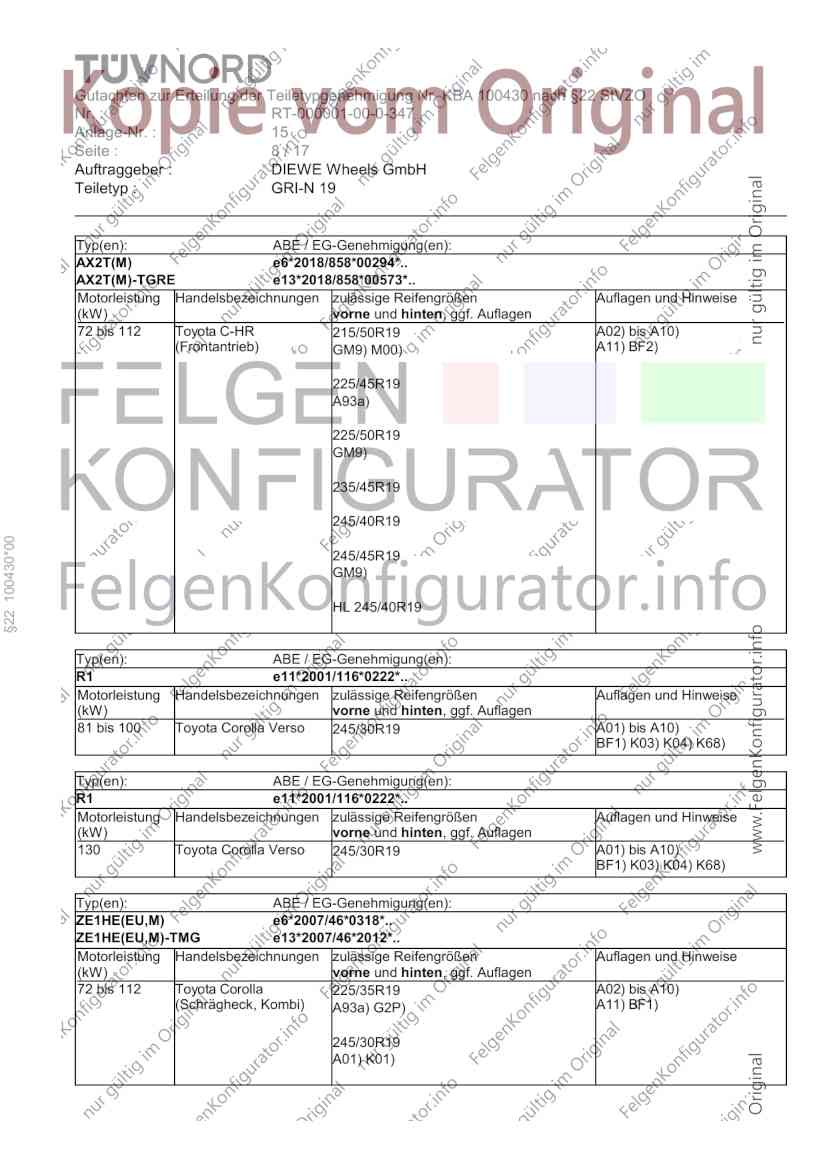

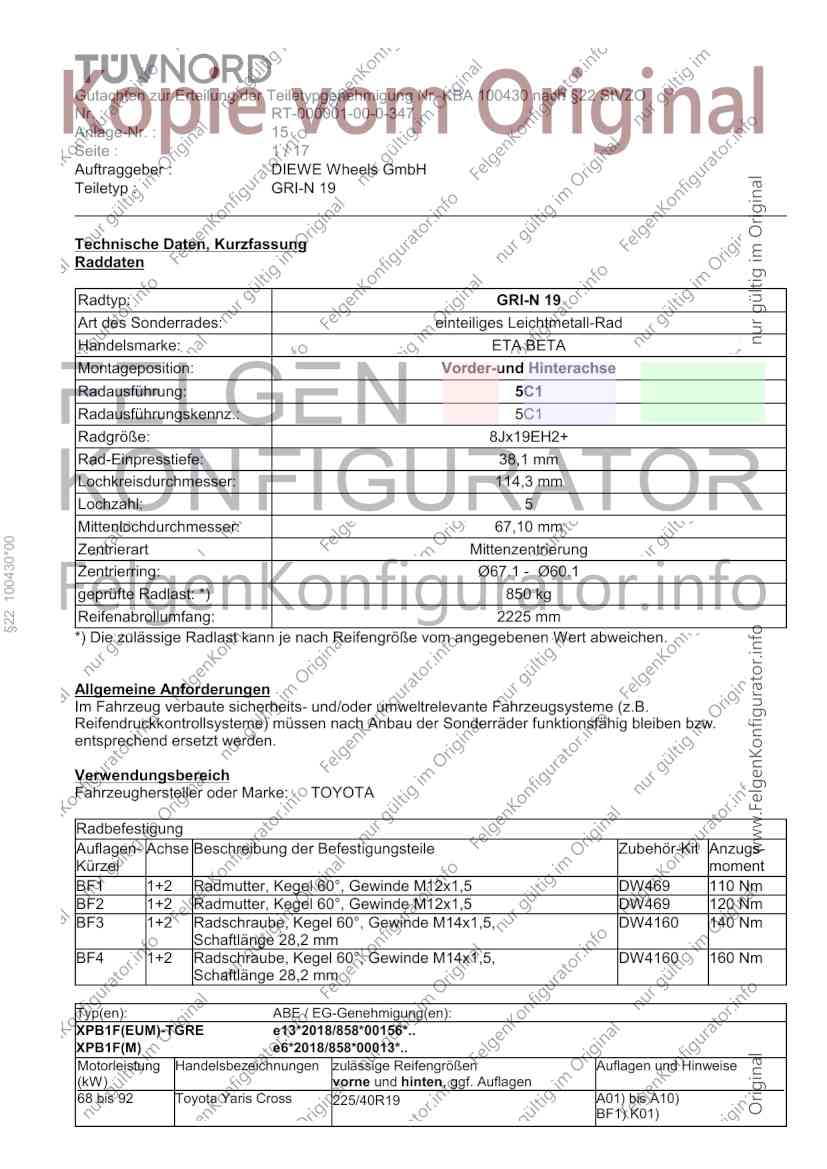

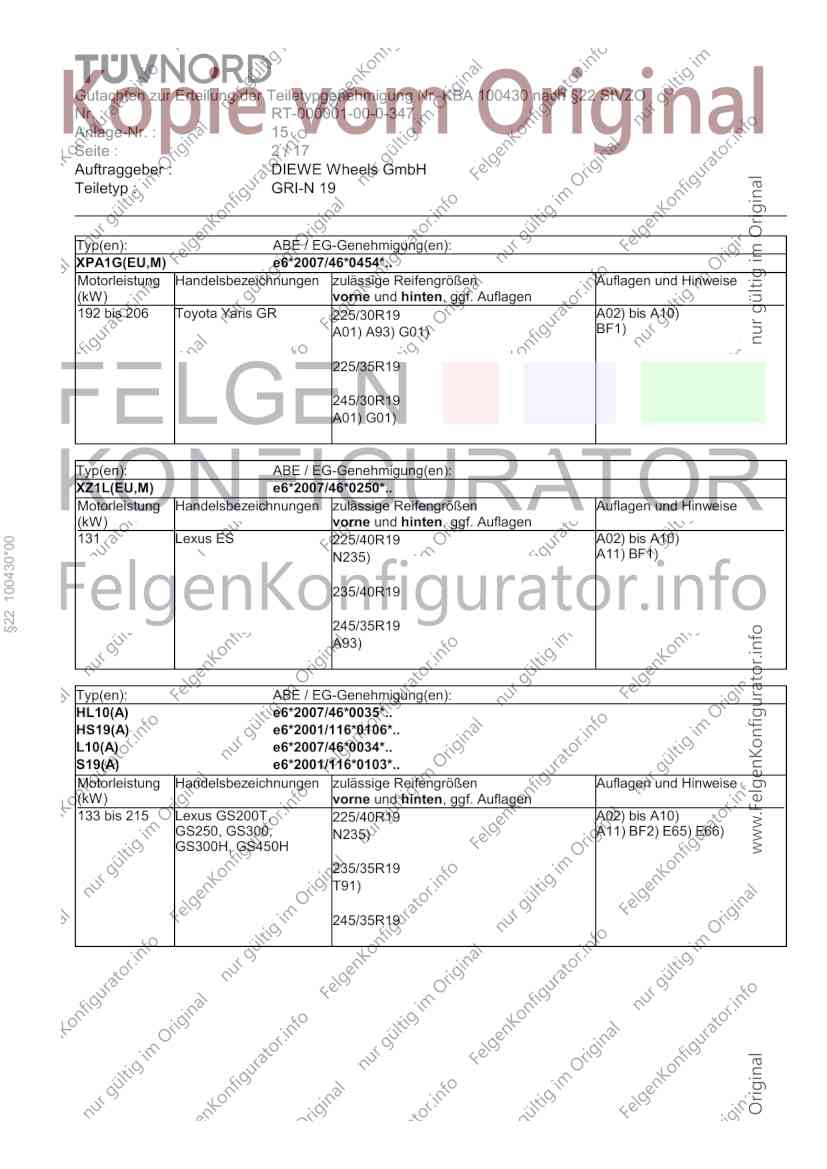

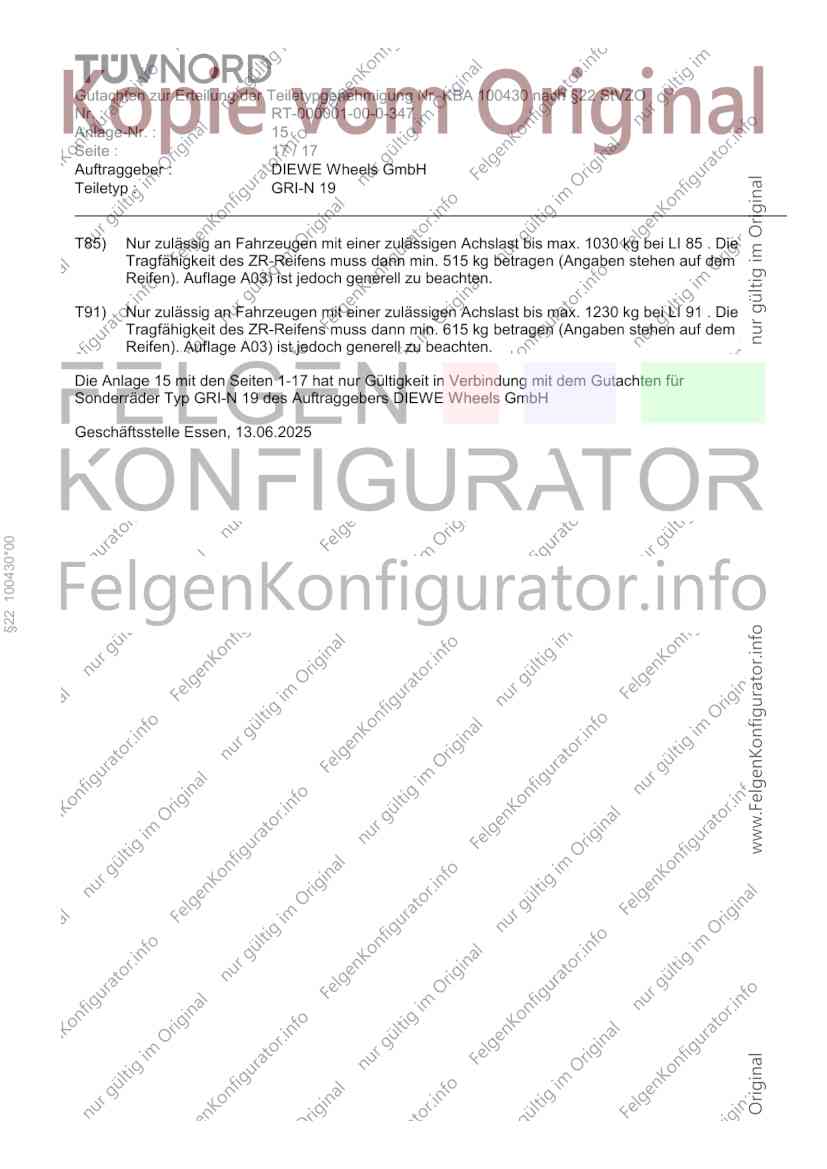

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15
Seite : 1 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Technische Daten, Kurzfassung
Raddaten
Radtyp: GRI-N 19
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: ETA BETA
Montageposition: Vorder-und Hinterachse
Radausführung: 5C1
Radausführungskennz.: 5C1
Radgröße: 8Jx19EH2+
Rad-Einpresstiefe: 38,1 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 67,10 mm
§22 100430*00
Zentrierart Mittenzentrierung
Zentrierring: Ø67.1 - Ø60.1
geprüfte Radlast: *) 850 kg
Reifenabrollumfang: 2225 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 DW469 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 DW469 120 Nm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, DW4160 140 Nm
Schaftlänge 28,2 mm
BF4 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, DW4160 160 Nm
Schaftlänge 28,2 mm
Typ(en): ABE / EG-Genehmigung(en):
XPB1F(EUM)-TGRE e13*2018/858*00156*..
XPB1F(M) e6*2018/858*00013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 92 Toyota Yaris Cross 225/40R19 A01) bis A10)
BF1) K01)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15
Seite : 2 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
XPA1G(EU,M) e6*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
192 bis 206 Toyota Yaris GR 225/30R19 A02) bis A10)
A01) A93) G01) BF1)
225/35R19
245/30R19
A01) G01)
Typ(en): ABE / EG-Genehmigung(en):
XZ1L(EU,M) e6*2007/46*0250*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Lexus ES 225/40R19 A02) bis A10)
§22 100430*00
N235) A11) BF1)
235/40R19
245/35R19
A93)
Typ(en): ABE / EG-Genehmigung(en):
HL10(A) e6*2007/46*0035*..
HS19(A) e6*2001/116*0106*..
L10(A) e6*2007/46*0034*..
S19(A) e6*2001/116*0103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
133 bis 215 Lexus GS200T, 225/40R19 A02) bis A10)
GS250, GS300, N235) A11) BF2) E65) E66)
GS300H, GS450H
235/35R19
T91)
245/35R19
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15
Seite : 3 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
HS19(A) e6*2001/116*0106*..
S19(A) e6*2001/116*0103*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
183 bis 255 Lexus GS300, GS430, 225/40R19 A02) bis A10)
GS460, GS450H A01) G01) N235) A11) BF1) E64)
235/35R19
A93a) N245) T91)
245/35R19
Typ(en): ABE / EG-Genehmigung(en):
XE2(A) e11*2001/116*0206*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 100430*00
110 bis 153 Lexus IS200D, IS220D, 245/30R19 A02) bis A10)
IS250, IS250C BF1) E68) EF0)
(Stufenheck, Cabrio)
Typ(en): ABE / EG-Genehmigung(en):
AZ1 e6*2007/46*0111*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
114 bis 175 Lexus NX200t, NX300, 235/45R19 A02) bis A10)
NX300h G4C) BF1)
245/45R19
Typ(en): ABE / EG-Genehmigung(en):
XC1 (EU, M) e11*2007/46*2883*..
XC1(EU,M) e6*2007/46*0336*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
133 bis 180 Lexus RC200T, 225/40R19 A02) bis A10)
RC300, RC300H N235) A11) BF2) EF0)
225/40R19 M+S
235/35R19
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15
Seite : 4 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
AL1(A) e6*2001/116*0117*..
HAL1(A) e6*2001/116*0118*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
183 bis 204 Lexus RX350, RX450H 235/50R19 A02) bis A10)
A93) BF1)
235/55R19
A93)
245/50R19
Typ(en): ABE / EG-Genehmigung(en):
AL3(M) e6*2018/858*00209*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 100430*00
136 bis 140 Lexus RX350H, 235/60R19 A02) bis A10)
RX450H+ A94a) BF3)
245/55R19
255/55R19
265/50R19
A01) K04)
265/55R19
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
ZA1(EU,M) e6*2007/46*0263*..
ZA1(EU,M)-TMG e13*2007/46*2005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
112 bis 127 Lexus UX 225/40R19 A02) bis A10)
A93) A11) BF1)
225/45R19
A93)
235/40R19
A93)
245/40R19
A01) A93a) K03)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15
Seite : 5 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
E15J(A) e11*2001/116*0299*..
E15UT(A) e11*2001/116*0305*..
E15UT(A)MS1 e11*2007/46*0167*..
E15UTN(A) e11*2007/46*0019*..
HE15U(A) e11*2007/46*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 130 Toyota Auris 215/35R19 A02) bis A10)
(1. Generation) G7F) T85) BF1) E58)
225/35R19
G05)
Typ(en): ABE / EG-Genehmigung(en):
E15UT(A) e11*2001/116*0305*..
E15UT(A)-TMG e13*2007/46*1718*..
§22 100430*00
E15UTN(A) e11*2007/46*0019*..
HE15U(A) e11*2007/46*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 97 Toyota Auris 215/35R19 A02) bis A10)
(2. Generation, BF1) E59) E61) N225) T85)
Ausführungen mit
Mehrlenker-Hinterachse)
Typ(en): ABE / EG-Genehmigung(en):
E15UT(A) e11*2001/116*0305*..
E15UT(A)-TMG e13*2007/46*1718*..
E15UTN(A) e11*2007/46*0019*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 73 Toyota Auris 215/35R19 A01) bis A10)
(2. Generation, BF1) E59) E60) K28)
Ausführungen mit
Verbundlenker-
Hinterachse)
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 130 Toyota Avensis 225/35R19 A01) bis A10)
(Fahrzeuge vor Facelift BF1) K63) K65) K66)
2006, ohne 245/30R19
Serienbereifung
K03) K04) K50) K64)
215/50R17)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15
Seite : 6 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 130 Toyota Avensis 225/35R19 A01) bis A10)
(Fahrzeuge ab Facelift BF1) K63)
2006, mit 245/30R19
Serienbereifung
K03) K04) K50) K64) K65) K66)
215/50R17)
Typ(en): ABE / EG-Genehmigung(en):
T27 e11*2001/116*0331*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 130 Toyota Avensis 225/40R19 A02) bis A10)
(Limousine, Kombi) GCS) BF1)
235/35R19
§22 100430*00
235/40R19
G0Z)
245/35R19
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
EAM1(M) e6*2018/858*00144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 118 Toyota BZ4X 235/55R19 A02) bis A10)
(2WD, 4WD) A93) BF4)
245/50R19
255/50R19
A01) K01)
265/50R19
A01) K01)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15
Seite : 7 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
XV7(EU,M) e6*2007/46*0322*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Toyota Camry 225/40R19 A02) bis A10)
N235) A11) BF1)
225/40R19 M+S
235/40R19
245/35R19
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
AX1T(EU,M) e11*2007/46*3641*..
AX1T(EU,M) e6*2007/46*0264*..
§22 100430*00
AX1T(EU,M) e6*2007/46*0338*..
AX1T(EU,M)-TMG e13*2007/46*1765*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota C-HR 225/40R19 A01) bis A10)
A11) BF2) K91)
225/45R19
235/40R19
K01)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15
Seite : 8 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
AX2T(M) e6*2018/858*00294*..
AX2T(M)-TGRE e13*2018/858*00573*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota C-HR 215/50R19 A02) bis A10)
(Frontantrieb) GM9) M00) A11) BF2)
225/45R19
A93a)
225/50R19
GM9)
235/45R19
245/40R19
§22 100430*00
245/45R19
GM9)
HL 245/40R19
Typ(en): ABE / EG-Genehmigung(en):
R1 e11*2001/116*0222*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 100 Toyota Corolla Verso 245/30R19 A01) bis A10)
BF1) K03) K04) K68)
Typ(en): ABE / EG-Genehmigung(en):
R1 e11*2001/116*0222*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 Toyota Corolla Verso 245/30R19 A01) bis A10)
BF1) K03) K04) K68)
Typ(en): ABE / EG-Genehmigung(en):
ZE1HE(EU,M) e6*2007/46*0318*..
ZE1HE(EU,M)-TMG e13*2007/46*2012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota Corolla 225/35R19 A02) bis A10)
(Schrägheck, Kombi) A93a) G2P) A11) BF1)
245/30R19
A01) K01)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15
Seite : 9 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
XG1TJ(JP,M) e6*2018/858*00186*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota Corolla Cross 225/45R19 A02) bis A10)
A93) A11) BF2)
235/40R19
A93)
235/45R19
A93a) G99)
245/40R19
Typ(en): ABE / EG-Genehmigung(en):
XW3(A) e11*2001/116*0264*..
§22 100430*00
XW3(A) e6*2007/46*0347*..
XW3(A)-TMG e13*2007/46*1956*..
XW4(A) e11*2007/46*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Toyota Prius Plus 225/35R19 A01) bis A10)
A11) BF1) K25) K88)
245/30R19
K16)
Typ(en): ABE / EG-Genehmigung(en):
XA3(A) e6*2001/116*0105*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 130 Toyota RAV4 235/45R19 A02) bis A10)
(ohne A93) BF1) E62)
Serienverbreiterung,
nur bis EG-
235/50R19
Genehmigungs-Nr.:
e6*2001/116*0105*08) A01) K01)
245/45R19
255/45R19
A01) K01)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15

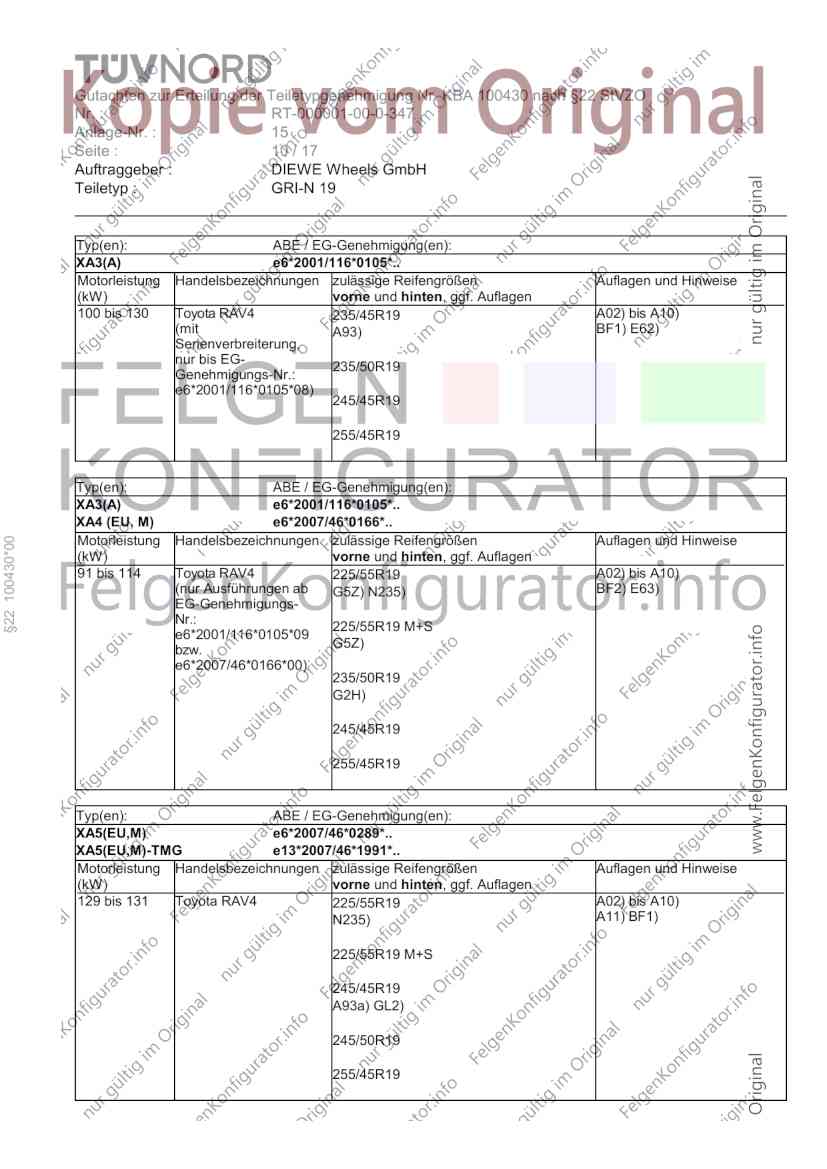

Seite : 10 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
XA3(A) e6*2001/116*0105*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 130 Toyota RAV4 235/45R19 A02) bis A10)
(mit A93) BF1) E62)
Serienverbreiterung,
nur bis EG-
235/50R19
Genehmigungs-Nr.:
e6*2001/116*0105*08)
245/45R19
255/45R19
Typ(en): ABE / EG-Genehmigung(en):
XA3(A) e6*2001/116*0105*..
XA4 (EU, M) e6*2007/46*0166*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 100430*00
(kW) vorne und hinten, ggf. Auflagen
91 bis 114 Toyota RAV4 225/55R19 A02) bis A10)
(nur Ausführungen ab G5Z) N235) BF2) E63)
EG-Genehmigungs-
Nr.:
225/55R19 M+S
e6*2001/116*0105*09
bzw. G5Z)
e6*2007/46*0166*00)
235/50R19
G2H)
245/45R19
255/45R19
Typ(en): ABE / EG-Genehmigung(en):
XA5(EU,M) e6*2007/46*0289*..
XA5(EU,M)-TMG e13*2007/46*1991*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
129 bis 131 Toyota RAV4 225/55R19 A02) bis A10)
N235) A11) BF1)
225/55R19 M+S
245/45R19
A93a) GL2)
245/50R19
255/45R19
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15

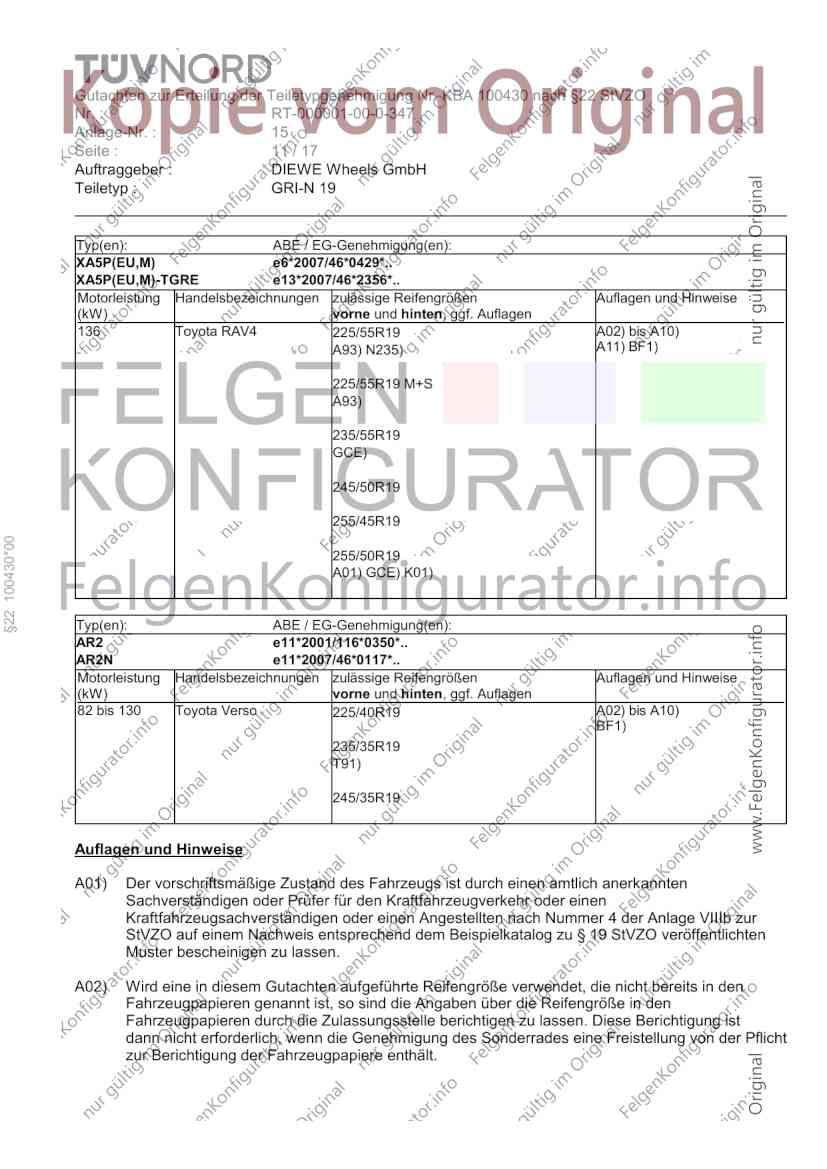

Seite : 11 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
Typ(en): ABE / EG-Genehmigung(en):
XA5P(EU,M) e6*2007/46*0429*..
XA5P(EU,M)-TGRE e13*2007/46*2356*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
136 Toyota RAV4 225/55R19 A02) bis A10)
A93) N235) A11) BF1)
225/55R19 M+S
A93)
235/55R19
GCE)
245/50R19
255/45R19
§22 100430*00
255/50R19
A01) GCE) K01)
Typ(en): ABE / EG-Genehmigung(en):
AR2 e11*2001/116*0350*..
AR2N e11*2007/46*0117*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 130 Toyota Verso 225/40R19 A02) bis A10)
BF1)
235/35R19
T91)
245/35R19
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die Genehmigung des Sonderrades eine Freistellung von der Pflicht
zur Berichtigung der Fahrzeugpapiere enthält.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15

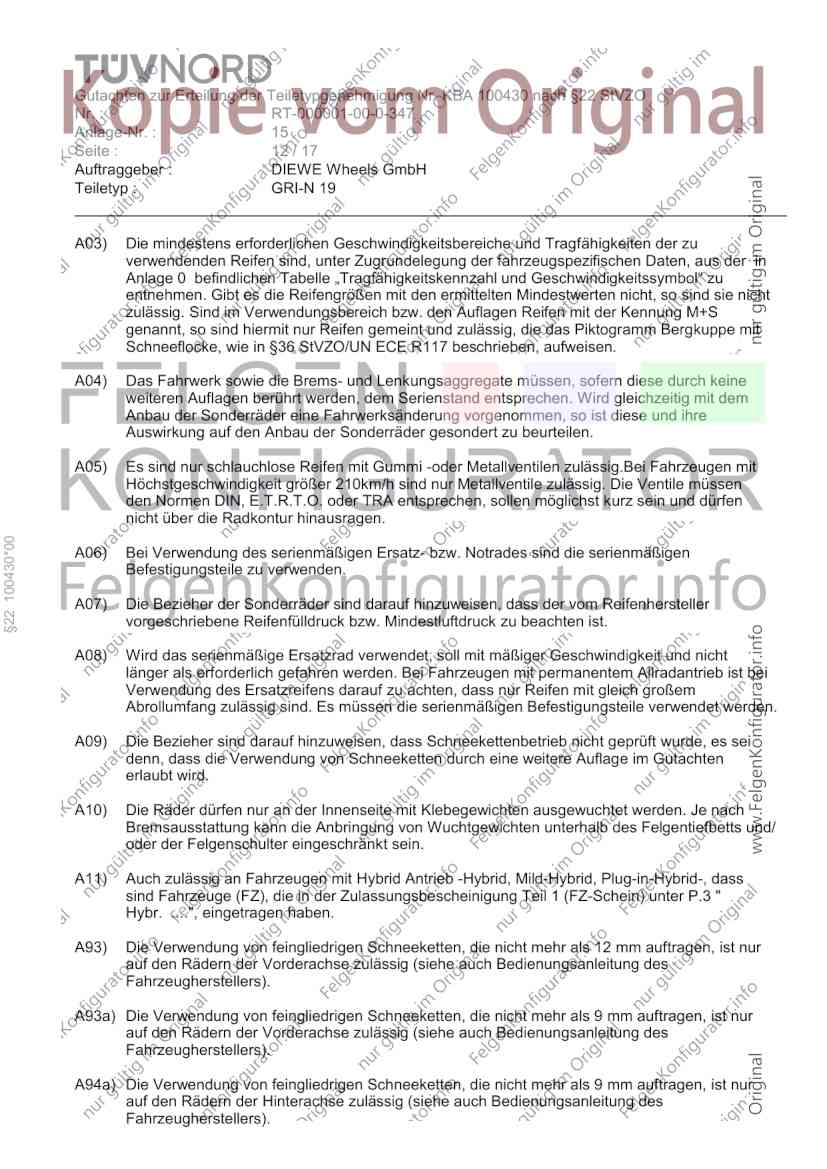

Seite : 12 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
§22 100430*00
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15

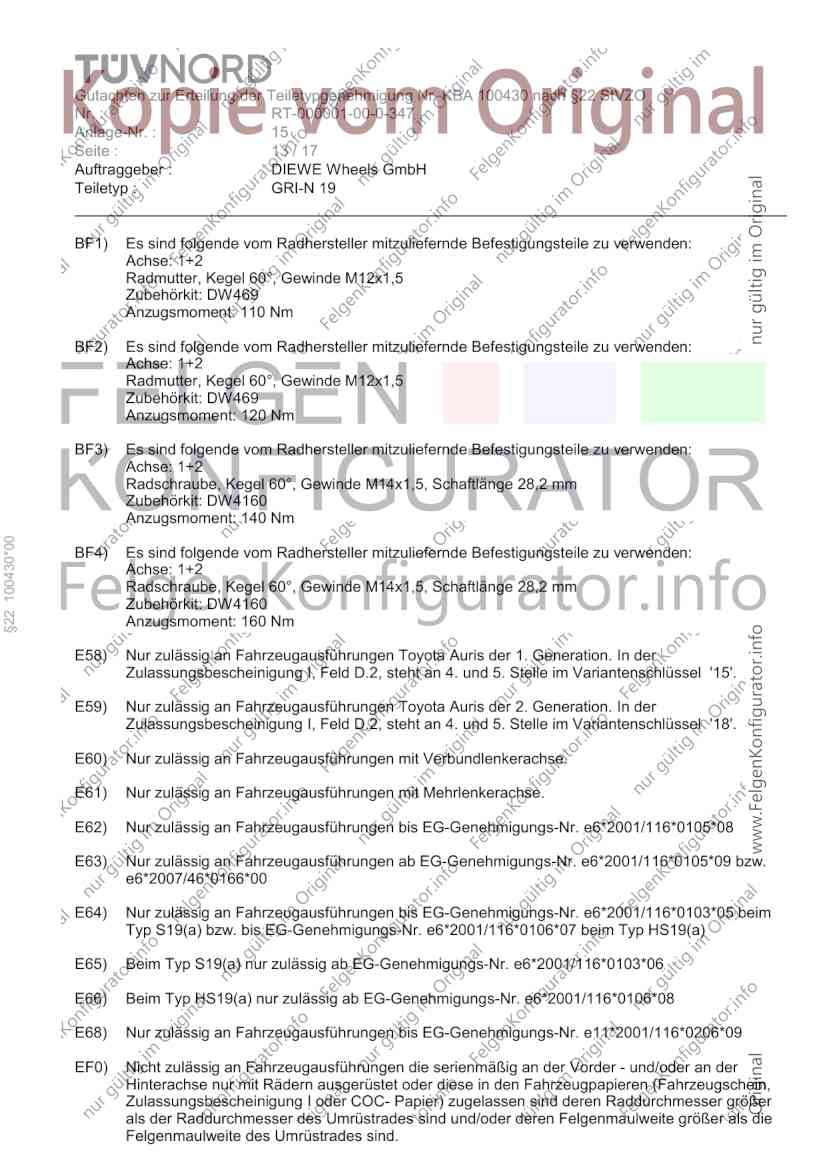

Seite : 13 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: DW469
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: DW469
Anzugsmoment: 120 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,2 mm
Zubehörkit: DW4160
Anzugsmoment: 140 Nm
§22 100430*00
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,2 mm
Zubehörkit: DW4160
Anzugsmoment: 160 Nm
E58) Nur zulässig an Fahrzeugausführungen Toyota Auris der 1. Generation. In der
Zulassungsbescheinigung I, Feld D.2, steht an 4. und 5. Stelle im Variantenschlüssel '15'.
E59) Nur zulässig an Fahrzeugausführungen Toyota Auris der 2. Generation. In der
Zulassungsbescheinigung I, Feld D.2, steht an 4. und 5. Stelle im Variantenschlüssel '18'.
E60) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse.
E61) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse.
E62) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e6*2001/116*0105*08
E63) Nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr. e6*2001/116*0105*09 bzw.
e6*2007/46*0166*00
E64) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e6*2001/116*0103*05 beim
Typ S19(a) bzw. bis EG-Genehmigungs-Nr. e6*2001/116*0106*07 beim Typ HS19(a)
E65) Beim Typ S19(a) nur zulässig ab EG-Genehmigungs-Nr. e6*2001/116*0103*06
E66) Beim Typ HS19(a) nur zulässig ab EG-Genehmigungs-Nr. e6*2001/116*0106*08
E68) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e11*2001/116*0206*09
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren Raddurchmesser größer
als der Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15

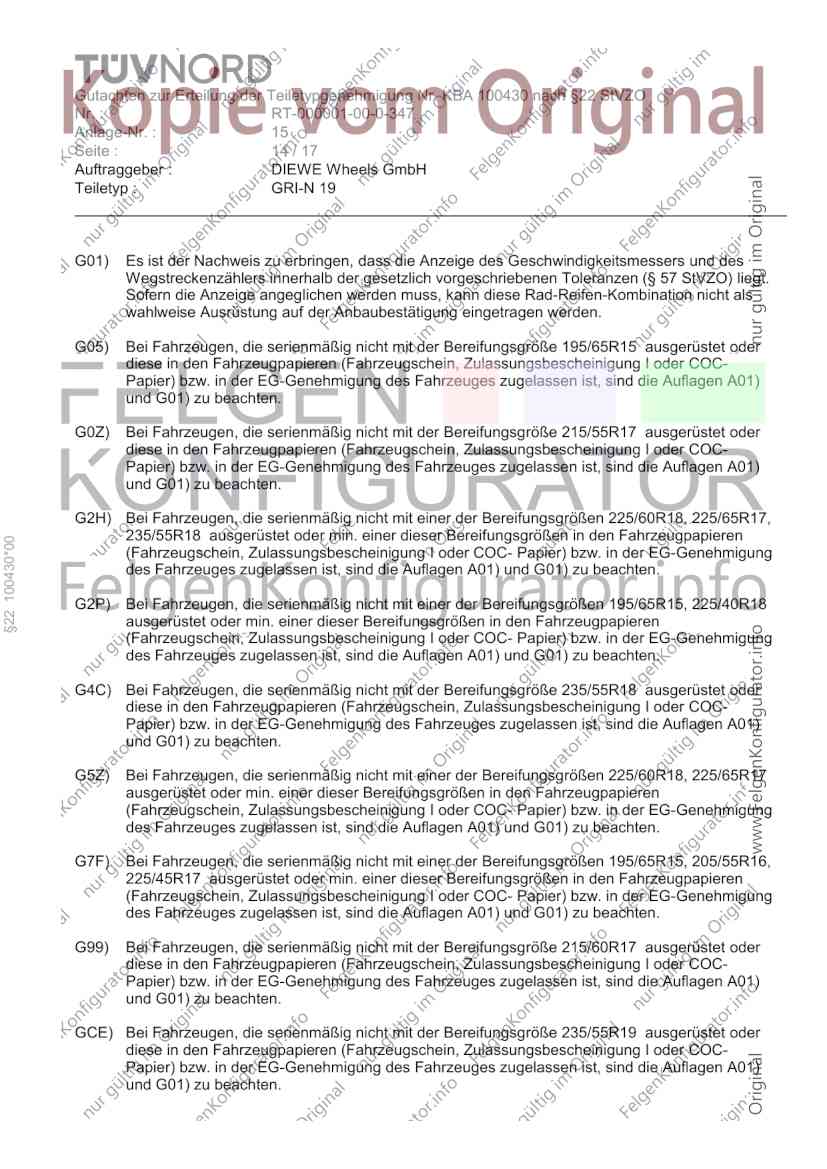

Seite : 14 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G05) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/65R15 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G0Z) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/55R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G2H) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/60R18, 225/65R17,
235/55R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
§22 100430*00
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G2P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15, 225/40R18
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G4C) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/55R18 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G5Z) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/60R18, 225/65R17
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G7F) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15, 205/55R16,
225/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G99) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GCE) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/55R19 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15
Seite : 15 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
GCS) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17, 225/45R18
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GL2) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R19, 225/60R18,
225/65R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GM9) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/50R19, 225/55R18,
245/40R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
§22 100430*00
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K50) An Achse 2 sind die Radhausausschnittkanten von ca. 200 mm oberhalb Schweller bis zum
hinteren Stoßfänger umzulegen.
K63) An Achse 2 ist die ins Radhaus ragende Stoßfängerkante auf eine Restbreite von 10 mm, von
Oberkante bis 150 mm nach unten zu kürzen.
K64) An Achse 2 sind die Radhäuser im Übergangsbereich Stoßfänger zum Radhaus aufzuweiten.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15
Seite : 16 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
K65) An Achse 1 ist im Schwellerbereich der ins Radhaus ragende Kunststoffinnenkotflügel im Bereich
von 100 mm von innen nach außen und 150 mm von unten nach oben auszuschneiden. Die
Wirksamkeit dieser Maßnahmen kann durch Kreisfahrten überprüft werden.
K66) An Achse 1 ist die Ausbuchtung des Kunststoff-Innenkotflügels im Bereich der
Stoßfängeroberkante nach innen warm einzuformen oder auszuschneiden.
K68) An Achse 2 sind zur Gewährleistung einer ausreichenden Freigängigkeit folgende Maßnahmen
erforderlich:
• die vordere Radhauskante ist im Bereich von 150 bis 400 mm oberhalb Schwellerkante
umzulegen,
• im Übergangsbereich zum hinteren Stoßfänger ist der Spreiznietbefestigungspunkt komplett
vom Halter zu entfernen,
• der Stoßfänger ist in der Führungsnut zu verkleben,
• die ins Radhaus ragende Kante des hinteren Stoßfängers ist auf Restbreite von ca. 3 mm zu
kürzen,
• die Radhauskante ist im Übergangsbereich nach außen zu formen.
§22 100430*00
K88) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Befestigungsschrauben an den Blechlaschen im Bereich 20° vor und 20° hinter der
Radmitte sind zu entfernen,
• die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
• der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter die
umgelegte Radhauskante zu klemmen.
K91) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• der Kunststoffverbreiterung ist im Bereich 45 Grad vor bis 45 Grad hinter Radmitte auf eine
Restbreite von 10 mm zu kürzen,
• die Blech Radhauskante ist entsprechend der gekürzten Kunststoffverbreiterung umzulegen
(auch im Bereich von 45 Grad vor bis 45 Grad hinter der Radmitte).
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ
ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100430 nach §22 StVZO
Nr. : RT-000001-00-0-347
Anlage-Nr. : 15
Seite : 17 / 17
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 19
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 15 mit den Seiten 1-17 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ GRI-N 19 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 13.06.2025
§22 100430*00
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 100430*00
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
