Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-00-0-347
Anlage-Nr. : 7
Seite : 1/4
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

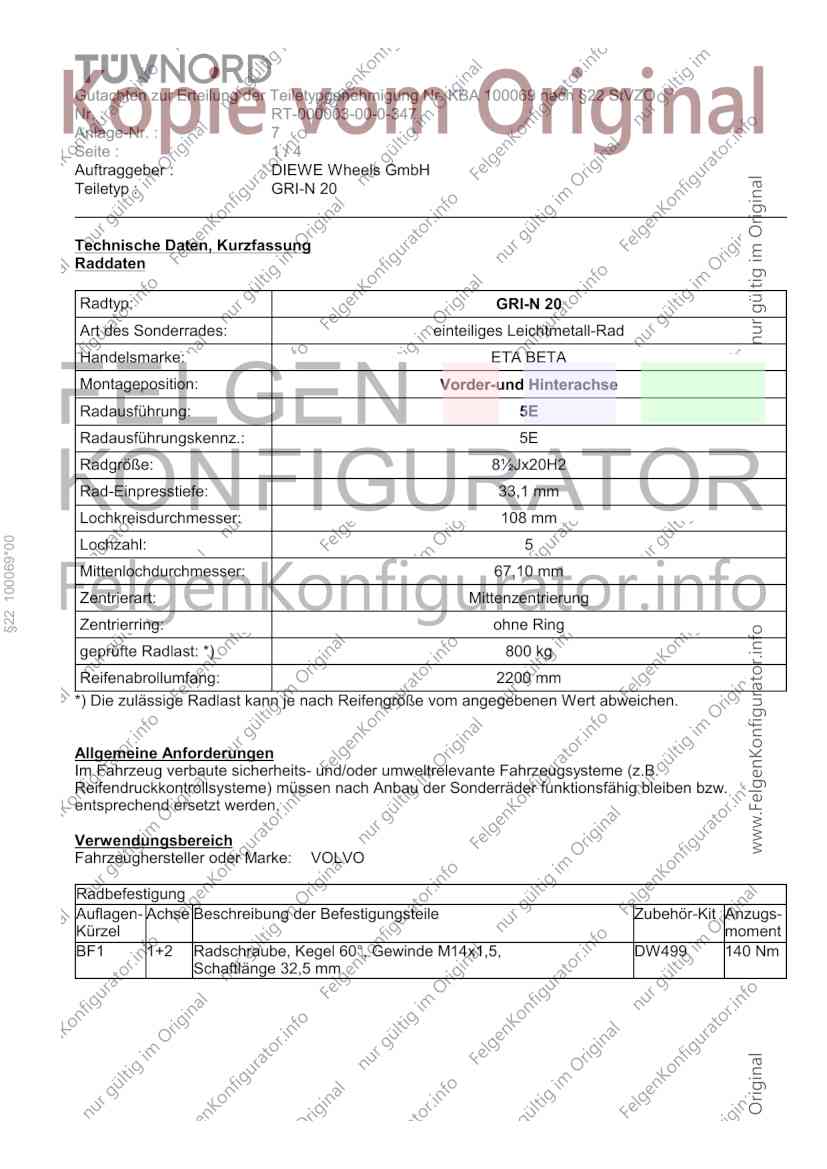

Technische Daten, Kurzfassung
Raddaten
Radtyp: GRI-N 20
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: ETA BETA
Montageposition: Vorder-und Hinterachse
Radausführung: 5E
Radausführungskennz.: 5E
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 33,1 mm
Lochkreisdurchmesser: 108 mm
§22 100069*00
Lochzahl: 5
Mittenlochdurchmesser: 67,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VOLVO
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, DW499 140 Nm
Schaftlänge 32,5 mm
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-00-0-347
Anlage-Nr. : 7
Seite : 2/4
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

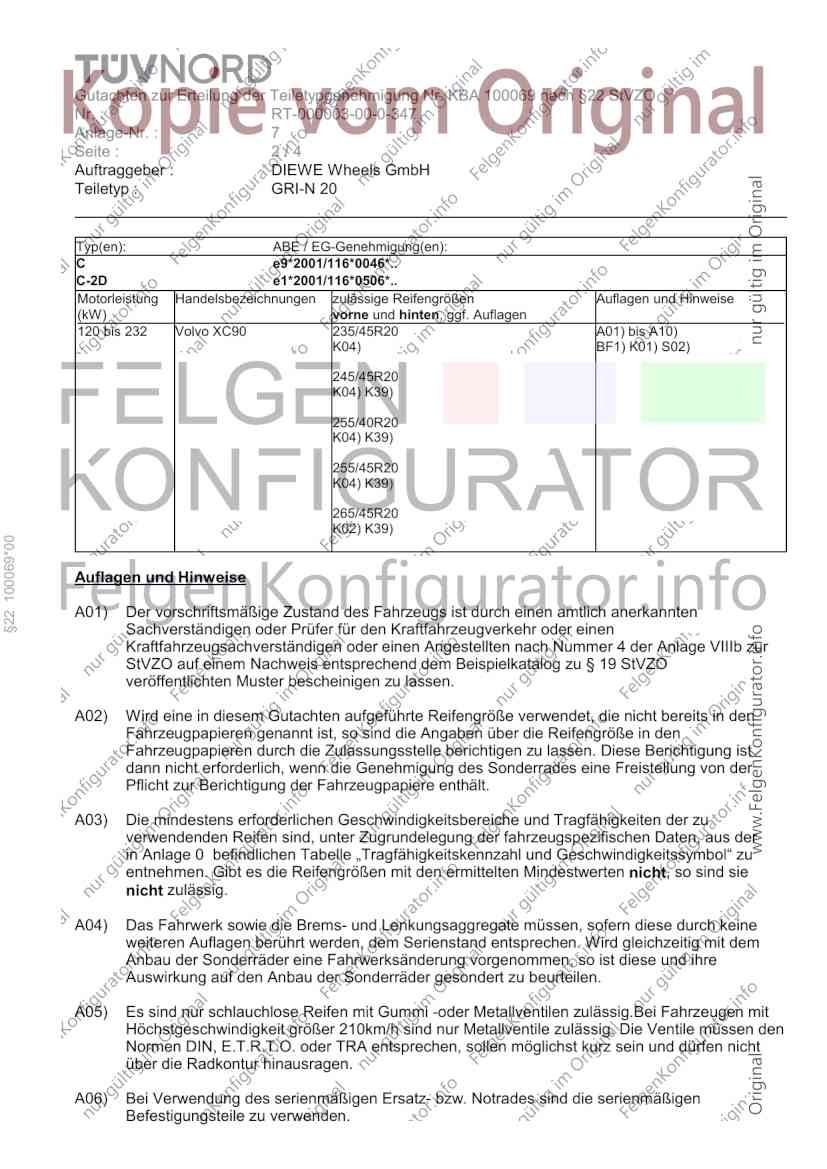

Typ(en): ABE / EG-Genehmigung(en):
C e9*2001/116*0046*..
C-2D e1*2001/116*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 232 Volvo XC90 235/45R20 A01) bis A10)
K04) BF1) K01) S02)
245/45R20
K04) K39)
255/40R20
K04) K39)
255/45R20
K04) K39)
265/45R20
K02) K39)
§22 100069*00
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die Genehmigung des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-00-0-347
Anlage-Nr. : 7
Seite : 3/4
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

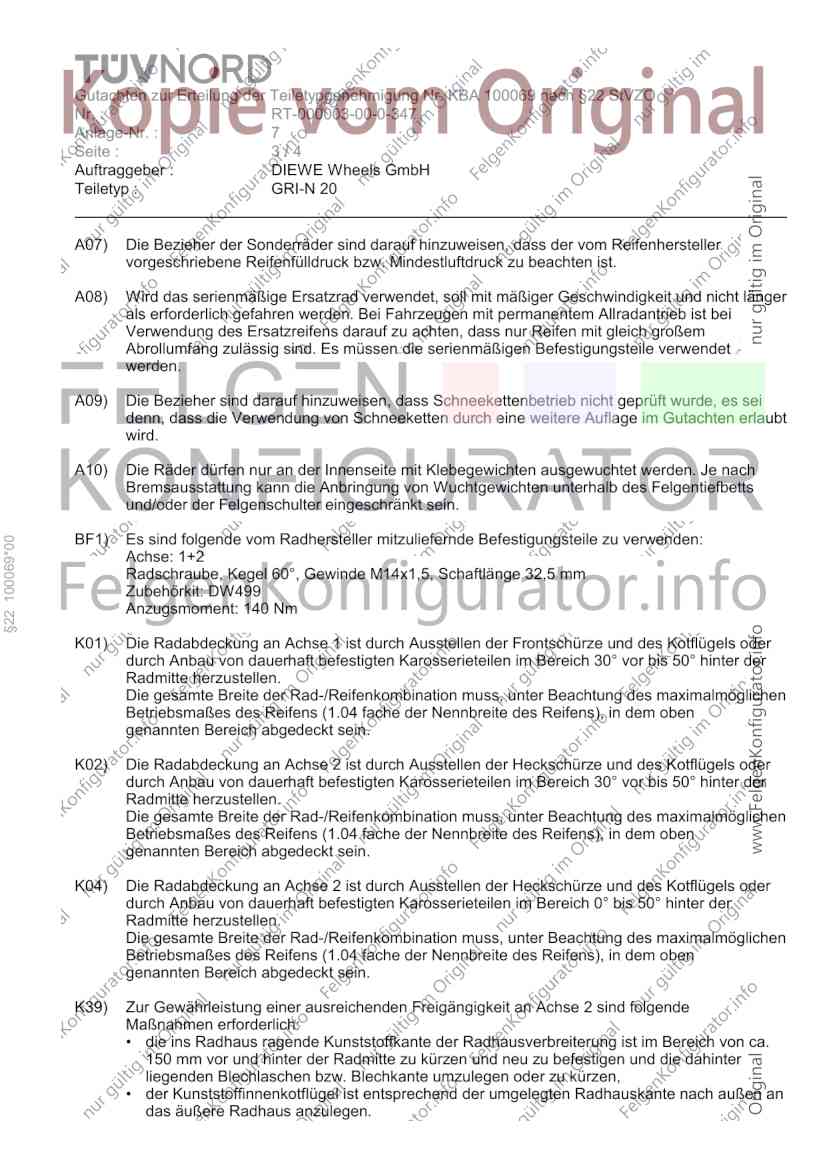

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
§22 100069*00
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 32,5 mm
Zubehörkit: DW499
Anzugsmoment: 140 Nm
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K39) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
• die ins Radhaus ragende Kunststoffkante der Radhausverbreiterung ist im Bereich von ca.
150 mm vor und hinter der Radmitte zu kürzen und neu zu befestigen und die dahinter
liegenden Blechlaschen bzw. Blechkante umzulegen oder zu kürzen,
• der Kunststoffinnenkotflügel ist entsprechend der umgelegten Radhauskante nach außen an
das äußere Radhaus anzulegen.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-00-0-347
Anlage-Nr. : 7
Seite : 4/4
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

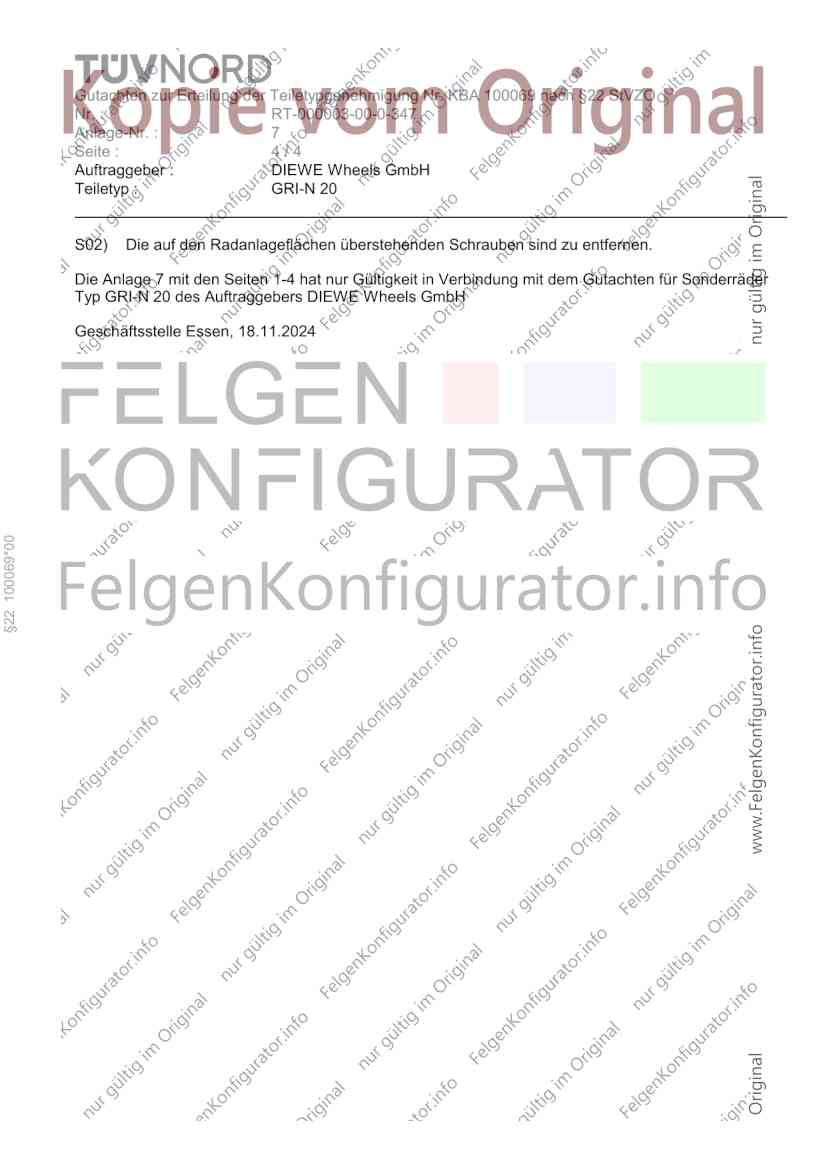

S02) Die auf den Radanlageflächen überstehenden Schrauben sind zu entfernen.
Die Anlage 7 mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ GRI-N 20 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 18.11.2024
§22 100069*00
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9

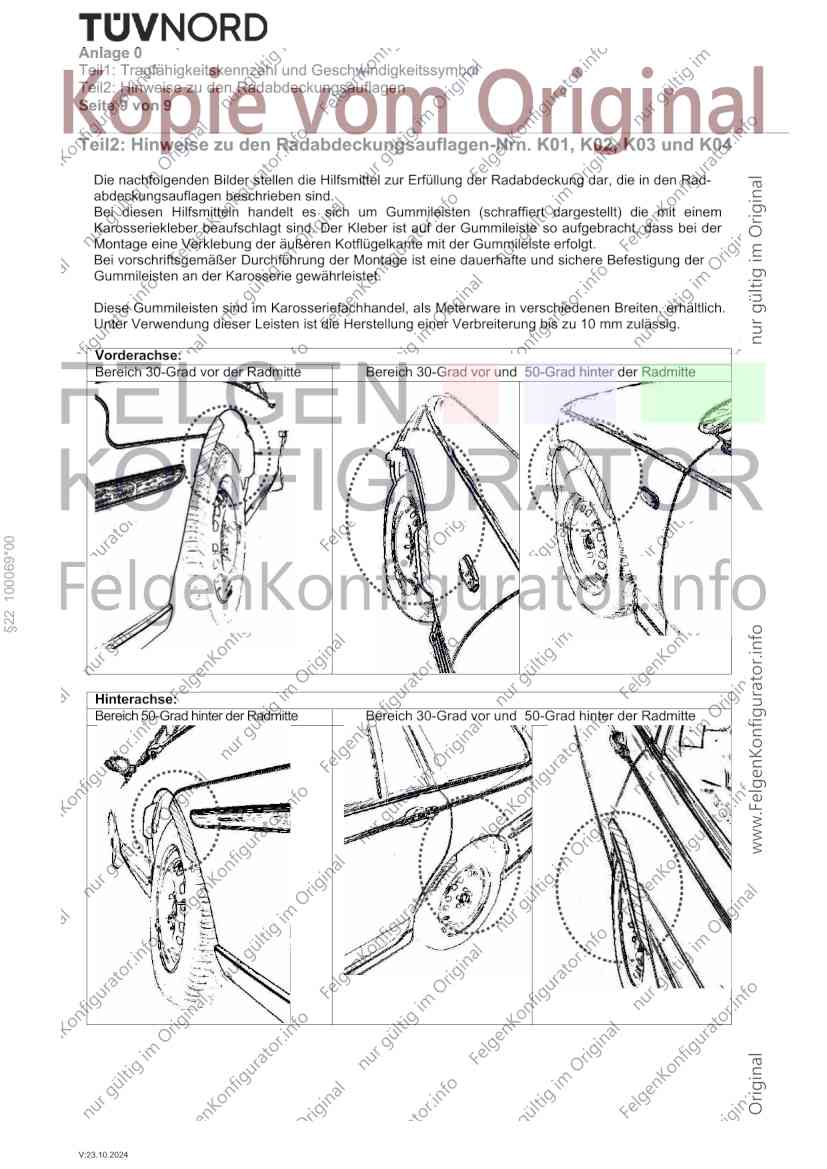

Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 100069*00
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
