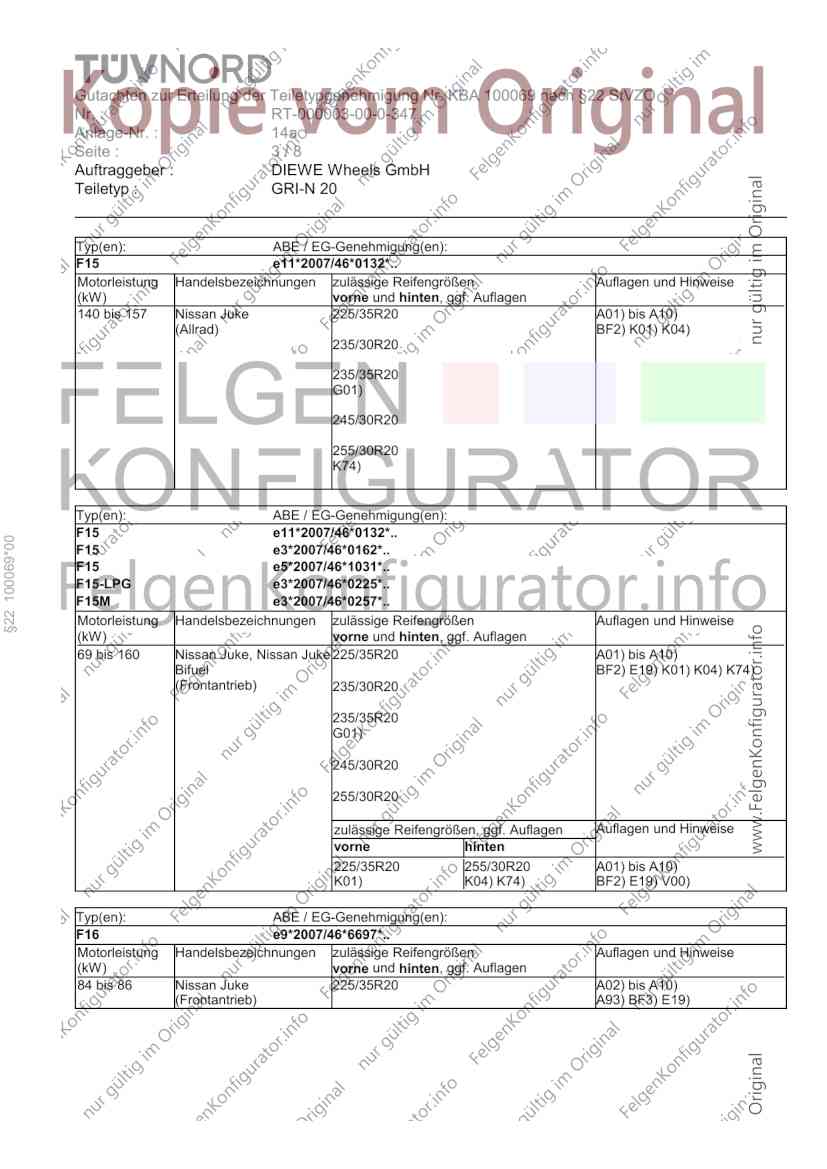

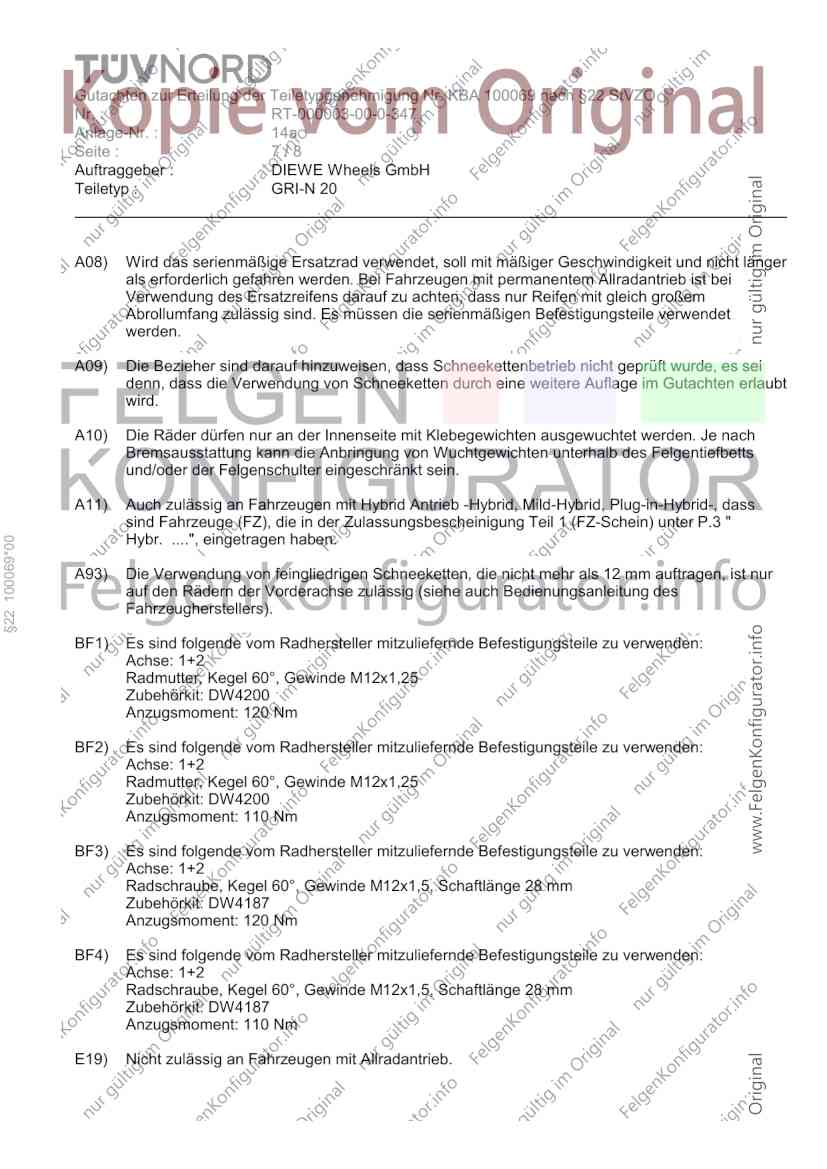

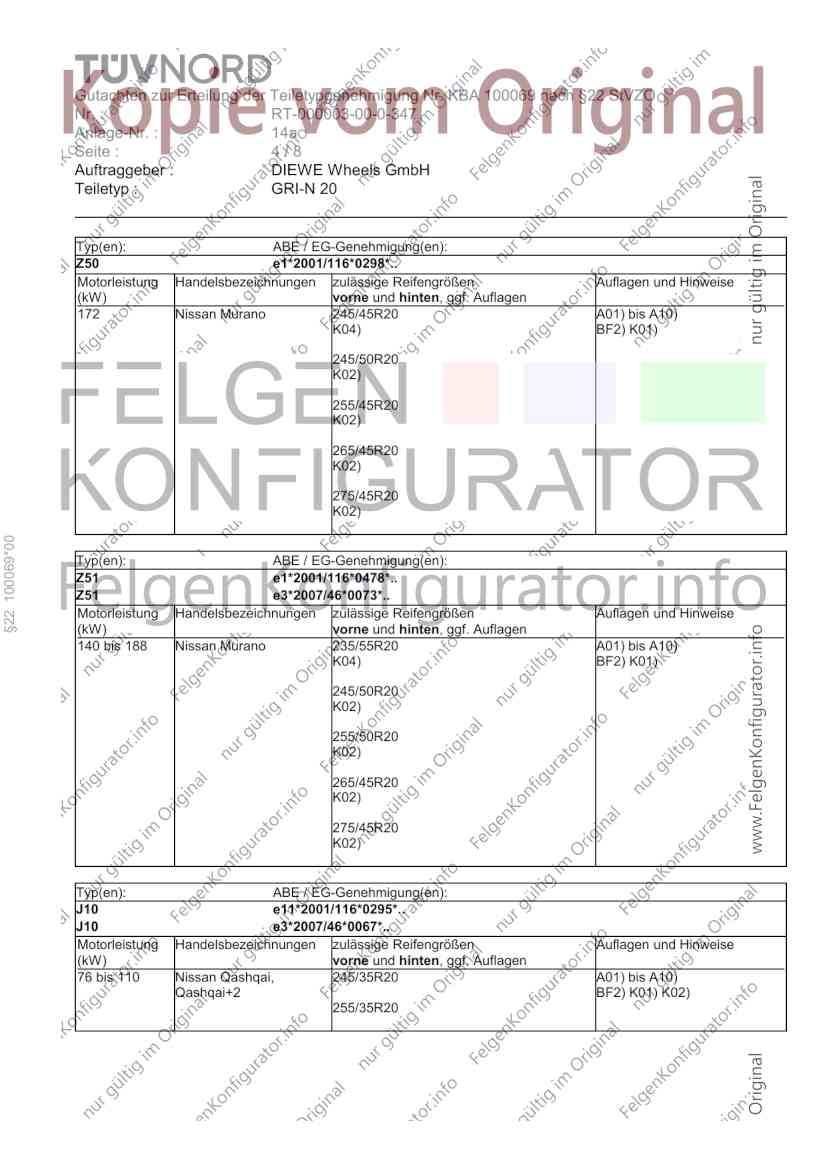

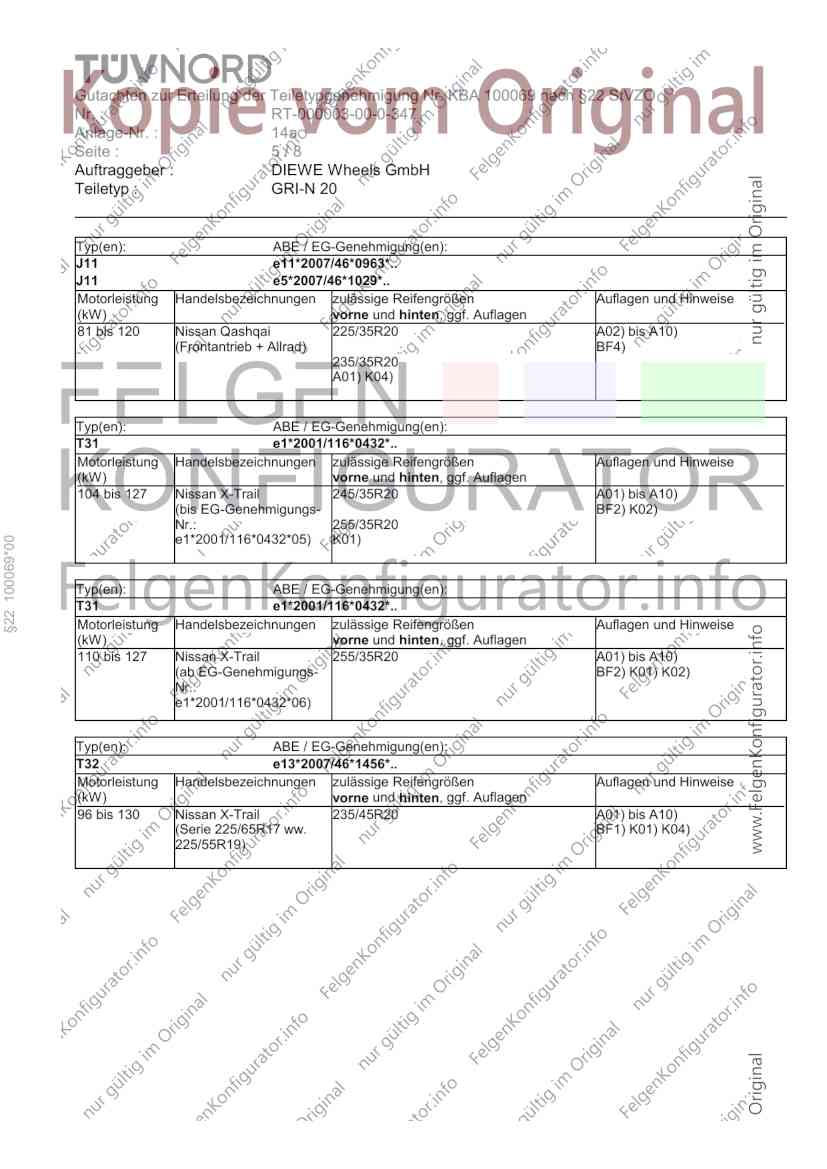

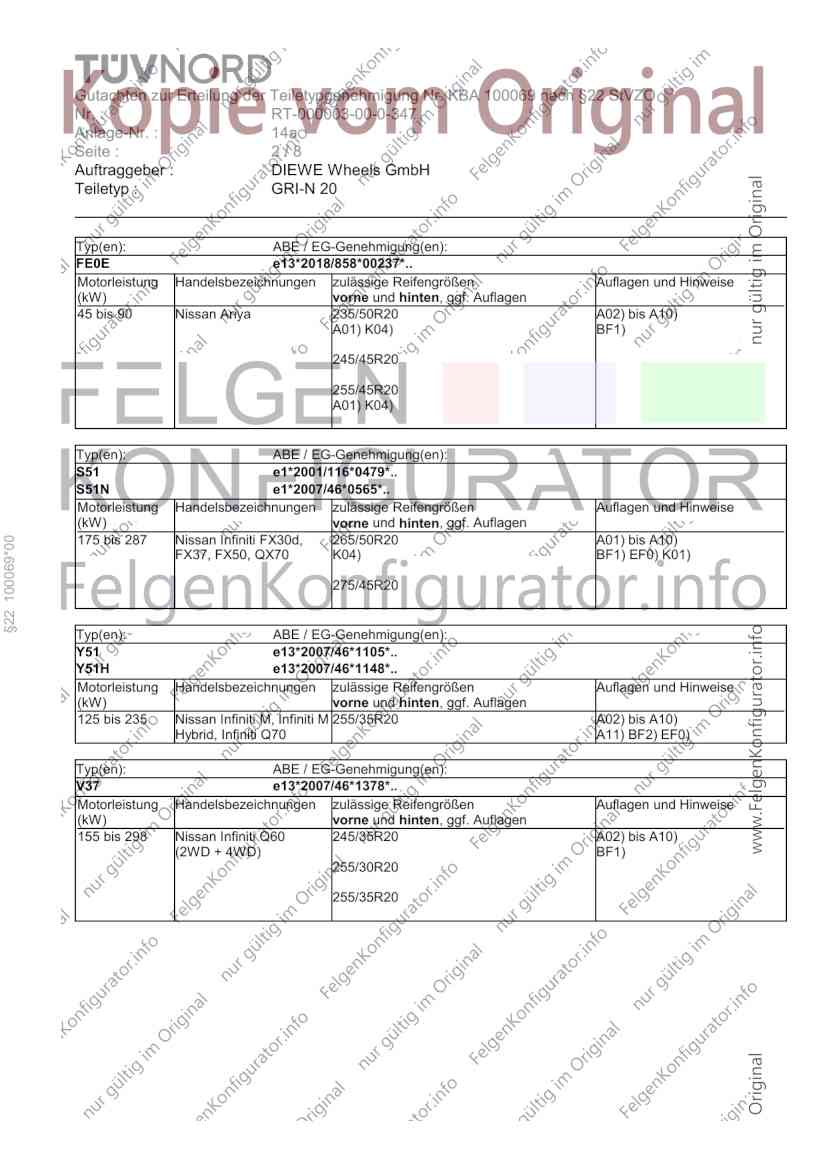

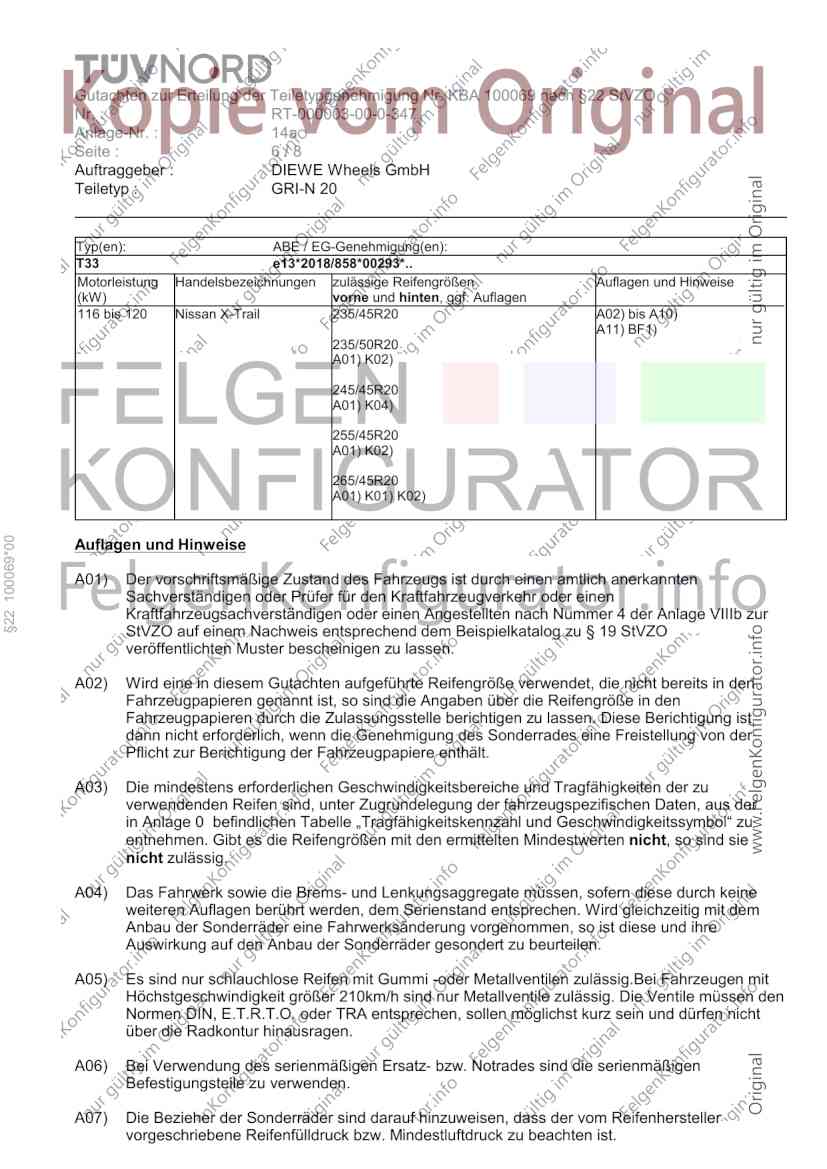

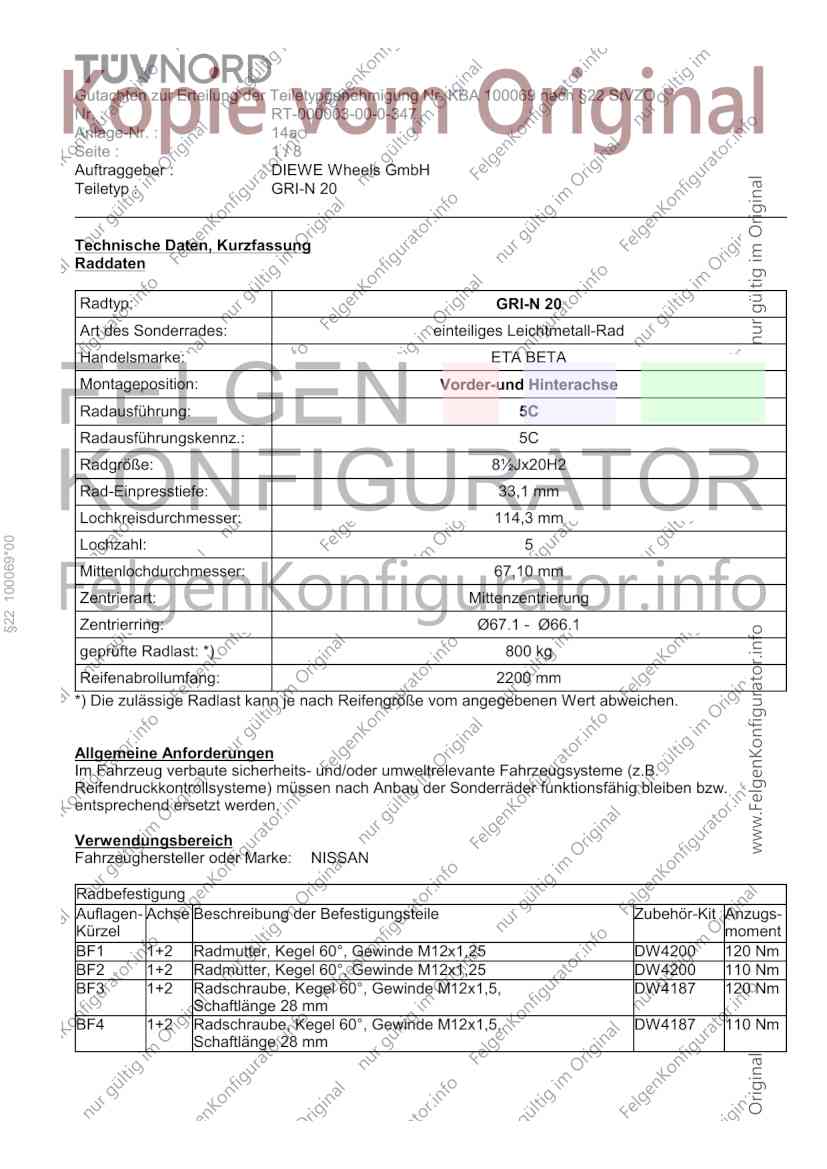

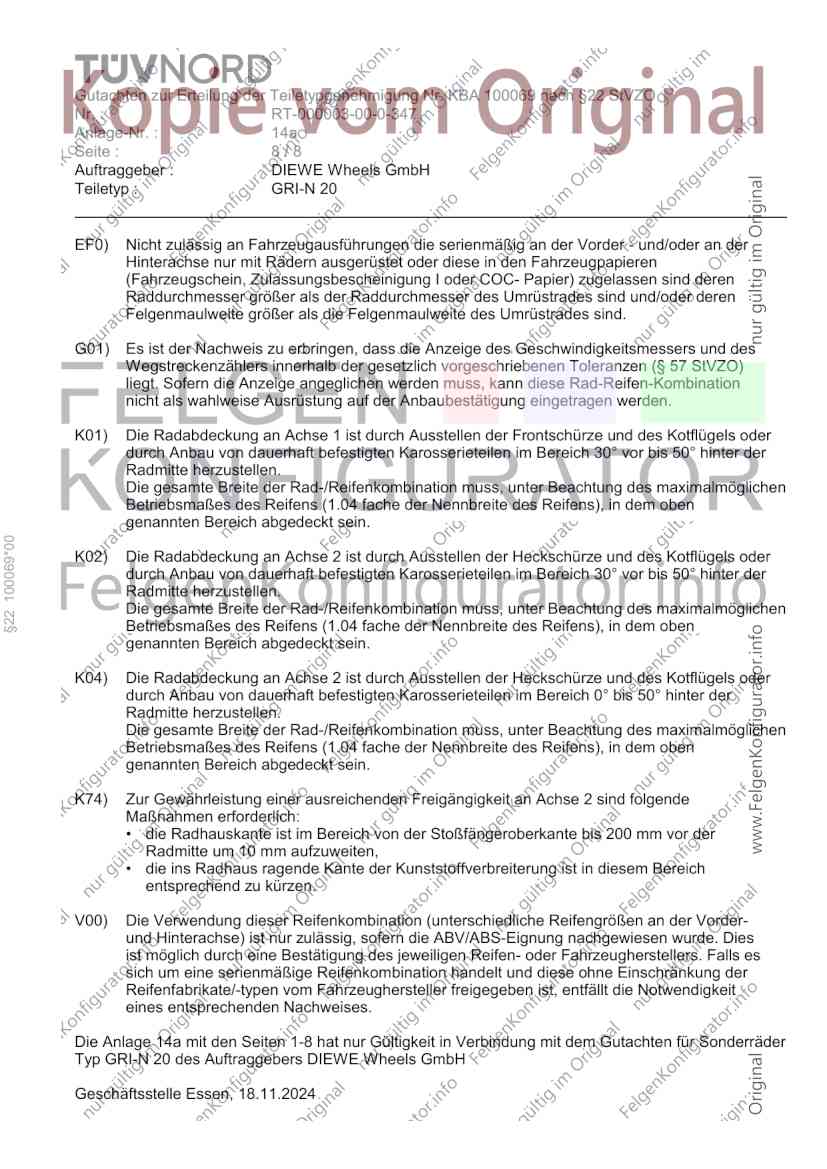

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-00-0-347
Anlage-Nr. : 14a
Seite : 1/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
Technische Daten, Kurzfassung
Raddaten
Radtyp: GRI-N 20
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: ETA BETA
Montageposition: Vorder-und Hinterachse
Radausführung: 5C
Radausführungskennz.: 5C
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 33,1 mm
Lochkreisdurchmesser: 114,3 mm
§22 100069*00
Lochzahl: 5
Mittenlochdurchmesser: 67,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø67.1 - Ø66.1
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: NISSAN
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,25 DW4200 120 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,25 DW4200 110 Nm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, DW4187 120 Nm
Schaftlänge 28 mm
BF4 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, DW4187 110 Nm
Schaftlänge 28 mm
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-00-0-347
Anlage-Nr. : 14a
Seite : 2/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
Typ(en): ABE / EG-Genehmigung(en):
FE0E e13*2018/858*00237*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
45 bis 90 Nissan Ariya 235/50R20 A02) bis A10)
A01) K04) BF1)
245/45R20
255/45R20
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
S51 e1*2001/116*0479*..
S51N e1*2007/46*0565*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
175 bis 287 Nissan Infiniti FX30d, 265/50R20 A01) bis A10)
§22 100069*00
FX37, FX50, QX70 K04) BF1) EF0) K01)
275/45R20
Typ(en): ABE / EG-Genehmigung(en):
Y51 e13*2007/46*1105*..
Y51H e13*2007/46*1148*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 235 Nissan Infiniti M, Infiniti M 255/35R20 A02) bis A10)
Hybrid, Infiniti Q70 A11) BF2) EF0)
Typ(en): ABE / EG-Genehmigung(en):
V37 e13*2007/46*1378*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 298 Nissan Infiniti Q60 245/35R20 A02) bis A10)
(2WD + 4WD) BF1)
255/30R20
255/35R20
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-00-0-347
Anlage-Nr. : 14a
Seite : 3/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
Typ(en): ABE / EG-Genehmigung(en):
F15 e11*2007/46*0132*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 157 Nissan Juke 225/35R20 A01) bis A10)
(Allrad) BF2) K01) K04)
235/30R20
235/35R20
G01)
245/30R20
255/30R20
K74)
Typ(en): ABE / EG-Genehmigung(en):
F15 e11*2007/46*0132*..
§22 100069*00
F15 e3*2007/46*0162*..
F15 e5*2007/46*1031*..
F15-LPG e3*2007/46*0225*..
F15M e3*2007/46*0257*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
69 bis 160 Nissan Juke, Nissan Juke 225/35R20 A01) bis A10)
Bifuel BF2) E19) K01) K04) K74)
(Frontantrieb) 235/30R20
235/35R20
G01)
245/30R20
255/30R20
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
K01) K04) K74) BF2) E19) V00)
Typ(en): ABE / EG-Genehmigung(en):
F16 e9*2007/46*6697*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 86 Nissan Juke 225/35R20 A02) bis A10)
(Frontantrieb) A93) BF3) E19)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-00-0-347
Anlage-Nr. : 14a
Seite : 4/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
Typ(en): ABE / EG-Genehmigung(en):
Z50 e1*2001/116*0298*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
172 Nissan Murano 245/45R20 A01) bis A10)
K04) BF2) K01)
245/50R20
K02)
255/45R20
K02)
265/45R20
K02)
275/45R20
K02)
§22 100069*00
Typ(en): ABE / EG-Genehmigung(en):
Z51 e1*2001/116*0478*..
Z51 e3*2007/46*0073*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 188 Nissan Murano 235/55R20 A01) bis A10)
K04) BF2) K01)
245/50R20
K02)
255/50R20
K02)
265/45R20
K02)
275/45R20
K02)
Typ(en): ABE / EG-Genehmigung(en):
J10 e11*2001/116*0295*..
J10 e3*2007/46*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
76 bis 110 Nissan Qashqai, 245/35R20 A01) bis A10)
Qashqai+2 BF2) K01) K02)
255/35R20
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-00-0-347
Anlage-Nr. : 14a
Seite : 5/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
Typ(en): ABE / EG-Genehmigung(en):
J11 e11*2007/46*0963*..
J11 e5*2007/46*1029*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 120 Nissan Qashqai 225/35R20 A02) bis A10)
(Frontantrieb + Allrad) BF4)
235/35R20
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
T31 e1*2001/116*0432*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
104 bis 127 Nissan X-Trail 245/35R20 A01) bis A10)
(bis EG-Genehmigungs- BF2) K02)
Nr.: 255/35R20
e1*2001/116*0432*05) K01)
§22 100069*00
Typ(en): ABE / EG-Genehmigung(en):
T31 e1*2001/116*0432*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 127 Nissan X-Trail 255/35R20 A01) bis A10)
(ab EG-Genehmigungs- BF2) K01) K02)
Nr.:
e1*2001/116*0432*06)
Typ(en): ABE / EG-Genehmigung(en):
T32 e13*2007/46*1456*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 130 Nissan X-Trail 235/45R20 A01) bis A10)
(Serie 225/65R17 ww. BF1) K01) K04)
225/55R19)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-00-0-347
Anlage-Nr. : 14a
Seite : 6/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
Typ(en): ABE / EG-Genehmigung(en):
T33 e13*2018/858*00293*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
116 bis 120 Nissan X-Trail 235/45R20 A02) bis A10)
A11) BF1)
235/50R20
A01) K02)
245/45R20
A01) K04)
255/45R20
A01) K02)
265/45R20
A01) K01) K02)
§22 100069*00
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die Genehmigung des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-00-0-347
Anlage-Nr. : 14a
Seite : 7/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
§22 100069*00
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: DW4200
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: DW4200
Anzugsmoment: 110 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: DW4187
Anzugsmoment: 120 Nm
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: DW4187
Anzugsmoment: 110 Nm
E19) Nicht zulässig an Fahrzeugen mit Allradantrieb.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-00-0-347
Anlage-Nr. : 14a
Seite : 8/8
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§22 100069*00
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K74) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
• die Radhauskante ist im Bereich von der Stoßfängeroberkante bis 200 mm vor der
Radmitte um 10 mm aufzuweiten,
• die ins Radhaus ragende Kante der Kunststoffverbreiterung ist in diesem Bereich
entsprechend zu kürzen.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 14a mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ GRI-N 20 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 18.11.2024
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 100069*00
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
