Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 15e
Seite : 1/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

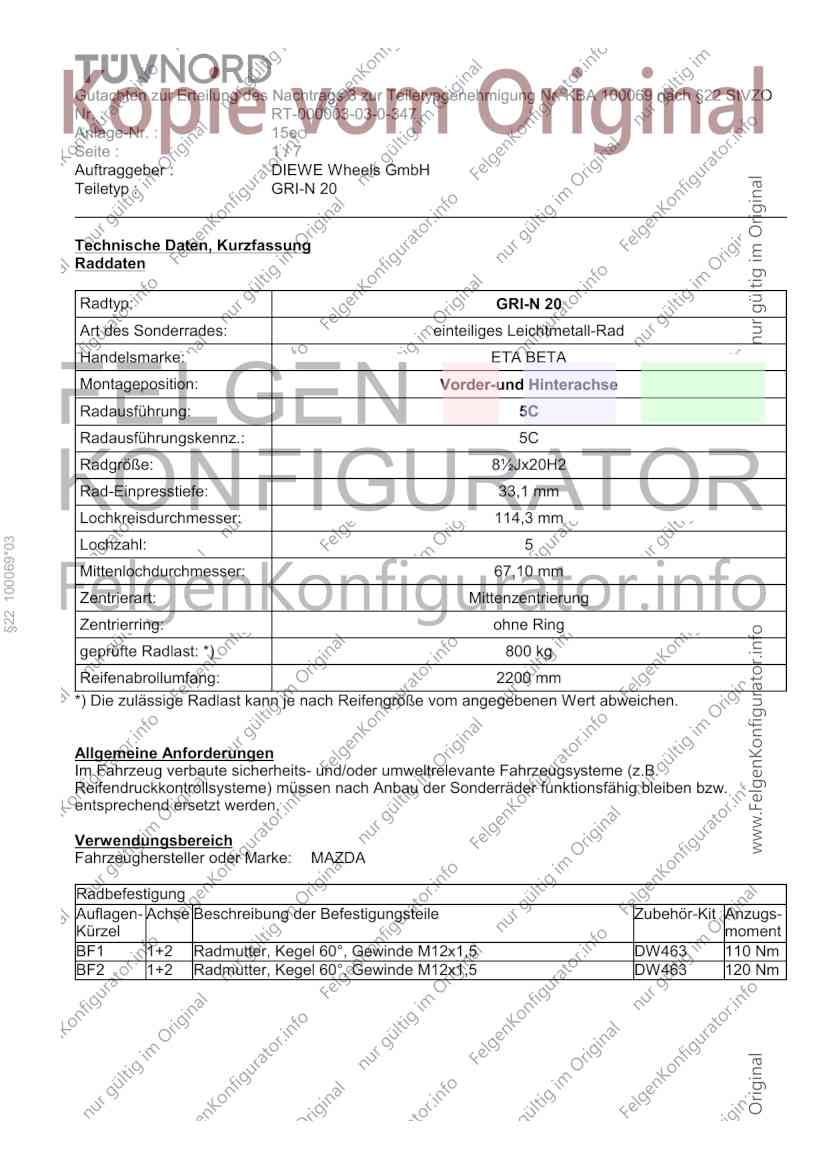

Technische Daten, Kurzfassung
Raddaten
Radtyp: GRI-N 20
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: ETA BETA
Montageposition: Vorder-und Hinterachse
Radausführung: 5C
Radausführungskennz.: 5C
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 33,1 mm
Lochkreisdurchmesser: 114,3 mm
§22 100069*03
Lochzahl: 5
Mittenlochdurchmesser: 67,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MAZDA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 DW463 110 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 DW463 120 Nm
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 15e
Seite : 2/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

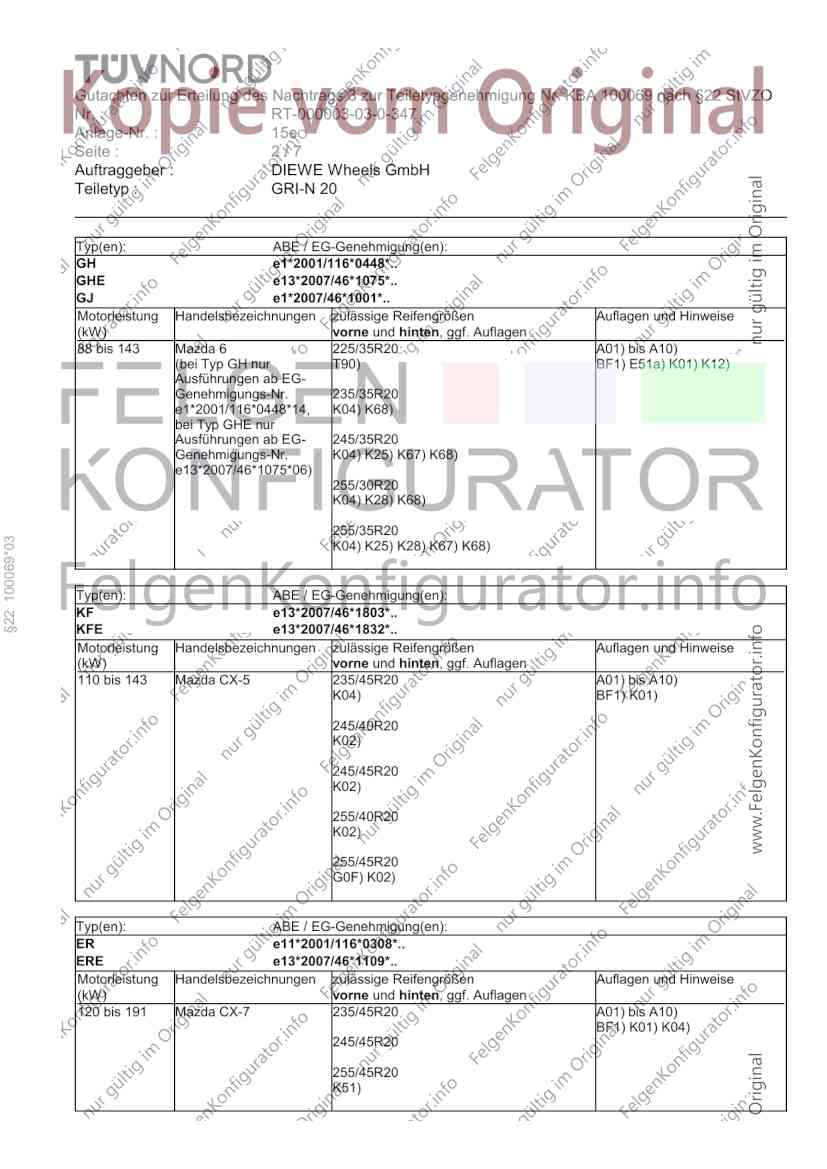

Typ(en): ABE / EG-Genehmigung(en):
GH e1*2001/116*0448*..
GHE e13*2007/46*1075*..
GJ e1*2007/46*1001*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 143 Mazda 6 225/35R20 A01) bis A10)
(bei Typ GH nur T90) BF1) E51a) K01) K12)
Ausführungen ab EG-
Genehmigungs-Nr. 235/35R20
e1*2001/116*0448*14, K04) K68)
bei Typ GHE nur
Ausführungen ab EG- 245/35R20
Genehmigungs-Nr. K04) K25) K67) K68)
e13*2007/46*1075*06)
255/30R20
K04) K28) K68)
255/35R20
§22 100069*03
K04) K25) K28) K67) K68)
Typ(en): ABE / EG-Genehmigung(en):
KF e13*2007/46*1803*..
KFE e13*2007/46*1832*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 143 Mazda CX-5 235/45R20 A01) bis A10)
K04) BF1) K01)
245/40R20
K02)
245/45R20
K02)
255/40R20
K02)
255/45R20
G0F) K02)
Typ(en): ABE / EG-Genehmigung(en):
ER e11*2001/116*0308*..
ERE e13*2007/46*1109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 191 Mazda CX-7 235/45R20 A01) bis A10)
BF1) K01) K04)
245/45R20
255/45R20
K51)
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 15e
Seite : 3/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

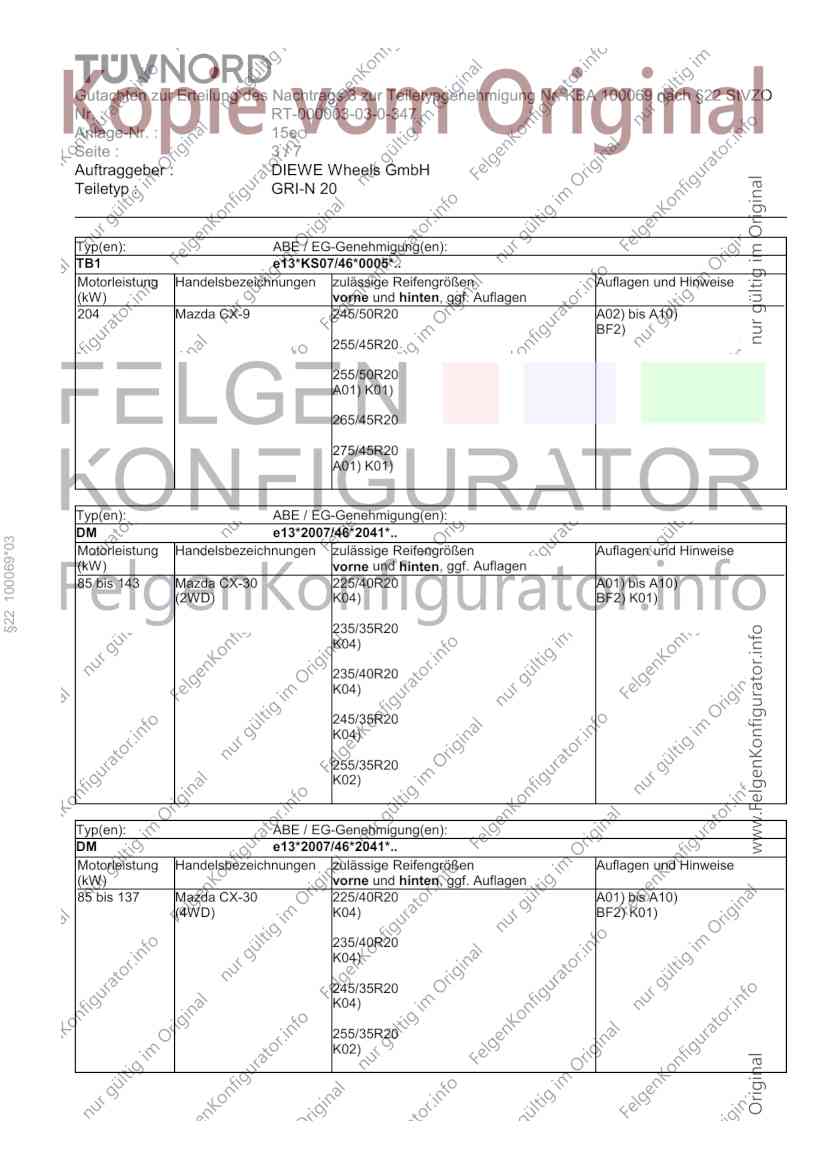

Typ(en): ABE / EG-Genehmigung(en):
TB1 e13*KS07/46*0005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
204 Mazda CX-9 245/50R20 A02) bis A10)
BF2)
255/45R20
255/50R20
A01) K01)
265/45R20
275/45R20
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
DM e13*2007/46*2041*..
§22 100069*03
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 143 Mazda CX-30 225/40R20 A01) bis A10)
(2WD) K04) BF2) K01)
235/35R20
K04)
235/40R20
K04)
245/35R20
K04)
255/35R20
K02)
Typ(en): ABE / EG-Genehmigung(en):
DM e13*2007/46*2041*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 137 Mazda CX-30 225/40R20 A01) bis A10)
(4WD) K04) BF2) K01)
235/40R20
K04)
245/35R20
K04)
255/35R20
K02)
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 15e
Seite : 4/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

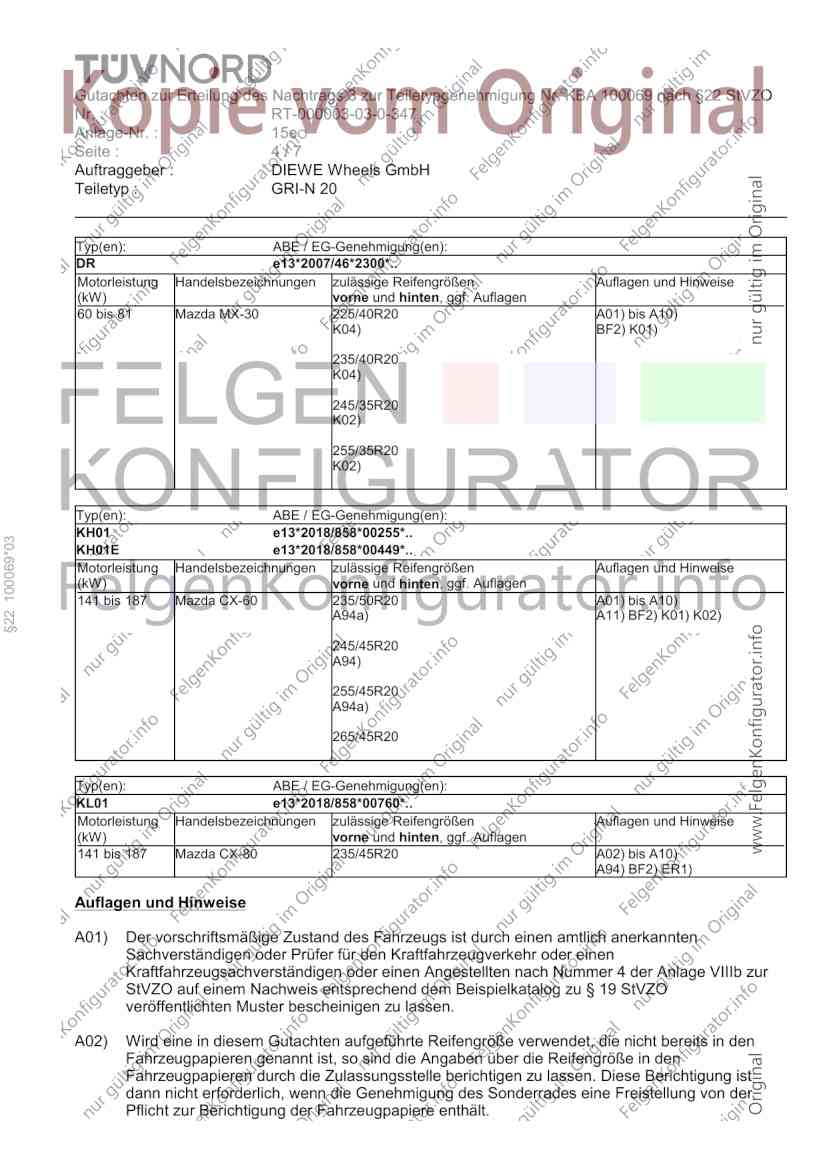

Typ(en): ABE / EG-Genehmigung(en):
DR e13*2007/46*2300*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 81 Mazda MX-30 225/40R20 A01) bis A10)
K04) BF2) K01)
235/40R20
K04)
245/35R20
K02)
255/35R20
K02)
Typ(en): ABE / EG-Genehmigung(en):
KH01 e13*2018/858*00255*..
§22 100069*03
KH01E e13*2018/858*00449*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
141 bis 187 Mazda CX-60 235/50R20 A01) bis A10)
A94a) A11) BF2) K01) K02)
245/45R20
A94)
255/45R20
A94a)
265/45R20
Typ(en): ABE / EG-Genehmigung(en):
KL01 e13*2018/858*00760*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
141 bis 187 Mazda CX-80 235/45R20 A02) bis A10)
A94) BF2) ER1)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die Genehmigung des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 15e
Seite : 5/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

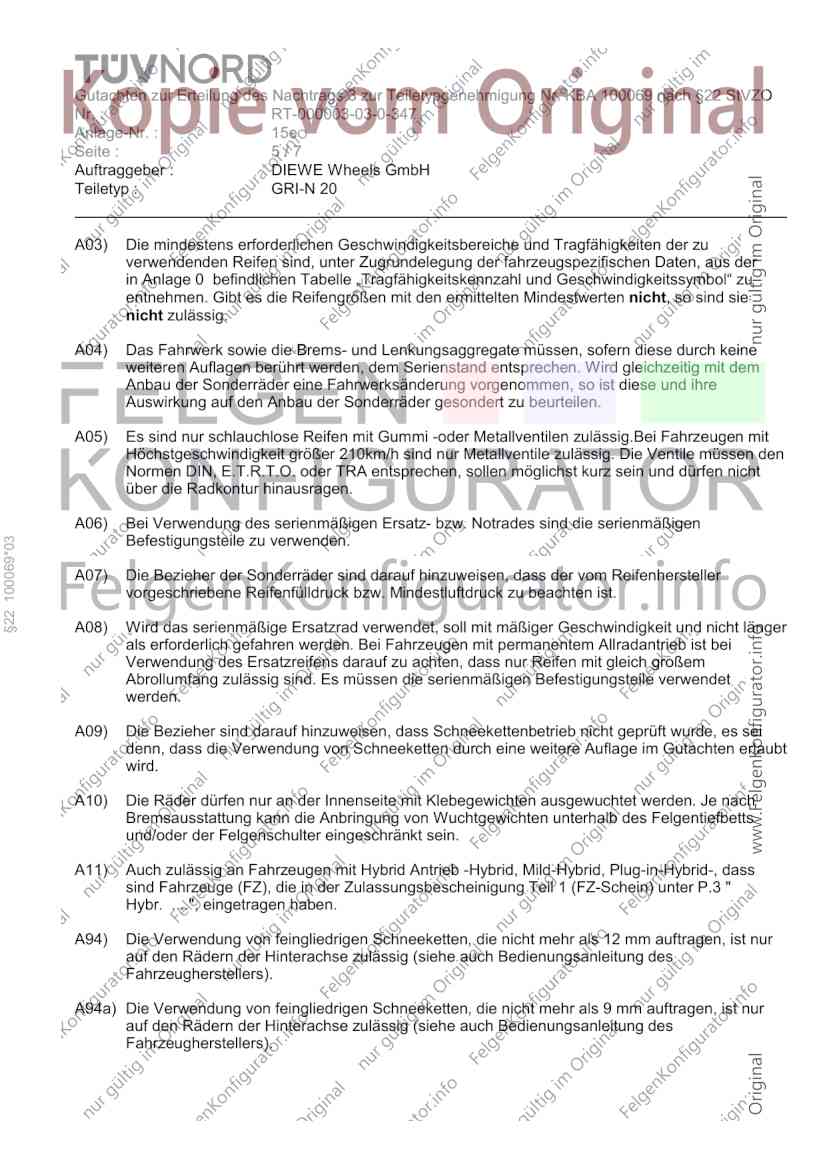

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
§22 100069*03
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 15e
Seite : 6/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

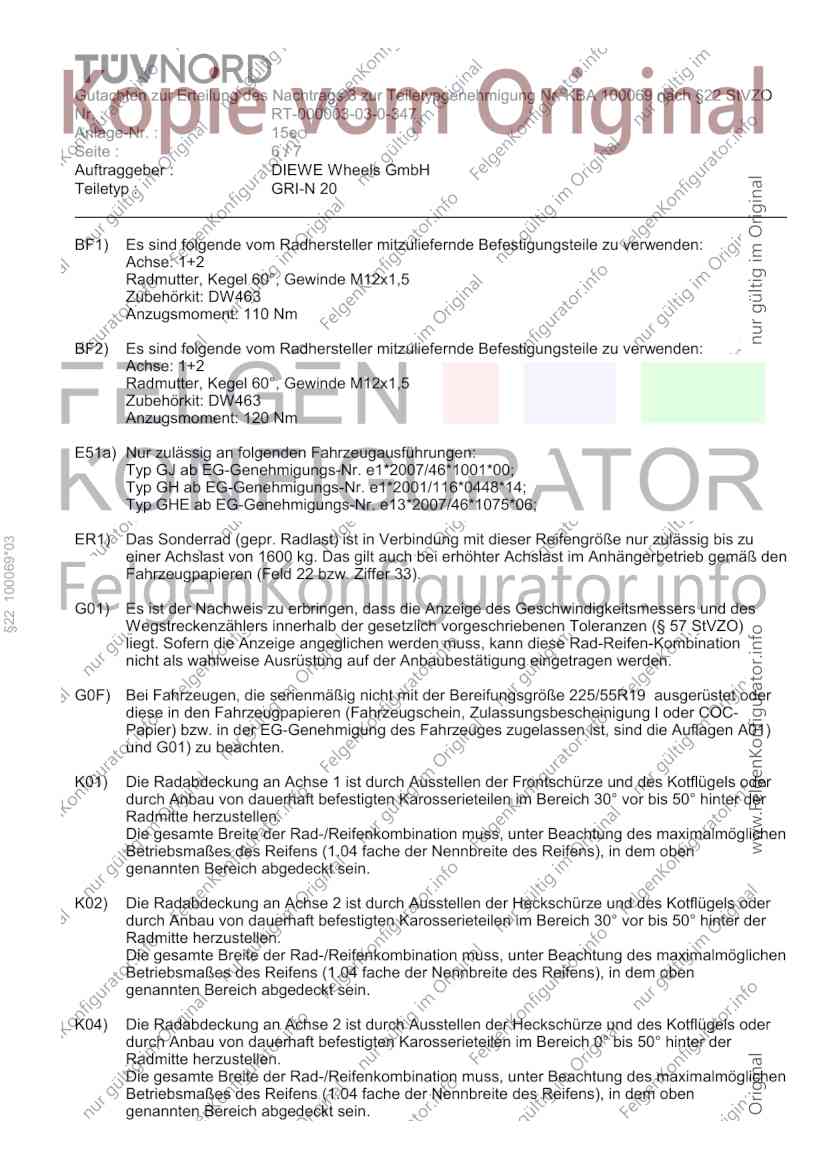

BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: DW463
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: DW463
Anzugsmoment: 120 Nm
E51a) Nur zulässig an folgenden Fahrzeugausführungen:
Typ GJ ab EG-Genehmigungs-Nr. e1*2007/46*1001*00;
Typ GH ab EG-Genehmigungs-Nr. e1*2001/116*0448*14;
Typ GHE ab EG-Genehmigungs-Nr. e13*2007/46*1075*06;
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
§22 100069*03
einer Achslast von 1600 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/55R19 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 15e
Seite : 7/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

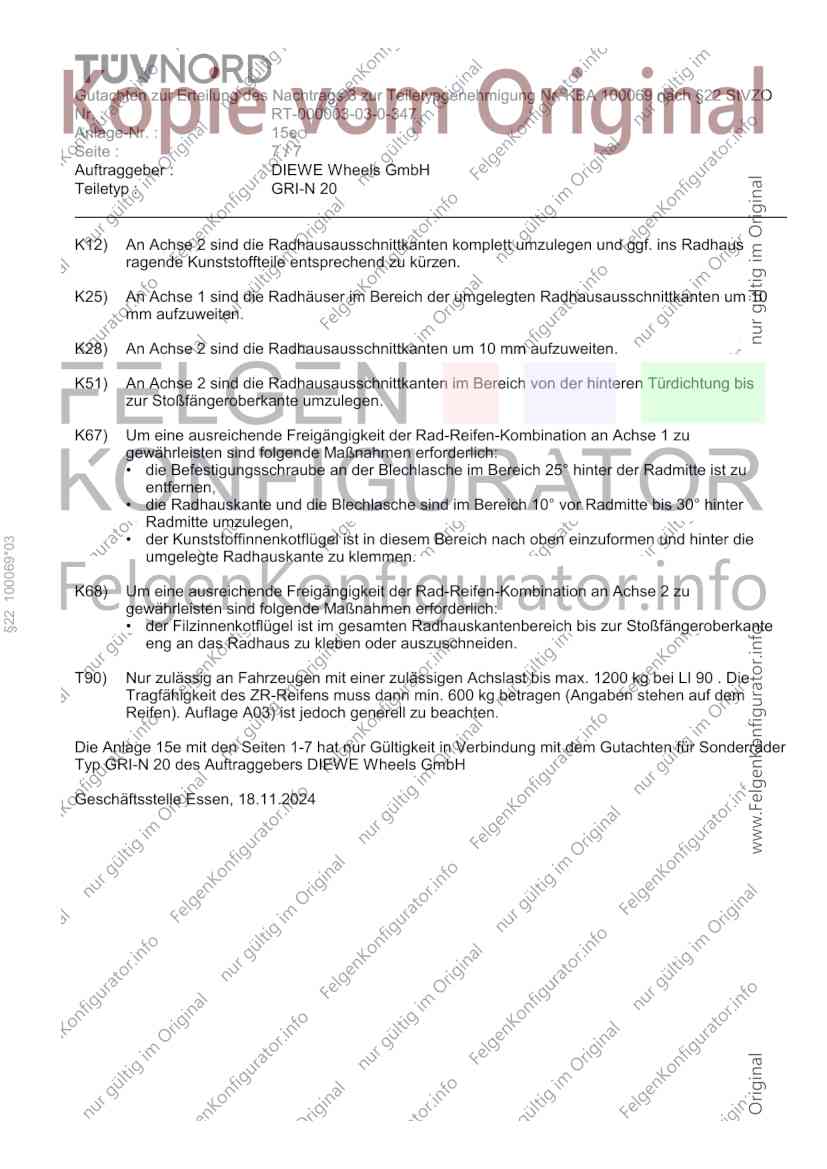

K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K51) An Achse 2 sind die Radhausausschnittkanten im Bereich von der hinteren Türdichtung bis
zur Stoßfängeroberkante umzulegen.
K67) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Befestigungsschraube an der Blechlasche im Bereich 25° hinter der Radmitte ist zu
entfernen,
• die Radhauskante und die Blechlasche sind im Bereich 10° vor Radmitte bis 30° hinter
Radmitte umzulegen,
• der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter die
§22 100069*03
umgelegte Radhauskante zu klemmen.
K68) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• der Filzinnenkotflügel ist im gesamten Radhauskantenbereich bis zur Stoßfängeroberkante
eng an das Radhaus zu kleben oder auszuschneiden.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 15e mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ GRI-N 20 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 18.11.2024
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 100069*03
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
