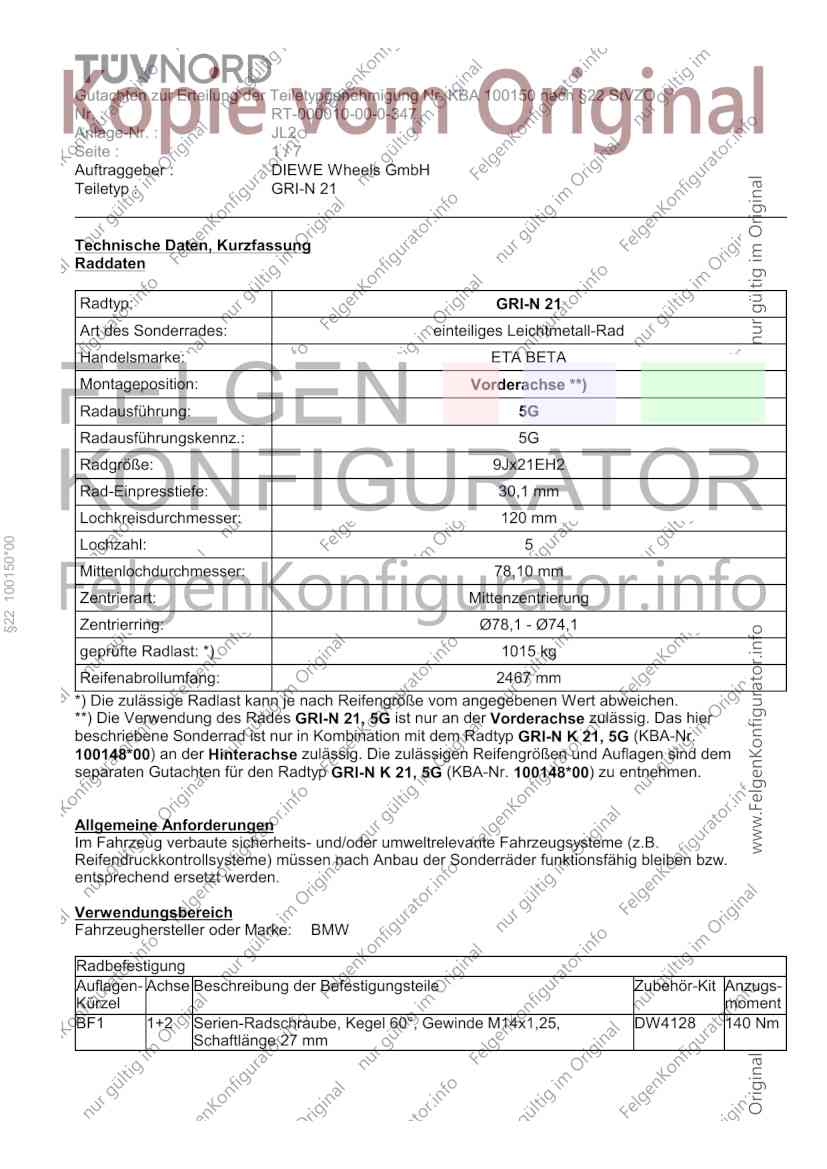

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : JL2
Seite : 1/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
Technische Daten, Kurzfassung
Raddaten
Radtyp: GRI-N 21
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: ETA BETA
Montageposition: Vorderachse **)
Radausführung: 5G
Radausführungskennz.: 5G
Radgröße: 9Jx21EH2
Rad-Einpresstiefe: 30,1 mm
Lochkreisdurchmesser: 120 mm
§22 100150*00
Lochzahl: 5
Mittenlochdurchmesser: 78,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø78,1 - Ø74,1
geprüfte Radlast: *) 1015 kg
Reifenabrollumfang: 2467 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades GRI-N 21, 5G ist nur an der Vorderachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp GRI-N K 21, 5G (KBA-Nr.
100148*00) an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp GRI-N K 21, 5G (KBA-Nr. 100148*00) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: BMW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kegel 60°, Gewinde M14x1,25, DW4128 140 Nm
Schaftlänge 27 mm
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : JL2
Seite : 2/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X70 e1*2001/116*0420*..
X-N1 e1*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx21EH2, 9½Jx21EH2,
ET30,1 ET20,1
155 bis 330 BMW X5 255/40R21 255/40R21 A02) bis A10)
(Baureihe E70, BF1) E50) E68) N265)
Fahrzeuge mit 265/40R21 265/40R21 A02) bis A10)
Kotflügelverbreiterungen) BF1) E50) E68) N275)
255/40R21 285/35R21 A02) bis A10)
N265) BF1) E50) E68) V00)
Die Verwendung des Rades GRI-N 21, 5G ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N K 21, 5G (KBA-Nr. 100148*00) an der Hinterachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
§22 100150*00
Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X70 e1*2001/116*0420*..
X-N1 e1*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx21EH2, 9½Jx21EH2,
ET30,1 ET20,1
155 bis 330 BMW X5 265/40R21 265/40R21 A01) bis A10)
(Baureihe E70, K01) BF1) E50) E68) N275)
Fahrzeuge ohne
Kotflügelverbreiterungen)
Die Verwendung des Rades GRI-N 21, 5G ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N K 21, 5G (KBA-Nr. 100148*00) an der Hinterachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : JL2
Seite : 3/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X-N1 e1*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx21EH2, 9½Jx21EH2,
ET30,1 ET20,1
155 bis 330 BMW X5 255/40R21 255/40R21 A02) bis A10)
(Baureihe F15, A11) BF1) E68a) N265)
Fahrzeuge mit 265/35R21 265/35R21 A02) bis A10)
Kotflügelverbreiterungen) A11) BF1) E68a) N275)
265/40R21 265/40R21 A02) bis A10)
A11) BF1) E68a) N275)
275/35R21 275/35R21 A02) bis A10)
A11) BF1) E68a)
255/40R21 285/35R21 A02) bis A10)
N265) A11) BF1) E68a) V00)
Die Verwendung des Rades GRI-N 21, 5G ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
§22 100150*00
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N K 21, 5G (KBA-Nr. 100148*00) an der Hinterachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X-N1 e1*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx21EH2, 9½Jx21EH2,
ET30,1 ET20,1
155 bis 330 BMW X5 255/40R21 255/40R21 A01) bis A10)
(Baureihe F15, K01) A11) BF1) E68a) N265)
Fahrzeuge ohne 265/35R21 265/35R21 A01) bis A10)
Kotflügelverbreiterungen) K01) A11) BF1) E68a) N275)
265/40R21 265/40R21 A01) bis A10)
K01) A11) BF1) E68a) N275)
275/35R21 275/35R21 A01) bis A10)
K01) A11) BF1) E68a)
255/40R21 285/35R21 A01) bis A10)
K01) N265) A11) BF1) E68a) V00)
Die Verwendung des Rades GRI-N 21, 5G ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N K 21, 5G (KBA-Nr. 100148*00) an der Hinterachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : JL2
Seite : 4/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
Typ(en): ABE / EG-Genehmigung(en):
X6 e1*2007/46*0412*..
X70 e1*2001/116*0420*..
X-N1 e1*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx21EH2, 9½Jx21EH2,
ET30,1 ET20,1
155 bis 330 BMW X6 255/40R21 255/40R21 A02) bis A10)
(Baureihe E71) BF1) E69) N265)
265/40R21 265/40R21 A02) bis A10)
BF1) E69) N275)
255/40R21 285/35R21 A02) bis A10)
N265) BF1) E69) V00)
Die Verwendung des Rades GRI-N 21, 5G ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N K 21, 5G (KBA-Nr. 100148*00) an der Hinterachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
§22 100150*00
Typ(en): ABE / EG-Genehmigung(en):
X6 e1*2007/46*0412*..
X-N1 e1*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx21EH2, 9½Jx21EH2,
ET30,1 ET20,1
155 bis 330 BMW X6 255/40R21 255/40R21 A02) bis A10)
(Baureihe F16) BF1) E69a)
255/40R21 M+S 255/40R21 M+S A02) bis A10)
BF1) E69a)
265/35R21 265/35R21 A02) bis A10)
BF1) E69a)
265/35R21 M+S 265/35R21 M+S A02) bis A10)
BF1) E69a)
265/40R21 265/40R21 A02) bis A10)
BF1) E69a)
265/40R21 M+S 265/40R21 M+S A02) bis A10)
BF1) E69a)
275/35R21 275/35R21 A02) bis A10)
BF1) E69a)
275/35R21 M+S 275/35R21 M+S A02) bis A10)
BF1) E69a)
255/40R21 285/35R21 A02) bis A10)
BF1) E69a) V00)
Die Verwendung des Rades GRI-N 21, 5G ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N K 21, 5G (KBA-Nr. 100148*00) an der Hinterachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : JL2
Seite : 5/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die Genehmigung des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
§22 100150*00
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : JL2
Seite : 6/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Gewinde M14x1,25, Schaftlänge 27 mm
Zubehörkit: DW4128
Anzugsmoment: 140 Nm
E50) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.
E68) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
• Typ X70 bis EG-Genehmigungs-Nr. e1*2001/116*0420*10
• Typ X-N1 bis EG-Genehmigungs-Nr. e1*2007/46*0454*10
• Typ X5 bis EG-Genehmigungs-Nr. e1*2007/46*0421*09
E68a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2013:
§22 100150*00
• Typ X-N1 ab EG-Genehmigungs-Nr. e1*2007/46*0454*11
• Typ X5 ab EG-Genehmigungs-Nr. e1*2007/46*0421*10
E69) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2014:
• Typ X70 bis EG-Genehmigungs-Nr. e1*2001/116*0420*10
• Typ X-N1 bis EG-Genehmigungs-Nr. e1*2007/46*0454*13
• Typ X6 bis EG-Genehmigungs-Nr. e1*2007/46*0412*07
E69a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2015:
• Typ X-N1 ab EG-Genehmigungs-Nr. e1*2007/46*0454*14
• Typ X6 ab EG-Genehmigungs-Nr. e1*2007/46*0412*08
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : JL2
Seite : 7/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21

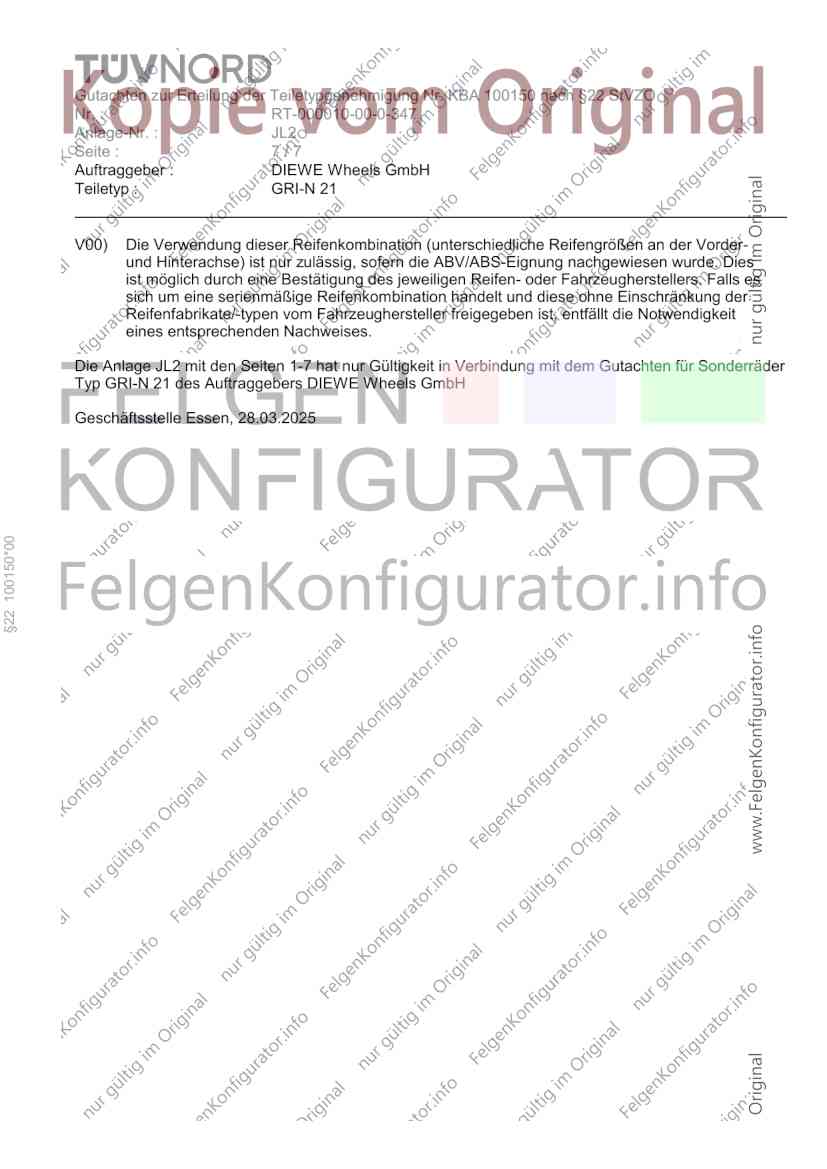

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage JL2 mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ GRI-N 21 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 28.03.2025
§22 100150*00
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 100150*00
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
