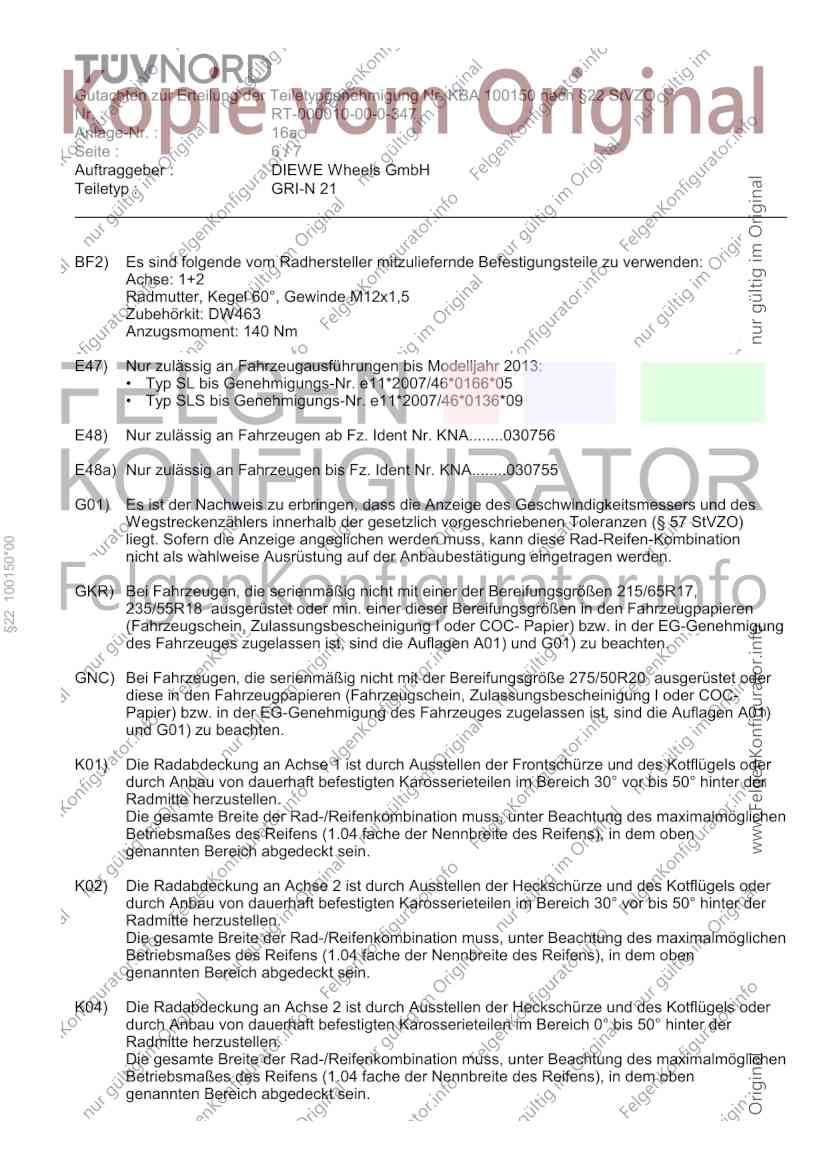

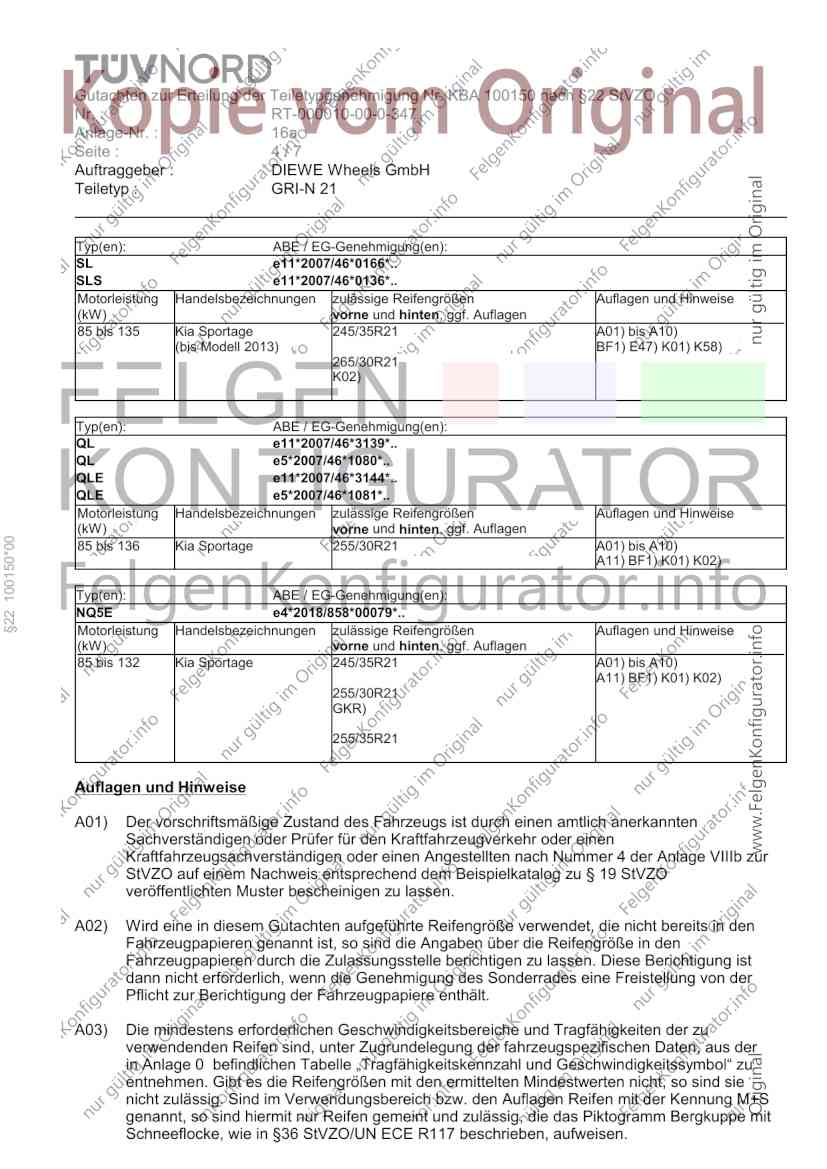

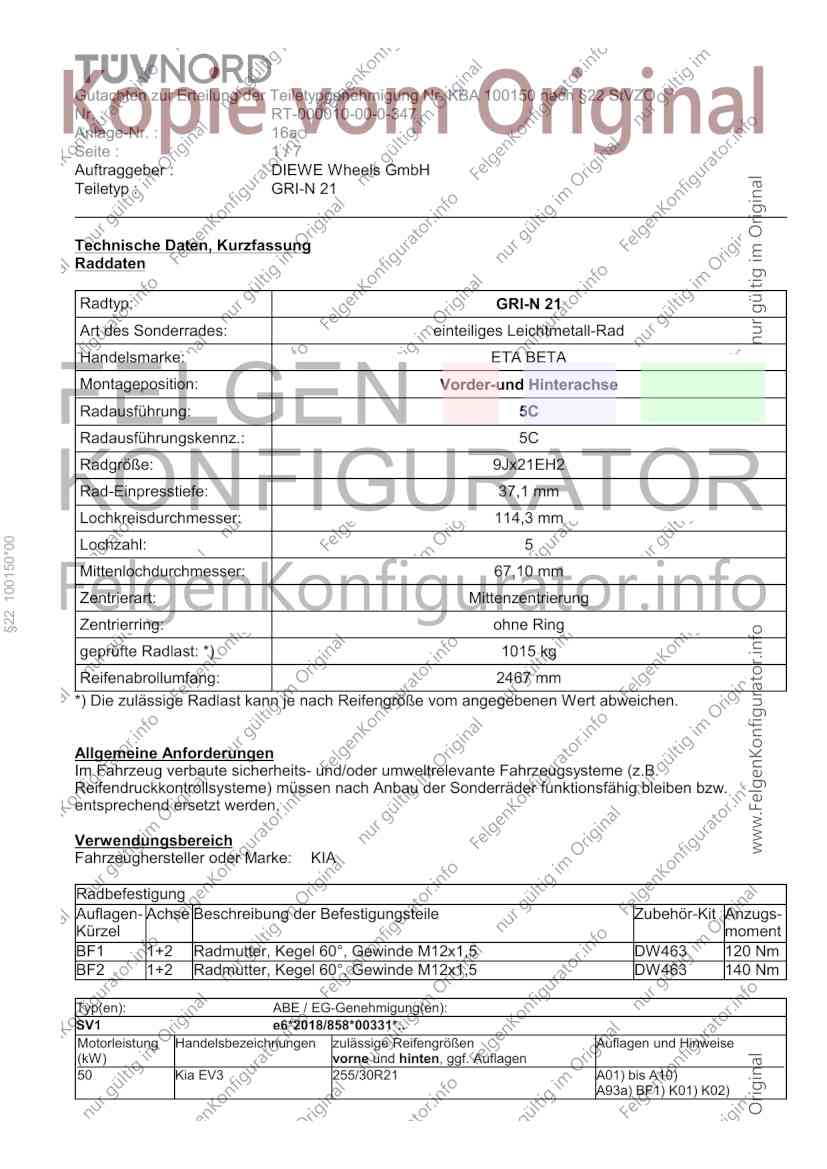

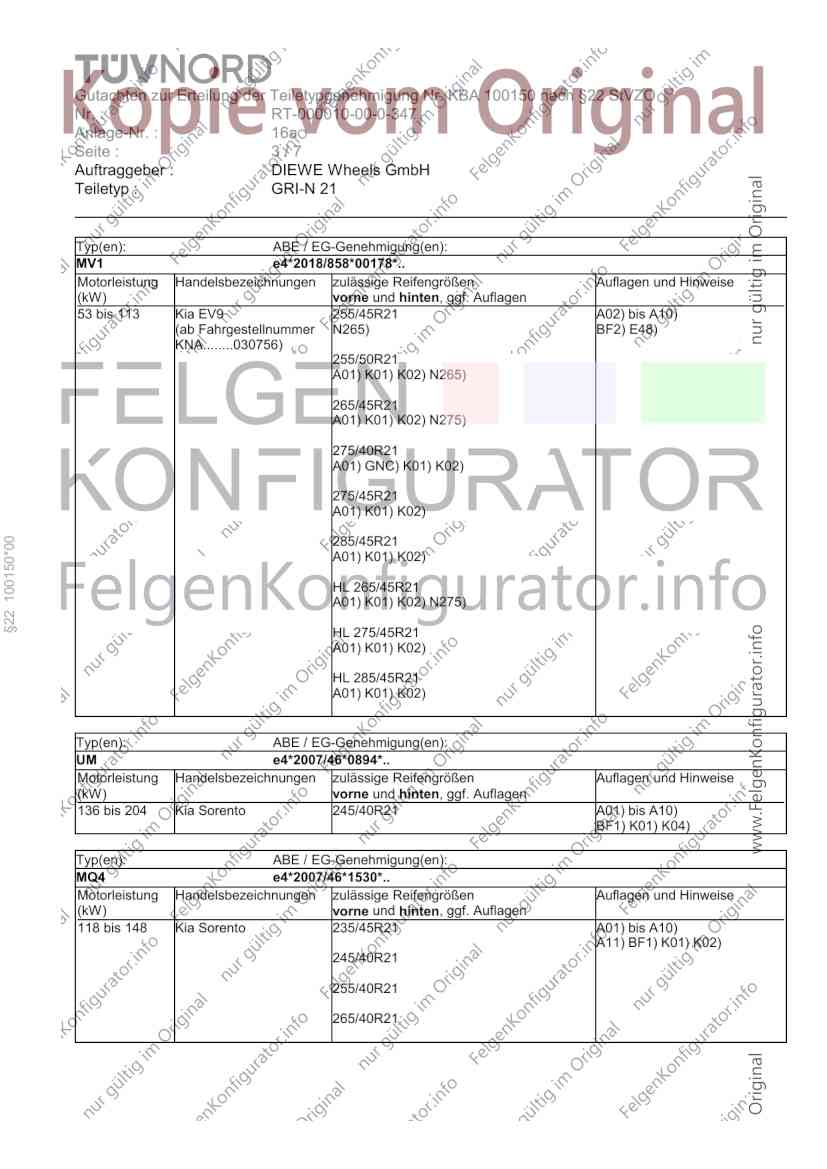

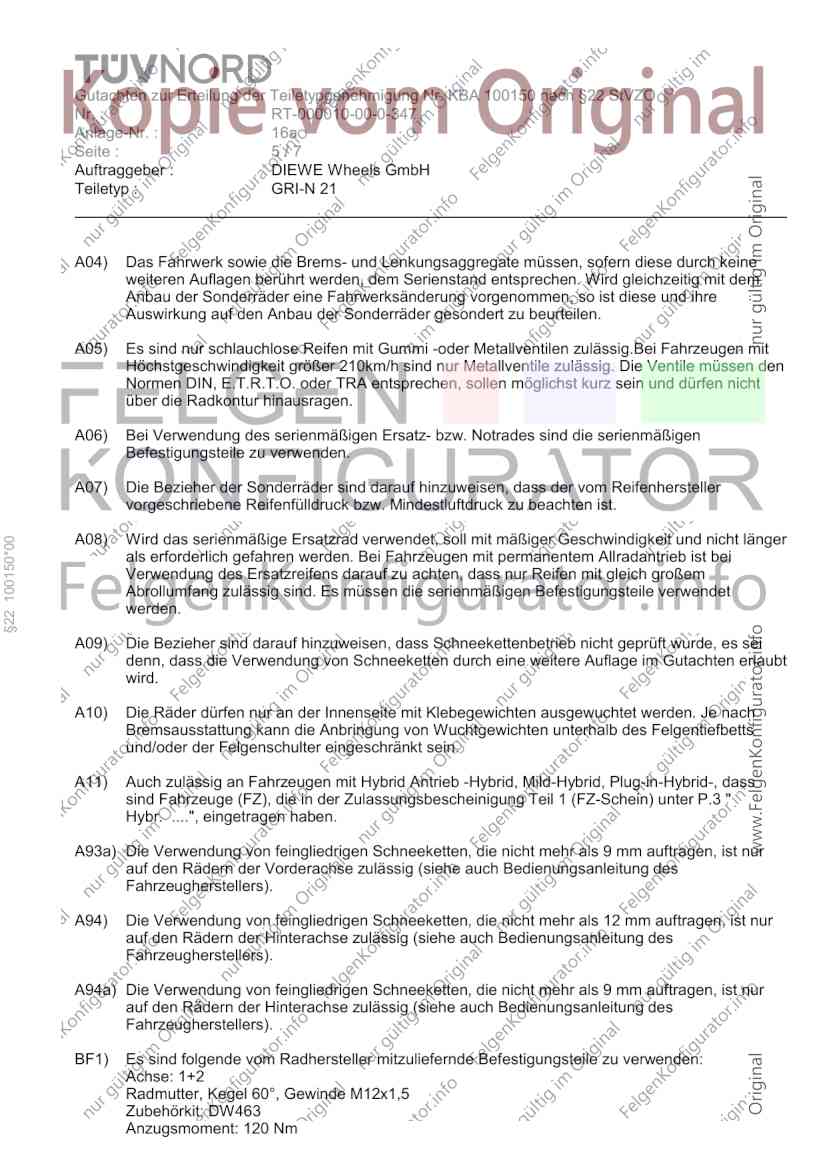

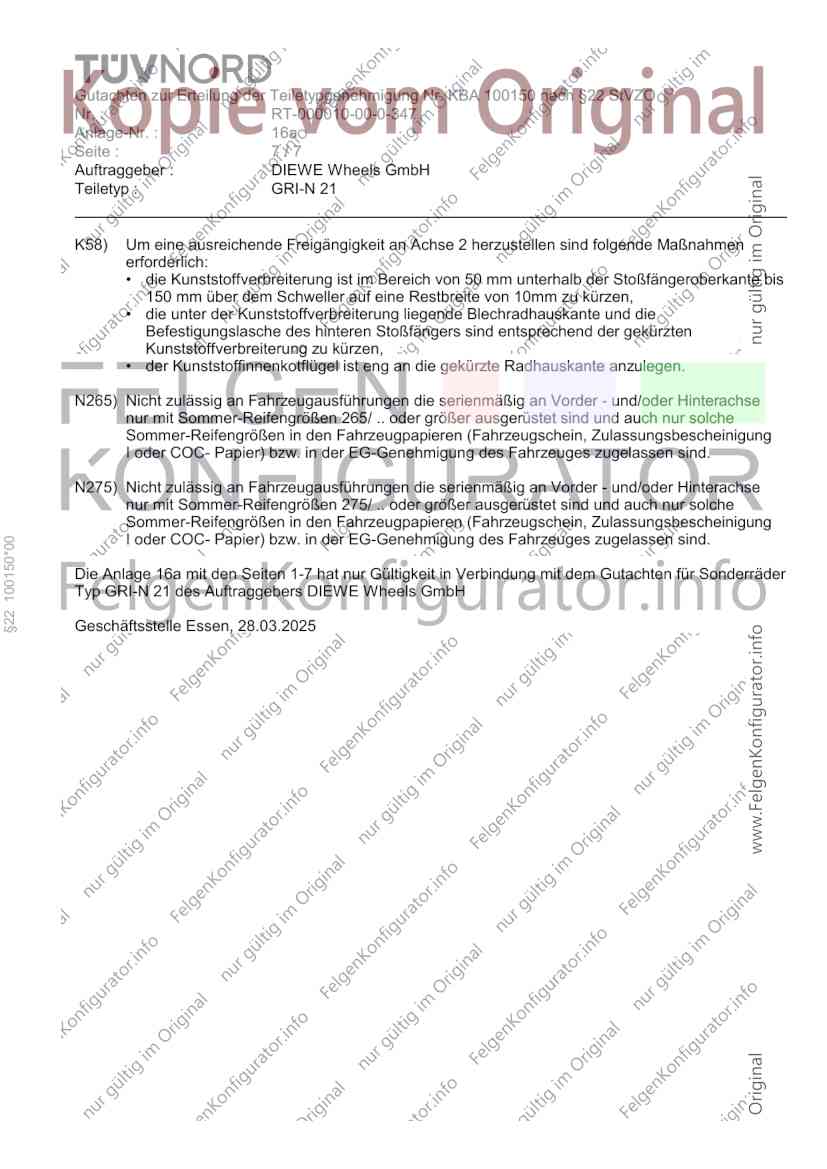

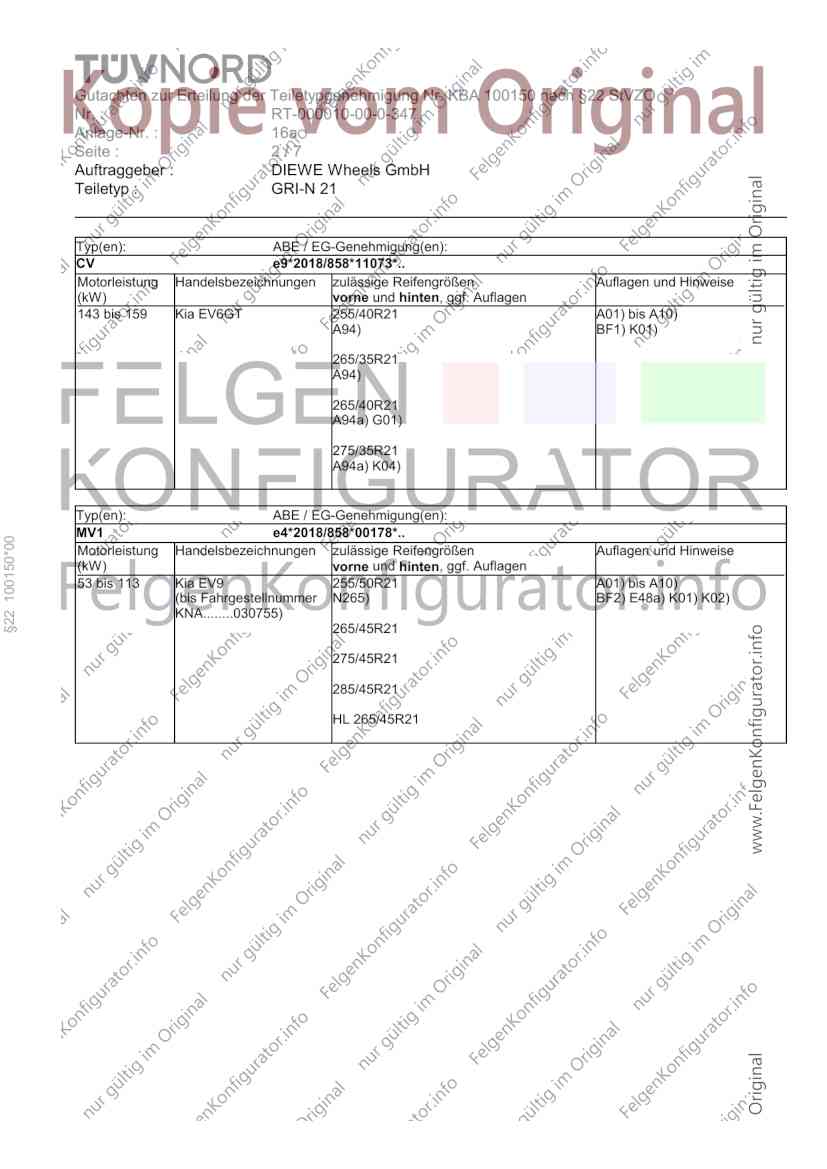

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : 16a
Seite : 1/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
Technische Daten, Kurzfassung
Raddaten
Radtyp: GRI-N 21
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: ETA BETA
Montageposition: Vorder-und Hinterachse
Radausführung: 5C
Radausführungskennz.: 5C
Radgröße: 9Jx21EH2
Rad-Einpresstiefe: 37,1 mm
Lochkreisdurchmesser: 114,3 mm
§22 100150*00
Lochzahl: 5
Mittenlochdurchmesser: 67,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1015 kg
Reifenabrollumfang: 2467 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: KIA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 DW463 120 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 DW463 140 Nm
Typ(en): ABE / EG-Genehmigung(en):
SV1 e6*2018/858*00331*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 Kia EV3 255/30R21 A01) bis A10)
A93a) BF1) K01) K02)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : 16a
Seite : 2/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
Typ(en): ABE / EG-Genehmigung(en):
CV e9*2018/858*11073*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
143 bis 159 Kia EV6GT 255/40R21 A01) bis A10)
A94) BF1) K01)
265/35R21
A94)
265/40R21
A94a) G01)
275/35R21
A94a) K04)
Typ(en): ABE / EG-Genehmigung(en):
MV1 e4*2018/858*00178*..
§22 100150*00
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 113 Kia EV9 255/50R21 A01) bis A10)
(bis Fahrgestellnummer N265) BF2) E48a) K01) K02)
KNA........030755)
265/45R21
275/45R21
285/45R21
HL 265/45R21
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : 16a
Seite : 3/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
Typ(en): ABE / EG-Genehmigung(en):
MV1 e4*2018/858*00178*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 113 Kia EV9 255/45R21 A02) bis A10)
(ab Fahrgestellnummer N265) BF2) E48)
KNA........030756)
255/50R21
A01) K01) K02) N265)
265/45R21
A01) K01) K02) N275)
275/40R21
A01) GNC) K01) K02)
275/45R21
A01) K01) K02)
§22 100150*00
285/45R21
A01) K01) K02)
HL 265/45R21
A01) K01) K02) N275)
HL 275/45R21
A01) K01) K02)
HL 285/45R21
A01) K01) K02)
Typ(en): ABE / EG-Genehmigung(en):
UM e4*2007/46*0894*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
136 bis 204 Kia Sorento 245/40R21 A01) bis A10)
BF1) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
MQ4 e4*2007/46*1530*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
118 bis 148 Kia Sorento 235/45R21 A01) bis A10)
A11) BF1) K01) K02)
245/40R21
255/40R21
265/40R21
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : 16a
Seite : 4/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
Typ(en): ABE / EG-Genehmigung(en):
SL e11*2007/46*0166*..
SLS e11*2007/46*0136*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 135 Kia Sportage 245/35R21 A01) bis A10)
(bis Modell 2013) BF1) E47) K01) K58)
265/30R21
K02)
Typ(en): ABE / EG-Genehmigung(en):
QL e11*2007/46*3139*..
QL e5*2007/46*1080*..
QLE e11*2007/46*3144*..
QLE e5*2007/46*1081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 100150*00
85 bis 136 Kia Sportage 255/30R21 A01) bis A10)
A11) BF1) K01) K02)
Typ(en): ABE / EG-Genehmigung(en):
NQ5E e4*2018/858*00079*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 132 Kia Sportage 245/35R21 A01) bis A10)
A11) BF1) K01) K02)
255/30R21
GKR)
255/35R21
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die Genehmigung des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : 16a
Seite : 5/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
§22 100150*00
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: DW463
Anzugsmoment: 120 Nm
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : 16a
Seite : 6/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: DW463
Anzugsmoment: 140 Nm
E47) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
• Typ SL bis Genehmigungs-Nr. e11*2007/46*0166*05
• Typ SLS bis Genehmigungs-Nr. e11*2007/46*0136*09
E48) Nur zulässig an Fahrzeugen ab Fz. Ident Nr. KNA........030756
E48a) Nur zulässig an Fahrzeugen bis Fz. Ident Nr. KNA........030755
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
§22 100150*00
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GKR) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/65R17,
235/55R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GNC) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 275/50R20 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100150 nach §22 StVZO
Nr. : RT-000010-00-0-347
Anlage-Nr. : 16a
Seite : 7/7
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 21
K58) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Kunststoffverbreiterung ist im Bereich von 50 mm unterhalb der Stoßfängeroberkante bis
150 mm über dem Schweller auf eine Restbreite von 10mm zu kürzen,
• die unter der Kunststoffverbreiterung liegende Blechradhauskante und die
Befestigungslasche des hinteren Stoßfängers sind entsprechend der gekürzten
Kunststoffverbreiterung zu kürzen,
• der Kunststoffinnenkotflügel ist eng an die gekürzte Radhauskante anzulegen.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
§22 100150*00
Die Anlage 16a mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ GRI-N 21 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 28.03.2025
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 100150*00
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
