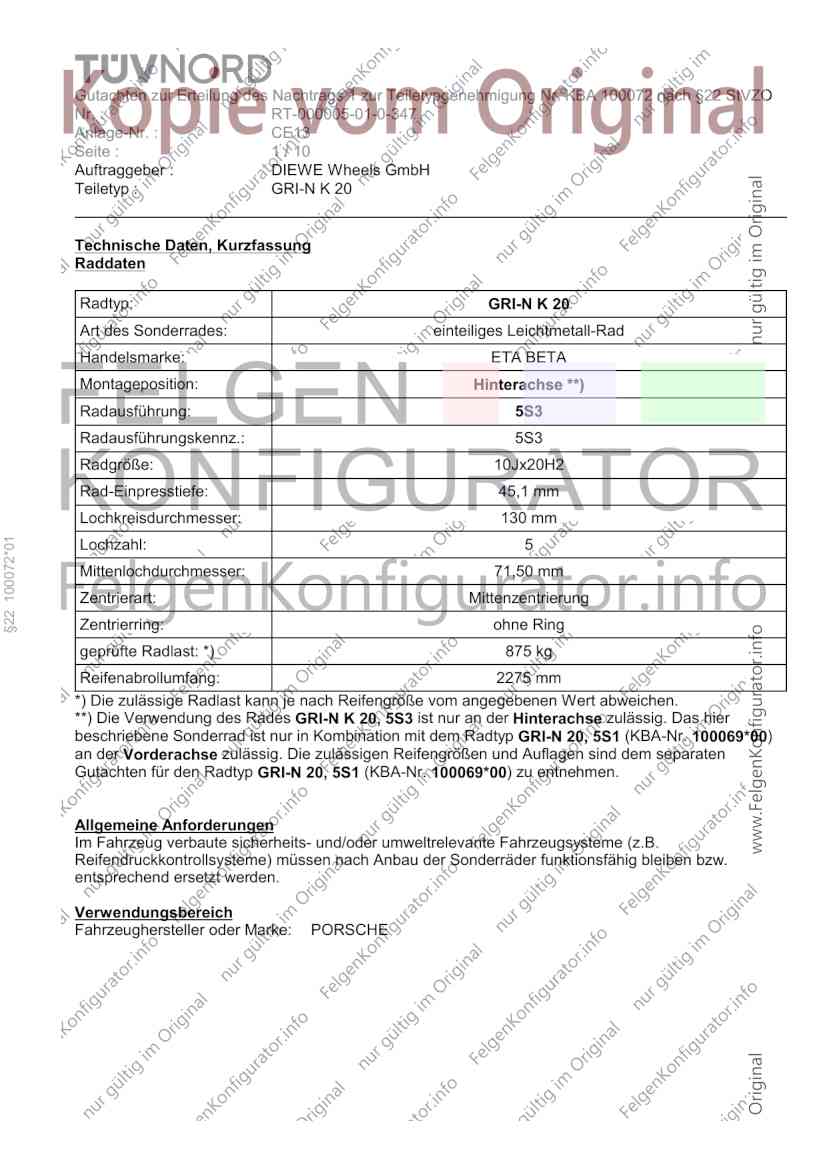

Gutachten zur Erteilung des Nachtrags 1 zur Teiletypgenehmigung Nr. KBA 100072 nach §22 StVZO
Nr. : RT-000005-01-0-347
Anlage-Nr. : CE13
Seite : 1 / 10
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N K 20
Technische Daten, Kurzfassung
Raddaten
Radtyp: GRI-N K 20
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: ETA BETA
Montageposition: Hinterachse **)
Radausführung: 5S3
Radausführungskennz.: 5S3
Radgröße: 10Jx20H2
Rad-Einpresstiefe: 45,1 mm
Lochkreisdurchmesser: 130 mm
§22 100072*01
Lochzahl: 5
Mittenlochdurchmesser: 71,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 875 kg
Reifenabrollumfang: 2275 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00)
an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten
Gutachten für den Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: PORSCHE

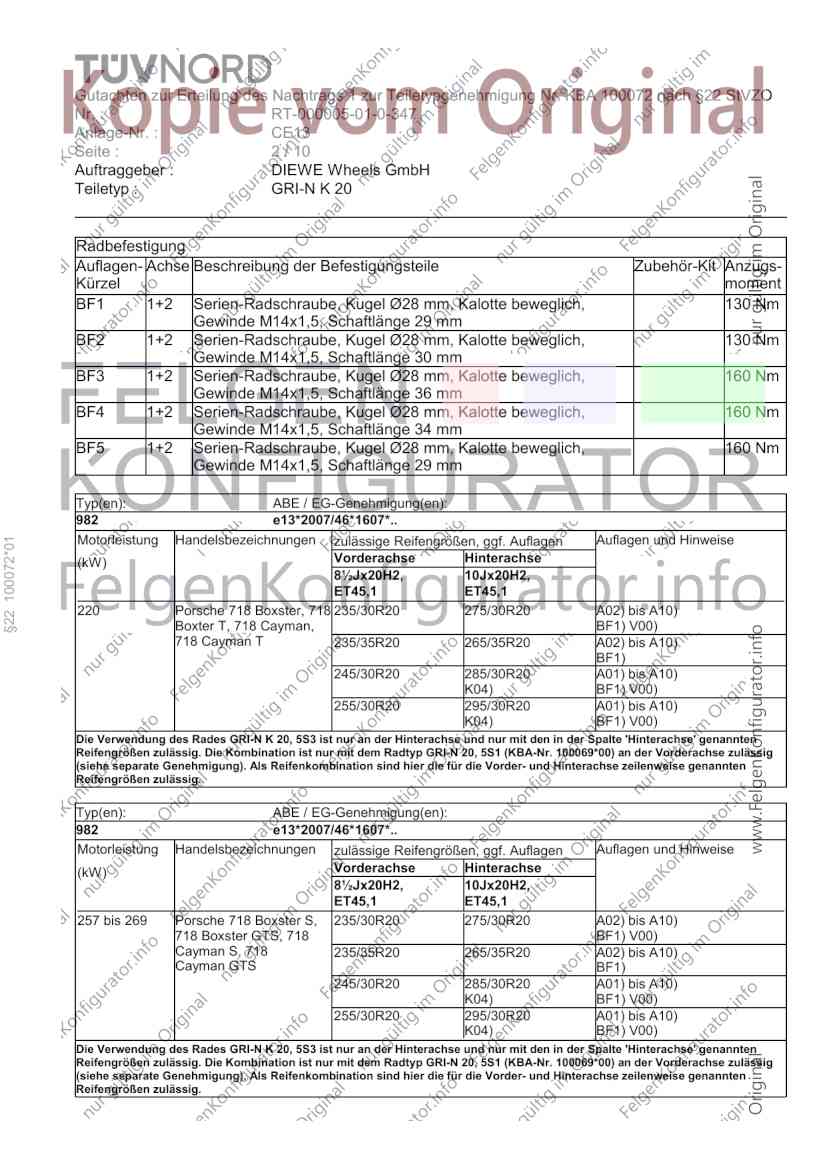

Gutachten zur Erteilung des Nachtrags 1 zur Teiletypgenehmigung Nr. KBA 100072 nach §22 StVZO
Nr. : RT-000005-01-0-347
Anlage-Nr. : CE13
Seite : 2 / 10
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N K 20
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 130 Nm
Gewinde M14x1,5, Schaftlänge 29 mm
BF2 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 130 Nm
Gewinde M14x1,5, Schaftlänge 30 mm
BF3 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 160 Nm
Gewinde M14x1,5, Schaftlänge 36 mm
BF4 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 160 Nm
Gewinde M14x1,5, Schaftlänge 34 mm
BF5 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 160 Nm
Gewinde M14x1,5, Schaftlänge 29 mm
Typ(en): ABE / EG-Genehmigung(en):
982 e13*2007/46*1607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
§22 100072*01
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
220 Porsche 718 Boxster, 718 235/30R20 275/30R20 A02) bis A10)
Boxter T, 718 Cayman, BF1) V00)
718 Cayman T 235/35R20 265/35R20 A02) bis A10)
BF1)
245/30R20 285/30R20 A01) bis A10)
K04) BF1) V00)
255/30R20 295/30R20 A01) bis A10)
K04) BF1) V00)
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
982 e13*2007/46*1607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
257 bis 269 Porsche 718 Boxster S, 235/30R20 275/30R20 A02) bis A10)
718 Boxster GTS, 718 BF1) V00)
Cayman S, 718 235/35R20 265/35R20 A02) bis A10)
Cayman GTS BF1)
245/30R20 285/30R20 A01) bis A10)
K04) BF1) V00)
255/30R20 295/30R20 A01) bis A10)
K04) BF1) V00)
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.

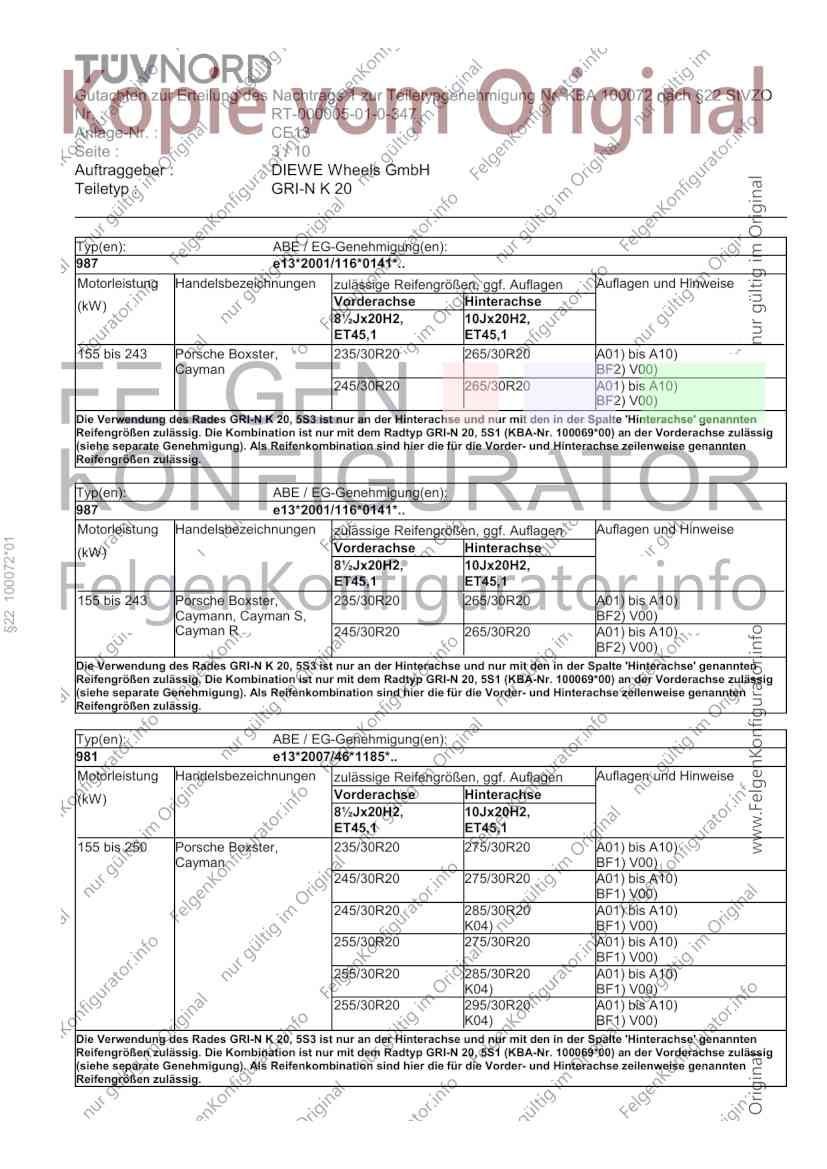

Gutachten zur Erteilung des Nachtrags 1 zur Teiletypgenehmigung Nr. KBA 100072 nach §22 StVZO
Nr. : RT-000005-01-0-347
Anlage-Nr. : CE13
Seite : 3 / 10
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N K 20
Typ(en): ABE / EG-Genehmigung(en):
987 e13*2001/116*0141*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
155 bis 243 Porsche Boxster, 235/30R20 265/30R20 A01) bis A10)
Cayman BF2) V00)
245/30R20 265/30R20 A01) bis A10)
BF2) V00)
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
987 e13*2001/116*0141*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
§22 100072*01
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
155 bis 243 Porsche Boxster, 235/30R20 265/30R20 A01) bis A10)
Caymann, Cayman S, BF2) V00)
Cayman R 245/30R20 265/30R20 A01) bis A10)
BF2) V00)
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
981 e13*2007/46*1185*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
155 bis 250 Porsche Boxster, 235/30R20 275/30R20 A01) bis A10)
Cayman BF1) V00)
245/30R20 275/30R20 A01) bis A10)
BF1) V00)
245/30R20 285/30R20 A01) bis A10)
K04) BF1) V00)
255/30R20 275/30R20 A01) bis A10)
BF1) V00)
255/30R20 285/30R20 A01) bis A10)
K04) BF1) V00)
255/30R20 295/30R20 A01) bis A10)
K04) BF1) V00)
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.

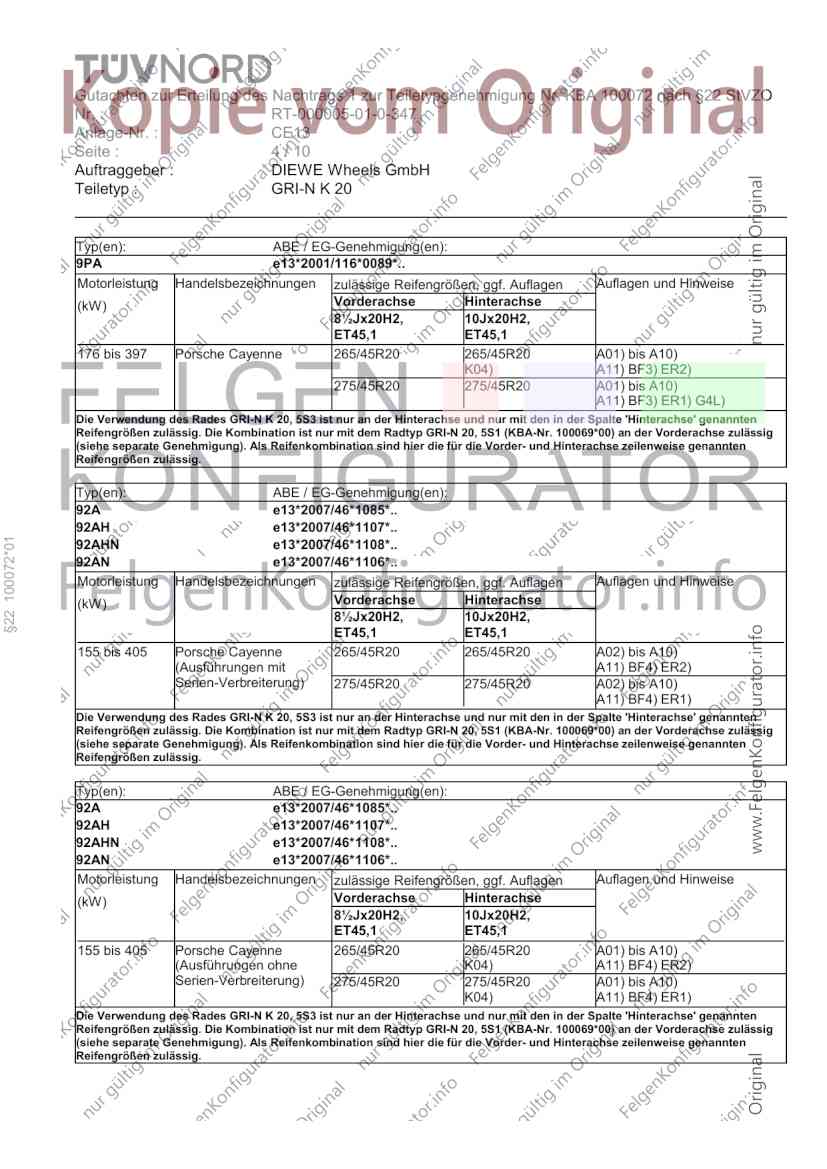

Gutachten zur Erteilung des Nachtrags 1 zur Teiletypgenehmigung Nr. KBA 100072 nach §22 StVZO
Nr. : RT-000005-01-0-347
Anlage-Nr. : CE13
Seite : 4 / 10
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N K 20
Typ(en): ABE / EG-Genehmigung(en):
9PA e13*2001/116*0089*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
176 bis 397 Porsche Cayenne 265/45R20 265/45R20 A01) bis A10)
K04) A11) BF3) ER2)
275/45R20 275/45R20 A01) bis A10)
A11) BF3) ER1) G4L)
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
92A e13*2007/46*1085*..
92AH e13*2007/46*1107*..
§22 100072*01
92AHN e13*2007/46*1108*..
92AN e13*2007/46*1106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
155 bis 405 Porsche Cayenne 265/45R20 265/45R20 A02) bis A10)
(Ausführungen mit A11) BF4) ER2)
Serien-Verbreiterung) 275/45R20 275/45R20 A02) bis A10)
A11) BF4) ER1)
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
92A e13*2007/46*1085*..
92AH e13*2007/46*1107*..
92AHN e13*2007/46*1108*..
92AN e13*2007/46*1106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
155 bis 405 Porsche Cayenne 265/45R20 265/45R20 A01) bis A10)
(Ausführungen ohne K04) A11) BF4) ER2)
Serien-Verbreiterung) 275/45R20 275/45R20 A01) bis A10)
K04) A11) BF4) ER1)
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.

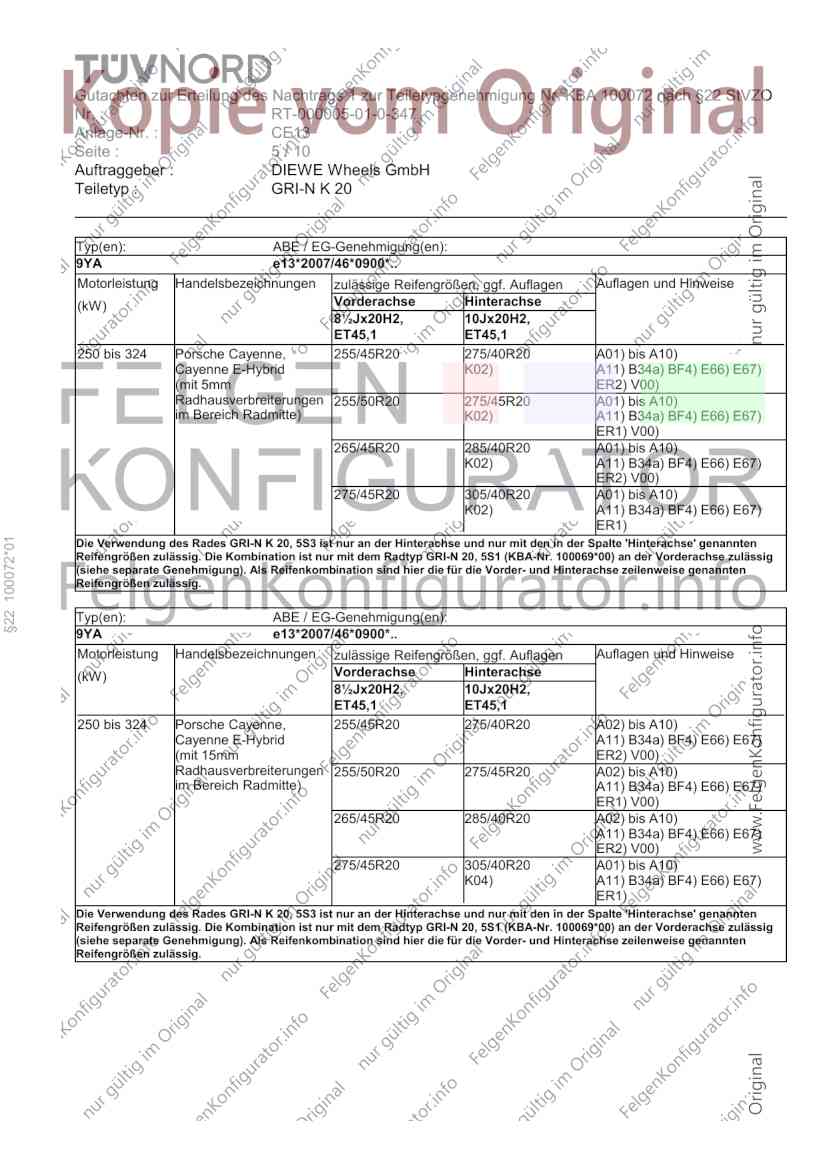

Gutachten zur Erteilung des Nachtrags 1 zur Teiletypgenehmigung Nr. KBA 100072 nach §22 StVZO
Nr. : RT-000005-01-0-347
Anlage-Nr. : CE13
Seite : 5 / 10
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N K 20
Typ(en): ABE / EG-Genehmigung(en):
9YA e13*2007/46*0900*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
250 bis 324 Porsche Cayenne, 255/45R20 275/40R20 A01) bis A10)
Cayenne E-Hybrid K02) A11) B34a) BF4) E66) E67)
(mit 5mm ER2) V00)
Radhausverbreiterungen 255/50R20 275/45R20 A01) bis A10)
im Bereich Radmitte) K02) A11) B34a) BF4) E66) E67)
ER1) V00)
265/45R20 285/40R20 A01) bis A10)
K02) A11) B34a) BF4) E66) E67)
ER2) V00)
275/45R20 305/40R20 A01) bis A10)
K02) A11) B34a) BF4) E66) E67)
ER1)
§22 100072*01
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
9YA e13*2007/46*0900*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
250 bis 324 Porsche Cayenne, 255/45R20 275/40R20 A02) bis A10)
Cayenne E-Hybrid A11) B34a) BF4) E66) E67)
(mit 15mm ER2) V00)
Radhausverbreiterungen 255/50R20 275/45R20 A02) bis A10)
im Bereich Radmitte) A11) B34a) BF4) E66) E67)
ER1) V00)
265/45R20 285/40R20 A02) bis A10)
A11) B34a) BF4) E66) E67)
ER2) V00)
275/45R20 305/40R20 A01) bis A10)
K04) A11) B34a) BF4) E66) E67)
ER1)
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.

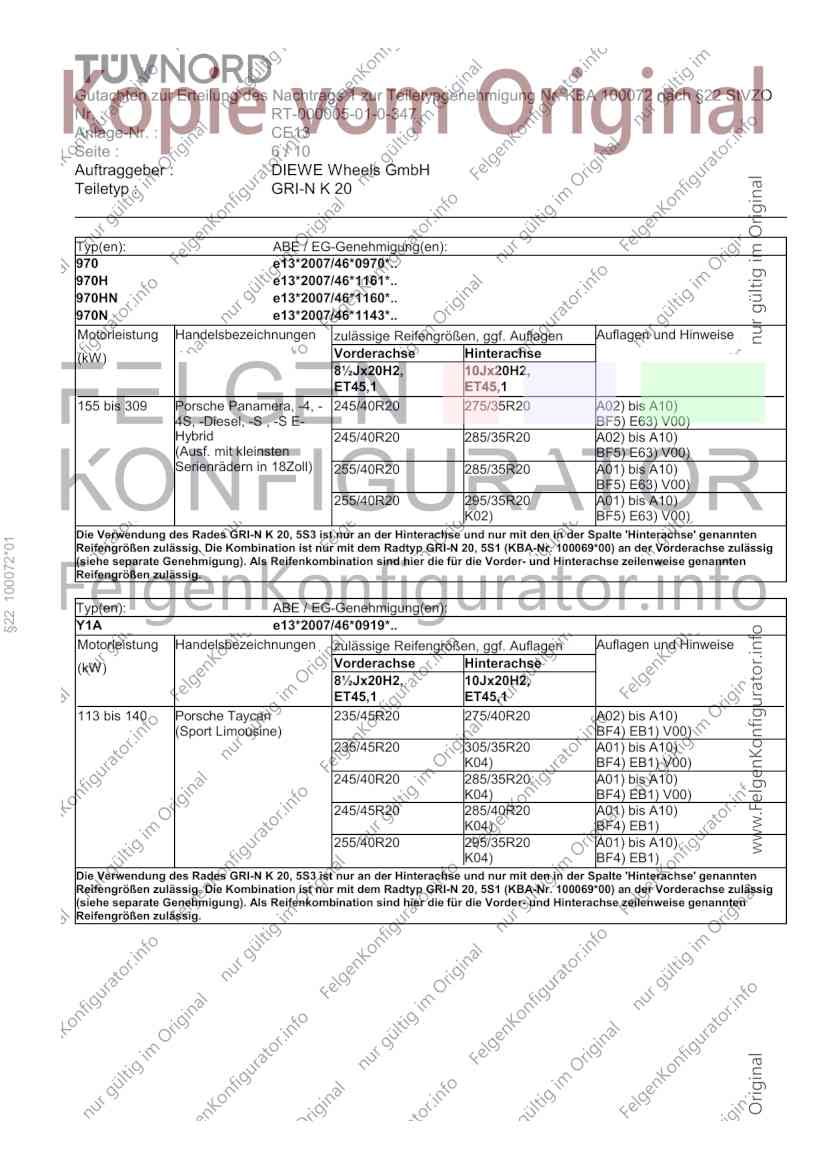

Gutachten zur Erteilung des Nachtrags 1 zur Teiletypgenehmigung Nr. KBA 100072 nach §22 StVZO
Nr. : RT-000005-01-0-347
Anlage-Nr. : CE13
Seite : 6 / 10
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N K 20
Typ(en): ABE / EG-Genehmigung(en):
970 e13*2007/46*0970*..
970H e13*2007/46*1161*..
970HN e13*2007/46*1160*..
970N e13*2007/46*1143*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
155 bis 309 Porsche Panamera, -4, - 245/40R20 275/35R20 A02) bis A10)
4S, -Diesel, -S , -S E- BF5) E63) V00)
Hybrid 245/40R20 285/35R20 A02) bis A10)
(Ausf. mit kleinsten BF5) E63) V00)
Serienrädern in 18Zoll) 255/40R20 285/35R20 A01) bis A10)
BF5) E63) V00)
255/40R20 295/35R20 A01) bis A10)
K02) BF5) E63) V00)
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
§22 100072*01
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
Y1A e13*2007/46*0919*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
113 bis 140 Porsche Taycan 235/45R20 275/40R20 A02) bis A10)
(Sport Limousine) BF4) EB1) V00)
235/45R20 305/35R20 A01) bis A10)
K04) BF4) EB1) V00)
245/40R20 285/35R20 A01) bis A10)
K04) BF4) EB1) V00)
245/45R20 285/40R20 A01) bis A10)
K04) BF4) EB1)
255/40R20 295/35R20 A01) bis A10)
K04) BF4) EB1)
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.

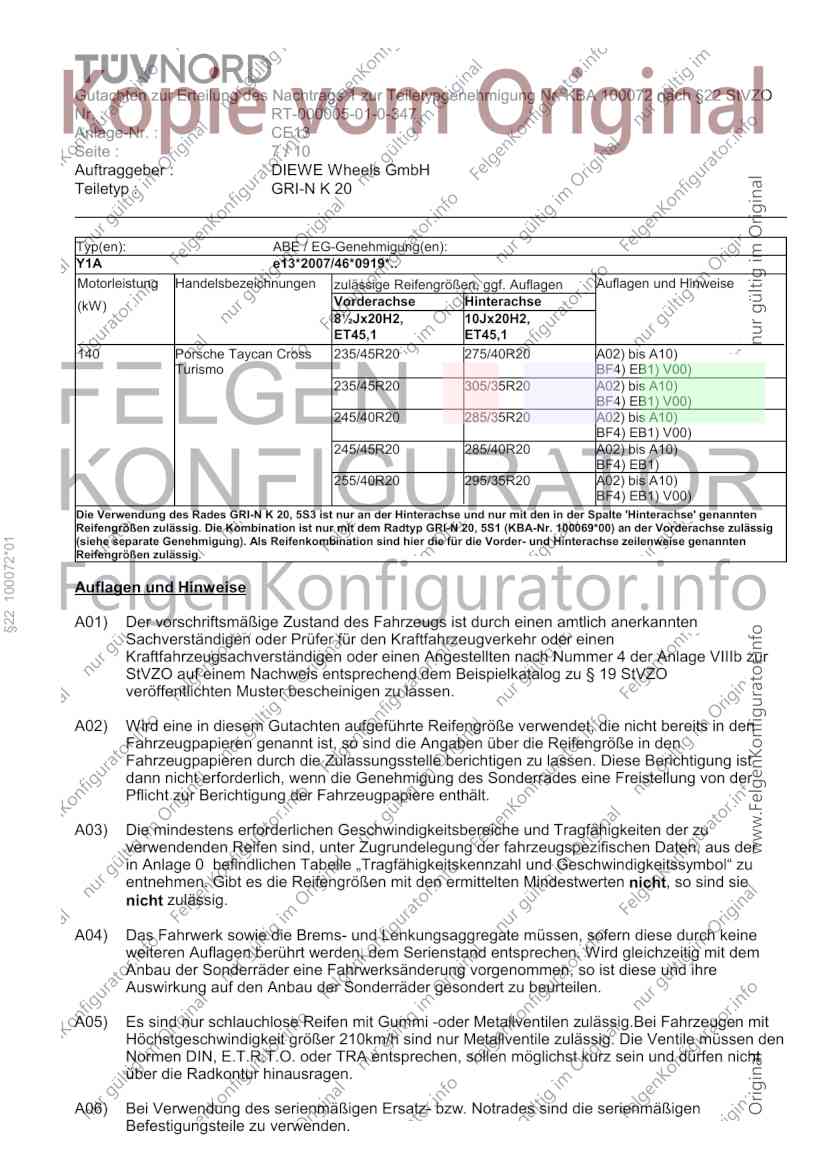

Gutachten zur Erteilung des Nachtrags 1 zur Teiletypgenehmigung Nr. KBA 100072 nach §22 StVZO
Nr. : RT-000005-01-0-347
Anlage-Nr. : CE13
Seite : 7 / 10
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N K 20
Typ(en): ABE / EG-Genehmigung(en):
Y1A e13*2007/46*0919*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx20H2, 10Jx20H2,
ET45,1 ET45,1
140 Porsche Taycan Cross 235/45R20 275/40R20 A02) bis A10)
Turismo BF4) EB1) V00)
235/45R20 305/35R20 A02) bis A10)
BF4) EB1) V00)
245/40R20 285/35R20 A02) bis A10)
BF4) EB1) V00)
245/45R20 285/40R20 A02) bis A10)
BF4) EB1)
255/40R20 295/35R20 A02) bis A10)
BF4) EB1) V00)
Die Verwendung des Rades GRI-N K 20, 5S3 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse' genannten
Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp GRI-N 20, 5S1 (KBA-Nr. 100069*00) an der Vorderachse zulässig
§22 100072*01
(siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse zeilenweise genannten
Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die Genehmigung des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.

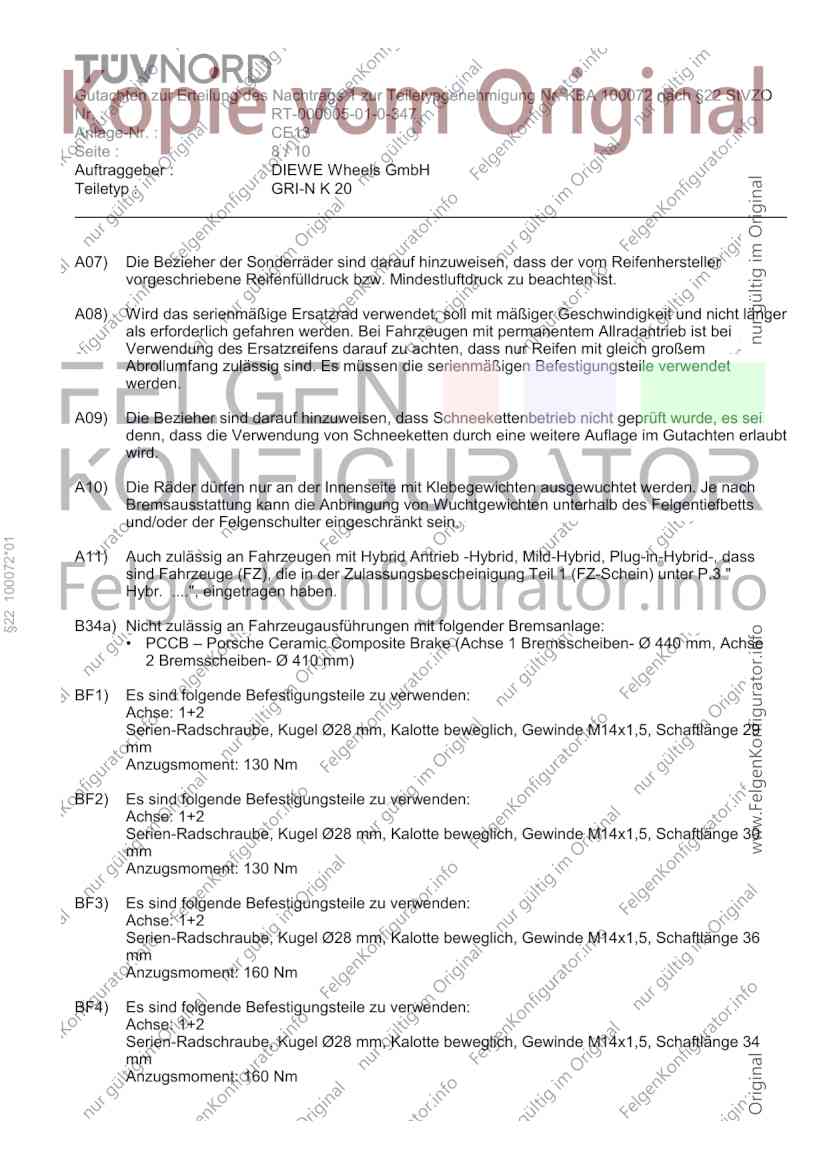

Gutachten zur Erteilung des Nachtrags 1 zur Teiletypgenehmigung Nr. KBA 100072 nach §22 StVZO
Nr. : RT-000005-01-0-347
Anlage-Nr. : CE13
Seite : 8 / 10
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N K 20
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
§22 100072*01
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
B34a) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
• PCCB – Porsche Ceramic Composite Brake (Achse 1 Bremsscheiben- Ø 440 mm, Achse
2 Bremsscheiben- Ø 410 mm)
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 29
mm
Anzugsmoment: 130 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 30
mm
Anzugsmoment: 130 Nm
BF3) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 36
mm
Anzugsmoment: 160 Nm
BF4) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 34
mm
Anzugsmoment: 160 Nm

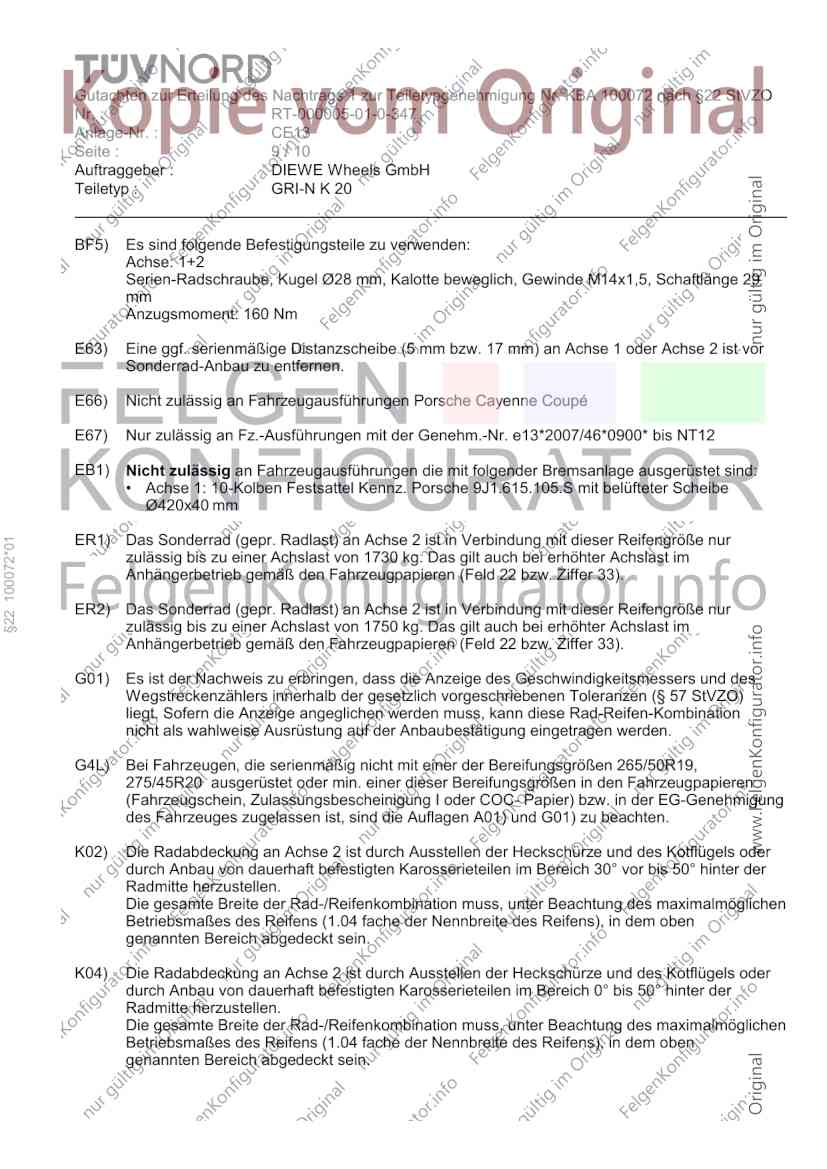

Gutachten zur Erteilung des Nachtrags 1 zur Teiletypgenehmigung Nr. KBA 100072 nach §22 StVZO
Nr. : RT-000005-01-0-347
Anlage-Nr. : CE13
Seite : 9 / 10
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N K 20
BF5) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 29
mm
Anzugsmoment: 160 Nm
E63) Eine ggf. serienmäßige Distanzscheibe (5 mm bzw. 17 mm) an Achse 1 oder Achse 2 ist vor
Sonderrad-Anbau zu entfernen.
E66) Nicht zulässig an Fahrzeugausführungen Porsche Cayenne Coupé
E67) Nur zulässig an Fz.-Ausführungen mit der Genehm.-Nr. e13*2007/46*0900* bis NT12
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 10-Kolben Festsattel Kennz. Porsche 9J1.615.105.S mit belüfteter Scheibe
Ø420x40 mm
ER1) Das Sonderrad (gepr. Radlast) an Achse 2 ist in Verbindung mit dieser Reifengröße nur
§22 100072*01
zulässig bis zu einer Achslast von 1730 kg. Das gilt auch bei erhöhter Achslast im
Anhängerbetrieb gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) an Achse 2 ist in Verbindung mit dieser Reifengröße nur
zulässig bis zu einer Achslast von 1750 kg. Das gilt auch bei erhöhter Achslast im
Anhängerbetrieb gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G4L) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 265/50R19,
275/45R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 1 zur Teiletypgenehmigung Nr. KBA 100072 nach §22 StVZO
Nr. : RT-000005-01-0-347
Anlage-Nr. : CE13
Seite : 10 / 10
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N K 20

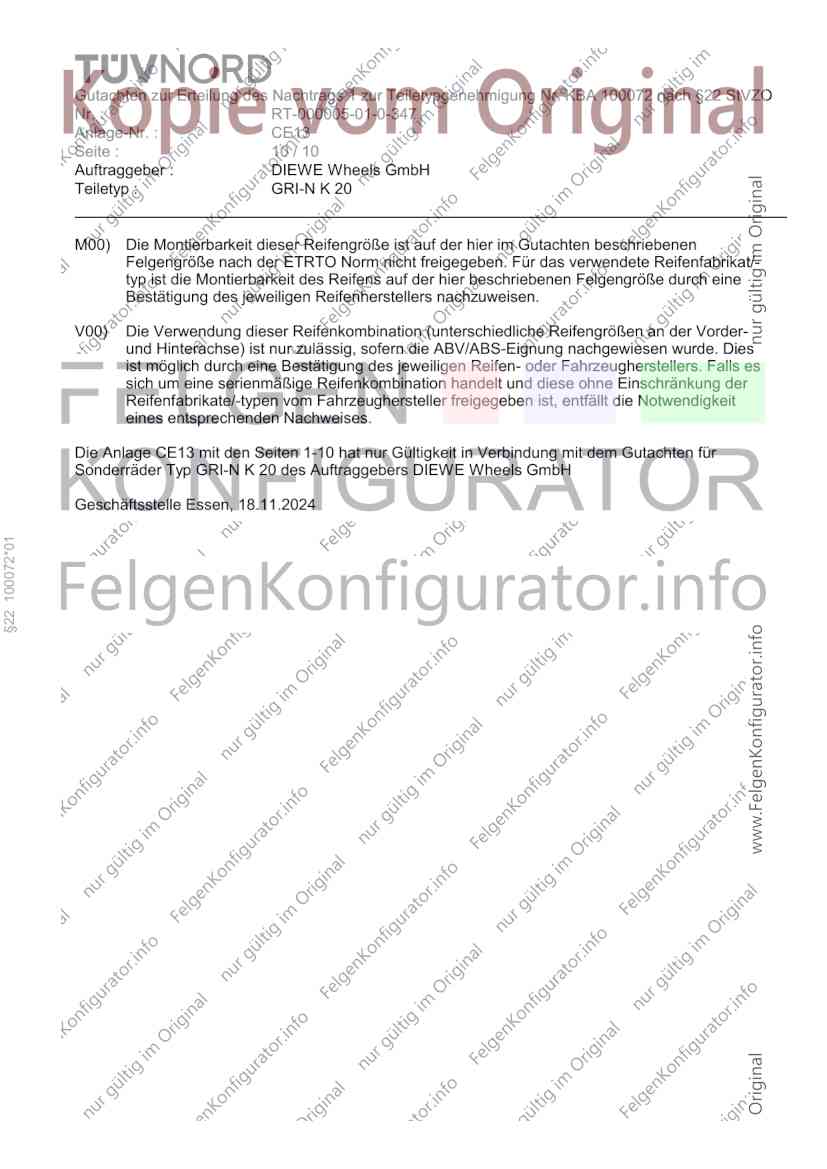

M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage CE13 mit den Seiten 1-10 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ GRI-N K 20 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 18.11.2024
§22 100072*01
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 100072*01
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
