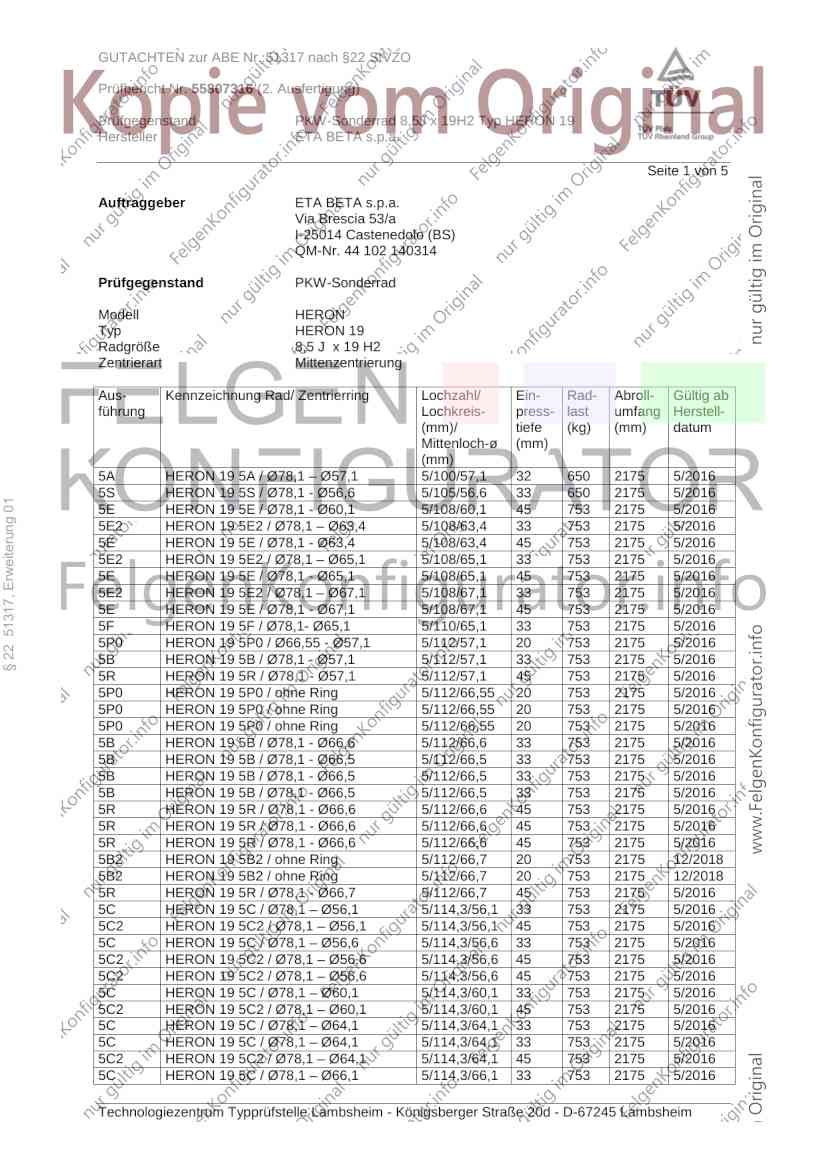

GUTACHTEN zur ABE Nr. 51317 nach §22 StVZO
Prüfbericht Nr. 55807316 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ HERON 19
Hersteller ETA BETA s.p.a.
Seite 1 von 5
Auftraggeber ETA BETA s.p.a.
Via Brescia 53/a
I-25014 Castenedolo (BS)
QM-Nr. 44 102 140314
Prüfgegenstand PKW-Sonderrad
Modell HERON
Typ HERON 19
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5A HERON 19 5A / Ø78,1 – Ø57,1 5/100/57,1 32 650 2175 5/2016
5S HERON 19 5S / Ø78,1 - Ø56,6 5/105/56,6 33 650 2175 5/2016
§ 22 51317, Erweiterung 01
5E HERON 19 5E / Ø78,1 - Ø60,1 5/108/60,1 45 753 2175 5/2016
5E2 HERON 19 5E2 / Ø78,1 – Ø63,4 5/108/63,4 33 753 2175 5/2016
5E HERON 19 5E / Ø78,1 - Ø63,4 5/108/63,4 45 753 2175 5/2016
5E2 HERON 19 5E2 / Ø78,1 – Ø65,1 5/108/65,1 33 753 2175 5/2016
5E HERON 19 5E / Ø78,1 - Ø65,1 5/108/65,1 45 753 2175 5/2016
5E2 HERON 19 5E2 / Ø78,1 – Ø67,1 5/108/67,1 33 753 2175 5/2016
5E HERON 19 5E / Ø78,1 - Ø67,1 5/108/67,1 45 753 2175 5/2016
5F HERON 19 5F / Ø78,1- Ø65,1 5/110/65,1 33 753 2175 5/2016
5P0 HERON 19 5P0 / Ø66,55 - Ø57,1 5/112/57,1 20 753 2175 5/2016
5B HERON 19 5B / Ø78,1 - Ø57,1 5/112/57,1 33 753 2175 5/2016
5R HERON 19 5R / Ø78,1 - Ø57,1 5/112/57,1 45 753 2175 5/2016
5P0 HERON 19 5P0 / ohne Ring 5/112/66,55 20 753 2175 5/2016
5P0 HERON 19 5P0 / ohne Ring 5/112/66,55 20 753 2175 5/2016
5P0 HERON 19 5P0 / ohne Ring 5/112/66,55 20 753 2175 5/2016
5B HERON 19 5B / Ø78,1 - Ø66,6 5/112/66,6 33 753 2175 5/2016
5B HERON 19 5B / Ø78,1 - Ø66,5 5/112/66,5 33 753 2175 5/2016
5B HERON 19 5B / Ø78,1 - Ø66,5 5/112/66,5 33 753 2175 5/2016
5B HERON 19 5B / Ø78,1 - Ø66,5 5/112/66,5 33 753 2175 5/2016
5R HERON 19 5R / Ø78,1 - Ø66,6 5/112/66,6 45 753 2175 5/2016
5R HERON 19 5R / Ø78,1 - Ø66,6 5/112/66,6 45 753 2175 5/2016
5R HERON 19 5R / Ø78,1 - Ø66,6 5/112/66,6 45 753 2175 5/2016
5B2 HERON 19 5B2 / ohne Ring 5/112/66,7 20 753 2175 12/2018
5B2 HERON 19 5B2 / ohne Ring 5/112/66,7 20 753 2175 12/2018
5R HERON 19 5R / Ø78,1 - Ø66,7 5/112/66,7 45 753 2175 5/2016
5C HERON 19 5C / Ø78,1 – Ø56,1 5/114,3/56,1 33 753 2175 5/2016
5C2 HERON 19 5C2 / Ø78,1 – Ø56,1 5/114,3/56,1 45 753 2175 5/2016
5C HERON 19 5C / Ø78,1 – Ø56,6 5/114,3/56,6 33 753 2175 5/2016
5C2 HERON 19 5C2 / Ø78,1 – Ø56,6 5/114,3/56,6 45 753 2175 5/2016
5C2 HERON 19 5C2 / Ø78,1 – Ø56,6 5/114,3/56,6 45 753 2175 5/2016
5C HERON 19 5C / Ø78,1 – Ø60,1 5/114,3/60,1 33 753 2175 5/2016
5C2 HERON 19 5C2 / Ø78,1 – Ø60,1 5/114,3/60,1 45 753 2175 5/2016
5C HERON 19 5C / Ø78,1 – Ø64,1 5/114,3/64,1 33 753 2175 5/2016
5C HERON 19 5C / Ø78,1 – Ø64,1 5/114,3/64,1 33 753 2175 5/2016
5C2 HERON 19 5C2 / Ø78,1 – Ø64,1 5/114,3/64,1 45 753 2175 5/2016
5C HERON 19 5C / Ø78,1 – Ø66,1 5/114,3/66,1 33 753 2175 5/2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51317 nach §22 StVZO
Prüfbericht Nr. 55807316 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ HERON 19
Hersteller ETA BETA s.p.a.
Seite 2 von 5
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5C2 HERON 19 5C2 / Ø78,1 – Ø66,1 5/114,3/66,1 45 753 2175 5/2016
5C HERON 19 5C / Ø78,1 – Ø66,6 5/114,3/66,6 33 753 2175 5/2016
5C2 HERON 19 5C2 / Ø78,1 – Ø66,6 5/114,3/66,6 45 753 2175 5/2016
5C HERON 19 5C / Ø78,1 – Ø67,1 5/114,3/67,1 33 753 2175 5/2016
5C2 HERON 19 5C2 / Ø78,1 – Ø67,1 5/114,3/67,1 45 753 2175 5/2016
5C HERON 19 5C / Ø78,1 – Ø68,1 5/114,3/68,1 33 753 2175 5/2016
5C2 HERON 19 5C2 / Ø78,1 – Ø68,1 5/114,3/68,1 45 753 2175 5/2016
5C HERON 19 5C / Ø78,1 – Ø70,1 5/114,3/70,1 33 753 2175 5/2016
5C2 HERON 19 5C2 / Ø78,1 – Ø70,1 5/114,3/70,1 45 753 2175 5/2016
5C HERON 19 5C / Ø78,1 – Ø70,5 5/114,3/70,5 33 753 2175 5/2016
5C2 HERON 19 5C2 / Ø78,1 – Ø70,5 5/114,3/70,5 45 753 2175 5/2016
5Z2 HERON 19 5Z2 / Ø78,1 - Ø70,2 5/115/70,2 33 753 2175 5/2016
5G HERON 19 5G / Ø78,1- Ø60,1 5/120/60,1 33 753 2175 5/2016
5G3 HERON 19 5G3 / Ø78,1- Ø60,1 5/120/60,1 42 810 2100 5/2016
5G HERON 19 5G / Ø78,1- Ø64,1 5/120/64,1 33 753 2175 5/2016
§ 22 51317, Erweiterung 01
5G3 HERON 19 5G3 / Ø78,1- Ø64,1 5/120/64,1 42 810 2100 5/2016
5L1 HERON 19 5L1 / Ø65,1 – ohne Ring 5/120/65,1 42 810 2100 5/2016
5G HERON 19 5G / Ø78,1- Ø67,1 5/120/67,1 33 753 2175 5/2016
5G3 HERON 19 5G3 / Ø78,1- Ø67,1 5/120/67,1 42 810 2100 5/2016
5G HERON 19 5G / Ø78,1- Ø72,6 5/120/72,6 33 753 2175 5/2016
5G HERON 19 5G / Ø78,1- Ø72,6 5/120/72,6 33 753 2175 5/2016
5G3 HERON 19 5G3 / Ø78,1- Ø72,6 5/120/72,6 42 810 2100 5/2016
5G HERON 19 5G / Ø78,1- Ø74,1 5/120/74,1 33 753 2175 5/2016
5G3 HERON 19 5G3 / Ø78,1- Ø74,1 5/120/74,1 42 810 2100 5/2016
5Z1 HERON 19 5Z1 / Ø78,1 - Ø71,6 5/127/71,6 33 753 2175 5/2016
5S1 HERON 19 5S1 / ohne Ring 5/130/71,55 46 625 2175 5/2016
Kennzeichnung
KBA-Nummer 51317
Herstellerzeichen ETA BETA
Radtyp und Ausführung HERON 19
Radgröße 8,5J x 19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ETA BETA
Herkunftsmerkmal MADE IN ITALY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51317 nach §22 StVZO
Prüfbericht Nr. 55807316 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ HERON 19
Hersteller ETA BETA s.p.a.
Seite 3 von 5
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
5P0 5/112 20 753 2175 FE Oktober 2016 TRI Pogliano Milanese
5C 5/114,3 33 753 2175 FE Oktober 2016 TRI Pogliano Milanese
5C2 5/114,3 45 753 2175 FE Oktober 2016 TRI Pogliano Milanese
5G 5/120 33 753 2175 FE Oktober 2016 TRI Pogliano Milanese
5G3 5/120 42 810 2100 FE Oktober 2016 TRI Pogliano Milanese
5Z1 5/127 33 753 2175 FE Oktober 2016 TRI Pogliano Milanese
5S1 5/130 46 625 2175 FE Oktober 2016 TRI Pogliano Milanese
§ 22 51317, Erweiterung 01
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
5E 5/108 45 753 215/35R19 Oktober 2016 TRI Pogliano Milanese
5P0 5/112 20 753 215/35R19 Oktober 2016 TRI Pogliano Milanese
5G2 5/120 42 810 215/35R19 Oktober 2016 TRI Pogliano Milanese
5S1 5/130 46 625 215/35R19 Oktober 2016 TRI Pogliano Milanese
5C2 5/114,3 45 753 215/35R19 Oktober 2016 TRI Pogliano Milanese
5A 5/100 32 650 215/35R19 Oktober 2016 TRI Pogliano Milanese
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
5E 5/108 45 753 285/55R19 FE Oktober TZT Lambsheim
2016
5G3 5/120 42 810 285/55R19 FE Oktober TZT Lambsheim
2016
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51317 nach §22 StVZO
Prüfbericht Nr. 55807316 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ HERON 19
Hersteller ETA BETA s.p.a.
Seite 4 von 5
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,91 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese beim TÜV Rheinland und
Capriano del Colle beim Qualilab ab Oktober 2016 durchgeführt.
Prüfergebnis
§ 22 51317, Erweiterung 01
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung 16.09.2016
mit Änderung vom 10.12.2018
Radzeichnung EB.335.03 17.05.2016
Radzeichnung EB.335.03.5A 11.07.2016
Radzeichnung EB.335.03.5B 19.03.2016
Radzeichnung EB.335.03.5C 02.07.2016
Radzeichnung EB.335.03.5C2 19.03.2016
Radzeichnung EB.335.03.5E 30.06.2016
Radzeichnung EB.335.03.5E2 30.06.2016
Radzeichnung EB.335.03.5F 30.06.2016
Radzeichnung EB.335.03.5G 08.09.2016
Radzeichnung EB.335.03.5G3 08.09.2016
Radzeichnung EB.335.03.5L1 17.09.2016
Radzeichnung EB.335.03.5P0 09.09.2016
Radzeichnung EB.335.03.5R 19.03.2016
Radzeichnung EB.335.03.5S 09.09.2016
Radzeichnung EB.335.03.5S1 30.06.2016
Radzeichnung EB.335.03.5Z1 08.09.2016
Radzeichnung EB.335.03.5Z2 17.09.2016
Zentrierringzeichnung TAB.08 78,1 16.07.2009
Zentrierringzeichnung TAB.04 66,6-57,1 19.12.2001
Nabenkappenzeichnung MT070 17.04.2013
Verwendungen Anlage 1-22
Radzeichnung EB.335.01.5B2 10.12.2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51317 nach §22 StVZO
Prüfbericht Nr. 55807316 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ HERON 19
Hersteller ETA BETA s.p.a.
Seite 5 von 5
Der Prüfbericht umfasst Blatt 1 bis 5.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. Januar 2019
§ 22 51317, Erweiterung 01
Schmidt 00311360.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

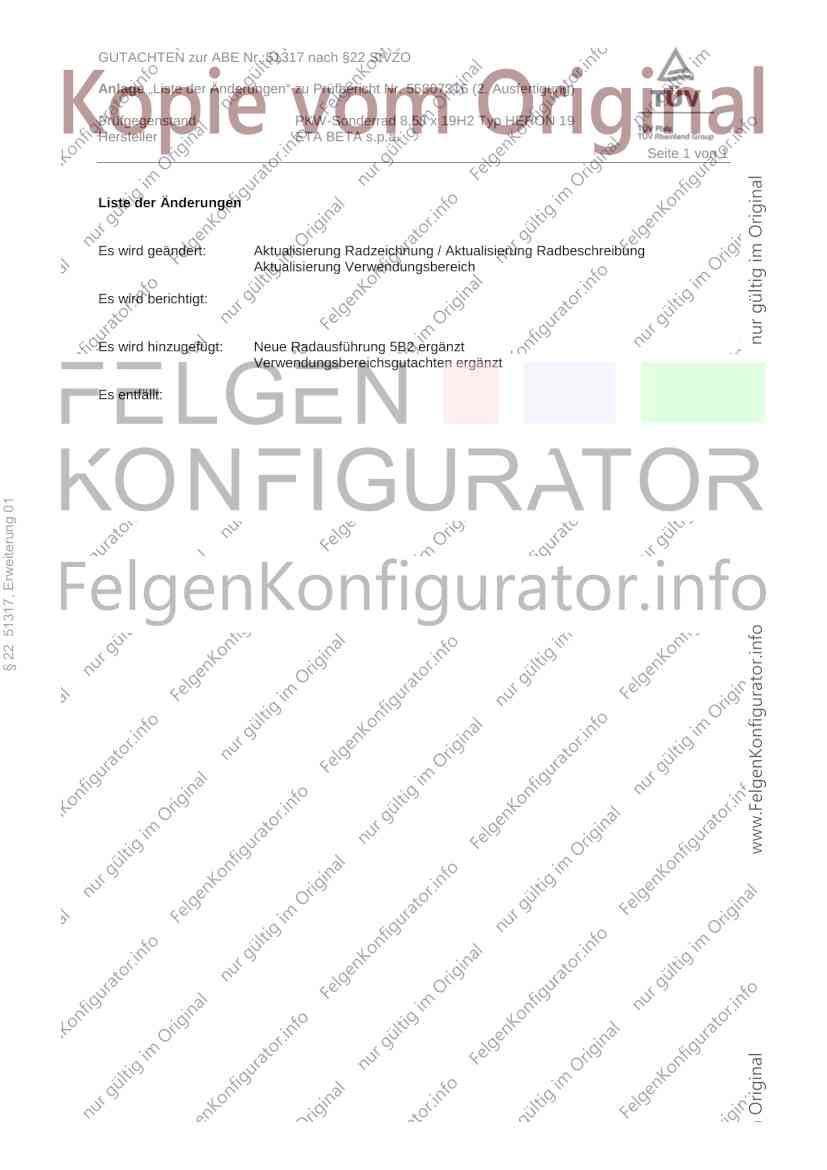

GUTACHTEN zur ABE Nr. 51317 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55807316 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ HERON 19
Hersteller ETA BETA s.p.a.
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Radzeichnung / Aktualisierung Radbeschreibung
Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt: Neue Radausführung 5B2 ergänzt
Verwendungsbereichsgutachten ergänzt
Es entfällt:
§ 22 51317, Erweiterung 01
