GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.
Seite 1 von 14
Auftraggeber ETA BETA S.R.L.
Via Brescia 53/a
I-25014 Castenedolo (BS)
QM-Nr. 44 102 140314
Prüfgegenstand PKW-Sonderrad
Typ PIUMA-C 20
Radgröße 9J x 20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
5P2 PIUMA-C 20 5P2 / Ø78,1 - Ø 66,6 5/112/66,6 30 1000 2330
Kennzeichnungen
KBA-Nummer 51790
Herstellerzeichen ETA BETA
Radtyp und Ausführung PIUMA-C 20...(s.o.)
Radgröße 9J x 20H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
§22 51790*03
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,25 Kegel 60° 140 32
S02 Schraube M14x1,25 (2-tlg. Kegel 60° 140 32,4
mitgel.)
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Toyota
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 4er Gran Coupé 120-210 245/35R20 K2b T95 A01 A12 A14
G4C 120-210 255/35R20 K1a K1b K2c K3s K4h K4i K5b A21 A57 Lim
e1*2018/858*00122*.. K6g K8h T93 T97 NoE NoP V20
120-210 265/30R20 K1a K1b K2c K4h K4i K5b K6g VJ2 S01
K8h T94
120-210 275/30R20 K1c K2c K4h K4i K5b K5i K5k
K6h K6i K8m T93 T97
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe (VIII) 120-210 235/40R20 A32 R37 T96 A14 A21 A57
G6L 120-210 245/40R20 A91 B6K L06 Lim
e1*2018/858*00316*.. 120-210 275/35R20 A01 A12 K2a K2b R03 NoP V20 S01
BMW 5er-Reihe (VIII) 530e 120, 140 245/40R20 A91 T99 A12 A14 A21
G6L 120, 140 275/35R20 A01 A12 K2a K2b R03 T02 A57 B6K L06
e1*2018/858*00316*.. Lim V20 S01
- Plug-in Hybrid
BMW 5er-Reihe (VIII) 550e 230 245/40R20 A91 T99 A12 A14 A21
G6L 230 275/35R20 A01 A12 K2a K2b R03 T02 A56 B6K L06
e1*2018/858*00316*.. Lim V20 S01
- Plug-in Hybrid
BMW 5er-Touring (VIII) 120-210 245/40R20 A91 T99 A14 A21 A57
G6K 120-210 275/35R20 A01 A12 K2a K2b R03 B6K Car L06
e1*2018/858*00360*.. NoP V20 S01
BMW 5er-Touring (VIII) 120, 140 245/40R20 M+S R02 T99 A01 A12 A14
530e 120, 140 275/35R20 K2a K2b M+S R03 T02 A21 A57 B6K
G6K Car L06 V20
e1*2018/858*00360*.. S01
§22 51790*03
- Plug-in Hybrid
BMW 5er-Touring (VIII) 230 245/40R20 M+S R02 T99 A01 A12 A14
550e 230 275/35R20 K2a K2b M+S R03 T02 A21 A56 B6K
G6K Car L06 V20
e1*2018/858*00360*.. S01
- Plug-in Hybrid
BMW 6er GT 120-265 245/40R20 T95 T99 A12 A14 A21
G6GT 120-265 275/35R20 R03 A57 L06 Lim
e1*2007/46*1791*.. V20 S01
- incl. Facelift 2020
BMW 7er-Reihe (VI) 155-390 245/40R20 T95 T99 A12 A14 A21
7L 155-390 275/35R20 A01 K2b R03 A57 A60 L05
e1*2007/46*0276*10-.. Lim MpH V20
- ohne Allradlenkung S01
BMW 7er-Reihe (VI) 155-390 245/40R20 T95 T99 A12 A14 A21
7L 155-390 275/35R20 A01 K2b R03 A57 A60 L04
e1*2007/46*0276*10-.. Lim MpH V20
- mit Allradlenkung S01
BMW 8er Gran Coupé 235-250 245/35R20 R02 T95 A12 A14 A21
G8C 235-250 245/35R20 M+S NoD R03 T95 A57 L06 Lim
e1*2007/46*1906*.. 235-250 275/30R20 A01 K2b K4i K6i K8h R03 T97 V20 S01
BMW 8er-Reihe 235-250 245/35R20 R02 T91 T95 A12 A14 A21
G8C 235-250 245/35R20 M+S R03 T91 T95 A57 Cbo Cpe
e1*2007/46*1906*.. 235-250 275/30R20 A01 K2b K4i K6i K8h R03 T93 L06 V20 S01
- Coupé, Cabrio T97
BMW i4 eDrive 80, 105 245/35R20 R02 T95 A01 A12 A14
G4C 80, 105 255/35R20 HL K1a K1b K2c K3s K4h K4i K5b A21 A58 Lim
e1*2018/858*00122*.. K6g K8h T00 VJ2 S01
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW i5 105-150 245/40R20 A01 R02 T99 A12 A14 A21
G6E 105-150 255/40R20 T01 A57 B6K L06
e1*2018/858*00317*.. 105-150 275/35R20 A01 K2a K2b R03 T02 Lim V20 S01
- Elektro
BMW i5 M60 xDrive 127, 150 245/40R20 A01 M+S R02 T99 A12 A14 A21
G6E 127, 150 255/40R20 M+S T01 A56 B6K L06
e1*2018/858*00317*.. 127, 150 275/35R20 A01 K2a K2b M+S R03 T02 Lim V20 S01
- Elektro
BMW i5 M60 xDrive 127, 150 245/40R20 M+S R02 T99 A01 A12 A14
Touring 127, 150 275/35R20 K2a K2b M+S R03 T02 A21 A56 B6K
G6E Car L06 V20
e1*2018/858*00317*.. S01
- Elektro
BMW i5 Touring 105-150 245/40R20 M+S R02 T99 A01 A12 A14
G6E 105-150 275/35R20 K2a K2b M+S R03 T02 A21 A57 B6K
e1*2018/858*00317*.. Car L06 V20
- Elektro S01
BMW iX 102 235/60R20 R70 A07 A12 A14
§22 51790*03
BMWi-N 102 255/55R20 A01 K2b A21 A56 L05
e1*2018/858*00109*.. 102 265/50R20 A01 K2b Z20 S02
- Elektro 102 275/50R20 A01 K2b
BMW iX2 68 225/40R20 A58 K1c K2b K3i K5v K6v T94 A01 A12 A14
U2X 68 235/40R20 A58 K1c K2a K2b K3i K4i K5x A21 A57 S01
e1*2018/858*00371*.. K6b K6x T96
- Elektro 68, 104 245/40R20 K1c K2a K2b K3i K4i K5x K6b
K6x T95 T99
68, 104 255/35R20 K1c K2c K3i K4i K5x K6b K6y
K8a T93 T97
68, 104 255/40R20 K1c K2c K3i K4i K5x K6b K6y
K8a
BMW iX3 80 (210) 245/45R20 T03 A12 A14 A21
G3XE 80 (210) 255/40R20 A01 K2b T01 A58 V20 S01
e1*2007/46*2130*.. 80 (210) 265/40R20 A01 K1a K2b T04
80 (210) 275/40R20 A01 K2b R03
BMW M440i xDrive Gran 275 245/35R20 K2b T95 A01 A12 A14
Coupé 275 255/35R20 K1a K1b K2c K3s K4h K4i K5b A21 A56 Lim
G4C K6g K8h T97 NoP V20 VJ2
e1*2018/858*00122*.. 275 265/30R20 K1a K1b K2c K4h K4i K5b K6g S01
K8h T94
275 275/30R20 K1c K2c K4h K4i K5b K5i K5k
K6h K6i K8m T97
BMW M850i xDrive 390 245/35R20 R02 T95 A12 A14 A21
G8C 390 245/35R20 M+S R03 T95 A56 Cbo Cpe
e1*2007/46*1906*.. 390 275/30R20 A01 K2b K4i K6i K8h R03 T93 L06 V20 S01
- Coupé, Cabrio T97
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW M850i xDrive Gran 390 245/35R20 R02 T95 A01 A12 A14
Coupé 390 275/30R20 K2b K4i K6i K8h R03 T97 A21 A56 L06
G8C Lim V20 S01
e1*2007/46*1906*..
BMW X2 100-115 225/40R20 K1a K1b K2c K3i K4i K5v K6b A01 A12 A14
U2X K6x T94 A21 A57 NoE
e1*2018/858*00371*.. 100-115 235/40R20 K1a K1b K2c K3i K4i K5x K6b NoP S01
K6x
100-115 245/40R20 K1c K2c K3i K4i K5x K6b K6y
K8a
100-115 255/35R20 K1c K2c K3i K4i K5x K6b K6y
K8i
100-115 255/40R20 K1c K2c K3i K4i K5x K6b K6y
K8i
BMW X2 M35i xDrive 221 225/40R20 K1a K1b K2c K3i K4i K5v K6b A01 A12 A14
U2X K6x M+S T94 A21 A56 NoP
e1*2018/858*00371*.. 221 235/40R20 K1a K1b K2c K3i K4i K5x K6b S01
K6x M+S
§22 51790*03
221 245/40R20 K1c K2c K3i K4i K5x K6b K6y
K8a
221 255/35R20 K1c K2c K3i K4i K5x K6b K6y
K8i
221 255/40R20 K1c K2c K3i K4i K5x K6b K6y
K8i
BMW X3 100-210 235/45R20 T00 T96 A12 A14 A21
G3X 100-210 245/45R20 A57 NoP V20
e1*2007/46*1797*.. 100-210 255/40R20 A01 K2b S01
100-210 265/40R20 A01 K2b R03
100-210 275/40R20 A01 K2b R03
100-265 245/45R20 M+S
100-265 255/40R20 A01 K2b M+S
100-265 275/40R20 A01 K2b M+S R03
BMW X3 xDrive30e 120,135 235/45R20 T00 A12 A14 A21
G3X 120,135 245/45R20 A56 V20 S01
e1*2007/46*1797*.. 120,135 255/40R20 A01 K2b T01
- Plug-in Hybrid 120,135 265/40R20 A01 K2b R03
120,135 275/40R20 A01 K2b R03
BMW X4 120-210 235/45R20 T00 T96 A12 A14 A21
G4X 120-210 245/45R20 A56 NoP V20
e1*2007/46*1881*.. 120-210 255/40R20 S01
120-210 265/40R20 R03
120-210 275/40R20 A01 K2b R03
120-265 245/45R20 M+S
120-265 255/40R20 M+S
120-265 275/40R20 A01 K2b M+S R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X5 (IV) 155-250 265/45R20 A10 A84 T04 T08 200 A07 A14 A21
G5X 155-250 275/40R20 A01 A12 K1b T06 200 A56 L06 NoP
e1*2007/46* 155-250 275/45R20 A01 A12 K1b T06 200 S02
1918*00-14 155-250 285/45R20 A01 A12 K1a K1b 200
- incl. M-Paket
BMW X5 (IV) 183-280 265/45R20 A10 A84 T04 T08 200 A07 A14 A21
G5X 183-280 275/40R20 A01 A12 K1b T06 200 A56 L06 NoP
e1*2007/46*1918*15-.. 183-280 275/45R20 A01 A12 K1b T06 T10 200 S02
- ab Facelift 2023 183-280 285/45R20 A01 A12 K1a K1b 200
BMW X5 (IV) PHEV 155, 210 265/45R20 A10 A84 T08 200 A07 A14 A21
G5X 155, 210 275/40R20 A01 A12 K1b T06 200 A56 L06 S02
e1*2007/46* 155, 210 275/45R20 A01 A12 K1b T06 200
1918*00-14 155, 210 285/45R20 A01 A12 K1a K1b 200
- Plug-in Hybrid
BMW X5 (IV) PHEV 155, 230 265/45R20 A10 A84 T08 200 A07 A14 A21
G5X 155, 230 275/40R20 A01 A12 K1b T06 200 A56 L06 S02
e1*2007/46*1918*15-.. 155, 230 275/45R20 A01 A12 K1b T06 200
- Plug-in Hybrid 155, 230 285/45R20 A01 A12 K1a K1b 200
§22 51790*03
- ab Facelift 2023
BMW X5 M50 i/d (IV) 294, 390 275/40R20 K1b M+S T06 200 A01 A07 A12
G5X 294, 390 275/45R20 K1b M+S T06 200 A14 A21 A56
e1*2007/46* 294, 390 285/45R20 K1a K1b M+S 200 L06 NBF S02
1918*00-14
BMW X5 M60 i (IV) 390 265/45R20 A10 A84 T04 T08 A07 A14 A21
G5X 390 275/40R20 A01 A12 K1b T06 A56 L06 NoP
e1*2007/46*1918*15-.. 390 275/45R20 A01 A12 K1b T06 T10 S02
- ab Facelift 2023 390 285/45R20 A01 A12 K1a K1b
BMW X6 (III) 155-250 265/45R20 A32 A84 A07 A14 A21
G6X 155-250 275/40R20 A01 A12 K1b A56 L06 NoP
e1*2007/46*2020*.. 155-250 275/45R20 A01 A12 K1b S02
155-250 285/45R20 A01 A12 K1a K1b
BMW X6 M50 i/d (III) 294, 390 275/40R20 K1b M+S A01 A07 A12
G6X 294, 390 275/45R20 K1b M+S A14 A21 A56
e1*2007/46*2020*.. 294, 390 285/45R20 K1a K1b M+S L06 NoP S02
BMW X7 155-250 275/50R20 A01 K1a K3i 195 A07 A12 A14
G7X 155-250 285/50R20 A01 K1c K2b K3i 193 A21 A56 L06
e1*2007/46*1952*.. 155-390 255/55R20 M+S T07 T11 194 S02
- mit M-Paket - 155-390 265/50R20 M+S T07 T10 198
Verbreiterungen 155-390 275/50R20 A01 K1a K3i M+S 195
BMW X7 155-250 255/55R20 M+S T07 T10 194 A07 A12 A14
G7X 155-250 265/50R20 M+S T07 T11 198 A21 A56 L06
e1*2007/46*1952*.. 155-250 275/50R20 A01 K1a K2b K3i 195 S02
155-250 285/50R20 A01 K1c K2a K2b K3i 193
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z4 120-190 225/35R20 A12 R02 A14 A21 A58
G4Z 120-190 245/30R20 A32 M+S Cbo V0Z S01
e1*2007/46*1949*.. 120-190 255/30R20 A90 M+S
120-190 255/30R20 A12 R02
120-190 265/30R20 A12 R03
120-190 275/30R20 A01 A12 K2b R03
BMW Z4 M40i 250 245/30R20 A32 M+S A14 A21 A58
G4Z 250 255/30R20 A90 M+S Cbo V0Z S01
e1*2007/46*1949*.. 250 265/30R20 A12 M+S R03
250 275/30R20 A01 A12 K2b M+S R03
Mini Countryman 100-150 225/40R20 K1c K2a K2b K5w K6w A01 A12 A14
UMX 100-150 235/40R20 K1c K2a K2b K3i K4i K5x K6x A21 A57 NoE
e1*2018/858*00370*.. 100-150 245/40R20 K1c K2a K2b K3i K4i K5x K6x NoP VW9 S01
Mini Countryman E, SE 68 225/40R20 A58 K1c K2a K2b K5w K6w T94 A01 A12 A14
UMX 68, 104 235/40R20 K1c K2a K2b K3i K4i K5x K6x A21 A57 ML7
e1*2018/858*00370*.. T96 S01
- Elektro 68, 104 245/40R20 K1c K2a K2b K3i K4i K5x K6x
T95 T99
§22 51790*03
Toyota Supra 145, 190 225/35R20 A12 R02 A14 A21 A58
JTSC, JBSC 145, 190 255/30R20 A12 R02 Cpe V0Z S01
e1*2007/46*1982*.. 145, 190 265/30R20 A12 R03 Vn2
e1*2007/46*1983*.. 145, 190 275/30R20 A12 R03
145-250 245/30R20 A32 M+S
145-250 255/30R20 A90 M+S
145-250 265/30R20 A12 M+S R03
145-250 275/30R20 A12 M+S R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.
Seite 7 von 14
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 51790*03
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
193 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1930 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
194 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1940 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
195 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1950 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
198 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1980 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.
Seite 8 von 14
200 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 2000 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
§22 51790*03
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil, Kennzeichnung mit Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und
Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B6K Räder nicht zulässig an Fahrzeugen mit 6-Kolben-Festsattelbremse an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.
Seite 9 von 14
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
§22 51790*03
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.

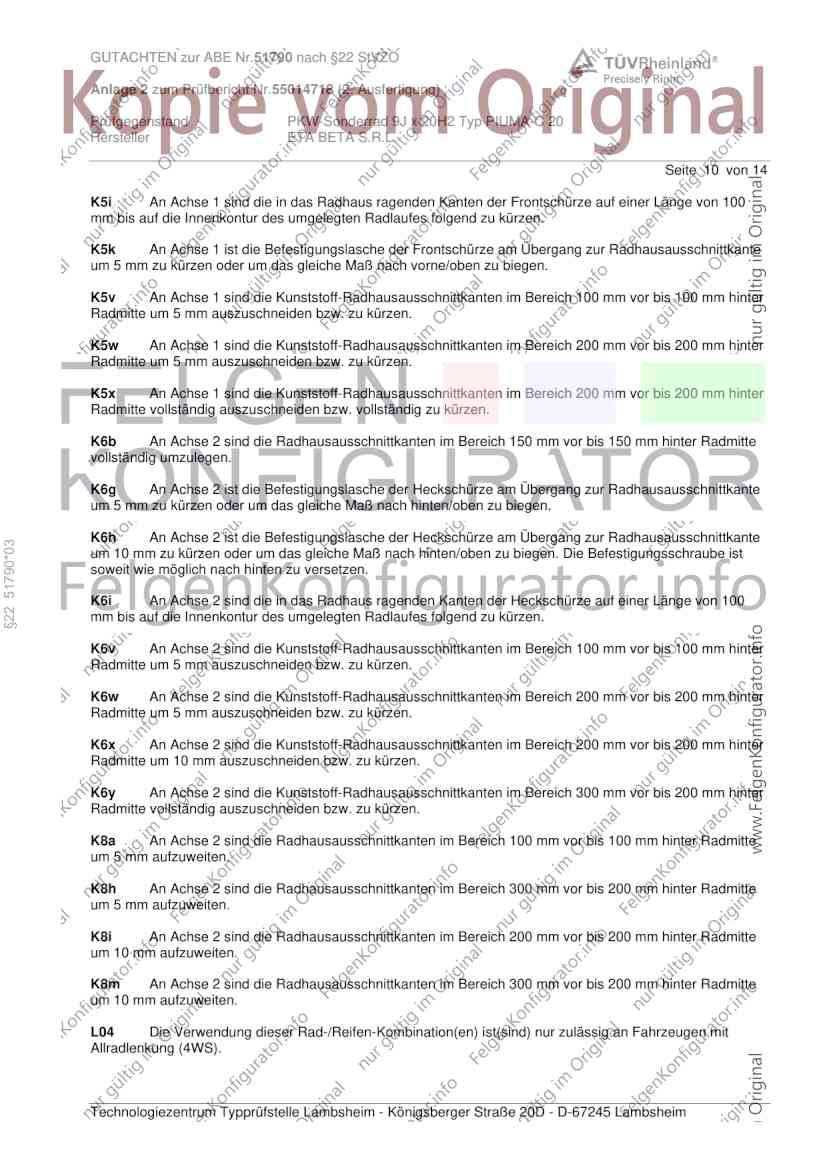

Seite 10 von 14
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
§22 51790*03
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
L04 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.

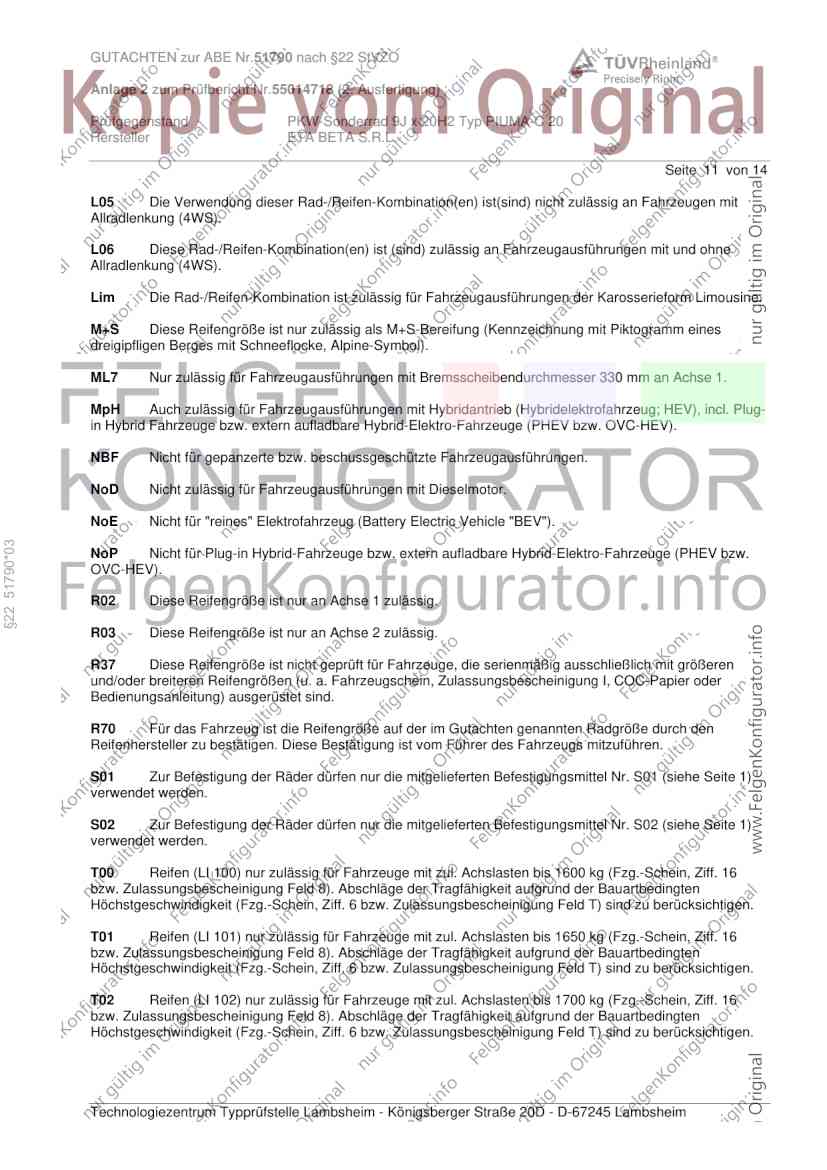

Seite 11 von 14
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
§22 51790*03
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.

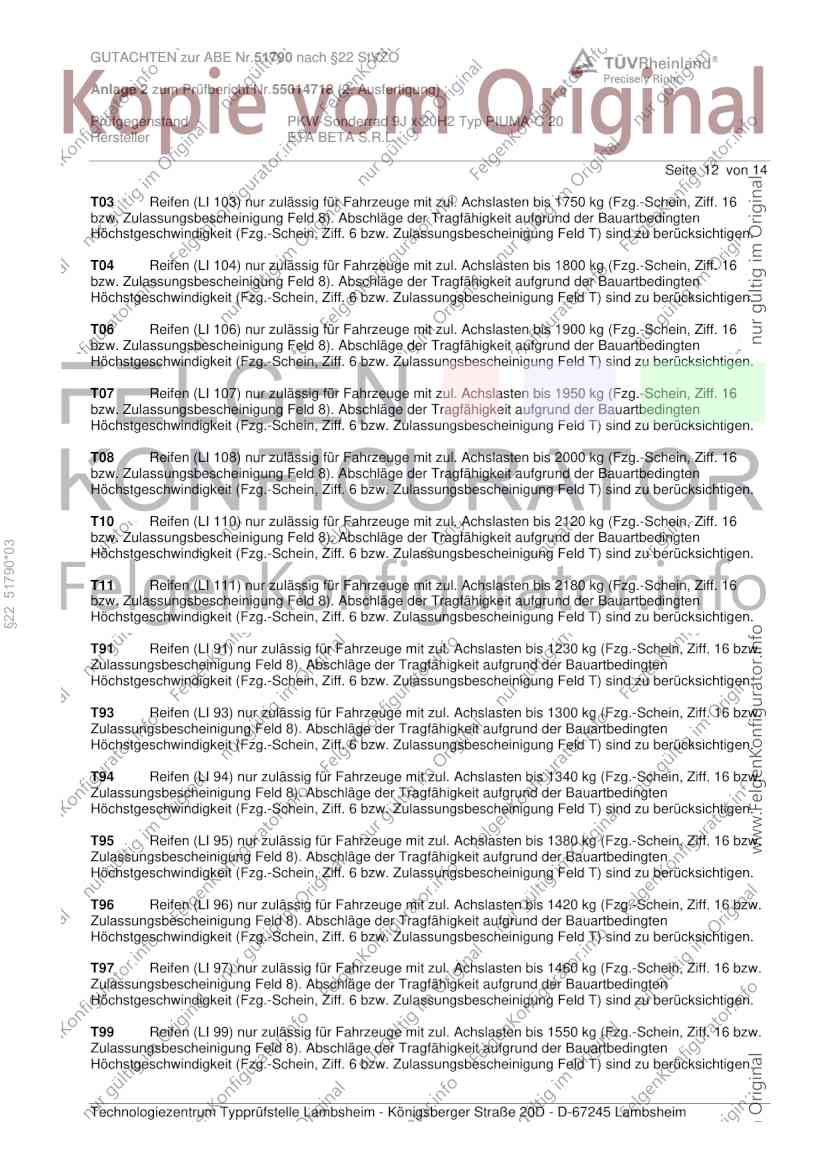

Seite 12 von 14
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T07 Reifen (LI 107) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T08 Reifen (LI 108) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T10 Reifen (LI 110) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 51790*03
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T11 Reifen (LI 111) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2180 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.

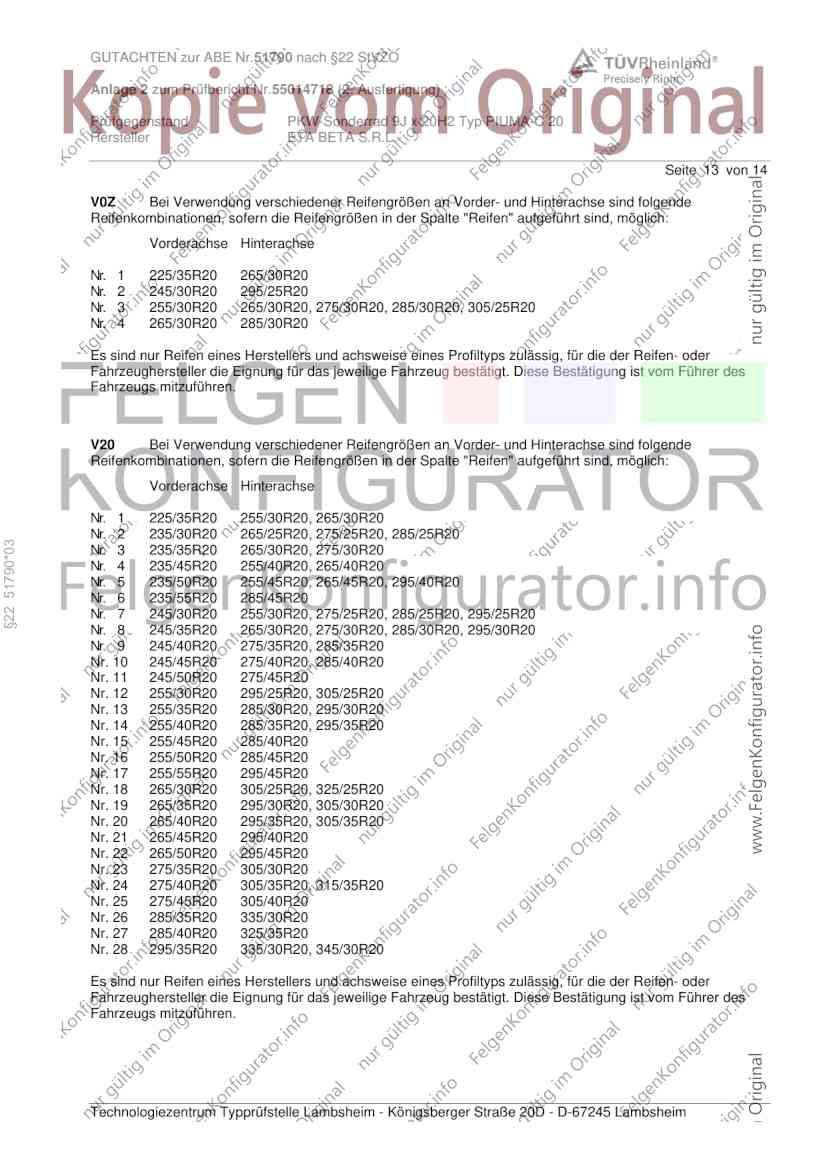

Seite 13 von 14
V0Z Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 265/30R20
Nr. 2 245/30R20 295/25R20
Nr. 3 255/30R20 265/30R20, 275/30R20, 285/30R20, 305/25R20
Nr. 4 265/30R20 285/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
§22 51790*03
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 255/30R20, 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 245/50R20 275/45R20
Nr. 12 255/30R20 295/25R20, 305/25R20
Nr. 13 255/35R20 285/30R20, 295/30R20
Nr. 14 255/40R20 285/35R20, 295/35R20
Nr. 15 255/45R20 285/40R20
Nr. 16 255/50R20 285/45R20
Nr. 17 255/55R20 295/45R20
Nr. 18 265/30R20 305/25R20, 325/25R20
Nr. 19 265/35R20 295/30R20, 305/30R20
Nr. 20 265/40R20 295/35R20, 305/35R20
Nr. 21 265/45R20 295/40R20
Nr. 22 265/50R20 295/45R20
Nr. 23 275/35R20 305/30R20
Nr. 24 275/40R20 305/35R20, 315/35R20
Nr. 25 275/45R20 305/40R20
Nr. 26 285/35R20 335/30R20
Nr. 27 285/40R20 325/35R20
Nr. 28 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51790 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55014718 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ PIUMA-C 20
Hersteller ETA BETA S.R.L.

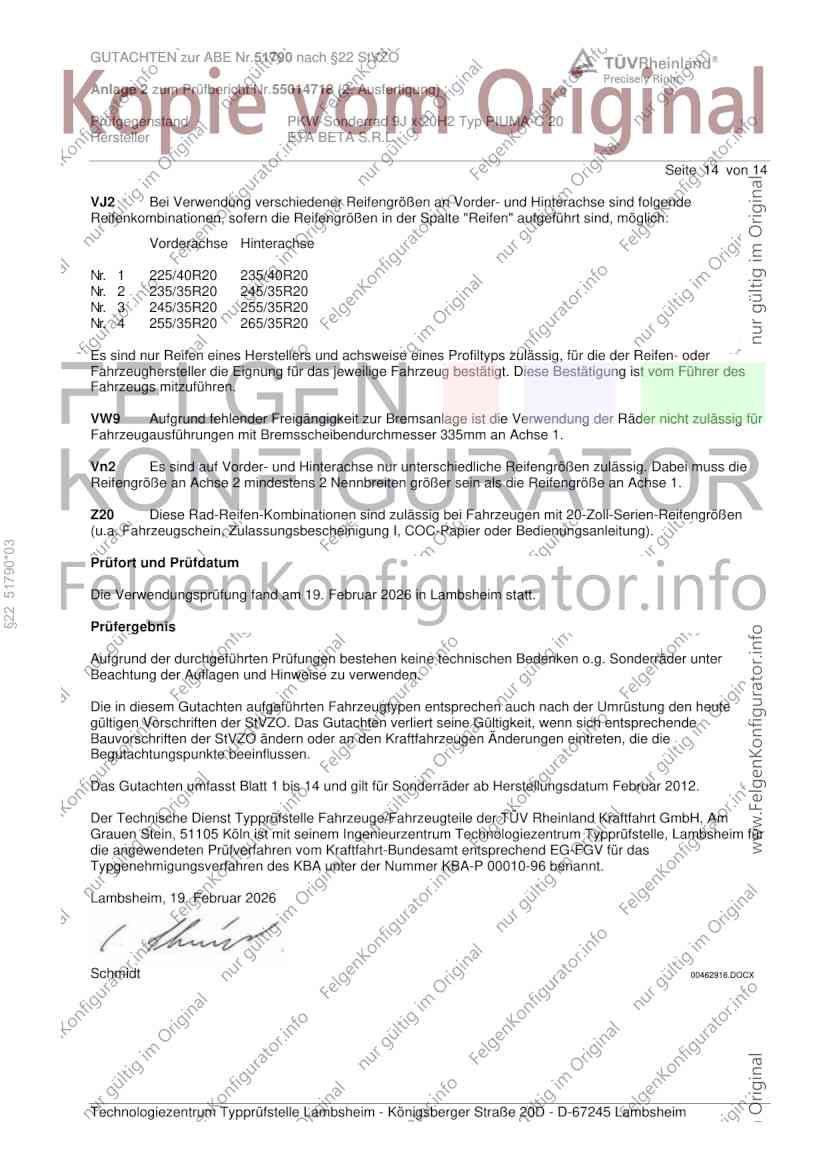

Seite 14 von 14
VJ2 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R20 235/40R20
Nr. 2 235/35R20 245/35R20
Nr. 3 245/35R20 255/35R20
Nr. 4 255/35R20 265/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse 1.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
§22 51790*03
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. Februar 2026 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Februar 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. Februar 2026
Schmidt 00462916.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 51790*03
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
