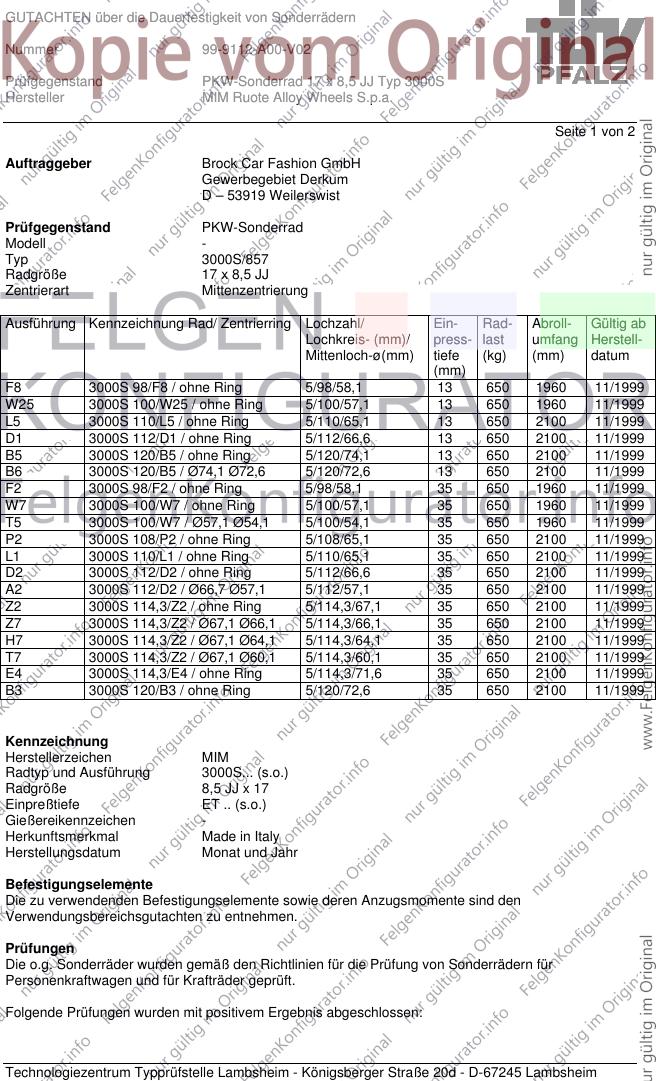

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 99-9112-A00-V02
Prüfgegenstand PKW-Sonderrad 17 x 8,5 JJ Typ 3000S
Hersteller MIM Ruote Alloy Wheels S.p.a.
Seite 1 von 2
Auftraggeber Brock Car Fashion GmbH
Gewerbegebiet Derkum
D – 53919 Weilerswist
Prüfgegenstand PKW-Sonderrad
Modell -
Typ 3000S/857
Radgröße 17 x 8,5 JJ
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø(mm) tiefe (kg) (mm) datum
(mm)
F8 3000S 98/F8 / ohne Ring 5/98/58,1 13 650 1960 11/1999
W25 3000S 100/W25 / ohne Ring 5/100/57,1 13 650 1960 11/1999
L5 3000S 110/L5 / ohne Ring 5/110/65,1 13 650 2100 11/1999
D1 3000S 112/D1 / ohne Ring 5/112/66,6 13 650 2100 11/1999
B5 3000S 120/B5 / ohne Ring 5/120/74,1 13 650 2100 11/1999
B6 3000S 120/B5 / Ø74,1 Ø72,6 5/120/72,6 13 650 2100 11/1999
F2 3000S 98/F2 / ohne Ring 5/98/58,1 35 650 1960 11/1999
W7 3000S 100/W7 / ohne Ring 5/100/57,1 35 650 1960 11/1999
T5 3000S 100/W7 / Ø57,1 Ø54,1 5/100/54,1 35 650 1960 11/1999
P2 3000S 108/P2 / ohne Ring 5/108/65,1 35 650 2100 11/1999
L1 3000S 110/L1 / ohne Ring 5/110/65,1 35 650 2100 11/1999
D2 3000S 112/D2 / ohne Ring 5/112/66,6 35 650 2100 11/1999
A2 3000S 112/D2 / Ø66,7 Ø57,1 5/112/57,1 35 650 2100 11/1999
Z2 3000S 114,3/Z2 / ohne Ring 5/114,3/67,1 35 650 2100 11/1999
Z7 3000S 114,3/Z2 / Ø67,1 Ø66,1 5/114,3/66,1 35 650 2100 11/1999
H7 3000S 114,3/Z2 / Ø67,1 Ø64,1 5/114,3/64,1 35 650 2100 11/1999
T7 3000S 114,3/Z2 / Ø67,1 Ø60,1 5/114,3/60,1 35 650 2100 11/1999
E4 3000S 114,3/E4 / ohne Ring 5/114,3/71,6 35 650 2100 11/1999
B3 3000S 120/B3 / ohne Ring 5/120/72,6 35 650 2100 11/1999
Kennzeichnung
Herstellerzeichen MIM
Radtyp und Ausführung 3000S... (s.o.)
Radgröße 8,5 JJ x 17
Einpreßtiefe ET .. (s.o.)
Gießereikennzeichen -
Herkunftsmerkmal Made in Italy
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und für Krafträder geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 99-9112-A00-V02
Prüfgegenstand PKW-Sonderrad 17 x 8,5 JJ Typ 3000S
Hersteller MIM Ruote Alloy Wheels S.p.a.
Seite 2 von 2
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Fallgewicht Fülldruck
(mm) (kg) (bar)
5/100/57,1 205/45R17 13 570 2,00
5/100/57,1 205/45R17 35 570 2,00
5/120/74,1 205/45R17 13 570 2,00
5/120/72,6 205/45R17 35 570 2,00
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der JATMA.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 13,5 kg.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe erfolgt durch Einkleben.
Ein Haltbarkeitsnachweis des für die Befestigung der Zentrierringe G0034, G0035 und G0036 zu
verwendenden Klebers Loctite 648 (mit Aktivator Loctite 764 ww. 747 oder 736NF) liegt vor
(Prüfbericht des TÜV Rheinland vom 23.10.95) Dieser eignet sich bei ordnungsgemäßer Anwendung
gem. Verfahrensanweisung zur Befestigung der Zentrierringe
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Das Gutachten umfaßt Blatt 1 bis 2.
Prüflaboratorium Technologiezentrum Typprüfstelle Lambsheim des TÜV Pfalz e. V. akkreditiert von
der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der DAR-
Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16. Februar 2000
Höpfl
