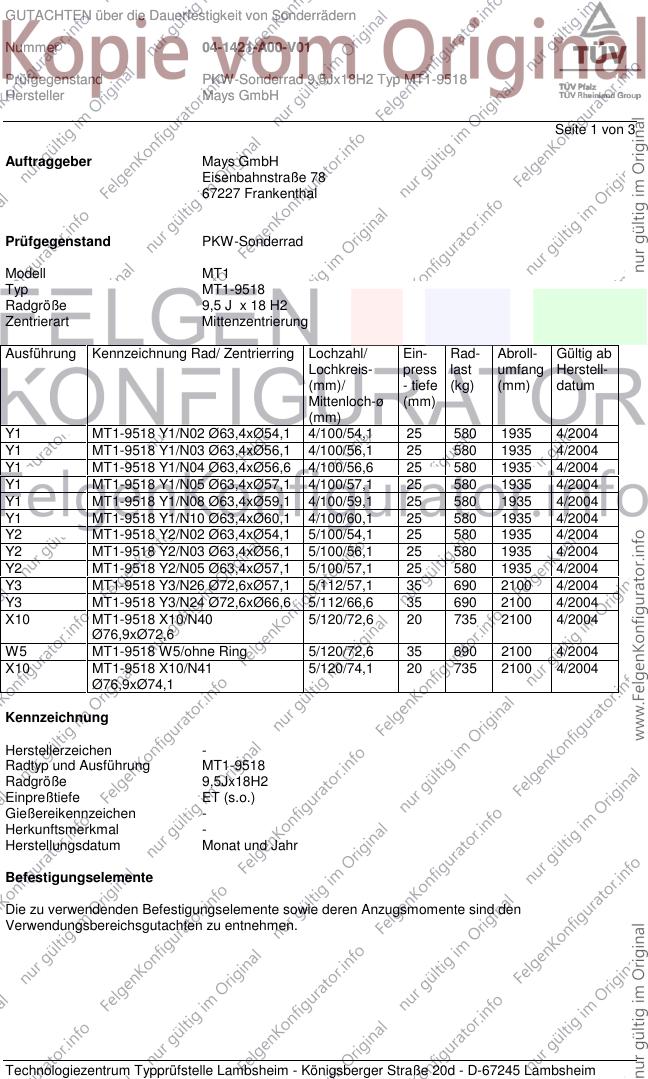

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 04-1421-A00-V01
Prüfgegenstand PKW-Sonderrad 9,5Jx18H2 Typ MT1-9518
Hersteller Mays GmbH
Seite 1 von 3
Auftraggeber Mays GmbH
Eisenbahnstraße 78
67227 Frankenthal
Prüfgegenstand PKW-Sonderrad
Modell MT1
Typ MT1-9518
Radgröße 9,5 J x 18 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
Y1 MT1-9518 Y1/N02 Ø63,4xØ54,1 4/100/54,1 25 580 1935 4/2004
Y1 MT1-9518 Y1/N03 Ø63,4xØ56,1 4/100/56,1 25 580 1935 4/2004
Y1 MT1-9518 Y1/N04 Ø63,4xØ56,6 4/100/56,6 25 580 1935 4/2004
Y1 MT1-9518 Y1/N05 Ø63,4xØ57,1 4/100/57,1 25 580 1935 4/2004
Y1 MT1-9518 Y1/N08 Ø63,4xØ59,1 4/100/59,1 25 580 1935 4/2004
Y1 MT1-9518 Y1/N10 Ø63,4xØ60,1 4/100/60,1 25 580 1935 4/2004
Y2 MT1-9518 Y2/N02 Ø63,4xØ54,1 5/100/54,1 25 580 1935 4/2004
Y2 MT1-9518 Y2/N03 Ø63,4xØ56,1 5/100/56,1 25 580 1935 4/2004
Y2 MT1-9518 Y2/N05 Ø63,4xØ57,1 5/100/57,1 25 580 1935 4/2004
Y3 MT1-9518 Y3/N26 Ø72,6xØ57,1 5/112/57,1 35 690 2100 4/2004
Y3 MT1-9518 Y3/N24 Ø72,6xØ66,6 5/112/66,6 35 690 2100 4/2004
X10 MT1-9518 X10/N40 5/120/72,6 20 735 2100 4/2004
Ø76,9xØ72,6
W5 MT1-9518 W5/ohne Ring 5/120/72,6 35 690 2100 4/2004
X10 MT1-9518 X10/N41 5/120/74,1 20 735 2100 4/2004
Ø76,9xØ74,1
Kennzeichnung
Herstellerzeichen -
Radtyp und Ausführung MT1-9518
Radgröße 9,5Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen -
Herkunftsmerkmal -
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 04-1421-A00-V01
Prüfgegenstand PKW-Sonderrad 9,5Jx18H2 Typ MT1-9518
Hersteller Mays GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
4/100 215/35R18 25 580
5/100 215/35R18 25 580
5/112 215/35R18 35 690
5/120 215/35R18 20 735
5/120 215/35R18 35 690
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 13,78 kg.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 04-1421-A00-V01
Prüfgegenstand PKW-Sonderrad 9,5Jx18H2 Typ MT1-9518
Hersteller Mays GmbH
Seite 3 von 3
Anlagen
Beschreibung - 29.05.04
Radzeichnung 1003-MT1 9518-225 24.10.03
Das Gutachten umfaßt Blatt 1 bis 3.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 21.Juli 2004
Messemer 00066409.DOC
