GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 04-1368-A00-V01
Prüfgegenstand PKW-Sonderrad 9,0Jx16H2 Typ KT4-9016
Hersteller Keskin Tuning
Seite 1 von 3
Auftraggeber Keskin Tuning
Landzungenstraße 5-7
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell KT4
Typ KT4-9016
Radgröße 9 J x 16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
V6 KT4-9016 V6/N02 Ø63,4xØ54,1 4/100/54,1 15 560 1935 3/2004
V6 KT4-9016 V6/N02 Ø63,4xØ54,1 4/100/54,1 25 560 1935 3/2004
V6 KT4-9016 V6/N03 Ø63,4xØ56,1 4/100/56,1 15 560 1935 3/2004
V6 KT4-9016 V6/N03 Ø63,4xØ56,1 4/100/56,1 25 560 1935 3/2004
V6 KT4-9016 V6/N04 Ø63,4xØ56,6 4/100/56,6 15 560 1935 3/2004
V6 KT4-9016 V6/N04 Ø63,4xØ56,6 4/100/56,6 25 560 1935 3/2004
V6 KT4-9016 V6/N05 Ø63,4xØ57,1 4/100/57,1 15 560 1935 3/2004
V6 KT4-9016 V6/N05 Ø63,4xØ57,1 4/100/57,1 25 560 1935 3/2004
V6 KT4-9016 V6/N08 Ø63,4xØ59,1 4/100/59,1 15 560 1935 3/2004
V6 KT4-9016 V6/N08 Ø63,4xØ59,1 4/100/59,1 25 560 1935 3/2004
V6 KT4-9016 V6/N10 Ø63,4xØ60,1 4/100/60,1 15 560 1935 3/2004
V6 KT4-9016 V6/N10 Ø63,4xØ60,1 4/100/60,1 25 560 1935 3/2004
V6 KT4-9016 V6/N05 Ø63,4xØ57,1 4/108/57,1 15 560 1935 3/2004
V6 KT4-9016 V6/N05 Ø63,4xØ57,1 4/108/57,1 25 560 1935 3/2004
V6 KT4-9016 V6/ohne Ring 4/108/63,4 15 560 1935 3/2004
V6 KT4-9016 V6/ohne Ring 4/108/63,4 25 560 1935 3/2004
V2 KT4-9016 V2/N26 Ø72,6xØ57,1 5/100/57,1 15 640 1990 3/2004
V2 KT4-9016 V2/N26 Ø72,6xØ57,1 5/112/57,1 15 640 1990 3/2004
V3 KT4-9016 V3/N26 Ø72,6xØ57,1 5/112/57,1 25 800 1990 3/2004
V2 KT4-9016 V2/N24 Ø72,6xØ66,6 5/112/66,6 15 640 1990 3/2004
V3 KT4-9016 V3/N24 Ø72,6xØ66,6 5/112/66,6 25 800 1990 3/2004
V3 KT4-9016 V3/ohne Ring 5/120/72,6 25 800 1990 3/2004
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 04-1368-A00-V01
Prüfgegenstand PKW-Sonderrad 9,0Jx16H2 Typ KT4-9016
Hersteller Keskin Tuning
Seite 2 von 3
Kennzeichnung
Herstellerzeichen KESKIN
Radtyp und Ausführung KT4-9016 (s.o.)
Radgröße 9,0Jx16H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen EXC
Herkunftsmerkmal -
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
4/100 215/40R16 15 560
4/100 215/40R16 25 560
4/108 215/40R16 15 560
4/108 215/40R16 25 560
5/100 215/40R16 15 640
5/112 215/40R16 15 640
5/112 215/40R16 25 800
5/120 215/40R16 25 800
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 04-1368-A00-V01
Prüfgegenstand PKW-Sonderrad 9,0Jx16H2 Typ KT4-9016
Hersteller Keskin Tuning

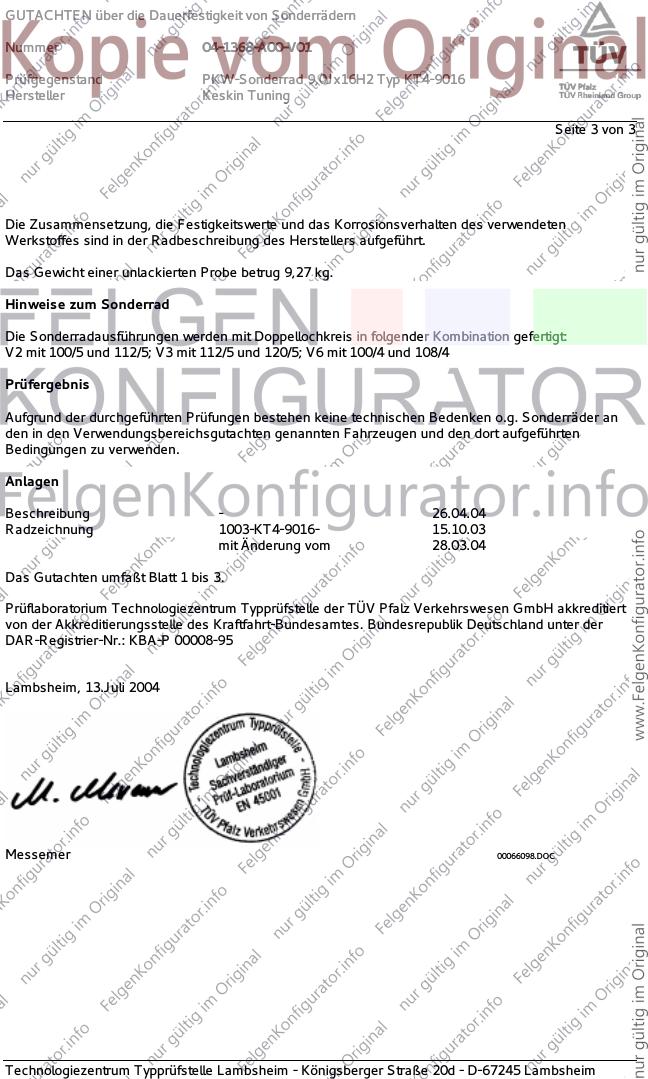

Seite 3 von 3
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,27 kg.
Hinweise zum Sonderrad
Die Sonderradausführungen werden mit Doppellochkreis in folgender Kombination gefertigt:
V2 mit 100/5 und 112/5; V3 mit 112/5 und 120/5; V6 mit 100/4 und 108/4
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 26.04.04
Radzeichnung 1003-KT4-9016- 15.10.03
mit Änderung vom 28.03.04
Das Gutachten umfaßt Blatt 1 bis 3.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 13.Juli 2004
Messemer 00066098.DOC
