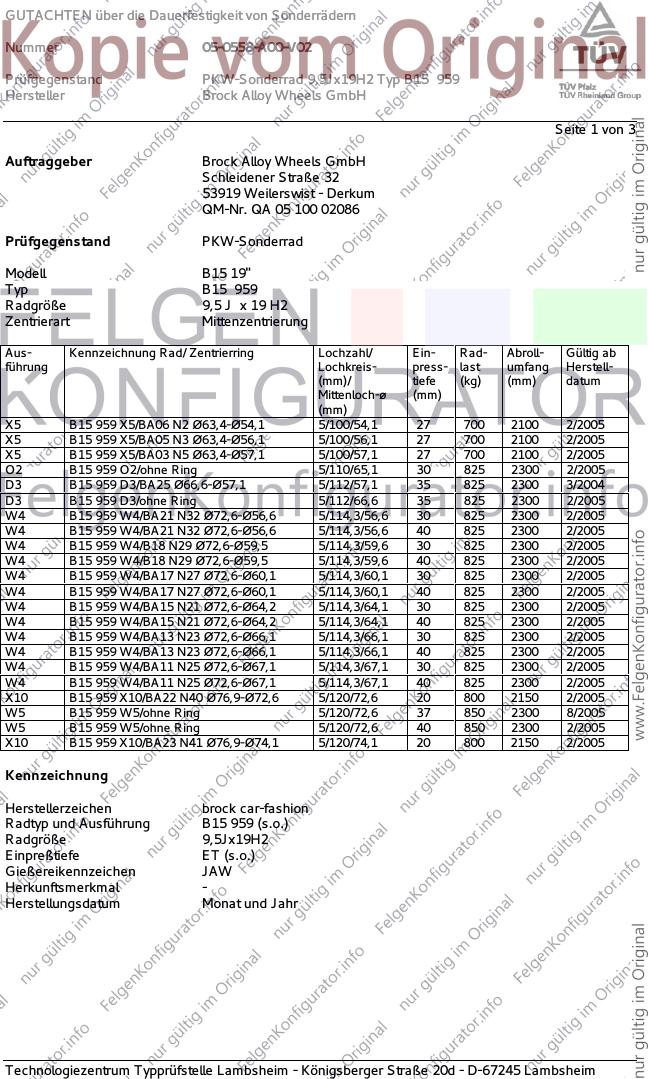

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 05-0558-A00-V02
Prüfgegenstand PKW-Sonderrad 9,5Jx19H2 Typ B15 959
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 3
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 100 02086
Prüfgegenstand PKW-Sonderrad
Modell B15 19"
Typ B15 959
Radgröße 9,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
X5 B15 959 X5/BA06 N2 Ø63,4-Ø54,1 5/100/54,1 27 700 2100 2/2005
X5 B15 959 X5/BA05 N3 Ø63,4-Ø56,1 5/100/56,1 27 700 2100 2/2005
X5 B15 959 X5/BA03 N5 Ø63,4-Ø57,1 5/100/57,1 27 700 2100 2/2005
O2 B15 959 O2/ohne Ring 5/110/65,1 30 825 2300 2/2005
D3 B15 959 D3/BA25 Ø66,6-Ø57,1 5/112/57,1 35 825 2300 3/2004
D3 B15 959 D3/ohne Ring 5/112/66,6 35 825 2300 2/2005
W4 B15 959 W4/BA21 N32 Ø72,6-Ø56,6 5/114,3/56,6 30 825 2300 2/2005
W4 B15 959 W4/BA21 N32 Ø72,6-Ø56,6 5/114,3/56,6 40 825 2300 2/2005
W4 B15 959 W4/B18 N29 Ø72,6-Ø59,5 5/114,3/59,6 30 825 2300 2/2005
W4 B15 959 W4/B18 N29 Ø72,6-Ø59,5 5/114,3/59,6 40 825 2300 2/2005
W4 B15 959 W4/BA17 N27 Ø72,6-Ø60,1 5/114,3/60,1 30 825 2300 2/2005
W4 B15 959 W4/BA17 N27 Ø72,6-Ø60,1 5/114,3/60,1 40 825 2300 2/2005
W4 B15 959 W4/BA15 N21 Ø72,6-Ø64,2 5/114,3/64,1 30 825 2300 2/2005
W4 B15 959 W4/BA15 N21 Ø72,6-Ø64,2 5/114,3/64,1 40 825 2300 2/2005
W4 B15 959 W4/BA13 N23 Ø72,6-Ø66,1 5/114,3/66,1 30 825 2300 2/2005
W4 B15 959 W4/BA13 N23 Ø72,6-Ø66,1 5/114,3/66,1 40 825 2300 2/2005
W4 B15 959 W4/BA11 N25 Ø72,6-Ø67,1 5/114,3/67,1 30 825 2300 2/2005
W4 B15 959 W4/BA11 N25 Ø72,6-Ø67,1 5/114,3/67,1 40 825 2300 2/2005
X10 B15 959 X10/BA22 N40 Ø76,9-Ø72,6 5/120/72,6 20 800 2150 2/2005
W5 B15 959 W5/ohne Ring 5/120/72,6 37 850 2300 8/2005
W5 B15 959 W5/ohne Ring 5/120/72,6 40 850 2300 2/2005
X10 B15 959 X10/BA23 N41 Ø76,9-Ø74,1 5/120/74,1 20 800 2150 2/2005
Kennzeichnung
Herstellerzeichen brock car-fashion
Radtyp und Ausführung B15 959 (s.o.)
Radgröße 9,5Jx19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen JAW
Herkunftsmerkmal -
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 05-0558-A00-V02
Prüfgegenstand PKW-Sonderrad 9,5Jx19H2 Typ B15 959
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 3
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
5/100 225/35R19 27 700
5/114,3 225/35R19 38 825
5/120 225/35R19 20 800
5/120 225/35R19 37 850
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 15,1 kg.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 05-0558-A00-V02
Prüfgegenstand PKW-Sonderrad 9,5Jx19H2 Typ B15 959
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 3
Anlagen
Beschreibung - 12.04.05
Radzeichnung B15-959 24.12.04
Radzeichnung B13 959 W5 ET37 24.08.05
Das Gutachten umfaßt Blatt 1 bis 3.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 24.August 2005
Messemer 00084338.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
