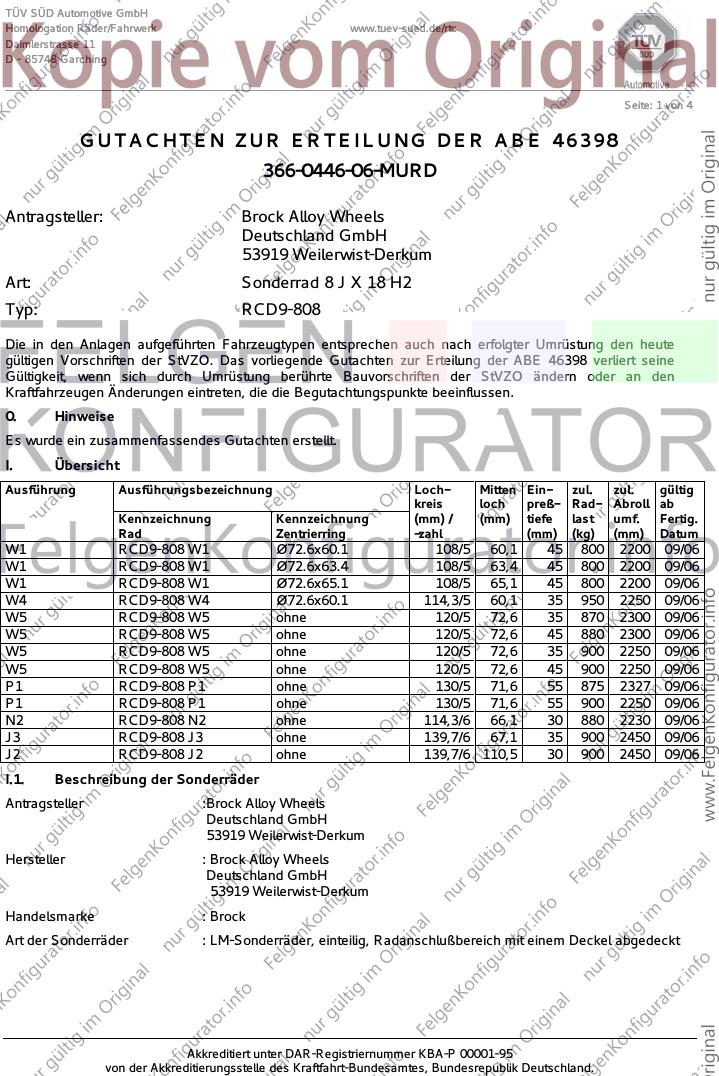

TÜV SÜD Automotive GmbH
Homologation Räder/Fahrwerk www.tuev-sued.de/rtc
Daimlerstrasse 11
D - 85748 Garching
Seite: 1 von 4
GUTACHTEN ZUR ERTEILUNG DER ABE 46398
366-0446-06-MURD
Antragsteller: Brock Alloy Wheels
Deutschland GmbH
53919 Weilerwist-Derkum
Art: Sonderrad 8 J X 18 H2
Typ: RCD9-808
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung der ABE 46398 verliert seine
Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an den
Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Es wurde ein zusammenfassendes Gutachten erstellt.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
W1 RCD9-808 W1 Ø72.6x60.1 108/5 60,1 45 800 2200 09/06
W1 RCD9-808 W1 Ø72.6x63.4 108/5 63,4 45 800 2200 09/06
W1 RCD9-808 W1 Ø72.6x65.1 108/5 65,1 45 800 2200 09/06
W4 RCD9-808 W4 Ø72.6x60.1 114,3/5 60,1 35 950 2250 09/06
W5 RCD9-808 W5 ohne 120/5 72,6 35 870 2300 09/06
W5 RCD9-808 W5 ohne 120/5 72,6 45 880 2300 09/06
W5 RCD9-808 W5 ohne 120/5 72,6 35 900 2250 09/06
W5 RCD9-808 W5 ohne 120/5 72,6 45 900 2250 09/06
P1 RCD9-808 P1 ohne 130/5 71,6 55 875 2327 09/06
P1 RCD9-808 P1 ohne 130/5 71,6 55 900 2250 09/06
N2 RCD9-808 N2 ohne 114,3/6 66,1 30 880 2230 09/06
J3 RCD9-808 J3 ohne 139,7/6 67,1 35 900 2450 09/06
J2 RCD9-808 J2 ohne 139,7/6 110,5 30 900 2450 09/06
I.1. Beschreibung der Sonderräder
Antragsteller :Brock Alloy Wheels
Deutschland GmbH
53919 Weilerwist-Derkum
Hersteller : Brock Alloy Wheels
Deutschland GmbH
53919 Weilerwist-Derkum
Handelsmarke : Brock
Art der Sonderräder : LM-Sonderräder, einteilig, Radanschlußbereich mit einem Deckel abgedeckt
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0446-06-MURD
zur Erteilung der ABE 46398
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: RCD9-808
Antragsteller: Brock Alloy Wheels Deutschland GmbH Stand: 15.12.2006
_______________________________________________________________________________________________________________

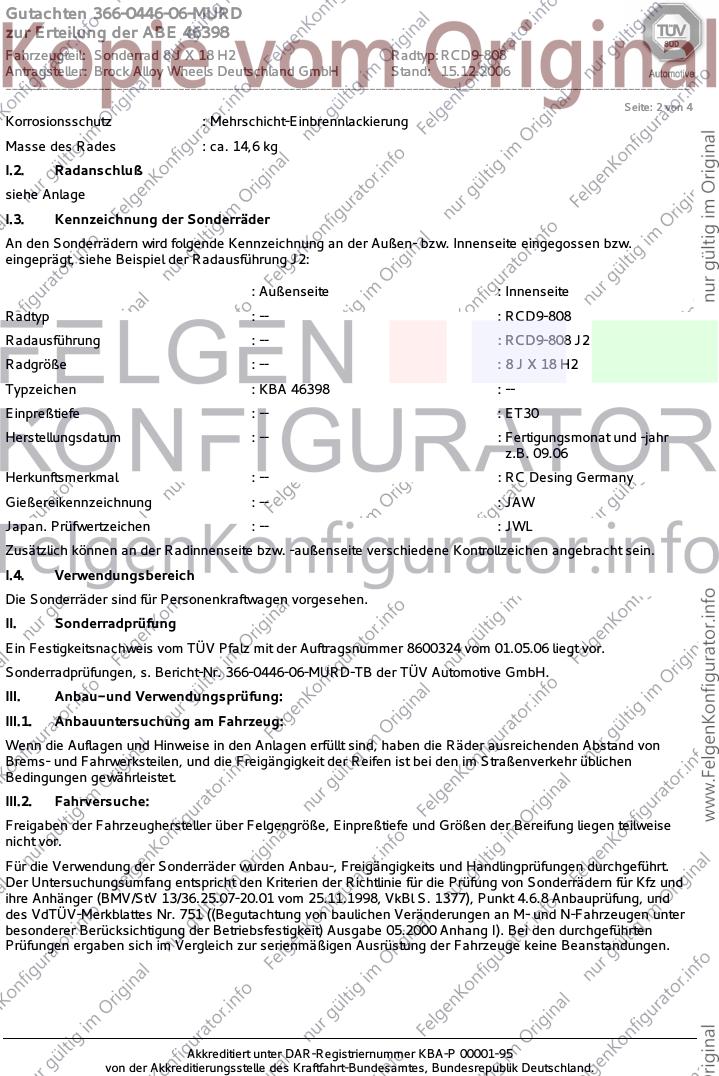

Seite: 2 von 4
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 14,6 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung J2:
: Außenseite : Innenseite
Radtyp : -- : RCD9-808
Radausführung : -- : RCD9-808 J2
Radgröße : -- : 8 J X 18 H2
Typzeichen : KBA 46398 : --
Einpreßtiefe : -- : ET30
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 09.06
Herkunftsmerkmal : -- : RC Desing Germany
Gießereikennzeichnung : -- : JAW
Japan. Prüfwertzeichen : -- : JWL
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Ein Festigkeitsnachweis vom TÜV Pfalz mit der Auftragsnummer 8600324 vom 01.05.06 liegt vor.
Sonderradprüfungen, s. Bericht-Nr. 366-0446-06-MURD-TB der TÜV Automotive GmbH.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 ((Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit) Ausgabe 05.2000 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0446-06-MURD
zur Erteilung der ABE 46398
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: RCD9-808
Antragsteller: Brock Alloy Wheels Deutschland GmbH Stand: 15.12.2006
_______________________________________________________________________________________________________________

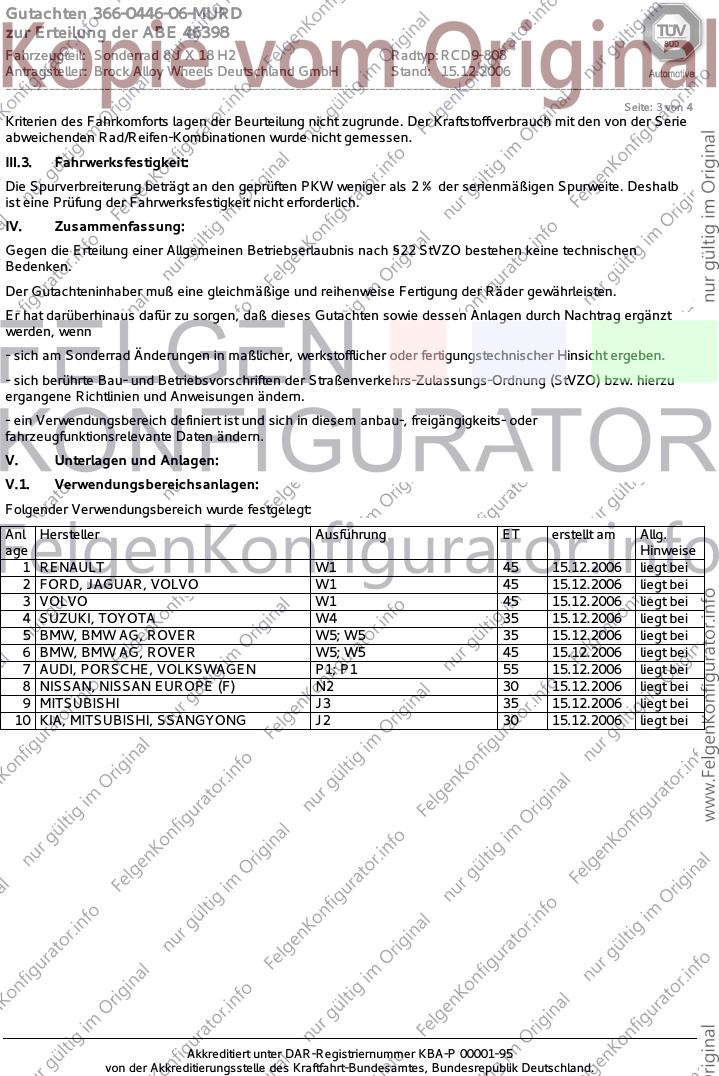

Seite: 3 von 4
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 RENAULT W1 45 15.12.2006 liegt bei
2 FORD, JAGUAR, VOLVO W1 45 15.12.2006 liegt bei
3 VOLVO W1 45 15.12.2006 liegt bei
4 SUZUKI, TOYOTA W4 35 15.12.2006 liegt bei
5 BMW, BMW AG, ROVER W5; W5 35 15.12.2006 liegt bei
6 BMW, BMW AG, ROVER W5; W5 45 15.12.2006 liegt bei
7 AUDI, PORSCHE, VOLKSWAGEN P1; P1 55 15.12.2006 liegt bei
8 NISSAN, NISSAN EUROPE (F) N2 30 15.12.2006 liegt bei
9 MITSUBISHI J3 35 15.12.2006 liegt bei
10 KIA, MITSUBISHI, SSANGYONG J2 30 15.12.2006 liegt bei
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0446-06-MURD
zur Erteilung der ABE 46398
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: RCD9-808
Antragsteller: Brock Alloy Wheels Deutschland GmbH Stand: 15.12.2006
_______________________________________________________________________________________________________________
Seite: 4 von 4
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Tölzer
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Garching, 15.12.2006
PFE
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
