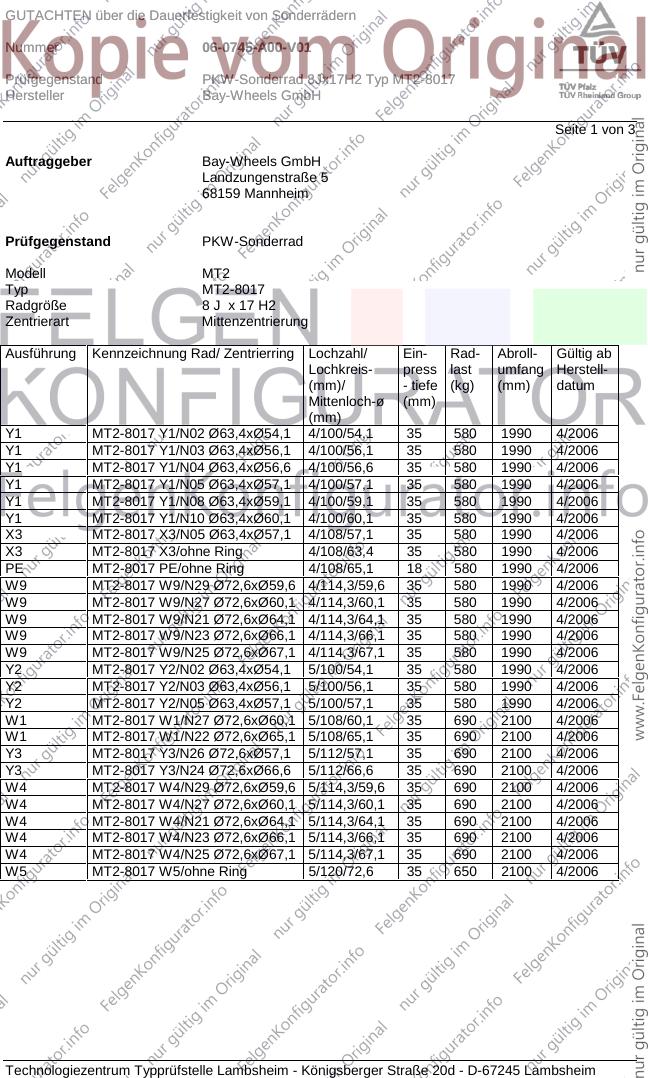

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 06-0745-A00-V01
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MT2-8017
Hersteller Bay-Wheels GmbH
Seite 1 von 3
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MT2
Typ MT2-8017
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press last umfang Herstell-
(mm)/ - tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
Y1 MT2-8017 Y1/N02 Ø63,4xØ54,1 4/100/54,1 35 580 1990 4/2006
Y1 MT2-8017 Y1/N03 Ø63,4xØ56,1 4/100/56,1 35 580 1990 4/2006
Y1 MT2-8017 Y1/N04 Ø63,4xØ56,6 4/100/56,6 35 580 1990 4/2006
Y1 MT2-8017 Y1/N05 Ø63,4xØ57,1 4/100/57,1 35 580 1990 4/2006
Y1 MT2-8017 Y1/N08 Ø63,4xØ59,1 4/100/59,1 35 580 1990 4/2006
Y1 MT2-8017 Y1/N10 Ø63,4xØ60,1 4/100/60,1 35 580 1990 4/2006
X3 MT2-8017 X3/N05 Ø63,4xØ57,1 4/108/57,1 35 580 1990 4/2006
X3 MT2-8017 X3/ohne Ring 4/108/63,4 35 580 1990 4/2006
PE MT2-8017 PE/ohne Ring 4/108/65,1 18 580 1990 4/2006
W9 MT2-8017 W9/N29 Ø72,6xØ59,6 4/114,3/59,6 35 580 1990 4/2006
W9 MT2-8017 W9/N27 Ø72,6xØ60,1 4/114,3/60,1 35 580 1990 4/2006
W9 MT2-8017 W9/N21 Ø72,6xØ64,1 4/114,3/64,1 35 580 1990 4/2006
W9 MT2-8017 W9/N23 Ø72,6xØ66,1 4/114,3/66,1 35 580 1990 4/2006
W9 MT2-8017 W9/N25 Ø72,6xØ67,1 4/114,3/67,1 35 580 1990 4/2006
Y2 MT2-8017 Y2/N02 Ø63,4xØ54,1 5/100/54,1 35 580 1990 4/2006
Y2 MT2-8017 Y2/N03 Ø63,4xØ56,1 5/100/56,1 35 580 1990 4/2006
Y2 MT2-8017 Y2/N05 Ø63,4xØ57,1 5/100/57,1 35 580 1990 4/2006
W1 MT2-8017 W1/N27 Ø72,6xØ60,1 5/108/60,1 35 690 2100 4/2006
W1 MT2-8017 W1/N22 Ø72,6xØ65,1 5/108/65,1 35 690 2100 4/2006
Y3 MT2-8017 Y3/N26 Ø72,6xØ57,1 5/112/57,1 35 690 2100 4/2006
Y3 MT2-8017 Y3/N24 Ø72,6xØ66,6 5/112/66,6 35 690 2100 4/2006
W4 MT2-8017 W4/N29 Ø72,6xØ59,6 5/114,3/59,6 35 690 2100 4/2006
W4 MT2-8017 W4/N27 Ø72,6xØ60,1 5/114,3/60,1 35 690 2100 4/2006
W4 MT2-8017 W4/N21 Ø72,6xØ64,1 5/114,3/64,1 35 690 2100 4/2006
W4 MT2-8017 W4/N23 Ø72,6xØ66,1 5/114,3/66,1 35 690 2100 4/2006
W4 MT2-8017 W4/N25 Ø72,6xØ67,1 5/114,3/67,1 35 690 2100 4/2006
W5 MT2-8017 W5/ohne Ring 5/120/72,6 35 650 2100 4/2006
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 06-0745-A00-V01
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MT2-8017
Hersteller Bay-Wheels GmbH
Seite 2 von 3
Kennzeichnung
Herstellerzeichen -
Radtyp und Ausführung MT2-8017
Radgröße 8Jx17H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen Boading (Firmenlogo)
Herkunftsmerkmal -
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
- Salzsprühtest
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
4/100 195/40R17 35 580
4/108 195/40R17 18 580
4/114,3 195/40R17 35 580
5/100 195/40R17 35 580
5/108 195/40R17 35 690
5/114,3 195/40R17 35 690
5/120 195/40R17 35 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
5/108 265/60R17 35 690
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
