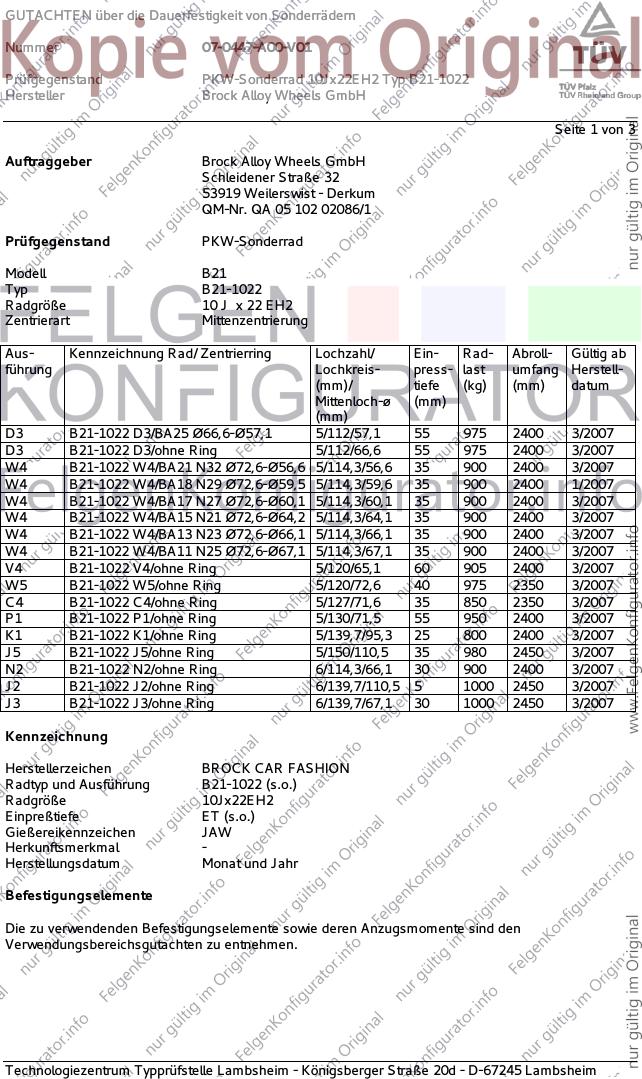

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 07-0447-A00-V01
Prüfgegenstand PKW-Sonderrad 10Jx22EH2 Typ B21-1022
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 3
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 102 02086/1
Prüfgegenstand PKW-Sonderrad
Modell B21
Typ B21-1022
Radgröße 10 J x 22 EH2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
D3 B21-1022 D3/BA25 Ø66,6-Ø57,1 5/112/57,1 55 975 2400 3/2007
D3 B21-1022 D3/ohne Ring 5/112/66,6 55 975 2400 3/2007
W4 B21-1022 W4/BA21 N32 Ø72,6-Ø56,6 5/114,3/56,6 35 900 2400 3/2007
W4 B21-1022 W4/BA18 N29 Ø72,6-Ø59,5 5/114,3/59,6 35 900 2400 1/2007
W4 B21-1022 W4/BA17 N27 Ø72,6-Ø60,1 5/114,3/60,1 35 900 2400 3/2007
W4 B21-1022 W4/BA15 N21 Ø72,6-Ø64,2 5/114,3/64,1 35 900 2400 3/2007
W4 B21-1022 W4/BA13 N23 Ø72,6-Ø66,1 5/114,3/66,1 35 900 2400 3/2007
W4 B21-1022 W4/BA11 N25 Ø72,6-Ø67,1 5/114,3/67,1 35 900 2400 3/2007
V4 B21-1022 V4/ohne Ring 5/120/65,1 60 905 2400 3/2007
W5 B21-1022 W5/ohne Ring 5/120/72,6 40 975 2350 3/2007
C4 B21-1022 C4/ohne Ring 5/127/71,6 35 850 2350 3/2007
P1 B21-1022 P1/ohne Ring 5/130/71,5 55 950 2400 3/2007
K1 B21-1022 K1/ohne Ring 5/139,7/95,3 25 800 2400 3/2007
J5 B21-1022 J5/ohne Ring 5/150/110,5 35 980 2450 3/2007
N2 B21-1022 N2/ohne Ring 6/114,3/66,1 30 900 2400 3/2007
J2 B21-1022 J2/ohne Ring 6/139,7/110,5 5 1000 2450 3/2007
J3 B21-1022 J3/ohne Ring 6/139,7/67,1 30 1000 2450 3/2007
Kennzeichnung
Herstellerzeichen BROCK CAR FASHION
Radtyp und Ausführung B21-1022 (s.o.)
Radgröße 10Jx22EH2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen JAW
Herkunftsmerkmal -
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

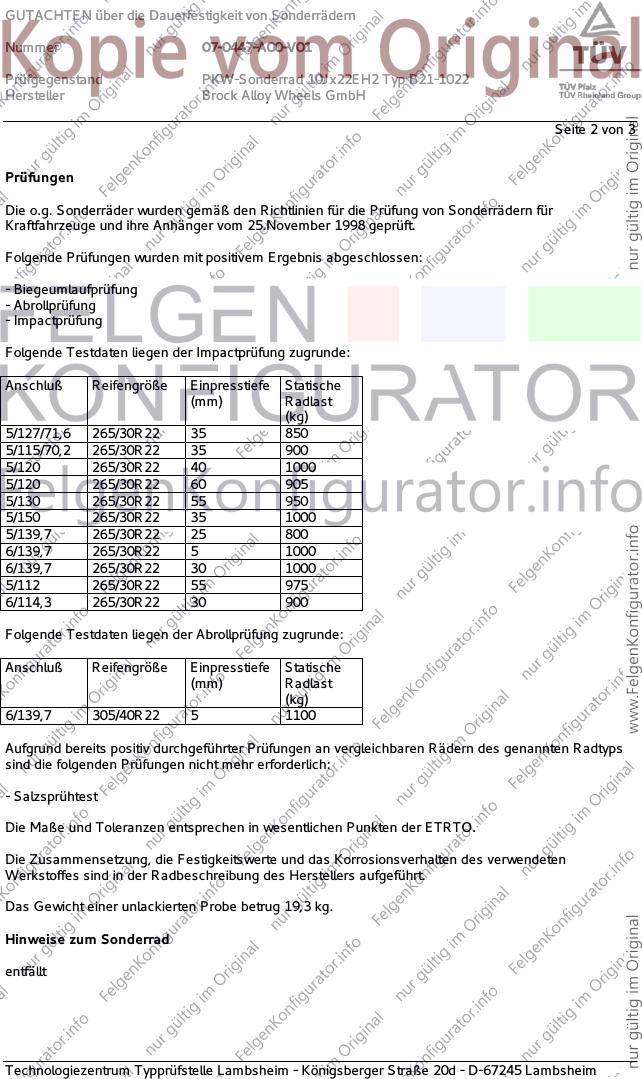

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 07-0447-A00-V01
Prüfgegenstand PKW-Sonderrad 10Jx22EH2 Typ B21-1022
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
5/127/71,6 265/30R22 35 850
5/115/70,2 265/30R22 35 900
5/120 265/30R22 40 1000
5/120 265/30R22 60 905
5/130 265/30R22 55 950
5/150 265/30R22 35 1000
5/139,7 265/30R22 25 800
6/139,7 265/30R22 5 1000
6/139,7 265/30R22 30 1000
5/112 265/30R22 55 975
6/114,3 265/30R22 30 900
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe Statische
(mm) Radlast
(kg)
6/139,7 305/40R22 5 1100
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 19,3 kg.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

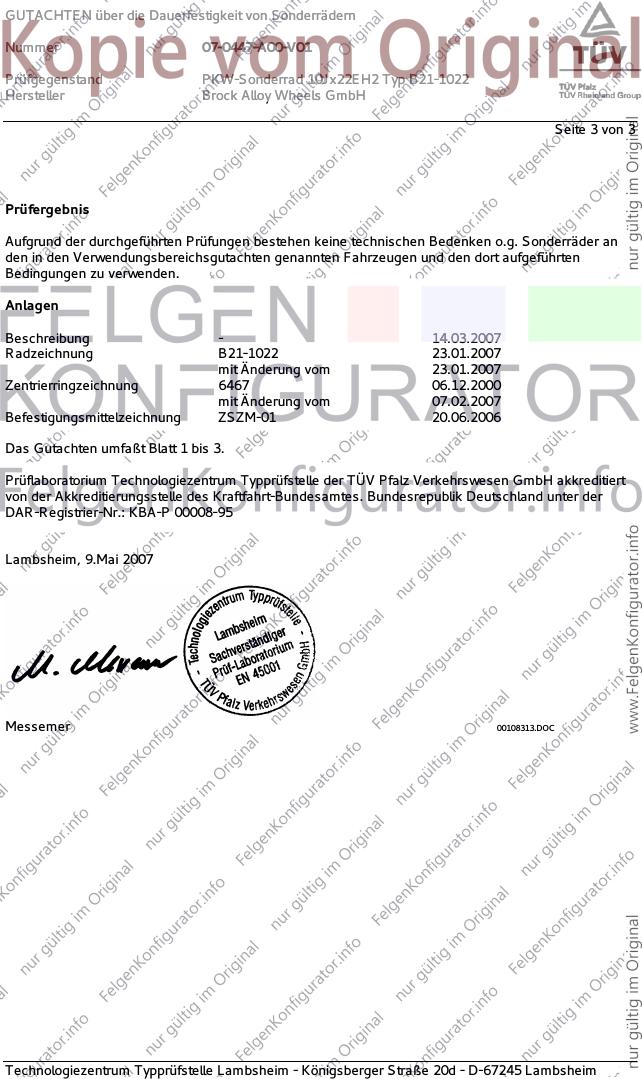

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 07-0447-A00-V01
Prüfgegenstand PKW-Sonderrad 10Jx22EH2 Typ B21-1022
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 14.03.2007
Radzeichnung B21-1022 23.01.2007
mit Änderung vom 23.01.2007
Zentrierringzeichnung 6467 06.12.2000
mit Änderung vom 07.02.2007
Befestigungsmittelzeichnung ZSZM-01 20.06.2006
Das Gutachten umfaßt Blatt 1 bis 3.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 9.Mai 2007
Messemer 00108313.DOC
